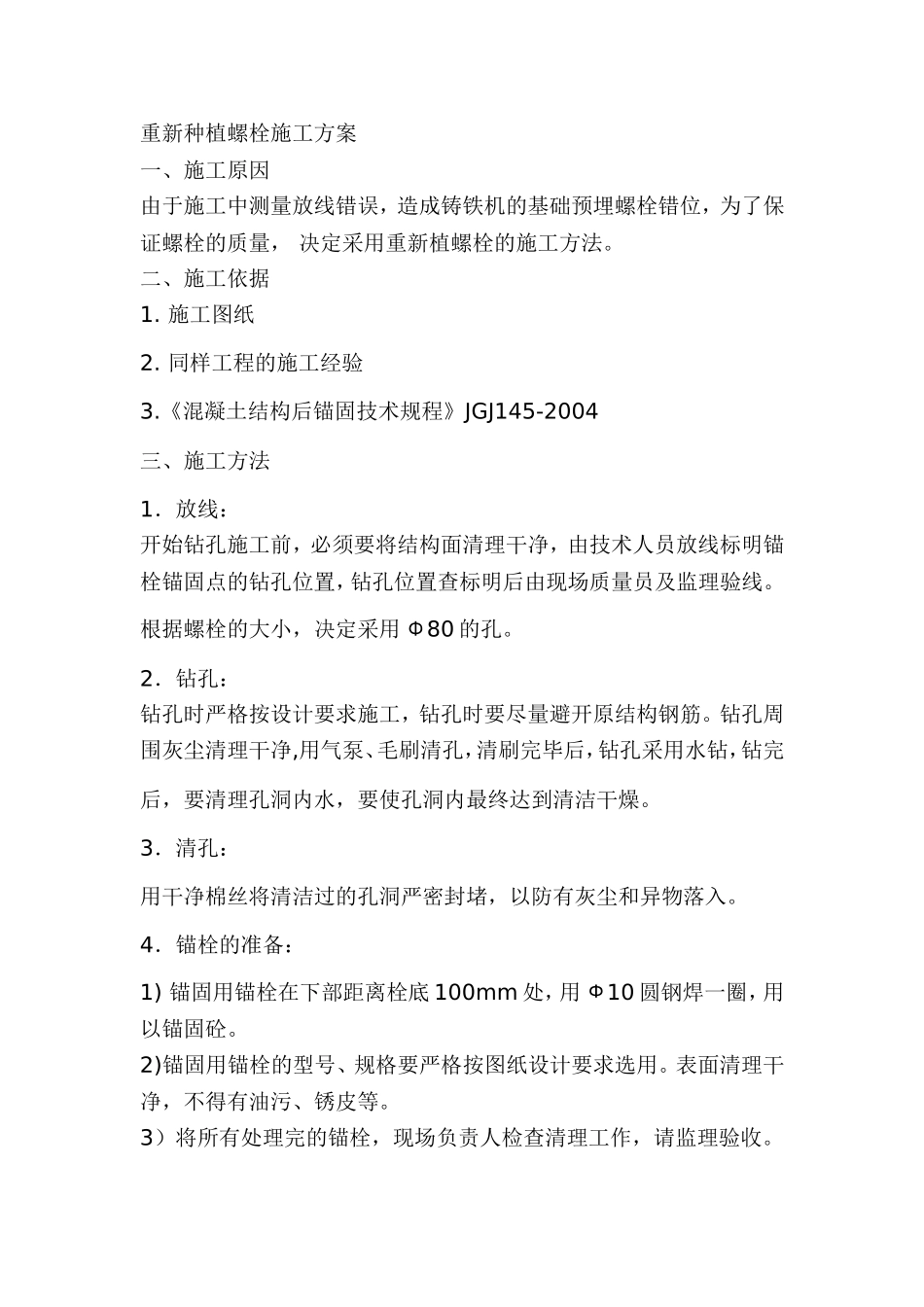

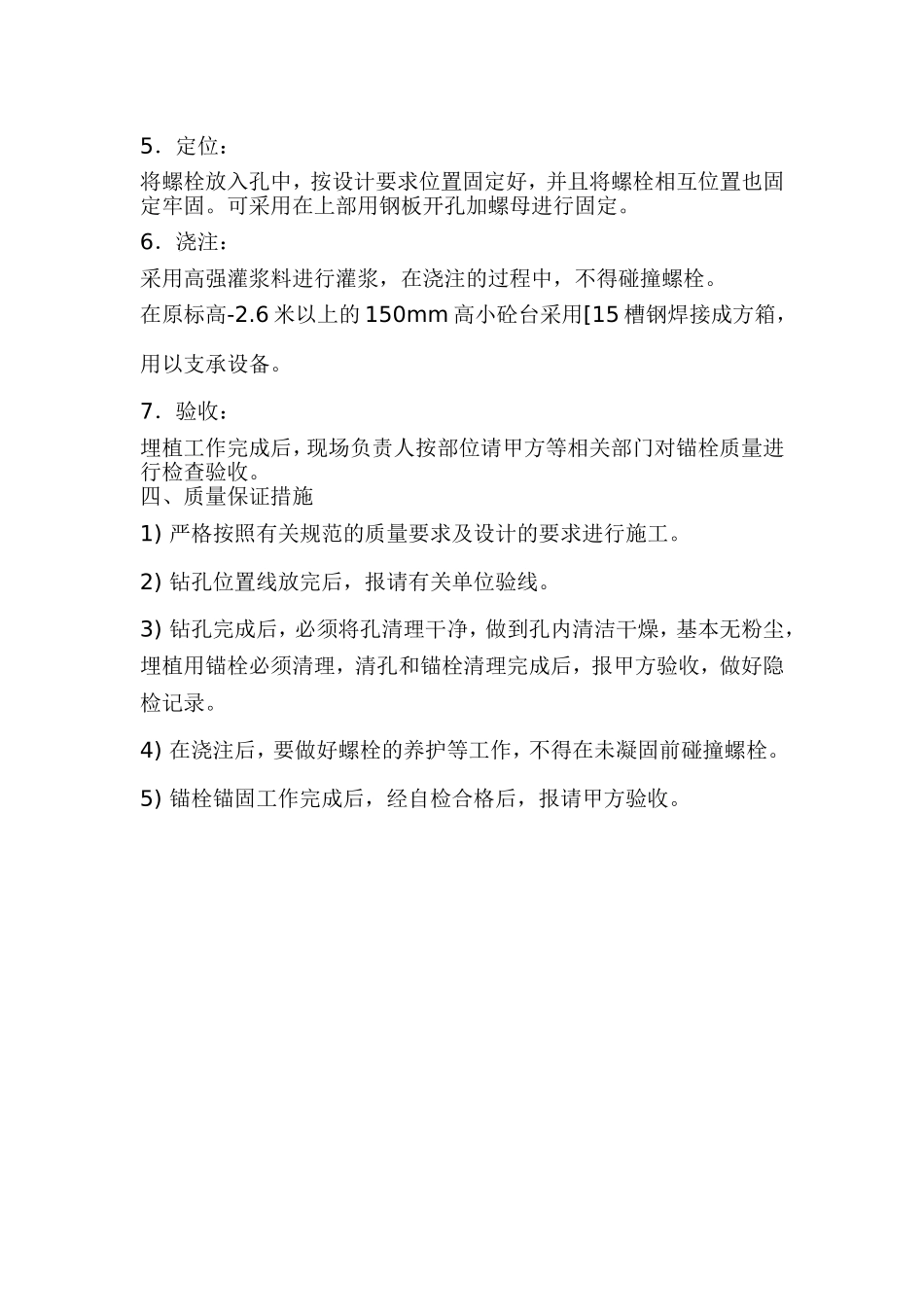

重新种植螺栓施工方案一、施工原因由于施工中测量放线错误，造成铸铁机的基础预埋螺栓错位，为了保证螺栓的质量，决定采用重新植螺栓的施工方法。二、施工依据1.施工图纸2.同样工程的施工经验3.《混凝土结构后锚固技术规程》JGJ145-2004三、施工方法1．放线：开始钻孔施工前，必须要将结构面清理干净，由技术人员放线标明锚栓锚固点的钻孔位置，钻孔位置查标明后由现场质量员及监理验线。根据螺栓的大小，决定采用Φ80的孔。2．钻孔：钻孔时严格按设计要求施工，钻孔时要尽量避开原结构钢筋。钻孔周围灰尘清理干净,用气泵、毛刷清孔，清刷完毕后，钻孔采用水钻，钻完后，要清理孔洞内水，要使孔洞内最终达到清洁干燥。3．清孔：用干净棉丝将清洁过的孔洞严密封堵，以防有灰尘和异物落入。4．锚栓的准备：1)锚固用锚栓在下部距离栓底100mm处，用Ф10圆钢焊一圈，用以锚固砼。2)锚固用锚栓的型号、规格要严格按图纸设计要求选用。表面清理干净，不得有油污、锈皮等。3）将所有处理完的锚栓，现场负责人检查清理工作，请监理验收。5．定位：将螺栓放入孔中，按设计要求位置固定好，并且将螺栓相互位置也固定牢固。可采用在上部用钢板开孔加螺母进行固定。6．浇注：采用高强灌浆料进行灌浆，在浇注的过程中，不得碰撞螺栓。在原标高-2.6米以上的150mm高小砼台采用[15槽钢焊接成方箱，用以支承设备。7．验收：埋植工作完成后，现场负责人按部位请甲方等相关部门对锚栓质量进行检查验收。四、质量保证措施1)严格按照有关规范的质量要求及设计的要求进行施工。2)钻孔位置线放完后，报请有关单位验线。3)钻孔完成后，必须将孔清理干净，做到孔内清洁干燥，基本无粉尘，埋植用锚栓必须清理，清孔和锚栓清理完成后，报甲方验收，做好隐检记录。4)在浇注后，要做好螺栓的养护等工作，不得在未凝固前碰撞螺栓。5)锚栓锚固工作完成后，经自检合格后，报请甲方验收。铸铁机螺栓重植锚固方案编制：日期：年月日审核：日期：年月日批准：日期：年月日中冶集团华冶科工内蒙古明拓工程项目部
