铝合金门窗工程质量控制办法VIP免费

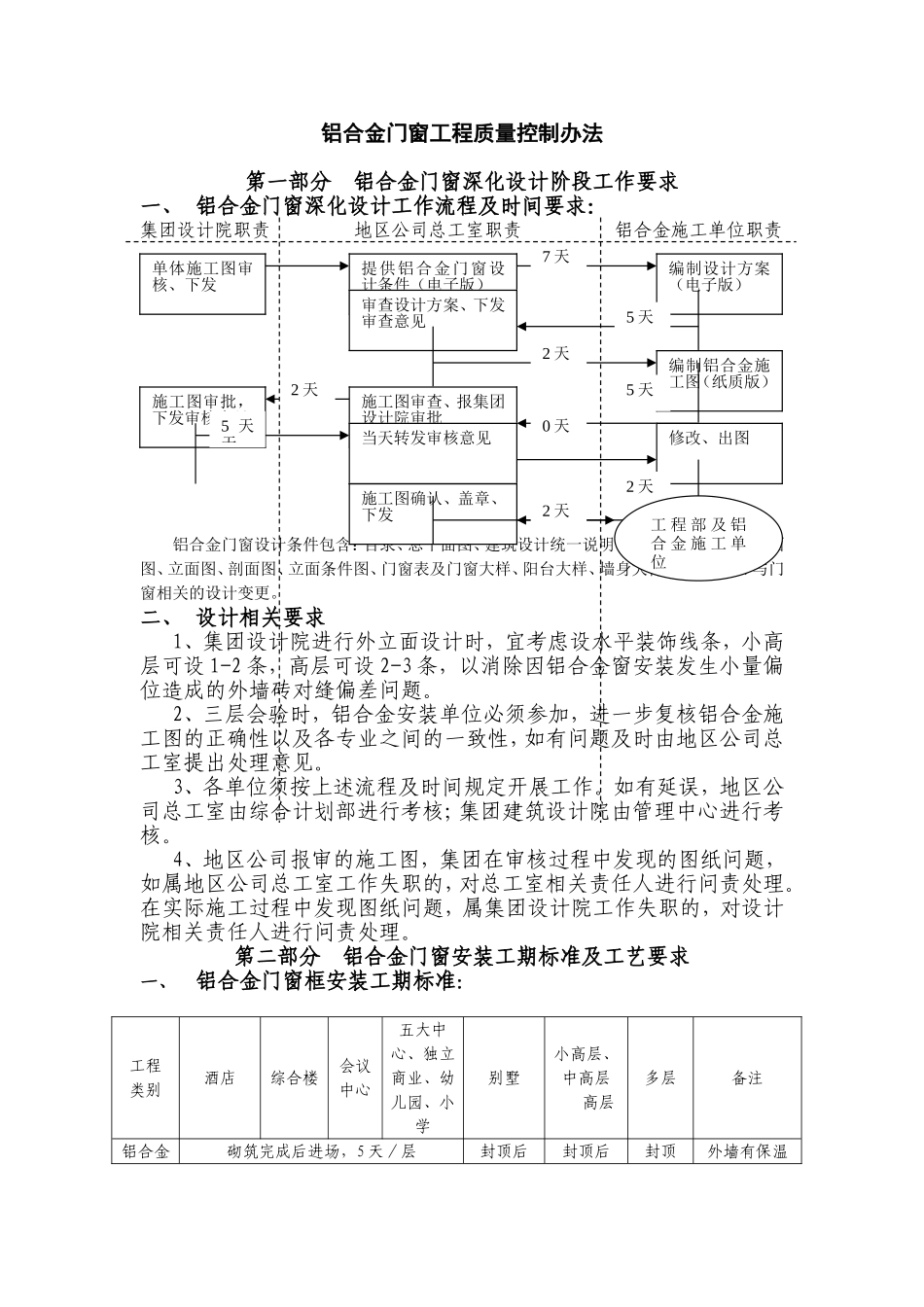

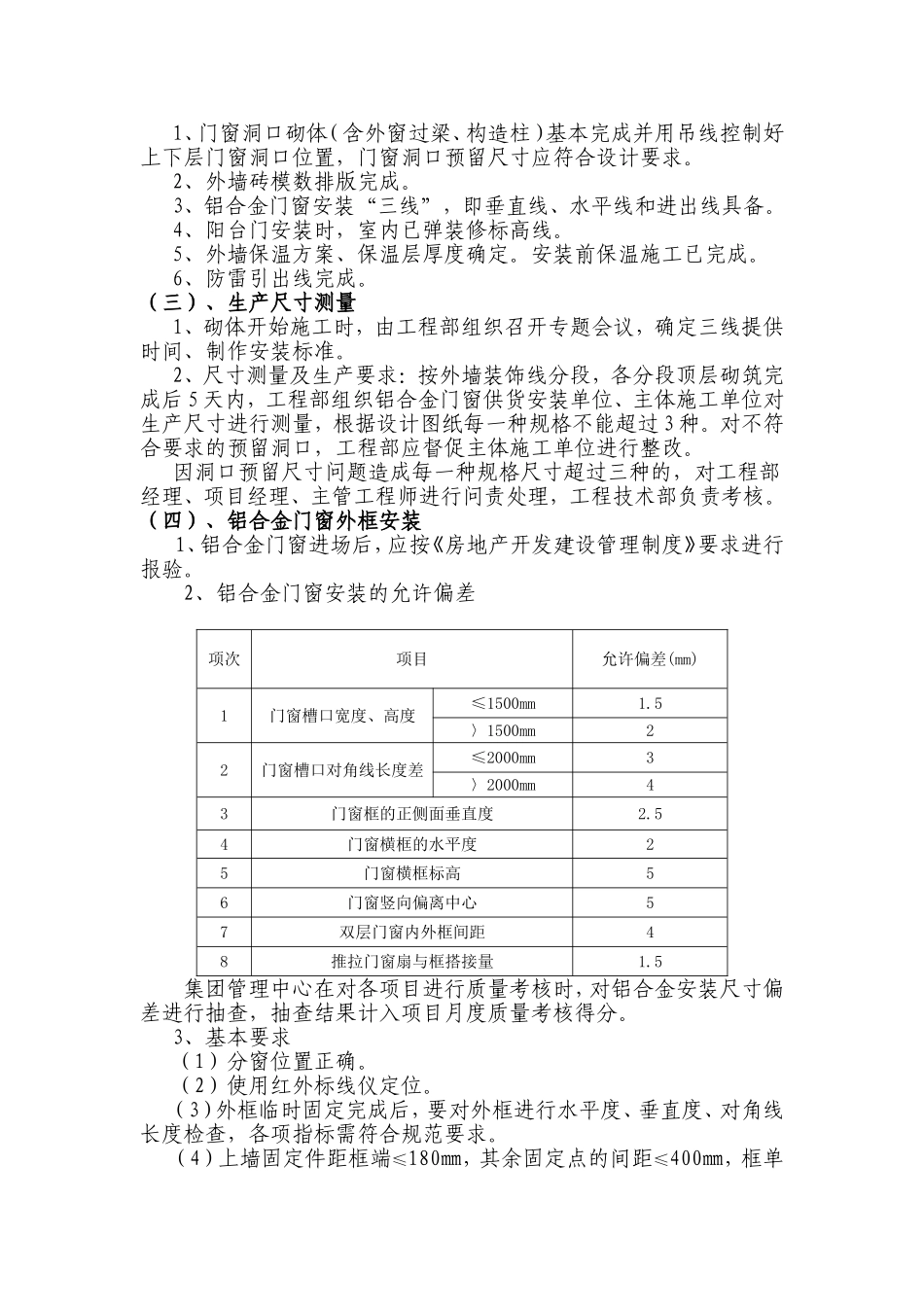

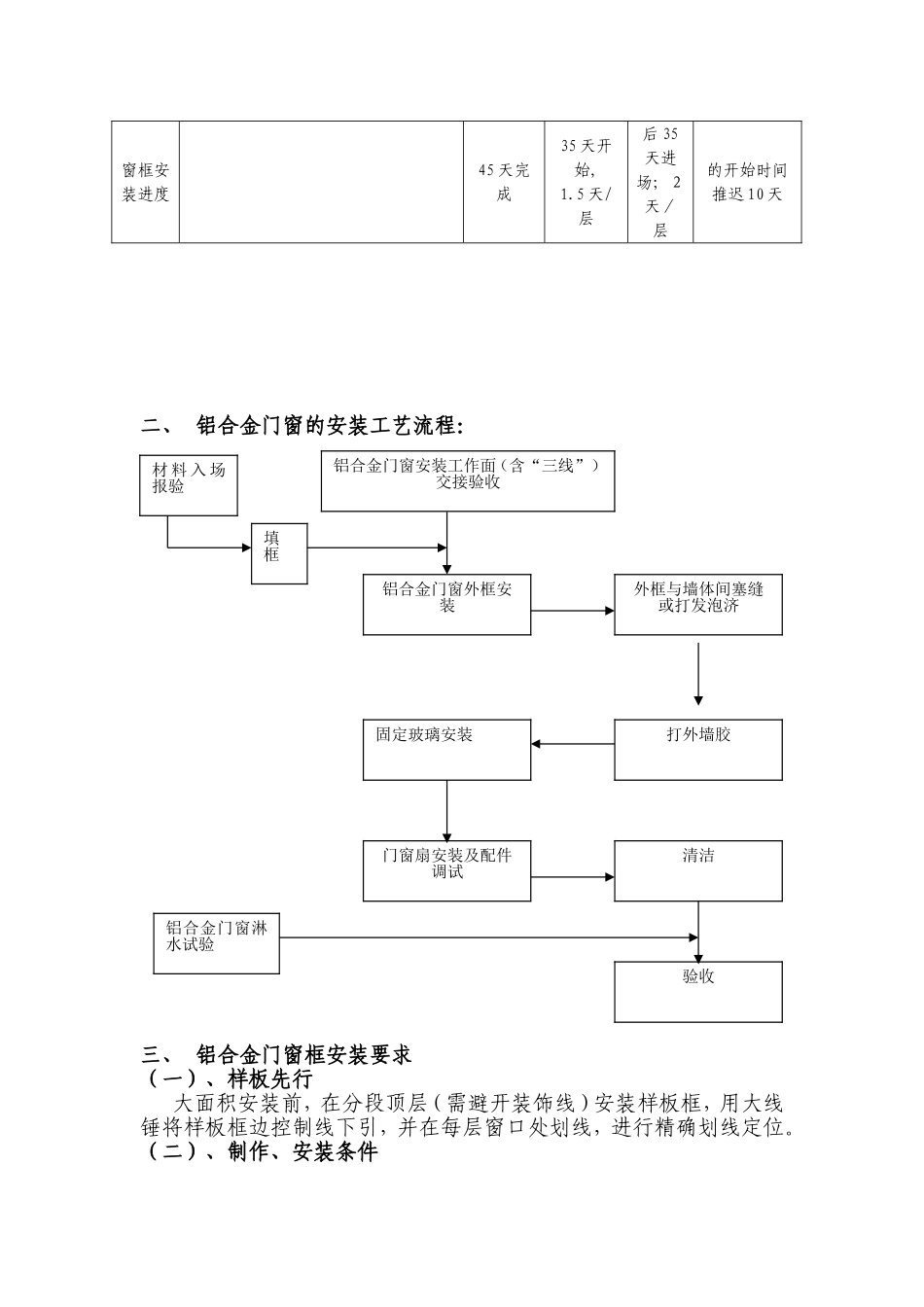

铝合金门窗工程质量控制办法第一部分铝合金门窗深化设计阶段工作要求一、铝合金门窗深化设计工作流程及时间要求：集团设计院职责地区公司总工室职责铝合金施工单位职责铝合金门窗设计条件包含：目录、总平面图、建筑设计统一说明、建筑装修作法表、平面图、立面图、剖面图、立面条件图、门窗表及门窗大样、阳台大样、墙身大样、楼梯大样、与门窗相关的设计变更。二、设计相关要求1、集团设计院进行外立面设计时，宜考虑设水平装饰线条，小高层可设1-2条，高层可设2-3条，以消除因铝合金窗安装发生小量偏位造成的外墙砖对缝偏差问题。2、三层会验时，铝合金安装单位必须参加，进一步复核铝合金施工图的正确性以及各专业之间的一致性，如有问题及时由地区公司总工室提出处理意见。3、各单位须按上述流程及时间规定开展工作。如有延误，地区公司总工室由综合计划部进行考核；集团建筑设计院由管理中心进行考核。4、地区公司报审的施工图，集团在审核过程中发现的图纸问题，如属地区公司总工室工作失职的，对总工室相关责任人进行问责处理。在实际施工过程中发现图纸问题，属集团设计院工作失职的，对设计院相关责任人进行问责处理。第二部分铝合金门窗安装工期标准及工艺要求一、铝合金门窗框安装工期标准：工程类别酒店综合楼会议中心五大中心、独立商业、幼儿园、小学别墅小高层、中高层高层多层备注铝合金砌筑完成后进场，5天／层封顶后封顶后封顶外墙有保温单体施工图审核、下发编制设计方案（电子版）提供铝合金门窗设计条件（电子版）7天审查设计方案、下发审查意见5天编制铝合金施工图（纸质版）2天施工图审查、报集团设计院审批5天施工图审批，下发审核意见修改、出图当天转发审核意见2天5天天0天施工图确认、盖章、下发2天工程部及铝合金施工单位2天窗框安装进度45天完成35天开始,1.5天/层后35天进场；２天／层的开始时间推迟10天二、铝合金门窗的安装工艺流程：三、铝合金门窗框安装要求（一）、样板先行大面积安装前，在分段顶层（需避开装饰线）安装样板框，用大线锤将样板框边控制线下引，并在每层窗口处划线，进行精确划线定位。（二）、制作、安装条件铝合金门窗安装工作面（含“三线”）交接验收材料入场报验填框铝合金门窗外框安装清洁固定玻璃安装打外墙胶外框与墙体间塞缝或打发泡济门窗扇安装及配件调试验收铝合金门窗淋水试验1、门窗洞口砌体（含外窗过梁、构造柱）基本完成并用吊线控制好上下层门窗洞口位置，门窗洞口预留尺寸应符合设计要求。2、外墙砖模数排版完成。3、铝合金门窗安装“三线”，即垂直线、水平线和进出线具备。4、阳台门安装时，室内已弹装修标高线。5、外墙保温方案、保温层厚度确定。安装前保温施工已完成。6、防雷引出线完成。（三）、生产尺寸测量1、砌体开始施工时，由工程部组织召开专题会议，确定三线提供时间、制作安装标准。2、尺寸测量及生产要求：按外墙装饰线分段，各分段顶层砌筑完成后5天内，工程部组织铝合金门窗供货安装单位、主体施工单位对生产尺寸进行测量，根据设计图纸每一种规格不能超过3种。对不符合要求的预留洞口，工程部应督促主体施工单位进行整改。因洞口预留尺寸问题造成每一种规格尺寸超过三种的，对工程部经理、项目经理、主管工程师进行问责处理，工程技术部负责考核。（四）、铝合金门窗外框安装1、铝合金门窗进场后，应按《房地产开发建设管理制度》要求进行报验。2、铝合金门窗安装的允许偏差项次项目允许偏差(mm)1门窗槽口宽度、高度≤1500mm1.5〉1500mm22门窗槽口对角线长度差≤2000mm3〉2000mm43门窗框的正侧面垂直度2.54门窗横框的水平度25门窗横框标高56门窗竖向偏离中心57双层门窗内外框间距48推拉门窗扇与框搭接量1.5集团管理中心在对各项目进行质量考核时，对铝合金安装尺寸偏差进行抽查，抽查结果计入项目月度质量考核得分。3、基本要求（1）分窗位置正确。（2）使用红外标线仪定位。（3）外框临时固定完成后，要对外框进行水平度、垂直度、对角线长度检查，各项指标需符合规范要求。（4）上墙固定件距框端≤180㎜，其余固定点的间距≤400㎜，框单边固定点不少于2个。（5）窗框安装前应去除框底...
