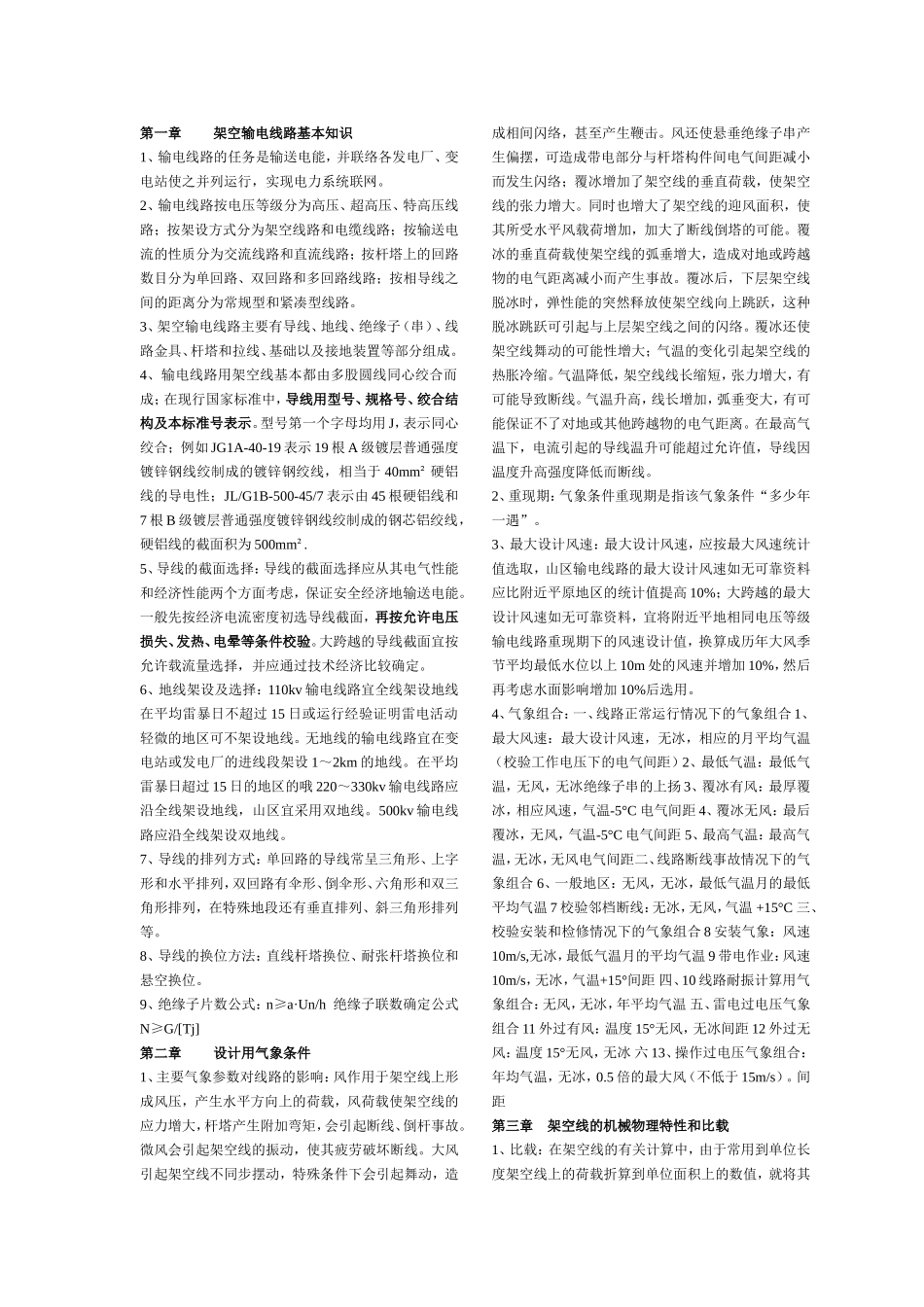

第一章架空输电线路基本知识1、输电线路的任务是输送电能，并联络各发电厂、变电站使之并列运行，实现电力系统联网。2、输电线路按电压等级分为高压、超高压、特高压线路；按架设方式分为架空线路和电缆线路；按输送电流的性质分为交流线路和直流线路；按杆塔上的回路数目分为单回路、双回路和多回路线路；按相导线之间的距离分为常规型和紧凑型线路。3、架空输电线路主要有导线、地线、绝缘子（串）、线路金具、杆塔和拉线、基础以及接地装置等部分组成。4、输电线路用架空线基本都由多股圆线同心绞合而成；在现行国家标准中，导线用型号、规格号、绞合结构及本标准号表示。型号第一个字母均用J，表示同心绞合；例如JG1A-40-19表示19根A级镀层普通强度镀锌钢线绞制成的镀锌钢绞线，相当于40mm²硬铝线的导电性；JL/G1B-500-45/7表示由45根硬铝线和7根B级镀层普通强度镀锌钢线绞制成的钢芯铝绞线，硬铝线的截面积为500mm².5、导线的截面选择：导线的截面选择应从其电气性能和经济性能两个方面考虑，保证安全经济地输送电能。一般先按经济电流密度初选导线截面，再按允许电压损失、发热、电晕等条件校验。大跨越的导线截面宜按允许载流量选择，并应通过技术经济比较确定。6、地线架设及选择：110kv输电线路宜全线架设地线在平均雷暴日不超过15日或运行经验证明雷电活动轻微的地区可不架设地线。无地线的输电线路宜在变电站或发电厂的进线段架设1～2km的地线。在平均雷暴日超过15日的地区的哦220～330kv输电线路应沿全线架设地线，山区宜采用双地线。500kv输电线路应沿全线架设双地线。7、导线的排列方式：单回路的导线常呈三角形、上字形和水平排列，双回路有伞形、倒伞形、六角形和双三角形排列，在特殊地段还有垂直排列、斜三角形排列等。8、导线的换位方法：直线杆塔换位、耐张杆塔换位和悬空换位。9、绝缘子片数公式：n≥a·Un/h绝缘子联数确定公式N≥G/[Tj]第二章设计用气象条件1、主要气象参数对线路的影响：风作用于架空线上形成风压，产生水平方向上的荷载，风荷载使架空线的应力增大，杆塔产生附加弯矩，会引起断线、倒杆事故。微风会引起架空线的振动，使其疲劳破坏断线。大风引起架空线不同步摆动，特殊条件下会引起舞动，造成相间闪络，甚至产生鞭击。风还使悬垂绝缘子串产生偏摆，可造成带电部分与杆塔构件间电气间距减小而发生闪络；覆冰增加了架空线的垂直荷载，使架空线的张力增大。同时也增大了架空线的迎风面积，使其所受水平风载荷增加，加大了断线倒塔的可能。覆冰的垂直荷载使架空线的弧垂增大，造成对地或跨越物的电气距离减小而产生事故。覆冰后，下层架空线脱冰时，弹性能的突然释放使架空线向上跳跃，这种脱冰跳跃可引起与上层架空线之间的闪络。覆冰还使架空线舞动的可能性增大；气温的变化引起架空线的热胀冷缩。气温降低，架空线线长缩短，张力增大，有可能导致断线。气温升高，线长增加，弧垂变大，有可能保证不了对地或其他跨越物的电气距离。在最高气温下，电流引起的导线温升可能超过允许值，导线因温度升高强度降低而断线。2、重现期：气象条件重现期是指该气象条件“多少年一遇”。3、最大设计风速：最大设计风速，应按最大风速统计值选取，山区输电线路的最大设计风速如无可靠资料应比附近平原地区的统计值提高10%；大跨越的最大设计风速如无可靠资料，宜将附近平地相同电压等级输电线路重现期下的风速设计值，换算成历年大风季节平均最低水位以上10m处的风速并增加10%，然后再考虑水面影响增加10%后选用。4、气象组合：一、线路正常运行情况下的气象组合1、最大风速：最大设计风速，无冰，相应的月平均气温（校验工作电压下的电气间距）2、最低气温：最低气温，无风，无冰绝缘子串的上扬3、覆冰有风：最厚覆冰，相应风速，气温-5°C电气间距4、覆冰无风：最后覆冰，无风，气温-5°C电气间距5、最高气温：最高气温，无冰，无风电气间距二、线路断线事故情况下的气象组合6、一般地区：无风，无冰，最低气温月的最低平均气温7校验邻档断线：无冰，无风，气温+15°C三、校验安装和检修情况下的气象组合8安装气象：风速10m/s,无冰，最低气温月的平...
