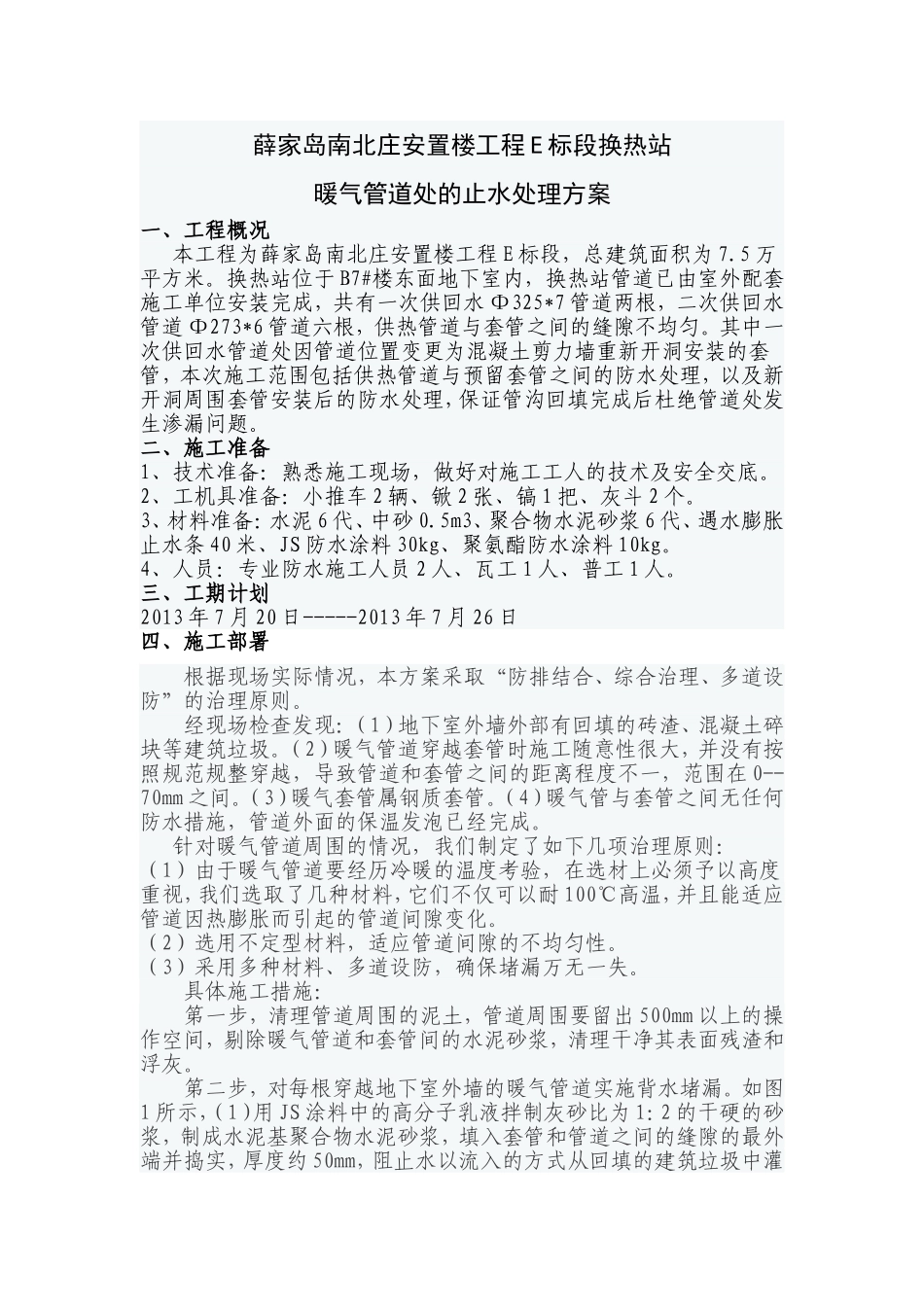

薛家岛南北庄安置楼工程E标段换热站暖气管道处的止水处理方案一、工程概况本工程为薛家岛南北庄安置楼工程E标段，总建筑面积为7.5万平方米。换热站位于B7#楼东面地下室内，换热站管道已由室外配套施工单位安装完成，共有一次供回水Φ325*7管道两根，二次供回水管道Φ273*6管道六根，供热管道与套管之间的缝隙不均匀。其中一次供回水管道处因管道位置变更为混凝土剪力墙重新开洞安装的套管，本次施工范围包括供热管道与预留套管之间的防水处理，以及新开洞周围套管安装后的防水处理，保证管沟回填完成后杜绝管道处发生渗漏问题。二、施工准备1、技术准备：熟悉施工现场，做好对施工工人的技术及安全交底。2、工机具准备：小推车2辆、锨2张、镐1把、灰斗2个。3、材料准备：水泥6代、中砂0.5m3、聚合物水泥砂浆6代、遇水膨胀止水条40米、JS防水涂料30kg、聚氨酯防水涂料10kg。4、人员：专业防水施工人员2人、瓦工1人、普工1人。三、工期计划2013年7月20日-----2013年7月26日四、施工部署根据现场实际情况，本方案采取“防排结合、综合治理、多道设防”的治理原则。经现场检查发现：（1）地下室外墙外部有回填的砖渣、混凝土碎块等建筑垃圾。（2）暖气管道穿越套管时施工随意性很大，并没有按照规范规整穿越，导致管道和套管之间的距离程度不一，范围在0--70mm之间。（3）暖气套管属钢质套管。（4）暖气管与套管之间无任何防水措施，管道外面的保温发泡已经完成。针对暖气管道周围的情况，我们制定了如下几项治理原则：（1）由于暖气管道要经历冷暖的温度考验，在选材上必须予以高度重视，我们选取了几种材料，它们不仅可以耐100℃高温，并且能适应管道因热膨胀而引起的管道间隙变化。（2）选用不定型材料，适应管道间隙的不均匀性。（3）采用多种材料、多道设防，确保堵漏万无一失。具体施工措施：第一步，清理管道周围的泥土，管道周围要留出500mm以上的操作空间，剔除暖气管道和套管间的水泥砂浆，清理干净其表面残渣和浮灰。第二步，对每根穿越地下室外墙的暖气管道实施背水堵漏。如图1所示，（1）用JS涂料中的高分子乳液拌制灰砂比为1：2的干硬的砂浆，制成水泥基聚合物水泥砂浆，填入套管和管道之间的缝隙的最外端并捣实，厚度约50mm，阻止水以流入的方式从回填的建筑垃圾中灌入地下室，形成第一道防水。（2）第一道砂浆捣实后，随即用腻子型遇水膨胀止水条填充套管和管道之间的缝隙。要求填充密实，厚度40--50mm，腻子型遇水膨胀止水条在套管的空隙中再次成型为和管间空隙尺寸一样的形状。止水条在非膨胀的情况下即能达到止水的效果，形成第二道防水。腻子型遇水膨胀橡胶是以亲水性的聚氨脂材料、膨润土等遇水膨胀材料与橡胶混炼而制得的具有遇水膨胀功能的一种特殊材料，它具有优良的弹性，延伸性和膨胀止水性能，还具有外形可再塑性。当它浸泡在水中时，由于膨胀材料吸水体积膨胀，致使橡胶体积增大，由于氢键的作用，使水分子牢牢地被拉住，即使在机械压缩作用下，这些水也不会被挤出。且这种水膨胀作用是可逆的，当遇水膨胀橡胶处于干燥状态时，随着水分蒸发，体积缩小，又可完全恢复原来的形状及作能。（3）第二道防水施工完毕，随即涂刷双组分聚氨酯防水涂料。要求直接涂刷到腻子型遇水膨胀止水条上，并在套管和管道上涂刷的长度为70--100mm，厚度不少于2mm，形成第三道防水。（4）用JS防水涂料的液料部分拌合水泥，形成水泥基聚合物水泥。JS防水涂料的液料部分和水泥的比例以聚合物水泥在垂直面施工不下垂为准。将聚合物水泥分次填入套管和暖气管道的空隙中，封闭剩余的全部空隙长度。在以上四道防水设防中，第一道防水设防采用以聚合物水泥砂浆为主的防水材料，具有刚性大的特点。直接接触回填建筑垃圾，能够抵御建筑垃圾下沉时对防水层的刮伤；同时它和第四道防水形成刚性空间，使第二道防水中的腻子型遇水膨胀止水条在体积限制下膨胀，从而产生更大的膨胀力，严密封闭管道空隙。第二道防水则充分利用了腻子型止水条的可再塑性，通过外力作用，改变止水条的条形形状，使之和空隙空间外形一直，达到严密封堵空隙的效果。并通过外形再塑，使止水条的密实性增加，它对管隙...
