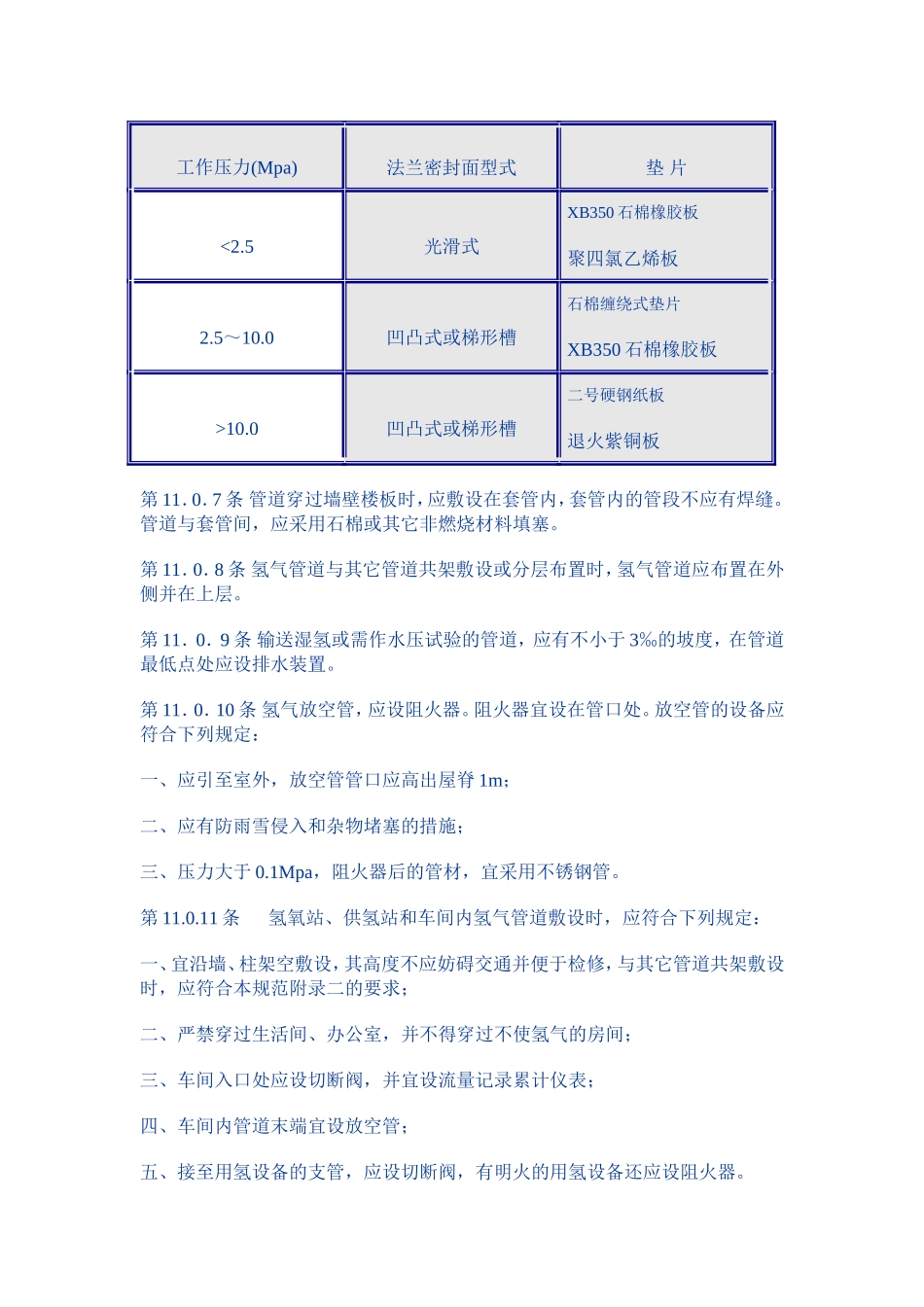

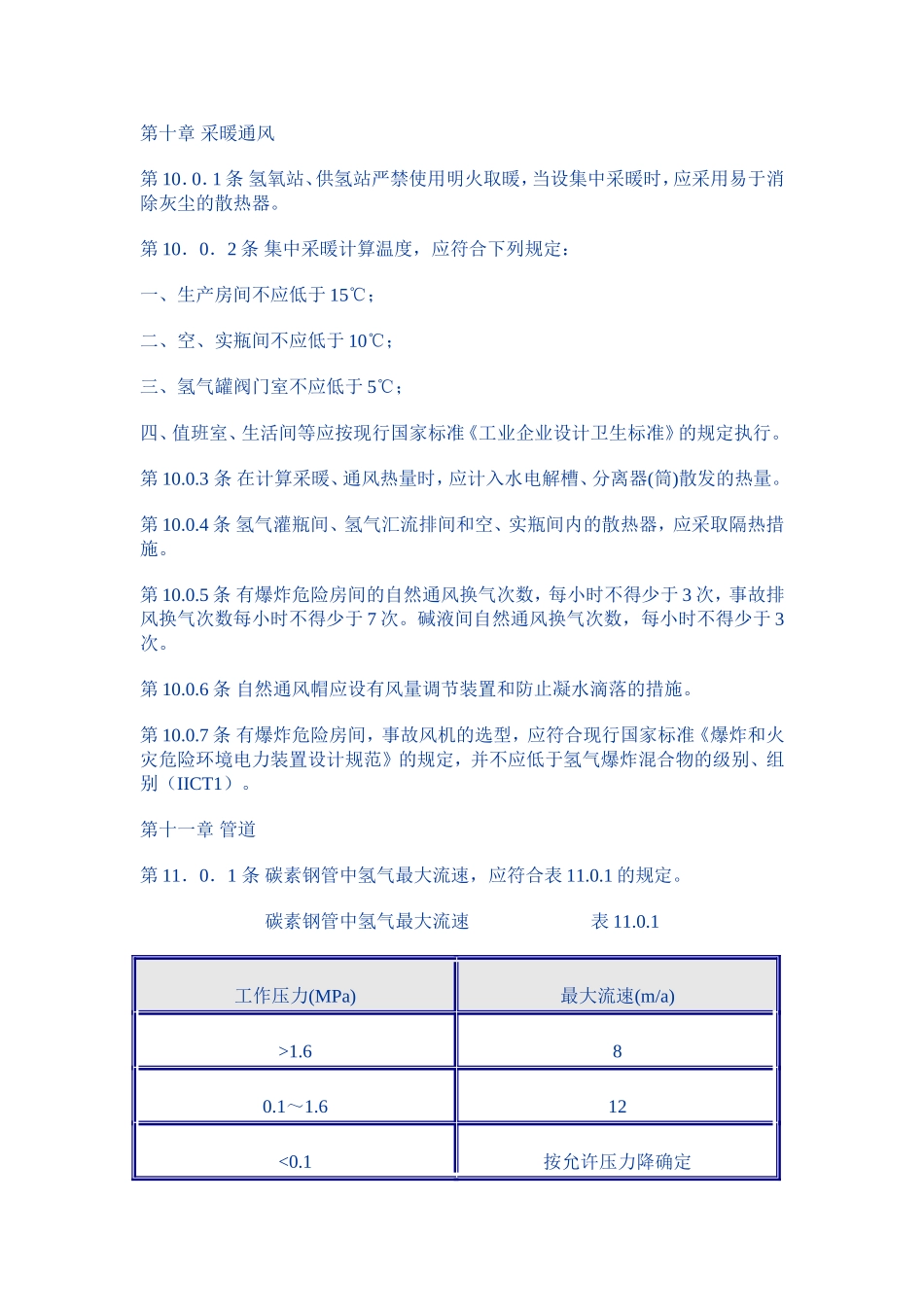

第十章采暖通风第10．0．1条氢氧站、供氢站严禁使用明火取暖，当设集中采暖时，应采用易于消除灰尘的散热器。第10．0．2条集中采暖计算温度，应符合下列规定：一、生产房间不应低于15℃；二、空、实瓶间不应低于10℃；三、氢气罐阀门室不应低于5℃；四、值班室、生活间等应按现行国家标准《工业企业设计卫生标准》的规定执行。第10.0.3条在计算采暖、通风热量时，应计入水电解槽、分离器(筒)散发的热量。第10.0.4条氢气灌瓶间、氢气汇流排间和空、实瓶间内的散热器，应采取隔热措施。第10.0.5条有爆炸危险房间的自然通风换气次数，每小时不得少于3次，事故排风换气次数每小时不得少于7次。碱液间自然通风换气次数，每小时不得少于3次。第10.0.6条自然通风帽应设有风量调节装置和防止凝水滴落的措施。第10.0.7条有爆炸危险房间，事故风机的选型，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定，并不应低于氢气爆炸混合物的级别、组别（IICT1）。第十一章管道第11．0．1条碳素钢管中氢气最大流速，应符合表11.0.1的规定。碳素钢管中氢气最大流速表11.0.1工作压力(MPa)最大流速(m/a)>1.680.1～1.612<0.1按允许压力降确定注：氨气工作压力为0.1～1.6Mpa,在不锈钢管中最大流速可为15m/a。第11．0．2条氢气管道的管材，应采用无缝钢管。对氢气纯度有严格要求时，其管材、阀门、附件和敷设，应按现行国家标第准《洁净厂房设计规范》中有关规定执行。第11．0．3条氢气管道阀门的采用，应符合下列规定；一、氢气管道的阀门，宜采用球阀、截止阀。当工作压力大于0.1Mpa时，严禁采用闸阀。二、阀门的材料，应符合表11.0.3的规定。第11．0．4条氢气管道法兰、垫片，宜符合表11.0.4的规定。第11．0．5条电解用原料水的管材、阀门，宜采用不污染原料水质的材料制作。第11．0．6条氢气管道的连接，应采用焊接。但与设备、阀门的连接，可采用法兰或螺蚊连接。螺蚊连接处，应采用聚四氟乙烯薄膜作为填料。氢气阀门材料表11.0.3工作压力(Mpa)材料<0.1阀体采用球墨铸铁或铸钢密封面采用合金钢或与阀体一致0.1～2.5阀杆采用碳钢阀体采用铸钢密封面采用合金钢或与阀体一致>2.5阀体、阀杆、密封面均采用不锈钢注：(1)当密封面与阀体直接连接时，密封面材料可以与阀体一致。(2)阀门的密封填料，应采用石墨处理过的石棉的或聚四氟乙烯材料。氢气管道法兰、垫片表11.0.4工作压力(Mpa)法兰密封面型式垫片<2.5光滑式XB350石棉橡胶板聚四氯乙烯板2.5～10.0凹凸式或梯形槽石棉缠绕式垫片XB350石棉橡胶板>10.0凹凸式或梯形槽二号硬钢纸板退火紫铜板第11．0．7条管道穿过墙壁楼板时，应敷设在套管内，套管内的管段不应有焊缝。管道与套管间，应采用石棉或其它非燃烧材料填塞。第11．0．8条氢气管道与其它管道共架敷设或分层布置时，氢气管道应布置在外侧并在上层。第11．0．9条输送湿氢或需作水压试验的管道，应有不小于3‰的坡度，在管道最低点处应设排水装置。第11．0．10条氢气放空管，应设阻火器。阻火器宜设在管口处。放空管的设备应符合下列规定：一、应引至室外，放空管管口应高出屋脊1m；二、应有防雨雪侵入和杂物堵塞的措施；三、压力大于0.1Mpa，阻火器后的管材，宜采用不锈钢管。第11.0.11条氢氧站、供氢站和车间内氢气管道敷设时，应符合下列规定：一、宜沿墙、柱架空敷设，其高度不应妨碍交通并便于检修，与其它管道共架敷设时，应符合本规范附录二的要求；二、严禁穿过生活间、办公室，并不得穿过不使氢气的房间；三、车间入口处应设切断阀，并宜设流量记录累计仪表；四、车间内管道末端宜设放空管；五、接至用氢设备的支管，应设切断阀，有明火的用氢设备还应设阻火器。11．0．12条厂区内氢气管道架空敷设时，应条例下列规定：一、应敷设在非燃烧体的支架上；二、在寒冷地区，湿氢管道应采取防冻措施；三、与其它架空管线之间的最小净距，宜按本规范附录二的规定执行；与建筑物、构筑物、铁路、道路之间的最小净距，宜按本规范附录三的规定执行。第11．0．13条厂区内氢气管道直接埋地敷设时，应符合下列规定；一、埋地敷设深度，应根据地面荷载、土壤冻结深度等条件确定。管顶距...
