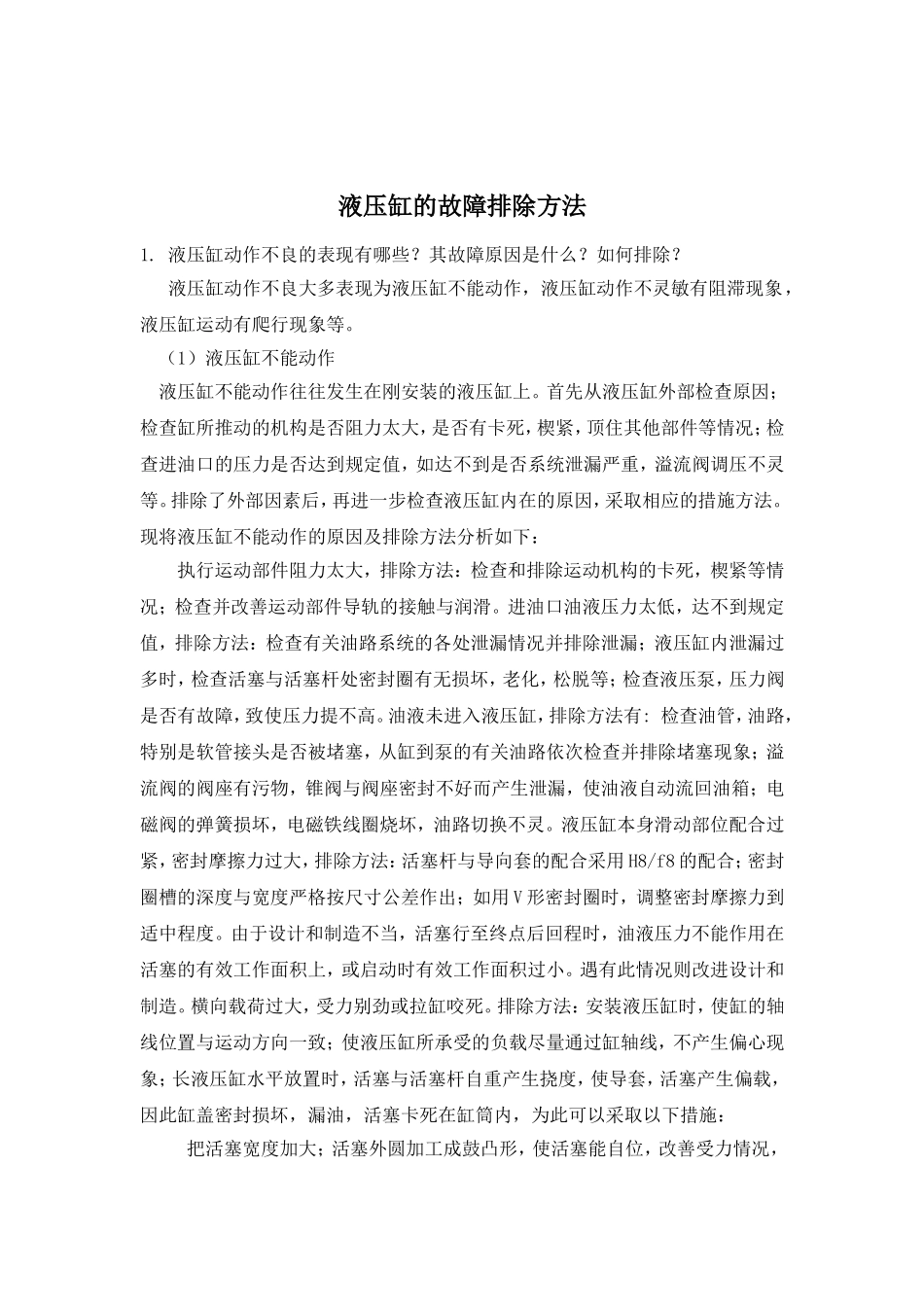

研究生专业课程考试答题册得分：阅卷人签字：学号2010084姓名于建强考试课程机械故障诊断技术考试日期西安工程大学研究生部液压缸的故障排除方法1.液压缸动作不良的表现有哪些？其故障原因是什么？如何排除？液压缸动作不良大多表现为液压缸不能动作，液压缸动作不灵敏有阻滞现象，液压缸运动有爬行现象等。（1）液压缸不能动作液压缸不能动作往往发生在刚安装的液压缸上。首先从液压缸外部检查原因；检查缸所推动的机构是否阻力太大，是否有卡死，楔紧，顶住其他部件等情况；检查进油口的压力是否达到规定值，如达不到是否系统泄漏严重，溢流阀调压不灵等。排除了外部因素后，再进一步检查液压缸内在的原因，采取相应的措施方法。现将液压缸不能动作的原因及排除方法分析如下：执行运动部件阻力太大，排除方法：检查和排除运动机构的卡死，楔紧等情况；检查并改善运动部件导轨的接触与润滑。进油口油液压力太低，达不到规定值，排除方法：检查有关油路系统的各处泄漏情况并排除泄漏；液压缸内泄漏过多时，检查活塞与活塞杆处密封圈有无损坏，老化，松脱等；检查液压泵，压力阀是否有故障，致使压力提不高。油液未进入液压缸，排除方法有:检查油管，油路，特别是软管接头是否被堵塞，从缸到泵的有关油路依次检查并排除堵塞现象；溢流阀的阀座有污物，锥阀与阀座密封不好而产生泄漏，使油液自动流回油箱；电磁阀的弹簧损坏，电磁铁线圈烧坏，油路切换不灵。液压缸本身滑动部位配合过紧，密封摩擦力过大，排除方法：活塞杆与导向套的配合采用H8/f8的配合；密封圈槽的深度与宽度严格按尺寸公差作出；如用V形密封圈时，调整密封摩擦力到适中程度。由于设计和制造不当，活塞行至终点后回程时，油液压力不能作用在活塞的有效工作面积上，或启动时有效工作面积过小。遇有此情况则改进设计和制造。横向载荷过大，受力别劲或拉缸咬死。排除方法：安装液压缸时，使缸的轴线位置与运动方向一致；使液压缸所承受的负载尽量通过缸轴线，不产生偏心现象；长液压缸水平放置时，活塞与活塞杆自重产生挠度，使导套，活塞产生偏载，因此缸盖密封损坏，漏油，活塞卡死在缸筒内，为此可以采取以下措施：把活塞宽度加大；活塞外圆加工成鼓凸形，使活塞能自位，改善受力情况，减少及避免拉缸；活塞与活塞杆的连续可采用球形接头。液压缸的背压力太大，以减少背压力来解决液压缸不能动作的重要原因之一是进油口油液压力太低，达不到规定值，即液压系统工作压力不足。其可能原因为：液压泵故障；液压泵驱动电机反转或转速，功率不够；调压阀的故障；其他，如滤油器堵塞，液流通道过小，油液黏度过高以致吸不上油；油液黏度过低，泄漏严重；油液中进入过量空气，以及污染严重；管路接错；压力表损坏等。(2)动作不灵敏，有阻滞现象这种现象不同于液压缸的爬行现象。信号发出以后液压缸不立即动作，有短时间停顿后在动作，或时而能动，时而又久久停止不动，很不规则。这种动作不灵敏的原因及排除方法主要如下。液压缸中空气过多，排除方法：通过排气阀排气；检查空气是否由活塞杆往复运动部位的密封圈吸入，如是，更换密封圈。液压泵运转有不规则现象，如振动噪声大，压力波动厉害，泵转动有阻滞，轻度咬死现象。有缓冲装置的液压缸，反向启动时，单向阀孔口太小，使进入缓冲腔油量太少，甚至出现真空，因此在缓冲柱塞离开端盖的瞬间，会引起活塞一时停止或逆退现象。排除方法:加大单向阀孔口。活塞运动速度大时，单向阀的钢球跟随油流流动，以致堵塞阀孔，致使动作不规则。排除方法：在通过流量较大时，应改成带导向肩的锥阀式结构。橡胶软管内层剥离，使油路时通时闭，造成液压缸动作不规则，排除方法：更换橡胶软管。有一定的横向载荷。（3）运动有爬行现象爬行现象即液压缸运动时出现跳跃式时停时走的运动状态，这种现象尤在低速运动时容易发生，这是液压缸最主要的故障之一。发生液压缸爬行现象的原因有液压缸之外的原因及液压缸自身的原因。液压缸之外的原因如下：运动机构刚度太小，形成弹性系统，排除方法：适当提高有关组件的刚度，减小弹性变形。液压缸安装位置精度差。相对运动间静摩擦因数与动摩擦...
