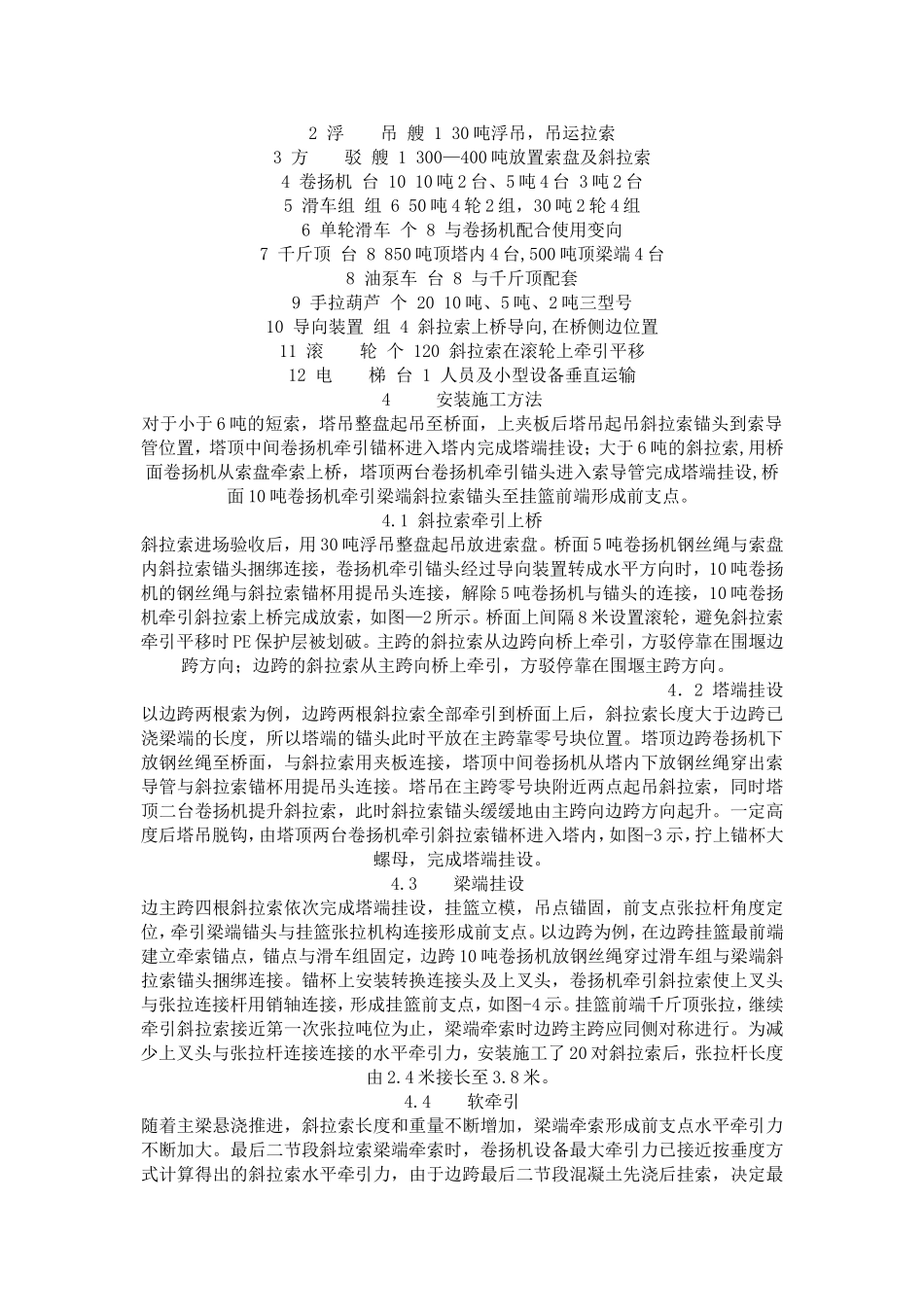

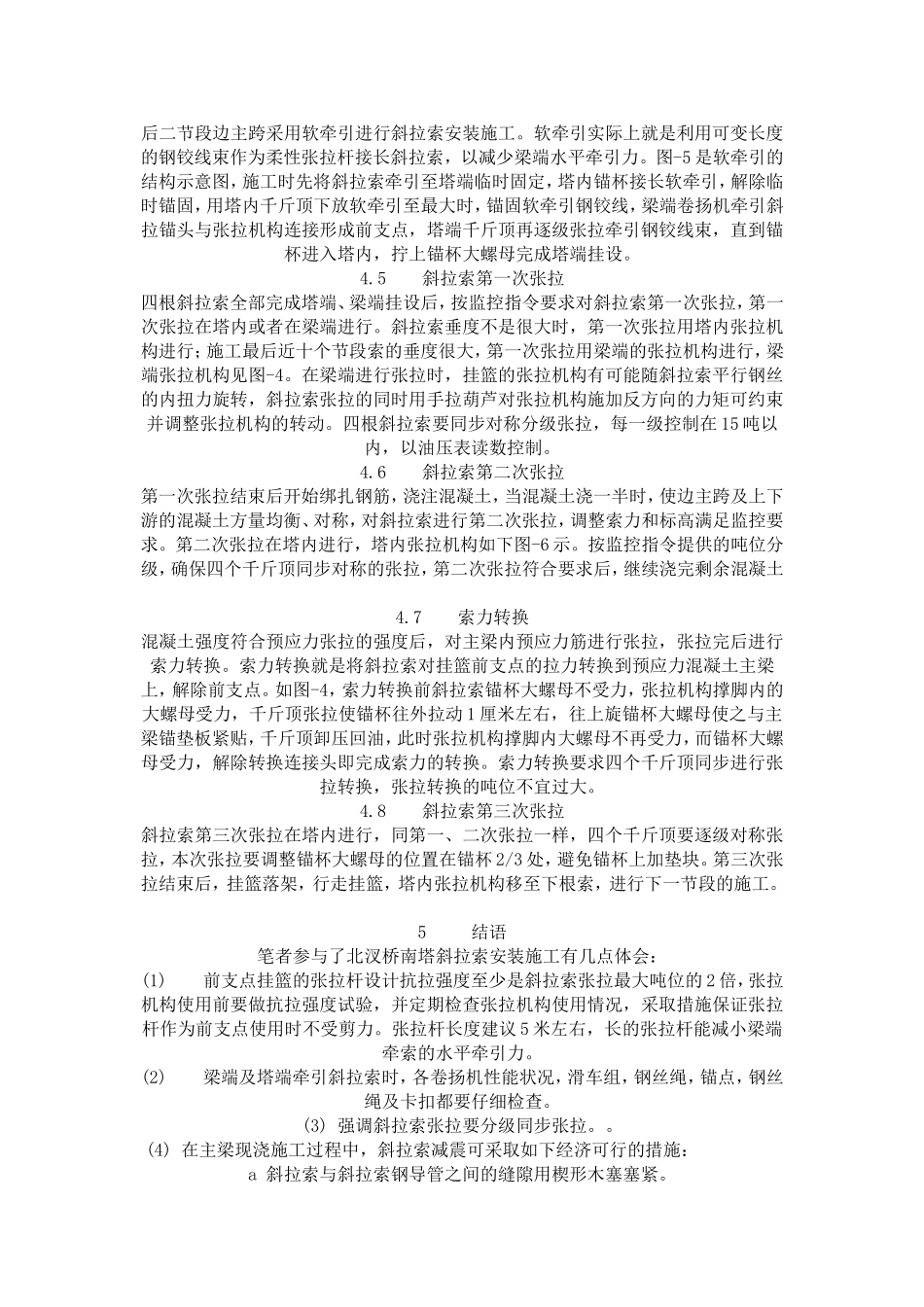

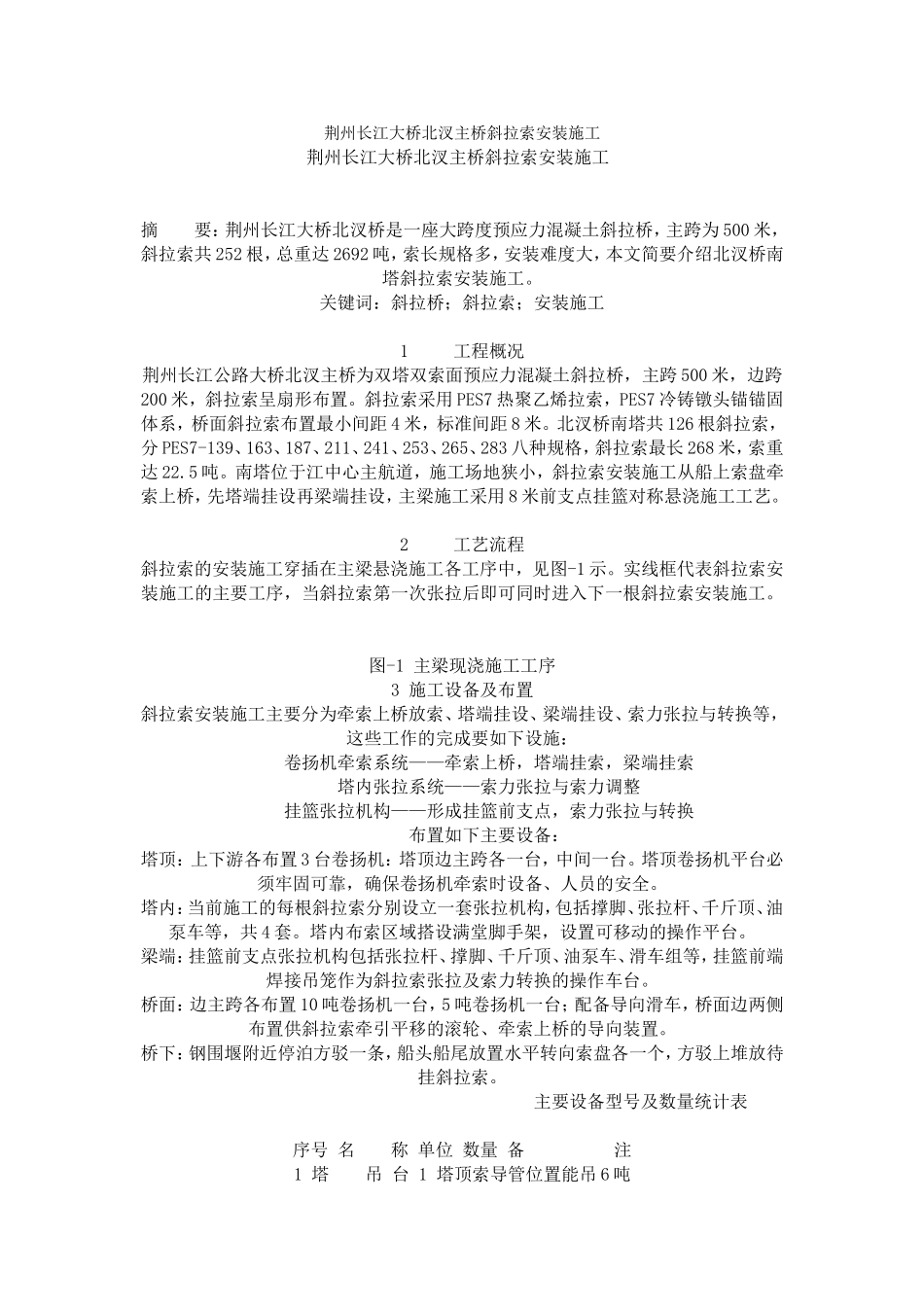

荆州长江大桥北汊主桥斜拉索安装施工荆州长江大桥北汊主桥斜拉索安装施工摘要：荆州长江大桥北汊桥是一座大跨度预应力混凝土斜拉桥，主跨为500米，斜拉索共252根，总重达2692吨，索长规格多，安装难度大，本文简要介绍北汊桥南塔斜拉索安装施工。关键词：斜拉桥；斜拉索；安装施工1工程概况荆州长江公路大桥北汊主桥为双塔双索面预应力混凝土斜拉桥，主跨500米，边跨200米，斜拉索呈扇形布置。斜拉索采用PES7热聚乙烯拉索，PES7冷铸镦头锚锚固体系，桥面斜拉索布置最小间距4米，标准间距8米。北汊桥南塔共126根斜拉索，分PES7-139、163、187、211、241、253、265、283八种规格，斜拉索最长268米，索重达22.5吨。南塔位于江中心主航道，施工场地狭小，斜拉索安装施工从船上索盘牵索上桥，先塔端挂设再梁端挂设，主梁施工采用8米前支点挂篮对称悬浇施工工艺。2工艺流程斜拉索的安装施工穿插在主梁悬浇施工各工序中，见图-1示。实线框代表斜拉索安装施工的主要工序，当斜拉索第一次张拉后即可同时进入下一根斜拉索安装施工。图-1主梁现浇施工工序3施工设备及布置斜拉索安装施工主要分为牵索上桥放索、塔端挂设、梁端挂设、索力张拉与转换等，这些工作的完成要如下设施：卷扬机牵索系统——牵索上桥，塔端挂索，梁端挂索塔内张拉系统——索力张拉与索力调整挂篮张拉机构——形成挂篮前支点，索力张拉与转换布置如下主要设备：塔顶：上下游各布置3台卷扬机：塔顶边主跨各一台，中间一台。塔顶卷扬机平台必须牢固可靠，确保卷扬机牵索时设备、人员的安全。塔内：当前施工的每根斜拉索分别设立一套张拉机构，包括撑脚、张拉杆、千斤顶、油泵车等，共4套。塔内布索区域搭设满堂脚手架，设置可移动的操作平台。梁端：挂篮前支点张拉机构包括张拉杆、撑脚、千斤顶、油泵车、滑车组等，挂篮前端焊接吊笼作为斜拉索张拉及索力转换的操作车台。桥面：边主跨各布置10吨卷扬机一台，5吨卷扬机一台；配备导向滑车，桥面边两侧布置供斜拉索牵引平移的滚轮、牵索上桥的导向装置。桥下：钢围堰附近停泊方驳一条，船头船尾放置水平转向索盘各一个，方驳上堆放待挂斜拉索。主要设备型号及数量统计表序号名称单位数量备注1塔吊台1塔顶索导管位置能吊6吨2浮吊艘130吨浮吊，吊运拉索3方驳艘1300—400吨放置索盘及斜拉索4卷扬机台1010吨2台、5吨4台3吨2台5滑车组组650吨4轮2组，30吨2轮4组6单轮滑车个8与卷扬机配合使用变向7千斤顶台8850吨顶塔内4台,500吨顶梁端4台8油泵车台8与千斤顶配套9手拉葫芦个2010吨、5吨、2吨三型号10导向装置组4斜拉索上桥导向,在桥侧边位置11滚轮个120斜拉索在滚轮上牵引平移12电梯台1人员及小型设备垂直运输4安装施工方法对于小于6吨的短索，塔吊整盘起吊至桥面，上夹板后塔吊起吊斜拉索锚头到索导管位置，塔顶中间卷扬机牵引锚杯进入塔内完成塔端挂设；大于6吨的斜拉索,用桥面卷扬机从索盘牵索上桥，塔顶两台卷扬机牵引锚头进入索导管完成塔端挂设,桥面10吨卷扬机牵引梁端斜拉索锚头至挂篮前端形成前支点。4.1斜拉索牵引上桥斜拉索进场验收后，用30吨浮吊整盘起吊放进索盘。桥面5吨卷扬机钢丝绳与索盘内斜拉索锚头捆绑连接，卷扬机牵引锚头经过导向装置转成水平方向时，10吨卷扬机的钢丝绳与斜拉索锚杯用提吊头连接，解除5吨卷扬机与锚头的连接，10吨卷扬机牵引斜拉索上桥完成放索，如图—2所示。桥面上间隔8米设置滚轮，避免斜拉索牵引平移时PE保护层被划破。主跨的斜拉索从边跨向桥上牵引，方驳停靠在围堰边跨方向；边跨的斜拉索从主跨向桥上牵引，方驳停靠在围堰主跨方向。4．2塔端挂设以边跨两根索为例，边跨两根斜拉索全部牵引到桥面上后，斜拉索长度大于边跨已浇梁端的长度，所以塔端的锚头此时平放在主跨靠零号块位置。塔顶边跨卷扬机下放钢丝绳至桥面，与斜拉索用夹板连接，塔顶中间卷扬机从塔内下放钢丝绳穿出索导管与斜拉索锚杯用提吊头连接。塔吊在主跨零号块附近两点起吊斜拉索，同时塔顶二台卷扬机提升斜拉索，此时斜拉索锚头缓缓地由主跨向边跨方向起升。一定高度后塔吊脱钩，由塔顶两台卷扬机牵引斜拉索锚杯进入塔内，如图-3示，拧上锚杯大螺母，完成塔端挂设。4...
