浆砌块石胸墙专项施工方案VIP专享VIP免费

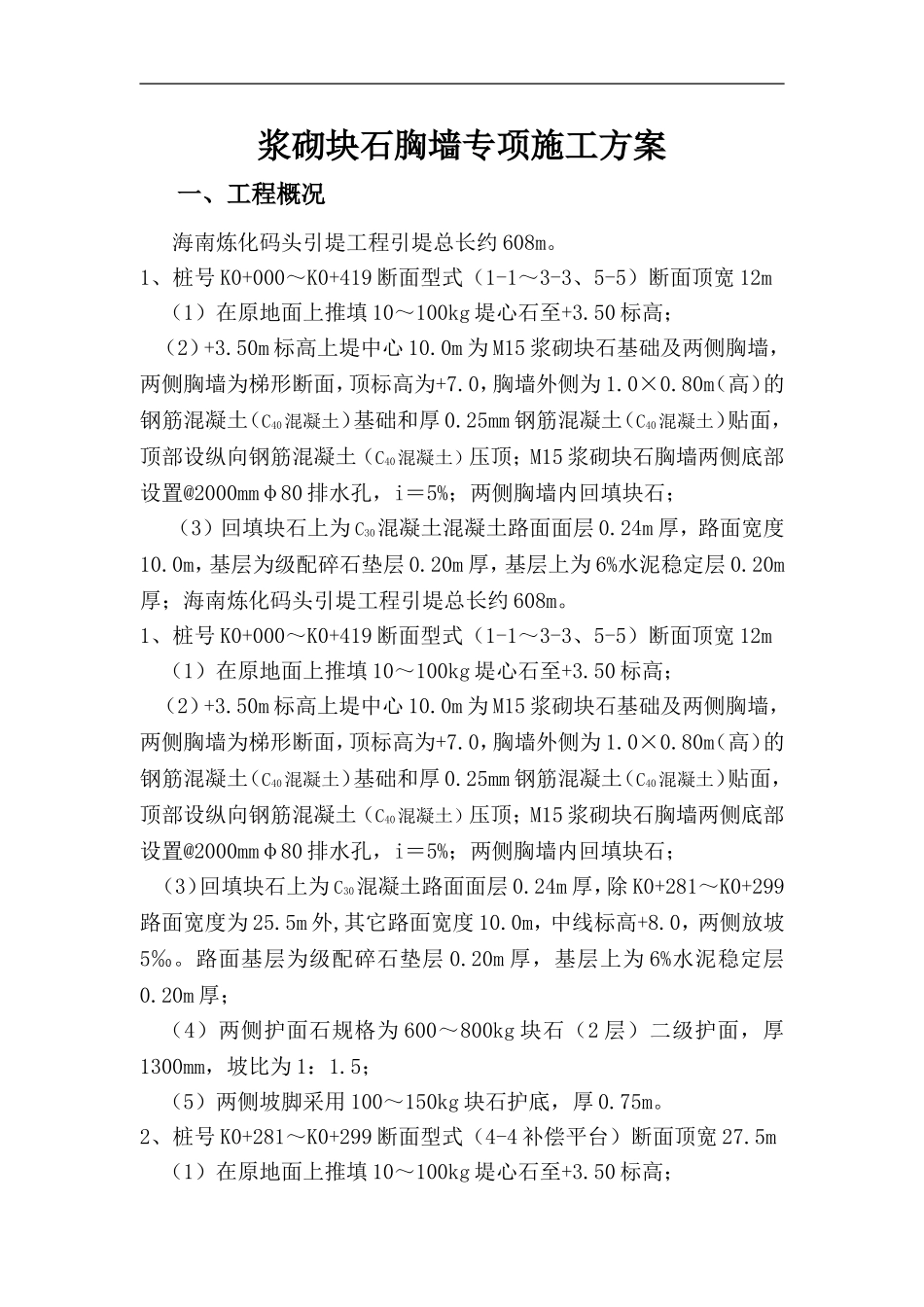

浆砌块石胸墙专项施工方案一、工程概况海南炼化码头引堤工程引堤总长约608m。1、桩号K0+000～K0+419断面型式（1-1～3-3、5-5）断面顶宽12m（1）在原地面上推填10～100kg堤心石至+3.50标高；（2）+3.50m标高上堤中心10.0m为M15浆砌块石基础及两侧胸墙，两侧胸墙为梯形断面，顶标高为+7.0，胸墙外侧为1.0×0.80m（高）的钢筋混凝土（C40混凝土）基础和厚0.25mm钢筋混凝土（C40混凝土）贴面，顶部设纵向钢筋混凝土（C40混凝土）压顶；M15浆砌块石胸墙两侧底部设置@2000mmφ80排水孔，i＝5%；两侧胸墙内回填块石；（3）回填块石上为C30混凝土混凝土路面面层0.24m厚，路面宽度10.0m，基层为级配碎石垫层0.20m厚，基层上为6%水泥稳定层0.20m厚；海南炼化码头引堤工程引堤总长约608m。1、桩号K0+000～K0+419断面型式（1-1～3-3、5-5）断面顶宽12m（1）在原地面上推填10～100kg堤心石至+3.50标高；（2）+3.50m标高上堤中心10.0m为M15浆砌块石基础及两侧胸墙，两侧胸墙为梯形断面，顶标高为+7.0，胸墙外侧为1.0×0.80m（高）的钢筋混凝土（C40混凝土）基础和厚0.25mm钢筋混凝土（C40混凝土）贴面，顶部设纵向钢筋混凝土（C40混凝土）压顶；M15浆砌块石胸墙两侧底部设置@2000mmφ80排水孔，i＝5%；两侧胸墙内回填块石；（3）回填块石上为C30混凝土路面面层0.24m厚，除K0+281～K0+299路面宽度为25.5m外,其它路面宽度10.0m，中线标高+8.0，两侧放坡5‰。路面基层为级配碎石垫层0.20m厚，基层上为6%水泥稳定层0.20m厚；（4）两侧护面石规格为600～800kg块石（2层）二级护面，厚1300mm，坡比为1：1.5；（5）两侧坡脚采用100～150kg块石护底，厚0.75m。2、桩号K0+281～K0+299断面型式（4-4补偿平台）断面顶宽27.5m（1）在原地面上推填10～100kg堤心石至+3.50标高；（2）+3.50m标高上堤中心19.0m宽为二片石垫层厚0.3m，混合倒滤层厚0.6m;M15浆砌块石两侧基础宽3.25m及两侧胸墙，两侧胸墙为梯形断面，顶标高为+7.0，胸墙外侧为1.0×0.80m（高）的钢筋混凝土（C40混凝土）基础和厚0.25m钢筋混凝土（C40混凝土）贴面，顶部设纵向钢筋混凝土（C40混凝土）压顶；M15浆砌块石胸墙两侧底部设置@2000mmφ80排水孔，i＝5%；两侧胸墙内回填块石，回填块石前先施工混合倒滤层；（3）回填块石上为C30混凝土路面面层0.24m厚，路面宽度为25.5m，中线标高+8.0，两侧放坡5‰。路面基层为级配碎石垫层0.20m厚，基层上为6%水泥稳定层0.20m厚；（4）胸墙外两侧护面石规格为600～800kg块石（2层）二级护面，厚1300mm，坡比为1：1.5；（5）胸墙外两侧坡脚采用100～150kg块石护底，厚0.75m。3、桩号K0+419～K0+552.5断面型式（6-6～7-7）断面顶宽12m（1）在原地面上推填10～100kg堤心石至+3.50标高；（2）+3.50m标高上堤中心10.0m为M15浆砌块石基础及两侧胸墙，两侧胸墙为梯形断面，顶标高为+7.0～8,6m，胸墙外侧为1.0×0.80m（高）的钢筋混凝土（C40混凝土）基础和厚0.25m钢筋混凝土（C40混凝土）贴面，顶部设纵向钢筋混凝土（C40混凝土压顶）；M15浆砌块石胸墙两侧底部设置@2000mmφ80排水孔，i＝5%；两侧胸墙内回填块石，回填块石前先施工混合倒滤层；（4）胸墙外两侧坡脚采用100～150kg块石做护底块石，厚750mm。（5）胸墙外两侧垫层石规格为300～500kg块石垫层，厚1100mm，坡比为1：1.5；（6）两侧坡面采用5t扭王字块护面。4、桩号K0+552.5～K0+600断面型式（8-8）断面顶宽12m（1）在原地面上推填10～100kg堤心石至+3.50标高；（2）+3.50m标高上堤中心10.0m为M15浆砌块石基础及两侧胸墙，两侧胸墙为梯形断面，顶标高为+8.6～10.5m，胸墙外侧为1.0×0.80m（高）的钢筋混凝土（C40混凝土）基础和厚0.25m钢筋混凝土（C40混凝土）贴面，顶部设纵向钢筋混凝土（C40混凝土压顶）；M15浆砌块石胸墙两侧底部设置@2000mmφ80排水孔，i＝5%；两侧胸墙内回填块石，回填块石前先施工混合倒滤层；（3）两侧M15浆砌块石胸墙顶部设纵向钢筋混凝土（C40混凝土压顶（宽1.00m）；（4）回填块石上为C30混凝土路面面层0.24m厚，路面宽度10.0m，基层为级配碎石垫层0.20m厚，基层上为6%水泥稳定层0.20m厚；（5）胸墙外两侧垫层石规格为1000...
