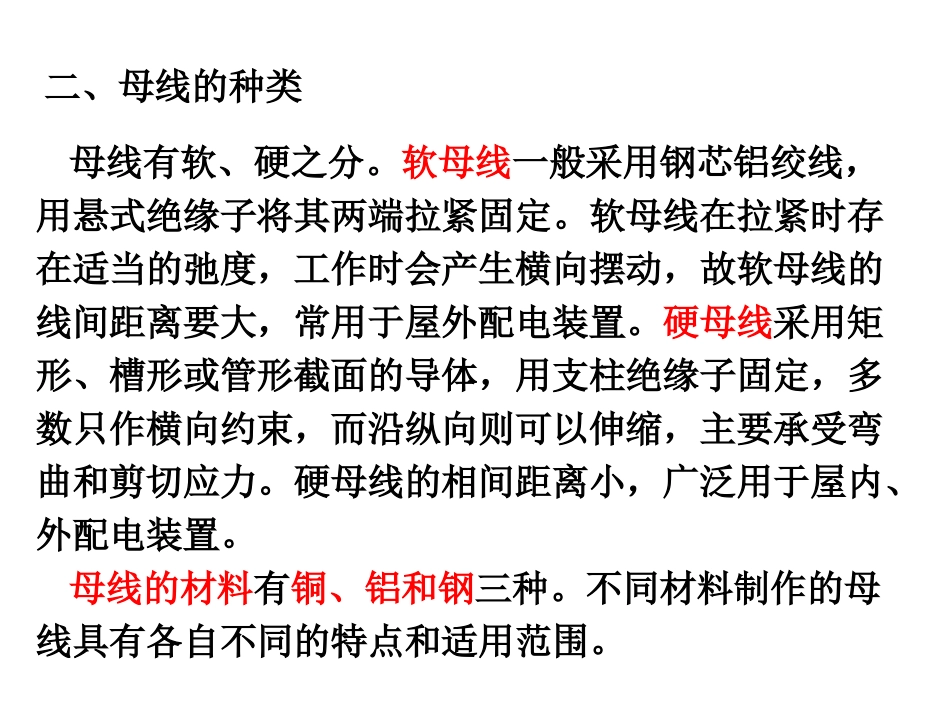

三相母线排列三相母线排列..定相定相..着色着色母线一、母线的作用一、母线的作用母线母线((也称汇流排也称汇流排))是是汇集汇集和和分分配电流配电流的裸导体,指发电机、变压器的裸导体,指发电机、变压器和配电装置等大电流回路的导体,也和配电装置等大电流回路的导体,也泛指用于各种电气设备连接的导线。泛指用于各种电气设备连接的导线。二、母线的种类母线有软、硬之分。软母线一般采用钢芯铝绞线,用悬式绝缘子将其两端拉紧固定。软母线在拉紧时存在适当的弛度,工作时会产生横向摆动,故软母线的线间距离要大,常用于屋外配电装置。硬母线采用矩形、槽形或管形截面的导体,用支柱绝缘子固定,多数只作横向约束,而沿纵向则可以伸缩,主要承受弯曲和剪切应力。硬母线的相间距离小,广泛用于屋内、外配电装置。母线的材料有铜、铝和钢三种。不同材料制作的母线具有各自不同的特点和适用范围。1.1.铜母线铜母线铜的铜的电阻率低,机械强度高,防腐蚀性能电阻率低,机械强度高,防腐蚀性能好好,是很好的母线材料。,是很好的母线材料。但我国铜的储量不多,比较贵重,因此,但我国铜的储量不多,比较贵重,因此,除在含有腐蚀性气体(如靠近化工厂、海除在含有腐蚀性气体(如靠近化工厂、海岸等)或有强烈震动的地区应采用铜母线岸等)或有强烈震动的地区应采用铜母线之外,一般都采用铝母线。之外,一般都采用铝母线。2.2.铝母线铝母线铝的比重只有铜的铝的比重只有铜的3030%,电阻率约为铜%,电阻率约为铜的的1.71.7~~22倍。所以在长度和电阻相同的倍。所以在长度和电阻相同的情况下,铝母线的重量只有铜母线的一半。情况下,铝母线的重量只有铜母线的一半。而铝的储量较多,价格比铜低廉。总的来而铝的储量较多,价格比铜低廉。总的来说用铝母线比用铜母线经济。因此目前我说用铝母线比用铜母线经济。因此目前我国在户内和屋外配电装置中都广泛采用铝国在户内和屋外配电装置中都广泛采用铝母线。母线。3.3.钢母线钢母线钢的优点是钢的优点是机械强度高机械强度高,,焊接简便焊接简便,,价格价格便宜便宜。但钢的电阻率很大,为铜的。但钢的电阻率很大,为铜的77倍,倍,用于交流时产生用于交流时产生很强的趋肤效应很强的趋肤效应,并造成,并造成很大的功率损耗,因此仅用于高压小容量很大的功率损耗,因此仅用于高压小容量电路,如电压互感器、避雷器回路的引接电路,如电压互感器、避雷器回路的引接线以及接地网的连接线等。线以及接地网的连接线等。三、母线的截面母线的截面形状有圆形、管形、矩形、槽形等1.圆形截面母线的曲率半径均匀,无电场集中表现,不易产生电晕,但散热面积小,曲率半径不够大,作为硬母线则抗弯性能差,故采用圆形截面的主要是钢芯铝绞线。2.管形截面母线是空芯导体,集肤效应小,曲率半径大,不易电晕,材料导电利用率、散热、抗弯强度和刚度都较圆形截面好。3.矩形截面母线的优点是散热面积大,集肤效应小,安装和连接方便。但矩形截面母线周围的电场很不均匀,易产生电晕,。4.槽形截面母线的电流分布均匀,比矩形母线载流量大。当工作电流很大,每相需要三条以上的矩形母线才能满足要求时,一般采用槽形母线。四、母线的排列四、母线的排列母线的排列应按设计规定,如无设计规定时,母线的排列应按设计规定,如无设计规定时,应按下述要求排列:应按下述要求排列:1.1.垂直布置的母线垂直布置的母线。交流:。交流:AA、、BB、、CC相的相的排列由上向下;直流:正、负的排列由上向下。排列由上向下;直流:正、负的排列由上向下。2.2.水平布置的母线水平布置的母线。交流:。交流:AA、、BB、、CC相的相的排列由内向外排列由内向外((面对母线面对母线));直流:正、负的排;直流:正、负的排列由内向外。列由内向外。3.3.引下线排列引下线排列。交流:。交流:AA、、BB、、CC相的排列相的排列由左向右由左向右((面对母线面对母线));直流:正、负的排列由;直流:正、负的排列由左向右。左向右。五、三相母线的定相与着色五、三相母线的定相与着色户内母线安装完毕后,均要刷漆。户内母线安装完毕后,均要刷漆。刷漆的目的刷漆的...
