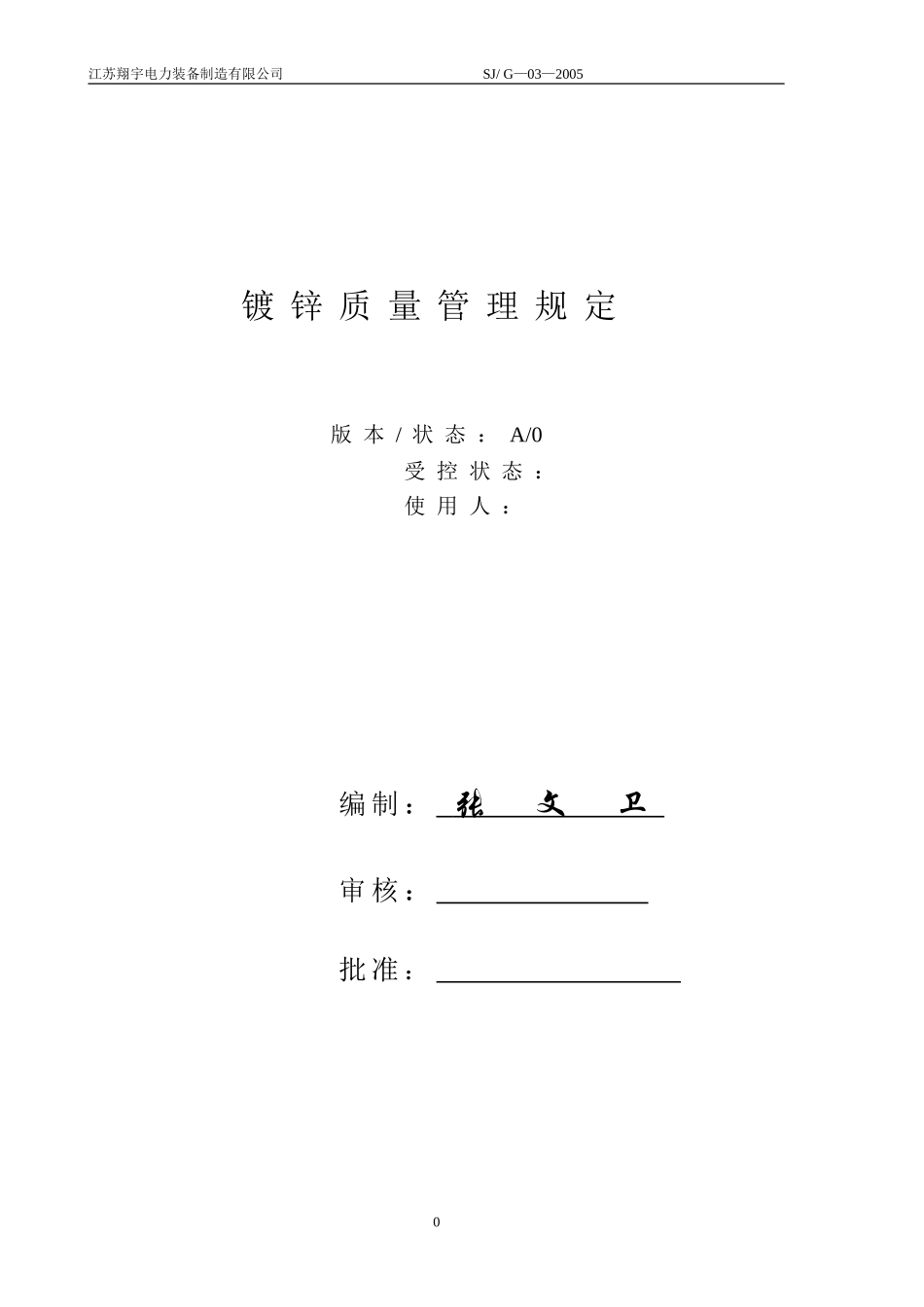

江苏翔宇电力装备制造有限公司SJ/G—03—2005镀锌质量管理规定版本/状态：A/0受控状态：使用人：编制：张文卫审核：批准：0江苏翔宇电力装备制造有限公司SJ/G—03—2005发布日期：2006年1月8日镀锌质量管理规定一、目的为加强镀锌质量控制，避免出现锌层质量缺陷，确保产品质量，依据GB/T2694《输电线路铁塔制造技术条件》、DL/T646《输电线路钢管杆制造技术条件》、GB/T13912《金属覆盖层钢铁制件热镀锌层技术要求及试验方法》、SDZ025《输电线路铁塔质量分等标准》、GB50205《钢结构工程施工质量验收规范》特制订本规定。二、适用范围：本规定适用于本公司镀锌质量控制、验收及费用结算。三、总要求1．凡承担本公司铁塔、钢管杆镀锌工作的企业均应具备相应的生产能力，采取有效措施以保证产品质量。2．公司优先选择通过质量管理体系认证的企业作为合作伙伴，与之签订相应的外包协议3．各镀锌厂应具备符合GB/T2694《输电线路铁塔制造技术条件》、DL/T646《输电线路钢管杆制造技术条件》要求的质量检验、试验条件，每批产品均应出具符合上述标准要求的有关锌层附着量、均匀性、附着性等检验报告和质量保证书。四、质量要求1．铁塔热镀锌件厂应依据GB/T2694《输电线路铁塔制造技术条件》要求对镀锌层厚度、附着性、外观质量进行检验，并出具合格证、质量保证书、锌锭质量保证书。2．钢管杆、铁附件热镀锌厂应依据GB/T2694及DL/T646、GB/T13912标准要求对镀锌层厚度、附着性、外观质量、变形进行检验，并出具合格证、质量保证书、锌锭质量保证书。3．严格控制浸锌过程的构件热变形，对于镀后变形的构件，应用调直机进行调整，不得使用铁锤等硬物直接锤击，校直后钢管杆总弯曲度不大于总长度的L/1000，其他构件总弯曲度不大于总长度的L/1500（L指构件长度）。铁附件、角钢均不得有扭曲等变形现象。4．外观质量：应具有实用性光滑，不应有毛刺、滴瘤、起皮、麻面、粗糙、无残留的溶剂渣，多余结块和锌灰，不得有过酸洗、过烧或露铁等缺陷。镀锌色泽要求一致。5．镀锌层厚度和镀锌层附着量应符合表A的规定表A镀锌层厚度和镀锌层附着量镀件厚度mm最小平均厚度um最小平均附着量g/m2t≥586610t<5654606、镀锌层厚度用金属涂层测厚仪测试方法检测，钢管构件在两端（离边缘距离不小于100mm）和中间任意位置各环向均匀测量4点，共12点的算术平均值作为该构件的锌层厚度。7、镀锌层均匀性：镀锌层应均匀，作硫酸铜试验，耐浸蚀次数不少于4次,且不露铁。硫酸铜实验方法见附录A；8、镀锌层附着性：镀锌层应与金属基体结合牢固，应保证在无外力作用下没有剥落或起皮现象。经落锤试验，镀锌层不凸起、不剥离。落锤实验方法见附录B；1江苏翔宇电力装备制造有限公司SJ/G—03—20059、镀锌件表面外观检验不合格的，未征得本公司同意镀锌厂不应擅自喷漆处理，修复总面积不应超过镀锌件总面积的0.4%，且单个面积不超过10cm2，否则须重镀。修复方法：采用热喷涂锌或者涂富锌涂层或融敷锌合金等方法进行修复，修复层厚度应比镀锌层要求的最小厚度厚30μm以上。五、数量要求1．各镀锌厂须确保承镀件不损坏、丢失，镀锌件数量以本公司发出为准，各镀锌厂可在本公司现场核对数量，确认后在本公司发镀通知单上签字确认，如未签字则视同确认本公司发出数量。2．铁塔镀锌后由镀锌厂负责清点数量、打包，发现缺件的，由镀锌厂负责书面通知本公司补料，由售后服务部负责统计按实际发生价格（按黑件价格计，但镀锌厂镀锌费用不能重复计算），书面通知财务部在该供方镀锌费用中扣除；镀锌后由镀锌厂负责打包直接发往工地后，现场通知缺件补料的，由售后服务部通知财务部扣除该镀锌厂的相应费用（须通知镀锌厂查核，按白件价格含运输费用）。六、根据SDZ0257《输电线路铁塔质量分等标准》，公司对铁塔产品锌层厚度检测采取抽样方法，抽样量及合格判定见下表：批量范围（件）样本单件项次合格率判定指数（%）判定数组样本品种品种的样本大小批的样本大小AcRe501～1200主件主材432＞9534接头角钢或接头板3塔脚2其他连接板6＞95斜材及水平材10＞90辅助材7＞851201～3200主件主材650＞9556接头角钢或接头板4塔脚3其他连接...
