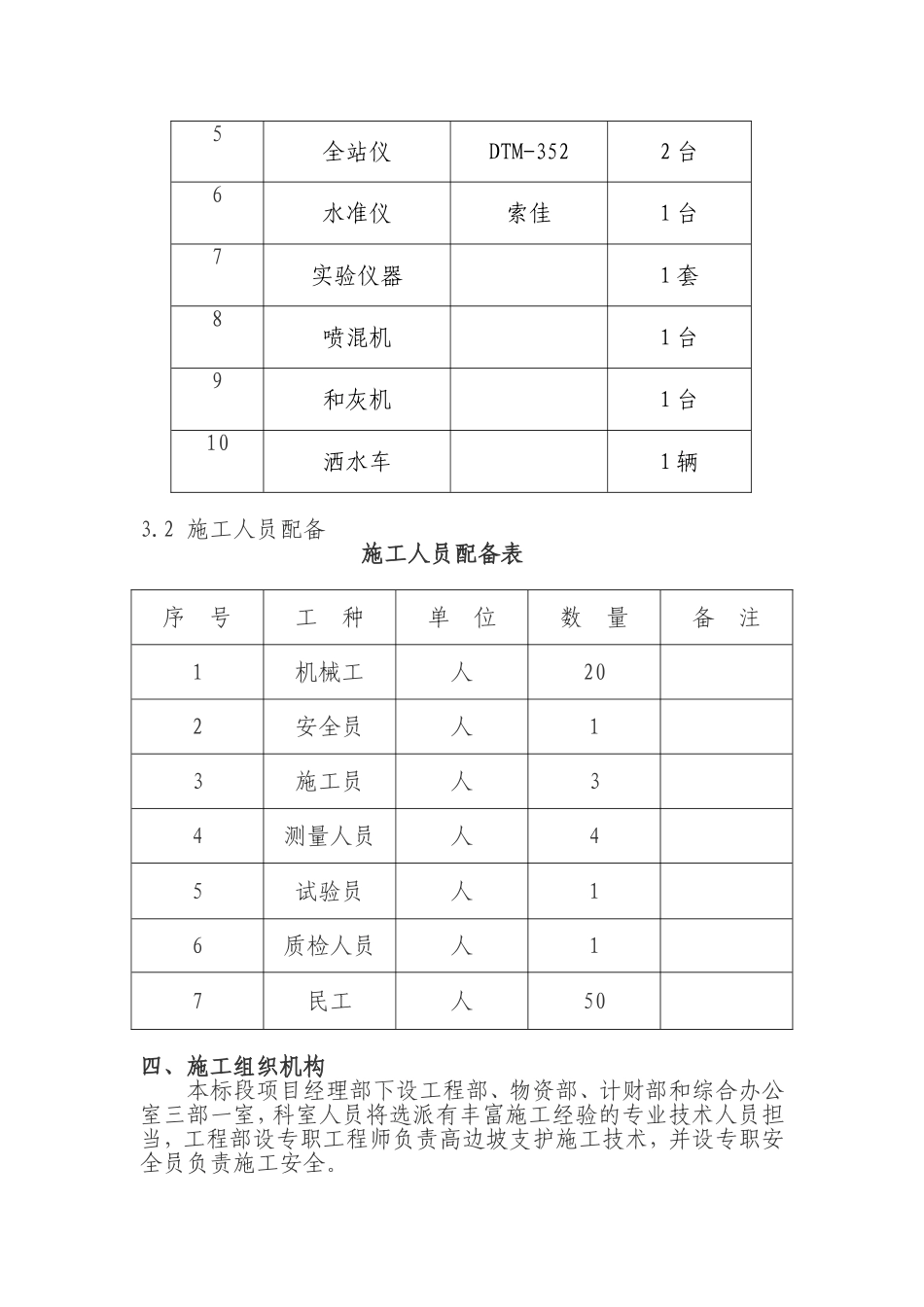

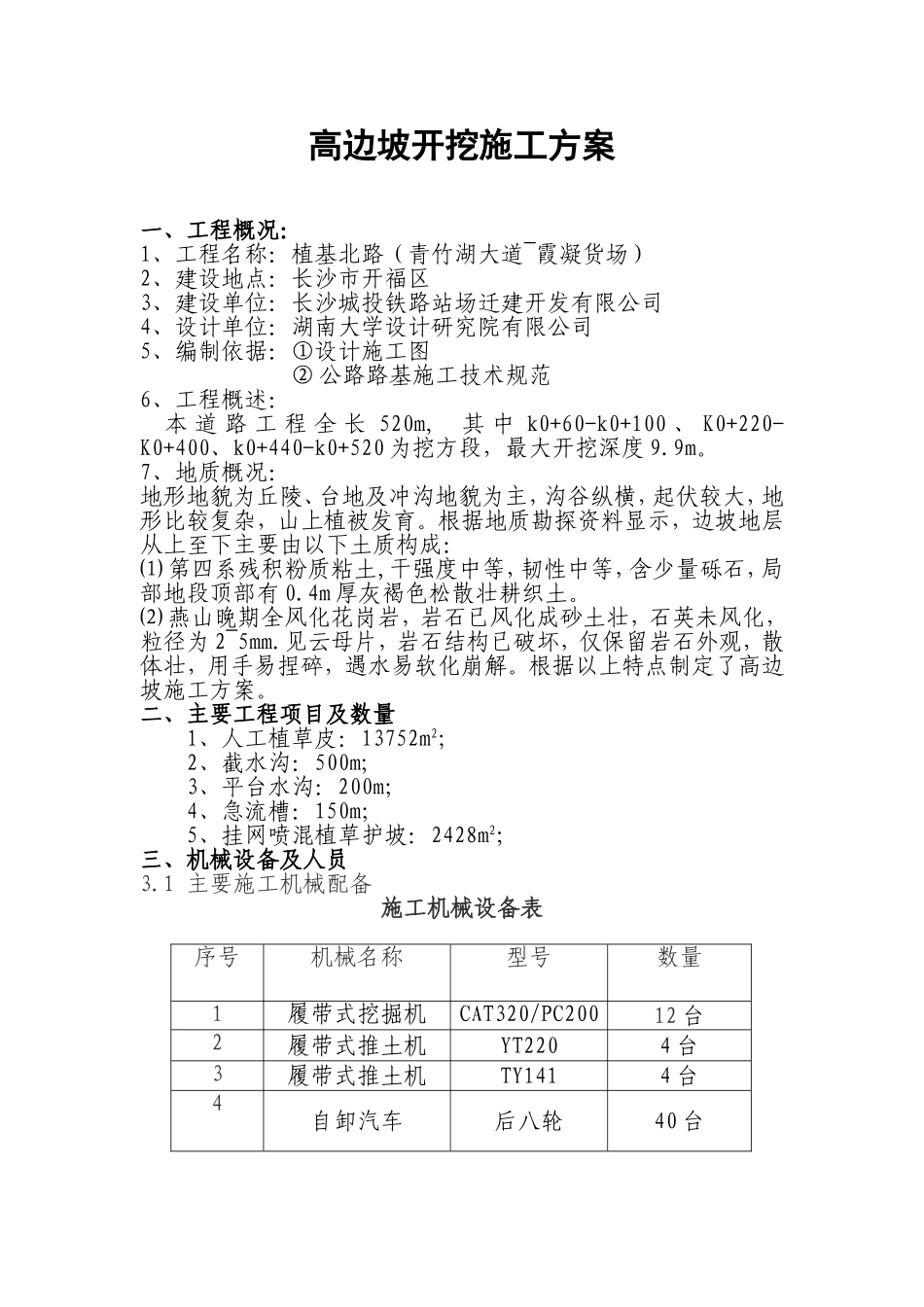

高边坡开挖施工方案一、工程概况：1、工程名称：植基北路（青竹湖大道~霞凝货场）2、建设地点：长沙市开福区3、建设单位：长沙城投铁路站场迁建开发有限公司4、设计单位：湖南大学设计研究院有限公司5、编制依据：①设计施工图②公路路基施工技术规范6、工程概述：本道路工程全长520m,其中k0+60-k0+100、K0+220-K0+400、k0+440-k0+520为挖方段，最大开挖深度9.9m。7、地质概况：地形地貌为丘陵、台地及冲沟地貌为主，沟谷纵横，起伏较大，地形比较复杂，山上植被发育。根据地质勘探资料显示，边坡地层从上至下主要由以下土质构成：⑴第四系残积粉质粘土,干强度中等，韧性中等，含少量砾石，局部地段顶部有0.4m厚灰褐色松散壮耕织土。⑵燕山晚期全风化花岗岩，岩石已风化成砂土壮，石英未风化，粒径为2~5mm.见云母片，岩石结构已破坏，仅保留岩石外观，散体壮，用手易捏碎，遇水易软化崩解。根据以上特点制定了高边坡施工方案。二、主要工程项目及数量1、人工植草皮：13752m2；2、截水沟：500m;3、平台水沟：200m；4、急流槽：150m；5、挂网喷混植草护坡：2428m2；三、机械设备及人员3.1主要施工机械配备施工机械设备表序号机械名称型号数量1履带式挖掘机CAT320/PC20012台2履带式推土机YT2204台3履带式推土机TY1414台4自卸汽车后八轮40台5全站仪DTM-3522台6水准仪索佳1台7实验仪器1套8喷混机1台9和灰机1台10洒水车1辆3.2施工人员配备施工人员配备表序号工种单位数量备注1机械工人202安全员人13施工员人34测量人员人45试验员人16质检人员人17民工人50四、施工组织机构本标段项目经理部下设工程部、物资部、计财部和综合办公室三部一室，科室人员将选派有丰富施工经验的专业技术人员担当，工程部设专职工程师负责高边坡支护施工技术，并设专职安全员负责施工安全。五、施工方法及工艺（一）、工艺流程图：（二）、主要施工方法1、测量放样根据设计图纸及业主方或监理方的交桩资料进行沿线调查，及施工放样边坡开挖位置，及截水沟施工位置。2、清表、砍树将测量的边坡开挖线范围内的树木，杂草及表土等采用机械清表砍树测量放样截水沟及施工边坡开挖及整修边坡支护留设平台平台水沟边坡开挖全部清理成堆，再转运至指定的卸土区。3、截水沟⑴截水沟施工：根据设计图纸在边坡开挖线5米以外设置边沟截水沟（型号规格见施工图），截水沟采用M7.5浆砌片石，厚0.3m，并每隔20m设置一道伸缩缝，伸缩缝按防水伸缩缝施工4、边坡开挖及整修首先采用挖机按边坡开挖线开挖毛坡（毛坡离开挖线0.2m），形成一级坡面后再采用人工修整，边坡开挖时采用定制的坡度尺，控制开挖坡度。人工修坡为：在修整好的毛坡面两头及中间，按设计坡比每隔20米修一条坡度槽，再按坡度槽修整整个坡面，确保坡比达到设计要求：5、边坡开挖及整修分平台控制，每级平台坡面整修好后，应及时做好边坡防护，根据设计要求及现场办公室会议要求，低于6m坡面防护采用人工种植草皮,高于6m坡面采用挂网喷混植草护坡。人工种植草皮方法：先将坡面稍微湿润，采用人工将坡面表土3-5cm翻松，再将草皮平贴在坡面并采用竹签将草皮固定在坡面上，一般按每块草皮钉五根竹签，草皮铺贴后应及时浇水、遮阳，确保草皮成活。挂网喷混植草护坡：先将坡面稍微湿润，用砂浆锚杆将镀锌网锚定在边坡上，再喷植2-4种种子，分2次施工，施工后及时遮阳浇水，确保喷植草成活。6、平台水沟在每个平台设置()砖砌水沟，沟内外侧均用砂浆抹灰，沟底采用()砼封底，将水集中排放，防止流水冲刷下一级边坡坡面，平台砖砌水沟每隔60-80米集中沿坡面设置急流槽排放至路面排水沟内。六、高边坡路基施工注意事项1、测量放样工作，必须贯穿到施工的每一道工序之中，保证路堑开挖的宽度和坡度符合设计要求。2、设置安全测控网点，边施工边观察边坡的稳定情况，能及时发现问题，及时采取措施处理，把隐患消灭在萌芽中，保证施工绝对安全。3、详细复查设计文件所确定的深挖路堑的工程地质资料及路堑边坡，并收集了解土石界限、岩层风化厚度及破碎程度、岩石工程特征、水文情况等有关资料，并据此编制分项施工组织设计，从技术和管理方面保证工程质量和工程进度。4、深挖...
