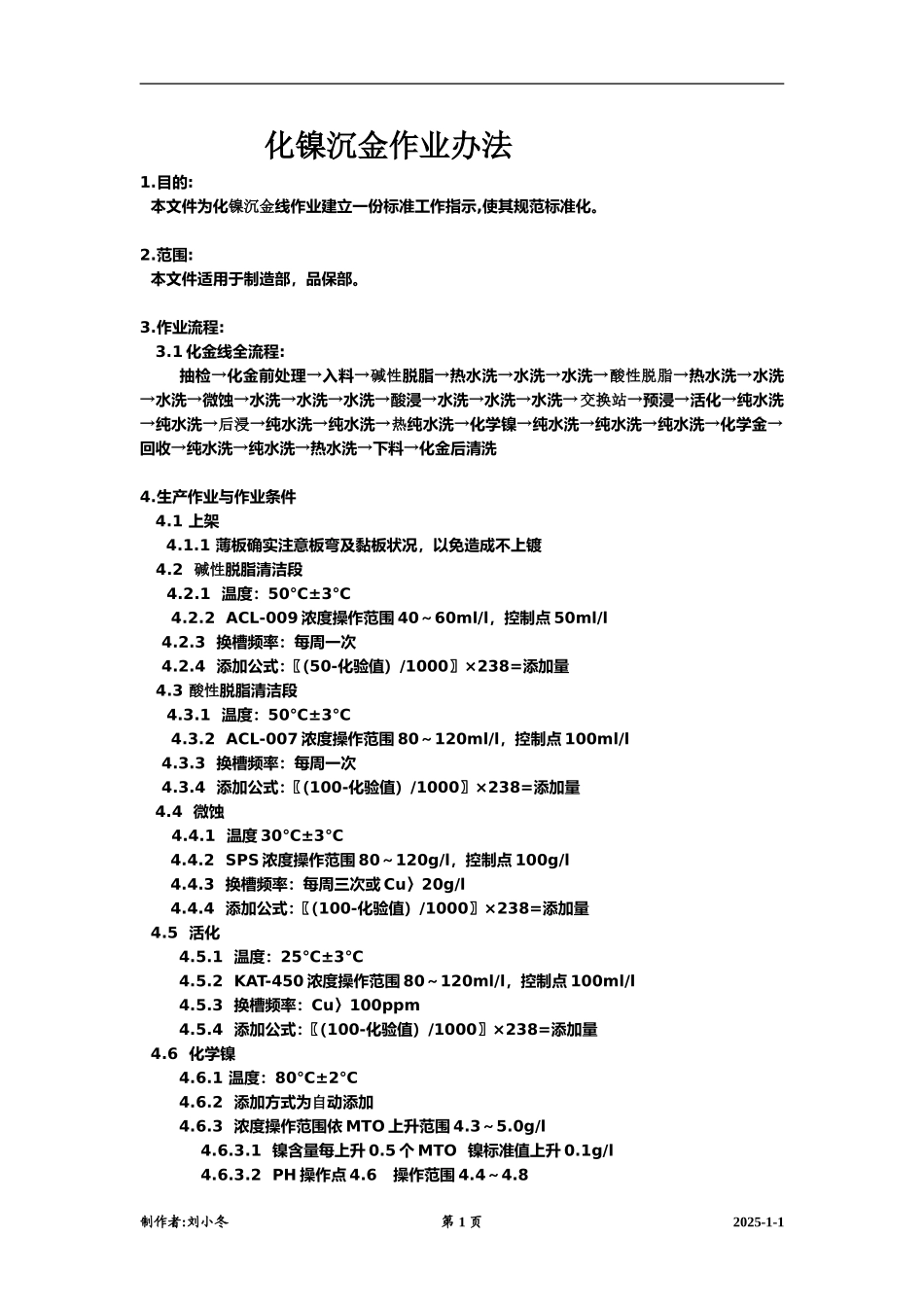

化镍沉金作业办法_第1页
1/6

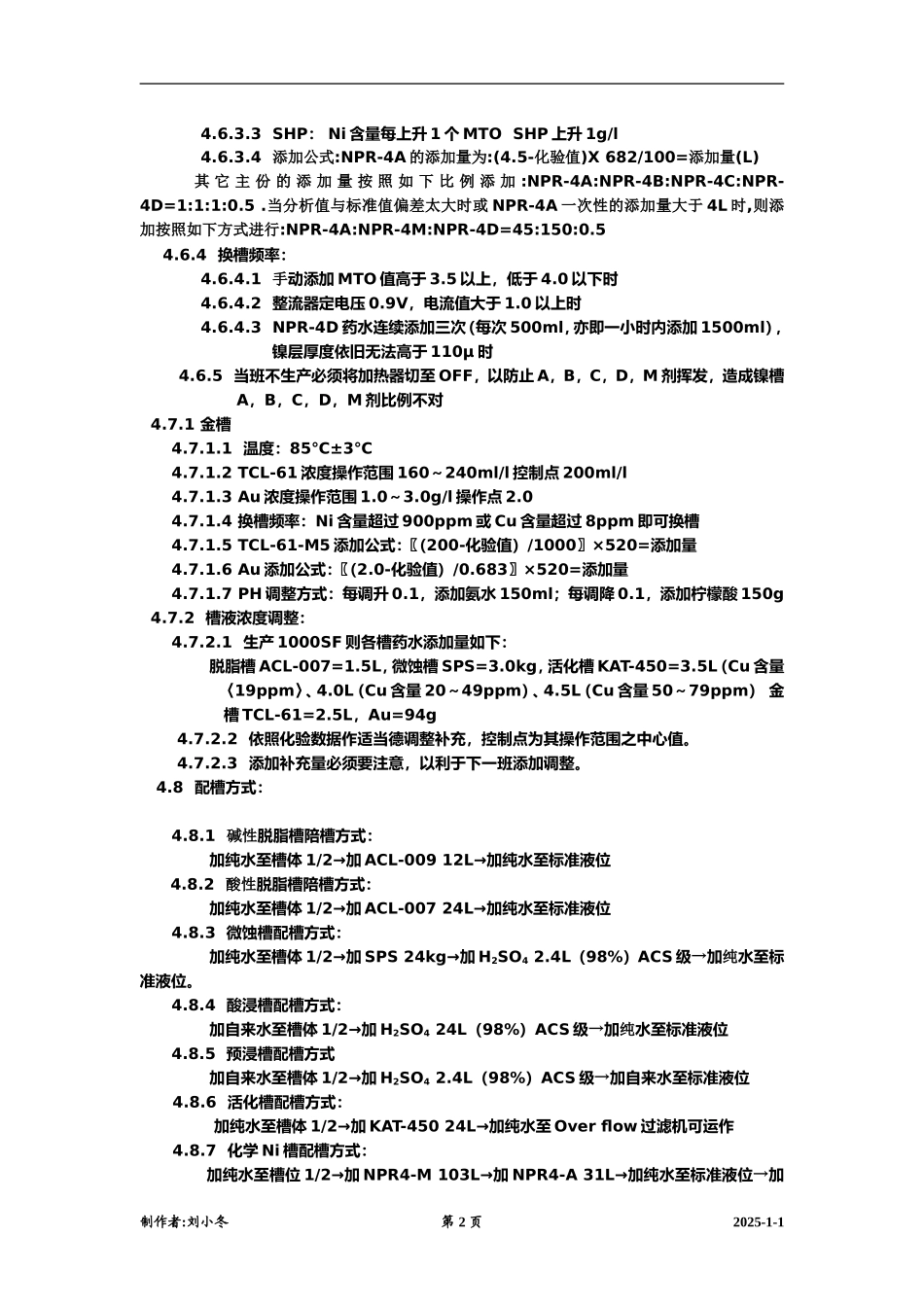

化镍沉金作业办法_第2页
2/6
化镍沉金作业办法_第3页
3/6
化镍沉金作业办法1.目的:本文件为化镍沉金线作业建立一份标准工作指示,使其规范标准化。2.范围:本文件适用于制造部,品保部。3.作业流程:3.1化金线全流程:抽检→化金前处理→入料→碱性脱脂→热水洗→水洗→水洗→酸性脱脂→热水洗→水洗→水洗→微蚀→水洗→水洗→水洗→酸浸→水洗→水洗→水洗→交换站→预浸→活化→纯水洗→纯水洗→后浸→纯水洗→纯水洗→热纯水洗→化学镍→纯水洗→纯水洗→纯水洗→化学金→回收→纯水洗→纯水洗→热水洗→下料→化金后清洗4.生产作业与作业条件4.1上架4.1.1薄板确实注意板弯及黏板状况,以免造成不上镀4.2碱性脱脂清洁段4.2.1温度:50℃±3℃4.2.2ACL-009浓度操作范围40~60ml/l,控制点50ml/l4.2.3换槽频率:每周一次4.2.4添加公式:〖(50-化验值)/1000〗×238=添加量4.3酸性脱脂清洁段4.3.1温度:50℃±3℃4.3.2ACL-007浓度操作范围80~120ml/l,控制点100ml/l4.3.3换槽频率:每周一次4.3.4添加公式:〖(100-化验值)/1000〗×238=添加量4.4微蚀4.4.1温度30℃±3℃4.4.2SPS浓度操作范围80~120g/l,控制点100g/l4.4.3换槽频率:每周三次或Cu〉20g/l4.4.4添加公式:〖(100-化验值)/1000〗×238=添加量4.5活化4.5.1温度:25℃±3℃4.5.2KAT-450浓度操作范围80~120ml/l,控制点100ml/l4.5.3换槽频率:Cu〉100ppm4.5.4添加公式:〖(100-化验值)/1000〗×238=添加量4.6化学镍4.6.1温度:80℃±2℃4.6.2添加方式为自动添加4.6.3浓度操作范围依MTO上升范围4.3~5.0g/l4.6.3.1镍含量每上升0.5个MTO镍标准值上升0.1g/l4.6.3.2PH操作点4.6操作范围4.4~4.8制作者:刘小冬第1页2025-1-14.6.3.3SHP:Ni含量每上升1个MTOSHP上升1g/l4.6.3.4添加公式:NPR-4A的添加量为:(4.5-化验值)X682/100=添加量(L)其它主份的添加量按照如下比例添加:NPR-4A:NPR-4B:NPR-4C:NPR-4D=1:1:1:0.5.当分析值与标准值偏差太大时或NPR-4A一次性的添加量大于4L时,则添加按照如下方式进行:NPR-4A:NPR-4M:NPR-4D=45:150:0.54.6.4换槽频率:4.6.4.1手动添加MTO值高于3.5以上,低于4.0以下时4.6.4.2整流器定电压0.9V,电流值大于1.0以上时4.6.4.3NPR-4D药水连续添加三次(每次500ml,亦即一小时内添加1500ml),镍层厚度依旧无法高于110μ时4.6.5当班不生产必须将加热器切至OFF,以防止A,B,C,D,M剂挥发,造成镍槽A,B,C,D,M剂比例不对4.7.1金槽4.7.1.1温度:85℃±3℃4.7.1.2TCL-61浓度操作范围160~240ml/l控制点200ml/l4.7.1.3Au浓度操作范围1.0~3.0g/l操作点2.04.7.1.4换槽频率:Ni含量超过900ppm或Cu含量超过8ppm即可换槽4.7.1.5TCL-61-M5添加公式:〖(200-化验值)/1000〗×520=添加量4.7.1.6Au添加公式:〖(2.0-化验值)/0.683〗×520=添加量4.7.1.7PH调整方式:每调升0.1,添加氨水150ml;每调降0.1,添加柠檬酸150g4.7.2槽液浓度调整:4.7.2.1生产1000SF则各槽药水添加量如下:脱脂槽ACL-007=1.5L,微蚀槽SPS=3.0kg,活化槽KAT-450=3.5L(Cu含量〈19ppm〉、4.0L(Cu含量20~49ppm)、4.5L(Cu含量50~79ppm)金槽TCL-61=2.5L,Au=94g4.7.2.2依照化验数据作适当德调整补充,控制点为其操作范围之中心值。4.7.2.3添加补充量必须要注意,以利于下一班添加调整。4.8配槽方式:4.8.1碱性脱脂槽陪槽方式:加纯水至槽体1/2→加ACL-00912L→加纯水至标准液位4.8.2酸性脱脂槽陪槽方式:加纯水至槽体1/2→加ACL-00724L→加纯水至标准液位4.8.3微蚀槽配槽方式:加纯水至槽体1/2→加SPS24kg→加H2SO42.4L(98%)ACS级→加纯水至标准液位。4.8.4酸浸槽配槽方式:加自来水至槽体1/2→加H2SO424L(98%)ACS级→加纯水至标准液位4.8.5预浸槽配槽方式加自来水至槽体1/2→加H2SO42.4L(98%)ACS级→加自来水至标准液位4.8.6活化槽配槽方式:加纯水至槽体1/2→加KAT-45024L→加纯水至Overflow过滤机可运作4.8.7化学Ni槽配槽方式:加纯水至槽位1/2→加NPR4-M103L→加NPR4-A31L→加纯水至标准液位→加制作者:刘小冬第2页2025-1-1温80℃±2℃→待升温完成后加NPR4-D2L。4.8.8化学金槽配槽方式:加纯水至槽体1/2→加TCL-61104L→加金盐1560g→加纯水至标准液位4.9各纯水及自来水槽...
