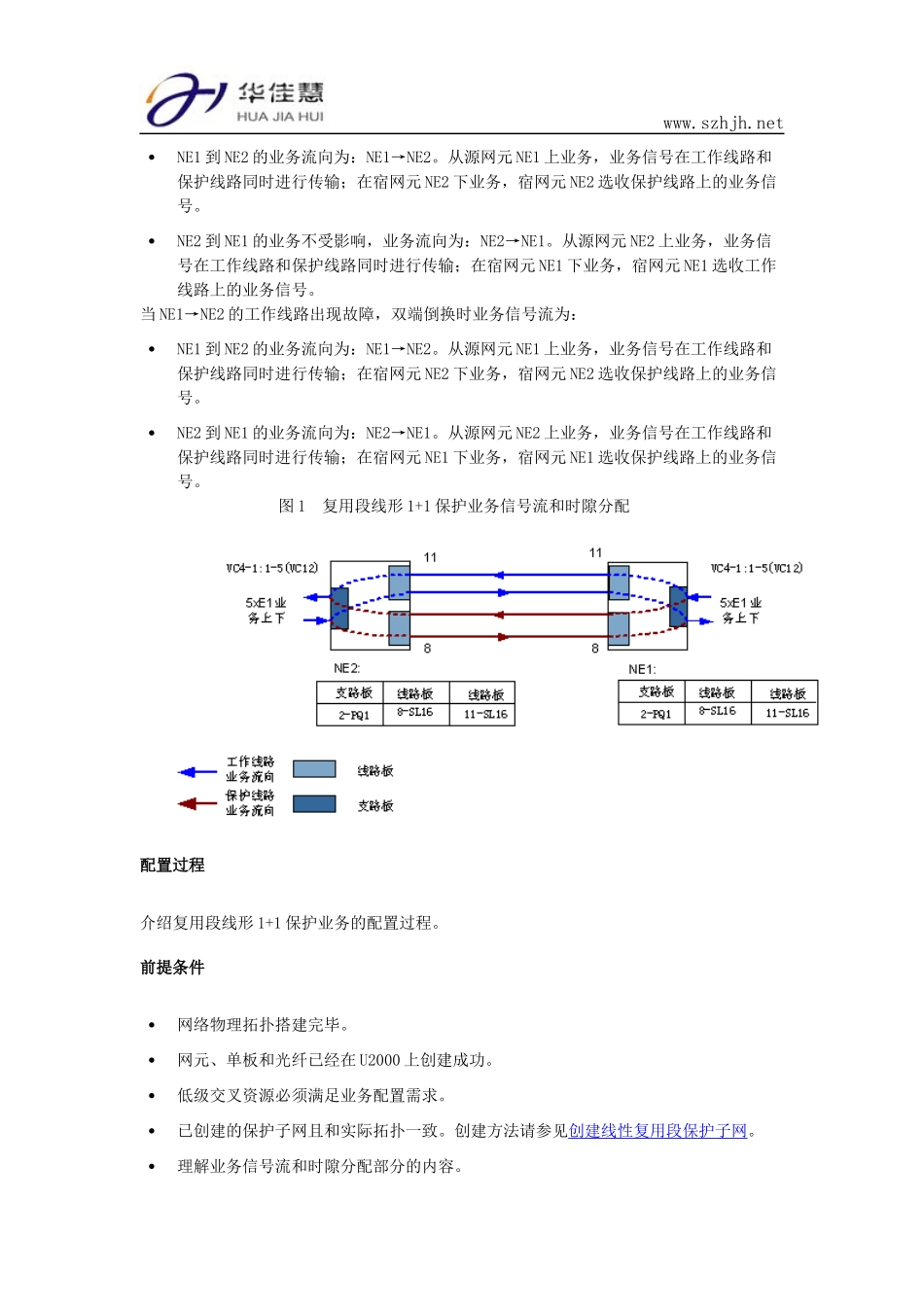

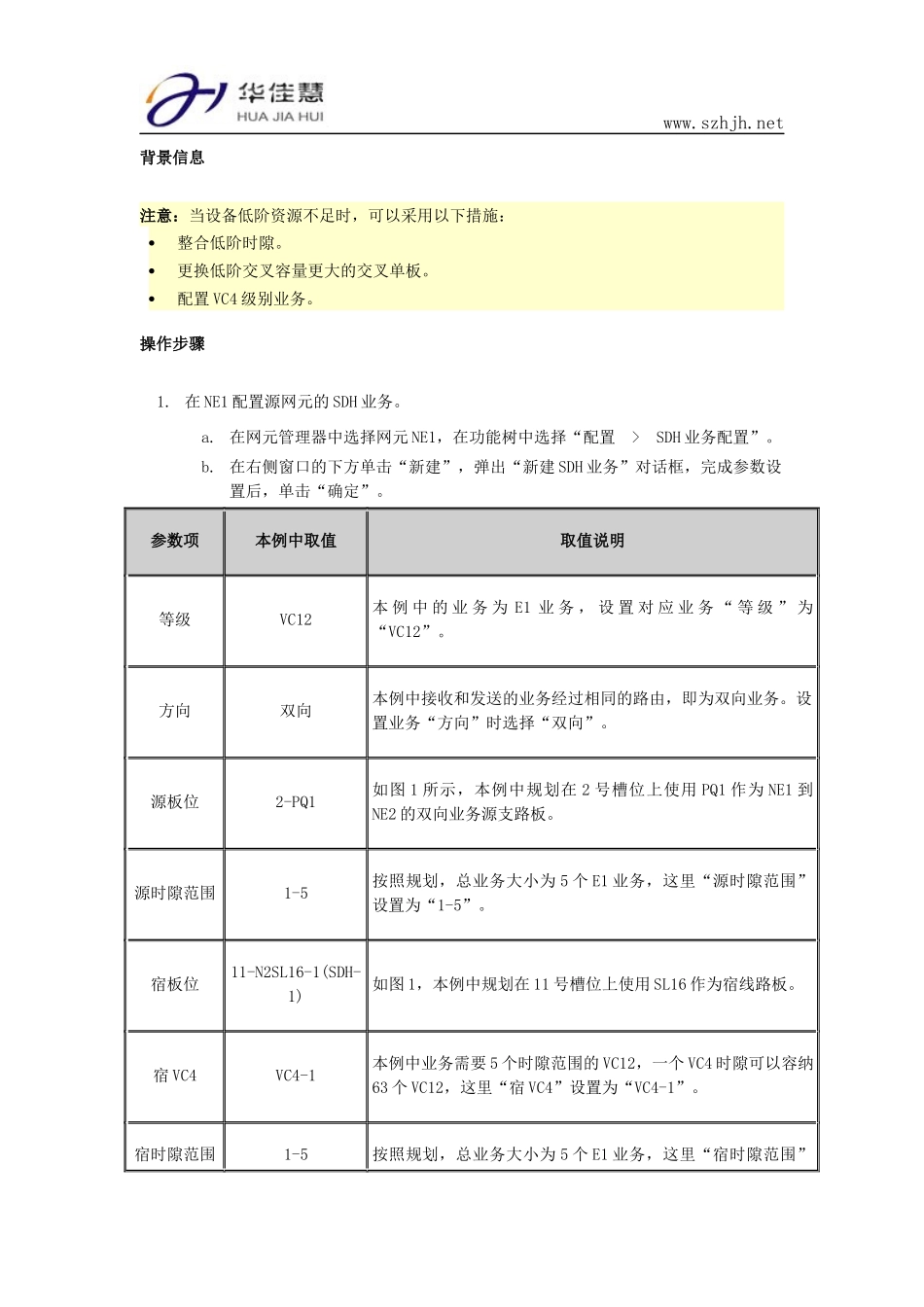

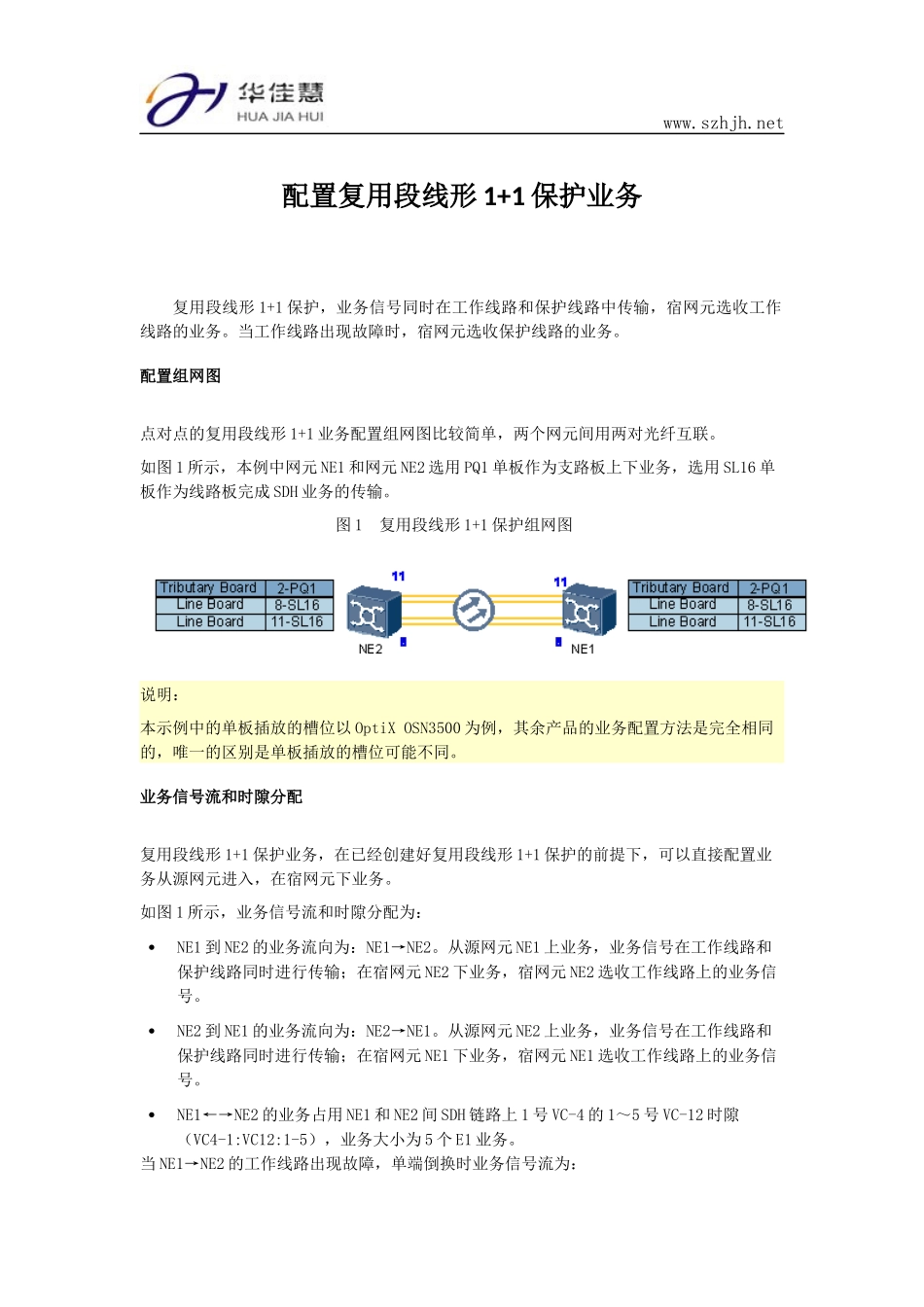

www.szhjh.net配置复用段线形1+1保护业务复用段线形1+1保护，业务信号同时在工作线路和保护线路中传输，宿网元选收工作线路的业务。当工作线路出现故障时，宿网元选收保护线路的业务。配置组网图点对点的复用段线形1+1业务配置组网图比较简单，两个网元间用两对光纤互联。如图1所示，本例中网元NE1和网元NE2选用PQ1单板作为支路板上下业务，选用SL16单板作为线路板完成SDH业务的传输。图1复用段线形1+1保护组网图说明：本示例中的单板插放的槽位以OptiXOSN3500为例，其余产品的业务配置方法是完全相同的，唯一的区别是单板插放的槽位可能不同。业务信号流和时隙分配复用段线形1+1保护业务，在已经创建好复用段线形1+1保护的前提下，可以直接配置业务从源网元进入，在宿网元下业务。如图1所示，业务信号流和时隙分配为：NE1到NE2的业务流向为：NE1→NE2。从源网元NE1上业务，业务信号在工作线路和保护线路同时进行传输；在宿网元NE2下业务，宿网元NE2选收工作线路上的业务信号。NE2到NE1的业务流向为：NE2→NE1。从源网元NE2上业务，业务信号在工作线路和保护线路同时进行传输；在宿网元NE1下业务，宿网元NE1选收工作线路上的业务信号。NE1←→NE2的业务占用NE1和NE2间SDH链路上1号VC-4的1～5号VC-12时隙（VC4-1:VC12:1-5），业务大小为5个E1业务。当NE1→NE2的工作线路出现故障，单端倒换时业务信号流为：www.szhjh.netNE1到NE2的业务流向为：NE1→NE2。从源网元NE1上业务，业务信号在工作线路和保护线路同时进行传输；在宿网元NE2下业务，宿网元NE2选收保护线路上的业务信号。NE2到NE1的业务不受影响，业务流向为：NE2→NE1。从源网元NE2上业务，业务信号在工作线路和保护线路同时进行传输；在宿网元NE1下业务，宿网元NE1选收工作线路上的业务信号。当NE1→NE2的工作线路出现故障，双端倒换时业务信号流为：NE1到NE2的业务流向为：NE1→NE2。从源网元NE1上业务，业务信号在工作线路和保护线路同时进行传输；在宿网元NE2下业务，宿网元NE2选收保护线路上的业务信号。NE2到NE1的业务流向为：NE2→NE1。从源网元NE2上业务，业务信号在工作线路和保护线路同时进行传输；在宿网元NE1下业务，宿网元NE1选收保护线路上的业务信号。图1复用段线形1+1保护业务信号流和时隙分配配置过程介绍复用段线形1+1保护业务的配置过程。前提条件网络物理拓扑搭建完毕。网元、单板和光纤已经在U2000上创建成功。低级交叉资源必须满足业务配置需求。已创建的保护子网且和实际拓扑一致。创建方法请参见创建线性复用段保护子网。理解业务信号流和时隙分配部分的内容。www.szhjh.net背景信息注意：当设备低阶资源不足时，可以采用以下措施：整合低阶时隙。更换低阶交叉容量更大的交叉单板。配置VC4级别业务。操作步骤1.在NE1配置源网元的SDH业务。a.在网元管理器中选择网元NE1，在功能树中选择“配置>SDH业务配置”。b.在右侧窗口的下方单击“新建”，弹出“新建SDH业务”对话框，完成参数设置后，单击“确定”。参数项本例中取值取值说明等级VC12本例中的业务为E1业务，设置对应业务“等级”为“VC12”。方向双向本例中接收和发送的业务经过相同的路由，即为双向业务。设置业务“方向”时选择“双向”。源板位2-PQ1如图1所示，本例中规划在2号槽位上使用PQ1作为NE1到NE2的双向业务源支路板。源时隙范围1-5按照规划，总业务大小为5个E1业务，这里“源时隙范围”设置为“1-5”。宿板位11-N2SL16-1(SDH-1)如图1，本例中规划在11号槽位上使用SL16作为宿线路板。宿VC4VC4-1本例中业务需要5个时隙范围的VC12，一个VC4时隙可以容纳63个VC12，这里“宿VC4”设置为“VC4-1”。宿时隙范围1-5按照规划，总业务大小为5个E1业务，这里“宿时隙范围”www.szhjh.net参数项本例中取值取值说明设置为“1-5”。2.在NE2配置宿网元的SDH业务。单击，在弹出的“网元导航树”中，选择NE2，单击“确定”。参数项本例中取值取值说明等级VC12本例中的业务为E1业务，设置对应业务“等级”为“VC12”。方向双向本例中接收和发送的业务经过相同的路由，即为双向业务。设置业务“方向”时选择“双向”。源...
