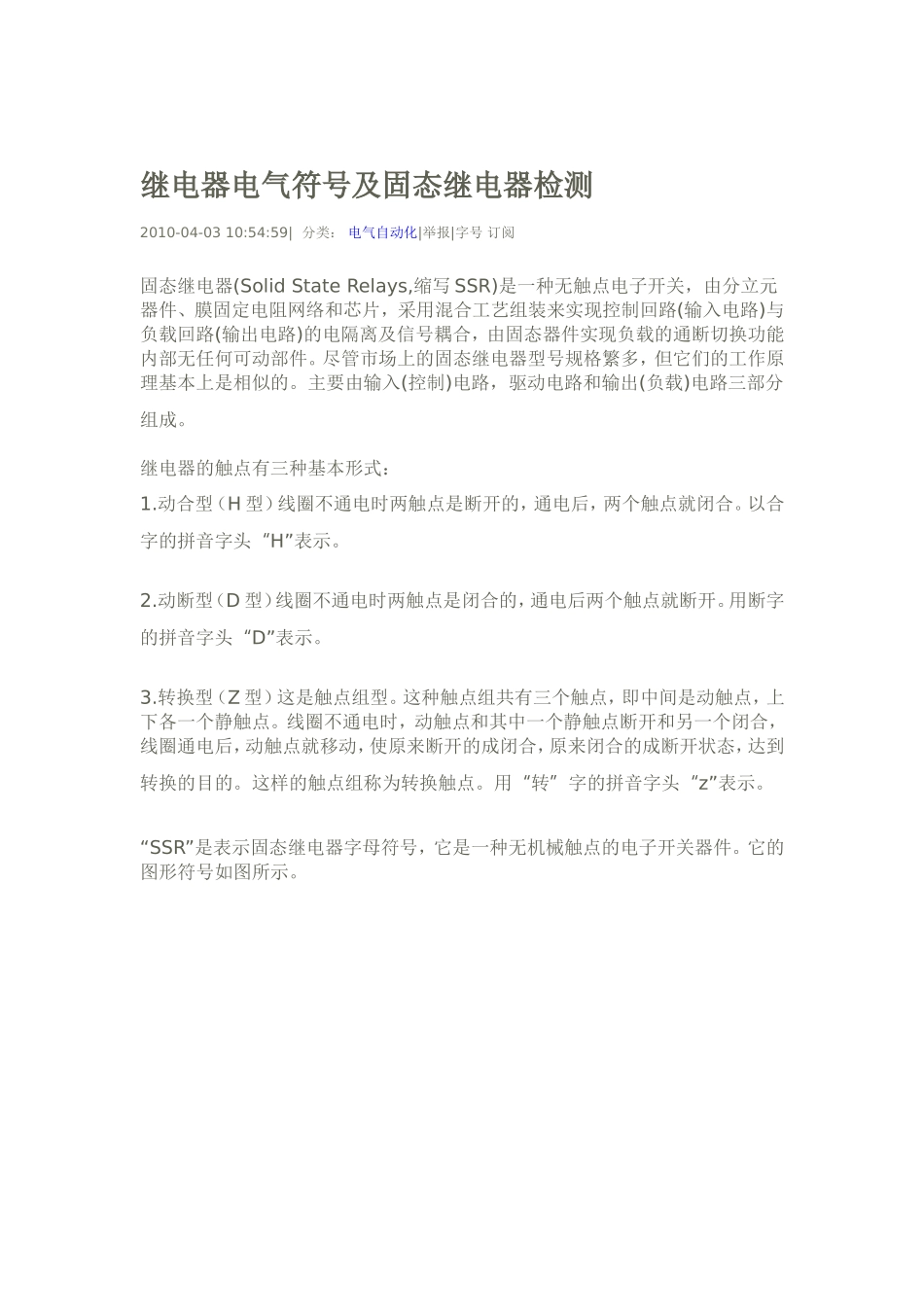

继电器电气符号及固态继电器检测2010-04-0310:54:59|分类：电气自动化|举报|字号订阅固态继电器(SolidStateRelays,缩写SSR)是一种无触点电子开关，由分立元器件、膜固定电阻网络和芯片，采用混合工艺组装来实现控制回路(输入电路)与负载回路(输出电路)的电隔离及信号耦合，由固态器件实现负载的通断切换功能内部无任何可动部件。尽管市场上的固态继电器型号规格繁多，但它们的工作原理基本上是相似的。主要由输入(控制)电路，驱动电路和输出(负载)电路三部分组成。继电器的触点有三种基本形式：1.动合型（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。以合字的拼音字头“H”表示。2.动断型（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。用断字的拼音字头“D”表示。3.转换型（Z型）这是触点组型。这种触点组共有三个触点，即中间是动触点，上下各一个静触点。线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。这样的触点组称为转换触点。用“转”字的拼音字头“z”表示。“SSR”是表示固态继电器字母符号，它是一种无机械触点的电子开关器件。它的图形符号如图所示。(1)固态继电器的特点固态继电器因为没有机械触点以及其他机械部件，因此它的可靠性非常高，寿命长，在通与断的瞬间不会产生电火花、更没有噪声，其开关速度相当快、工作频率也相当高。又因该种继电器的输入与输出间采用光耦合器，因此又具有良好的抗干扰性能。固态继电器另一个特点是驱动电压、电流很小，也就是给输入端一个很小的信号，就能完成对系统的控制。因此可由TTL、CMOS等数字电路直接驱动。所以被广泛应用于数字程控装置、数据处理系统的终端装置，以及其他各种自动控制系统。(2)固态继电器的类型按其所控制的负载电源进行区分有交流固态继电器(AC-SSR)和百流田态继电器(DC-SSR)。交流固态继电器能够控制交流负载电源的接通与断开，其输出开关器件多为双向晶闸管。直流固态继电器能够控制直流负载电源的接通与断开，其输出开关器件多为大功率晶闸管。(3)固态继电器的结构内部结构框图如图127所示。山输人电路与输出电路两大部分组成。输人电路为一个光隅合器，它能起到隔离与控制作用。输出电路由触发电路与开关电路组成，当光稠合器的发光二极管没有通电时，开关输出电路为断开状态，当发光二极管通电发光时，光稠合电路输出信号，经触发电路的放大后，使输出电路的开关元件达到饱和导通状态，从而完成了对负载电路的接通与断开。目前注塑机上大量使用固态继电器对温度进行控制，固态继电器对温控PID控制的可靠实现，有着很大的关系。所以了解固态继电器检测也是很有必要的。固态继电器简称SSR，是一种由集成电路和分立元件组合而成的一体化无触点电子开关元件，其输入端仅需要很小的控制电流，且能与TTL、CMOS等集成电路实现良好兼容。它的输出回路采用大功率晶体管或双向晶闸管作开关器件来接通或断开负载电源。由于在开关过程中无机械接触部件，因此具有工作可靠、寿命长、噪声低、开关速度快和工作频率高等特点。目前，这种器件已在许多自动化控制装置中取代了电磁式继电器，而且还广泛用于电磁继电器无法应用的领域。例如，计算机终端接口电路、数据处理系统的终端装置、数字程控装置、测量仪表中的微电机控制、各种调温装置、以及一些耐潮湿、耐腐蚀、易燃易爆的场合，均宜使用固态继电器作为开关器件。固态继电器的种类很多，按其所控制的负载电源区分，主要有交流固态继电器（AC－SSR）和直流固态继电器（DC－SSR）两类。其中，AC－SSR为四端器件，以双向晶闸管（TRIAC）作为开关器件，用以控制交流负载电源的通断，触点形式多为常开式：DC－SSR有的为五端器件，有的则为四端器件，以功率晶体管作为开关器件，用来控制直流负载电源的通断。固态继电器有小功率和大功率之分。小功率器件输出的负载电流比较小在1～2A左右。大功率器件，有的本身带有散热器，负载电流在5～10A左右，也有本身不大散热器的，使用时需加适当散热器。1．识别输入、输出引脚兼测好坏在交流固态...
