污水截流管道施工工艺VIP免费

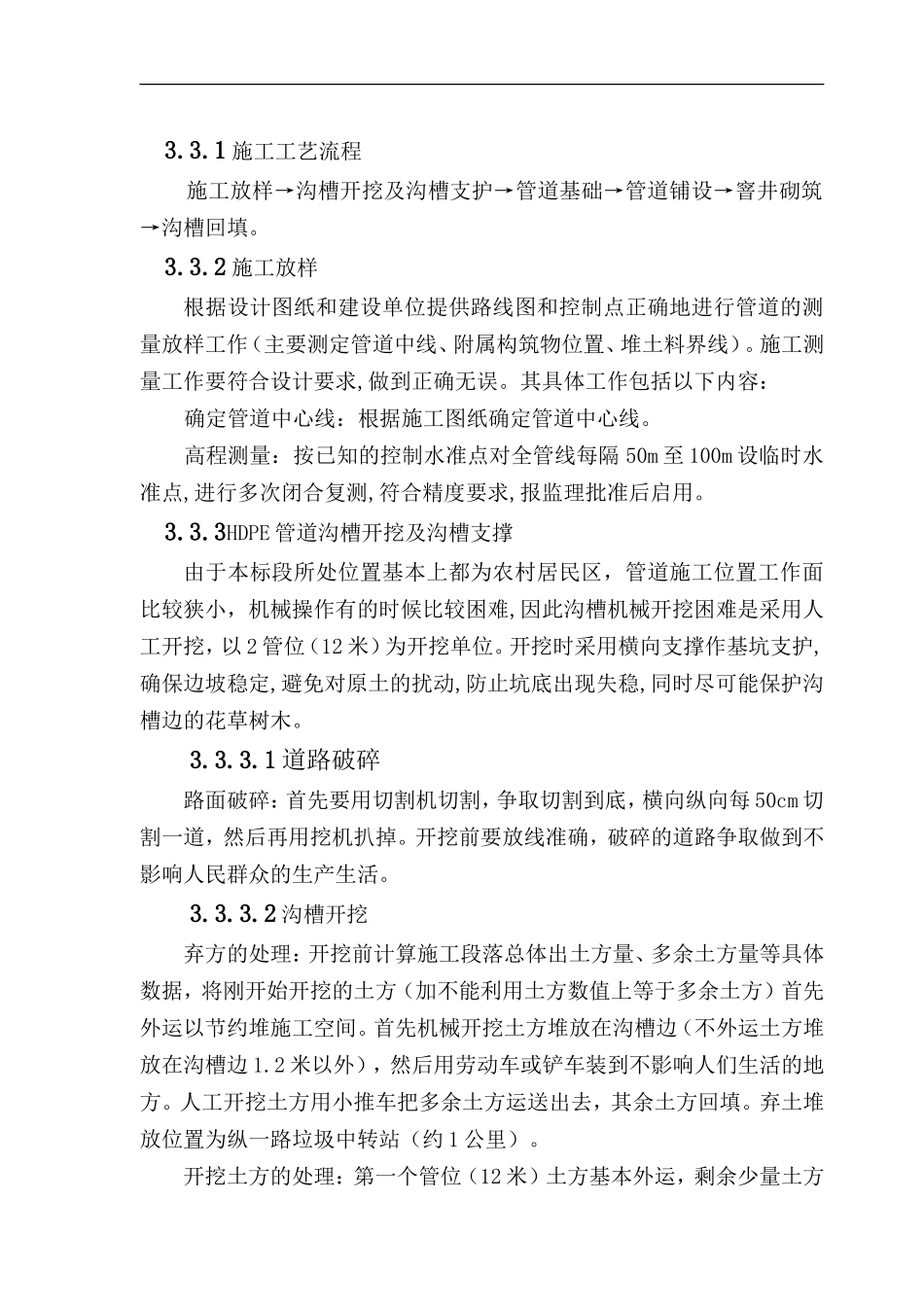

污水截流管道施工工艺_第1页
1/4

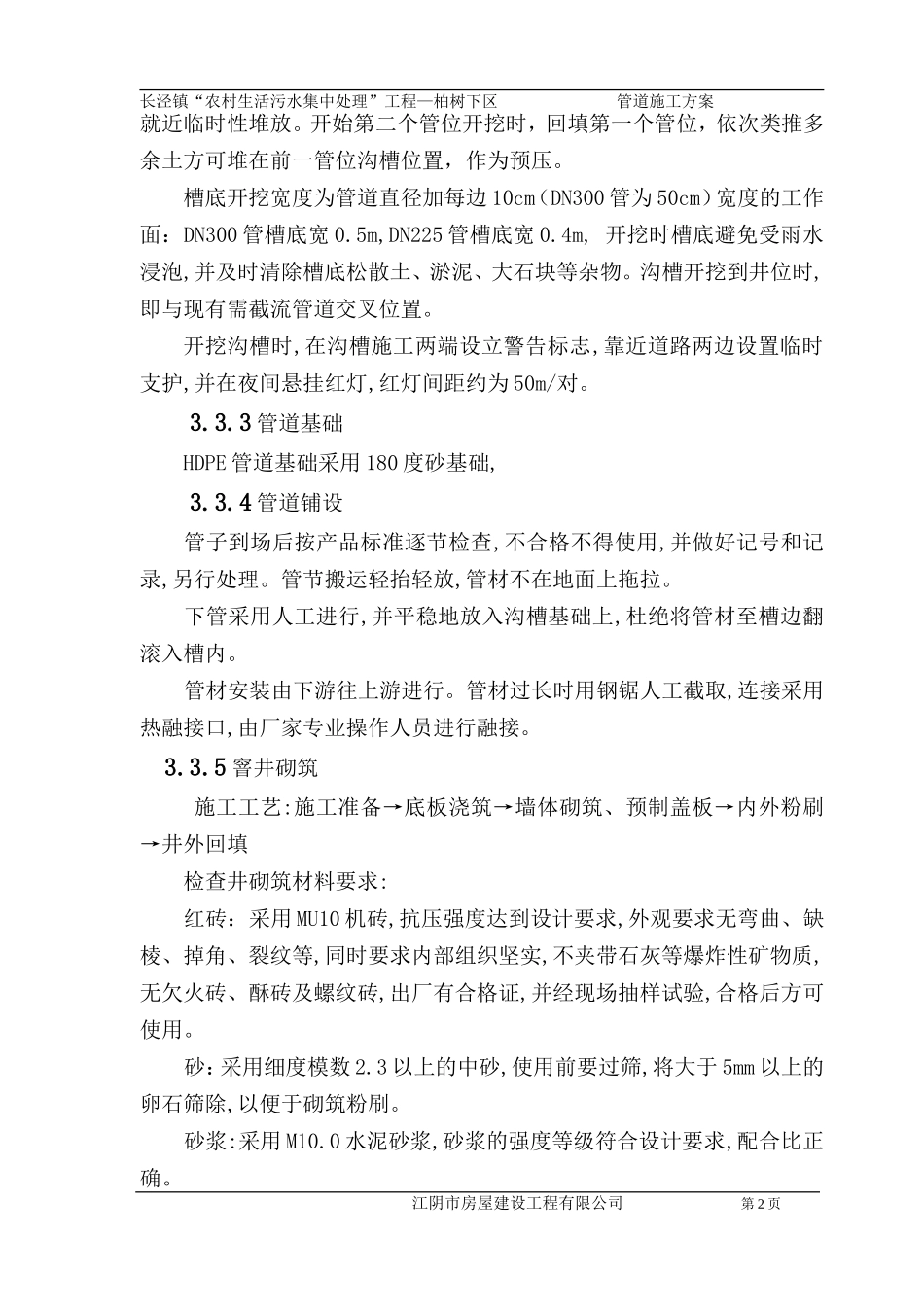

污水截流管道施工工艺_第2页
2/4

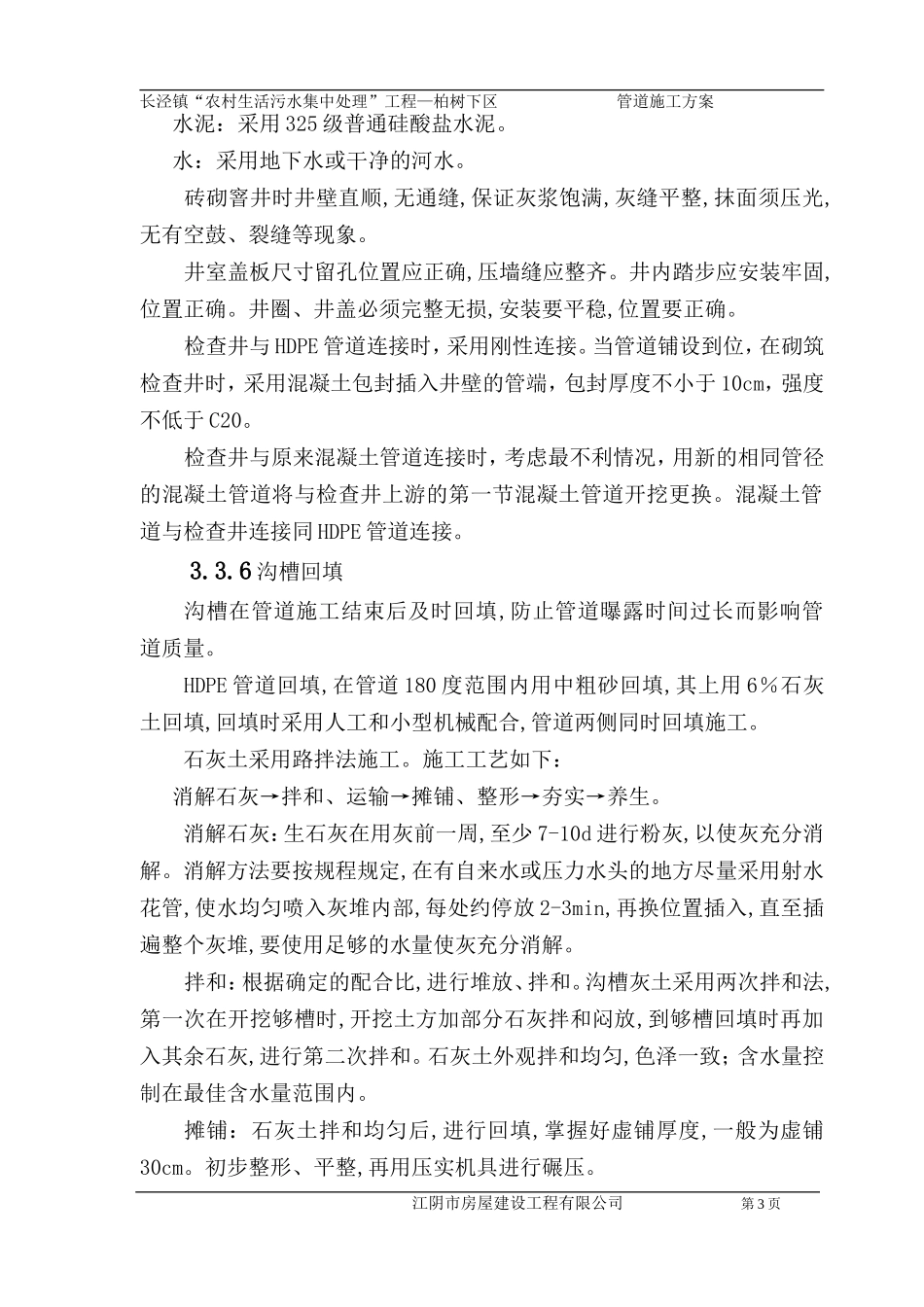

污水截流管道施工工艺_第3页
3/4
3.3.1施工工艺流程施工放样→沟槽开挖及沟槽支护→管道基础→管道铺设→窨井砌筑→沟槽回填。3.3.2施工放样根据设计图纸和建设单位提供路线图和控制点正确地进行管道的测量放样工作(主要测定管道中线、附属构筑物位置、堆土料界线)。施工测量工作要符合设计要求,做到正确无误。其具体工作包括以下内容:确定管道中心线:根据施工图纸确定管道中心线。高程测量:按已知的控制水准点对全管线每隔50m至100m设临时水准点,进行多次闭合复测,符合精度要求,报监理批准后启用。3.3.3HDPE管道沟槽开挖及沟槽支撑由于本标段所处位置基本上都为农村居民区,管道施工位置工作面比较狭小,机械操作有的时候比较困难,因此沟槽机械开挖困难是采用人工开挖,以2管位(12米)为开挖单位。开挖时采用横向支撑作基坑支护,确保边坡稳定,避免对原土的扰动,防止坑底出现失稳,同时尽可能保护沟槽边的花草树木。3.3.3.1道路破碎路面破碎:首先要用切割机切割,争取切割到底,横向纵向每50cm切割一道,然后再用挖机扒掉。开挖前要放线准确,破碎的道路争取做到不影响人民群众的生产生活。3.3.3.2沟槽开挖弃方的处理:开挖前计算施工段落总体出土方量、多余土方量等具体数据,将刚开始开挖的土方(加不能利用土方数值上等于多余土方)首先外运以节约堆施工空间。首先机械开挖土方堆放在沟槽边(不外运土方堆放在沟槽边1.2米以外),然后用劳动车或铲车装到不影响人们生活的地方。人工开挖土方用小推车把多余土方运送出去,其余土方回填。弃土堆放位置为纵一路垃圾中转站(约1公里)。开挖土方的处理:第一个管位(12米)土方基本外运,剩余少量土方长泾镇“农村生活污水集中处理”工程—柏树下区管道施工方案就近临时性堆放。开始第二个管位开挖时,回填第一个管位,依次类推多余土方可堆在前一管位沟槽位置,作为预压。槽底开挖宽度为管道直径加每边10cm(DN300管为50cm)宽度的工作面:DN300管槽底宽0.5m,DN225管槽底宽0.4m,开挖时槽底避免受雨水浸泡,并及时清除槽底松散土、淤泥、大石块等杂物。沟槽开挖到井位时,即与现有需截流管道交叉位置。开挖沟槽时,在沟槽施工两端设立警告标志,靠近道路两边设置临时支护,并在夜间悬挂红灯,红灯间距约为50m/对。3.3.3管道基础HDPE管道基础采用180度砂基础,3.3.4管道铺设管子到场后按产品标准逐节检查,不合格不得使用,并做好记号和记录,另行处理。管节搬运轻抬轻放,管材不在地面上拖拉。下管采用人工进行,并平稳地放入沟槽基础上,杜绝将管材至槽边翻滚入槽内。管材安装由下游往上游进行。管材过长时用钢锯人工截取,连接采用热融接口,由厂家专业操作人员进行融接。3.3.5窨井砌筑施工工艺:施工准备→底板浇筑→墙体砌筑、预制盖板→内外粉刷→井外回填检查井砌筑材料要求:红砖:采用MU10机砖,抗压强度达到设计要求,外观要求无弯曲、缺棱、掉角、裂纹等,同时要求内部组织坚实,不夹带石灰等爆炸性矿物质,无欠火砖、酥砖及螺纹砖,出厂有合格证,并经现场抽样试验,合格后方可使用。砂:采用细度模数2.3以上的中砂,使用前要过筛,将大于5mm以上的卵石筛除,以便于砌筑粉刷。砂浆:采用M10.0水泥砂浆,砂浆的强度等级符合设计要求,配合比正确。江阴市房屋建设工程有限公司第2页长泾镇“农村生活污水集中处理”工程—柏树下区管道施工方案水泥:采用325级普通硅酸盐水泥。水:采用地下水或干净的河水。砖砌窨井时井壁直顺,无通缝,保证灰浆饱满,灰缝平整,抹面须压光,无有空鼓、裂缝等现象。井室盖板尺寸留孔位置应正确,压墙缝应整齐。井内踏步应安装牢固,位置正确。井圈、井盖必须完整无损,安装要平稳,位置要正确。检查井与HDPE管道连接时,采用刚性连接。当管道铺设到位,在砌筑检查井时,采用混凝土包封插入井壁的管端,包封厚度不小于10cm,强度不低于C20。检查井与原来混凝土管道连接时,考虑最不利情况,用新的相同管径的混凝土管道将与检查井上游的第一节混凝土管道开挖更换。混凝土管道与检查井连接同HDPE管道连接。3.3.6沟槽回填沟槽在管道施工结束后及时回填,防止管道曝露时间过长而影响管道质量。HDPE管道回填,在管道180度范围内用中粗砂回填,其上用6%石灰土回填,回填时...
