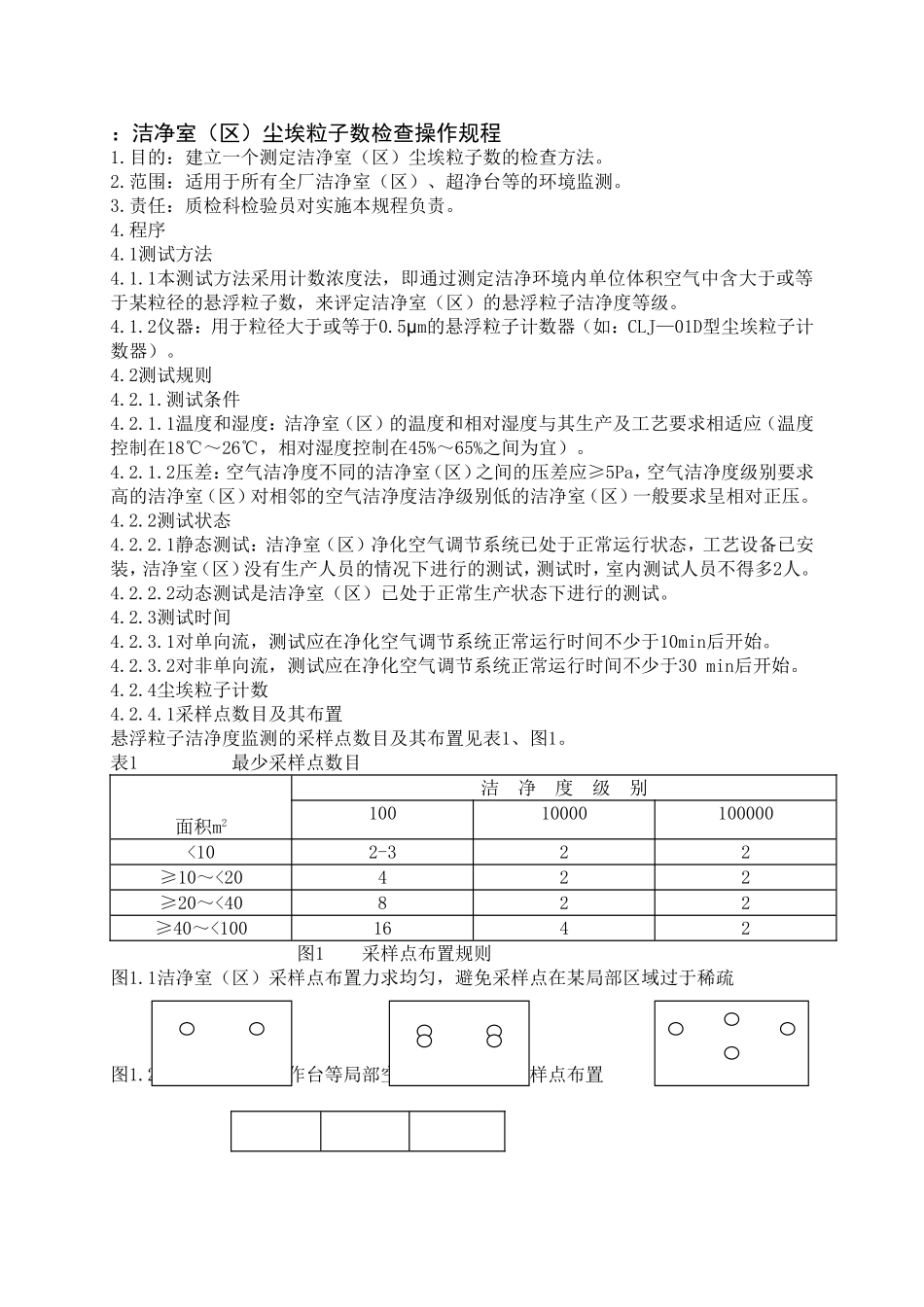

洁净室(区)尘埃粒子数检查操作规程VIP免费

：洁净室（区）尘埃粒子数检查操作规程1.目的：建立一个测定洁净室（区）尘埃粒子数的检查方法。2.范围：适用于所有全厂洁净室（区）、超净台等的环境监测。3.责任：质检科检验员对实施本规程负责。4.程序4.1测试方法4.1.1本测试方法采用计数浓度法，即通过测定洁净环境内单位体积空气中含大于或等于某粒径的悬浮粒子数，来评定洁净室（区）的悬浮粒子洁净度等级。4.1.2仪器：用于粒径大于或等于0.5μm的悬浮粒子计数器（如：CLJ—01D型尘埃粒子计数器）。4.2测试规则4.2.1.测试条件4.2.1.1温度和湿度：洁净室（区）的温度和相对湿度与其生产及工艺要求相适应（温度控制在18℃～26℃，相对湿度控制在45%～65%之间为宜）。4.2.1.2压差：空气洁净度不同的洁净室（区）之间的压差应≥5Pa，空气洁净度级别要求高的洁净室（区）对相邻的空气洁净度洁净级别低的洁净室（区）一般要求呈相对正压。4.2.2测试状态4.2.2.1静态测试：洁净室（区）净化空气调节系统已处于正常运行状态，工艺设备已安装，洁净室（区）没有生产人员的情况下进行的测试，测试时，室内测试人员不得多2人。4.2.2.2动态测试是洁净室（区）已处于正常生产状态下进行的测试。4.2.3测试时间4.2.3.1对单向流，测试应在净化空气调节系统正常运行时间不少于10min后开始。4.2.3.2对非单向流，测试应在净化空气调节系统正常运行时间不少于30min后开始。4.2.4尘埃粒子计数4.2.4.1采样点数目及其布置悬浮粒子洁净度监测的采样点数目及其布置见表1、图1。表1最少采样点数目面积m2洁净度级别10010000100000<102-322≥10～<20422≥20～<40822≥40～<1001642图1采样点布置规则图1.1洁净室（区）采样点布置力求均匀，避免采样点在某局部区域过于稀疏图1.2层流罩，洁净工作台等局部空气净化设施的采样点布置↓↓↓↓↓4.2.4.2采样点一般在离地面0.8m高度的水平面上均匀布置。4.2.4.3采样点的限度对任何小洁净室或局部空气净化区域，采样点的数目不得少于2个，总采样次数不得少于5次。每个采样点的采样次数可以多于1次，且不同采样点的采样次数可以不同。4.2.4.4采样量每次2.83升/分4.2.4.5采样注意事项4.2.4.5.1在确认洁净室（区）送风量和压差达到要求后，方可进行采样。4.2.4.5.2对于单向流、计数器采样管口朝向应正对气流方向，对于非单向流，采样管口宜向上。4.2.4.5.3布置采样点时，应避开回风口。4.2.4.5.4采样时，测试人员应在采样口的下风侧。4.3结果计算悬浮粒子浓度的采样数据应按下述步骤作统计计算：4.3.1采样点的平均粒子浓度A=C1+C2+…+CNN式中：A——某一采样点的平均粒子浓度（粒/m3）Ci——某一采样点的粒子浓度（i=1、2、…、N）（粒/m3）N——某一采样点上的采样次数（次）4.3.2平均值的均值M=A1+A2+……ALL式中：M——平均值的均值，即洁净室（区）的平均粒子浓度，粒/m3；Ai——某一采样点的平均粒子浓度（i=1、2、…,L）（粒/m3）；L——某一洁净室（区）内的总采样点数（个）。4.3.3标准误差SE=√（A1-M）2+（A2-M）2+…（AL-M）2L（L-1）式中：SE——平均值均值的标准误差，粒/m3。4.3.4置信上限UCL=M+t×SE式中：UCL——平均值均值的95%置信上限，粒/m3；t——95%置信上限的t分布系数，见下表。采样点数L23456789>9t6.312.922.352.132.021.941.901.86-注：当采样点数多于9点时，不需要计算UCL4.4结果评定：判断悬浮粒子洁净度级别应根据下述二个条件。4.4.1每个采样点的平均粒子浓度必须低于或等于规定的级别界限，即Ai≤级别界限。4.4.2全部采样点的粒子浓度平均值均值的95%置信上限必须低于或等于规定的级别界限，即UCL≤级别界限。4.5注意事项所用仪器必须每年检定一次。检定合格者方可使用。
