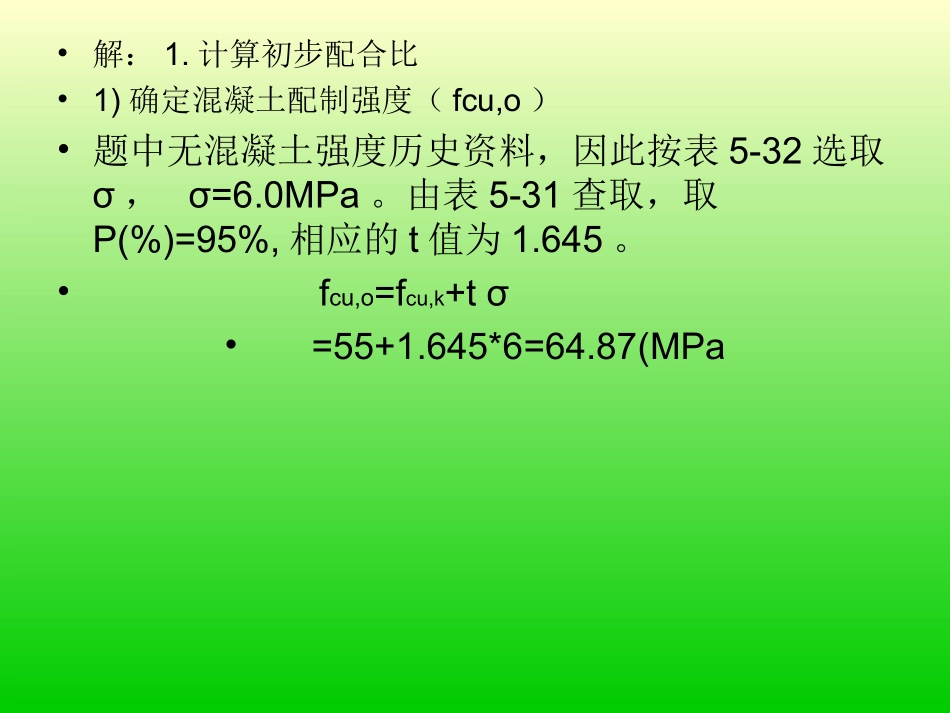

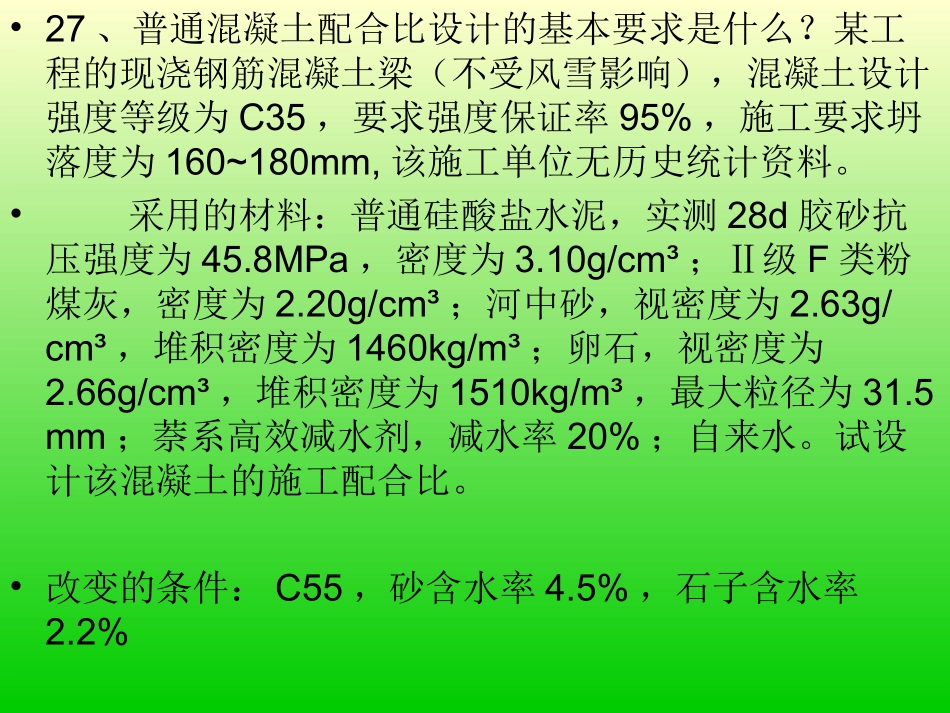

•27、普通混凝土配合比设计的基本要求是什么?某工程的现浇钢筋混凝土梁(不受风雪影响),混凝土设计强度等级为C35,要求强度保证率95%,施工要求坍落度为160~180mm,该施工单位无历史统计资料。•采用的材料:普通硅酸盐水泥,实测28d胶砂抗压强度为45.8MPa,密度为3.10g/cm³;Ⅱ级F类粉煤灰,密度为2.20g/cm³;河中砂,视密度为2.63g/cm³,堆积密度为1460kg/m³;卵石,视密度为2.66g/cm³,堆积密度为1510kg/m³,最大粒径为31.5mm;萘系高效减水剂,减水率20%;自来水。试设计该混凝土的施工配合比。•改变的条件:C55,砂含水率4.5%,石子含水率2.2%•1)答:普通混凝土配合比设计的基本要求是:•①混凝土硬化之前的性能要求:和易性;•②混凝土硬化之后的性能要求:强度和耐久性;•③经济性要求:节约水泥以降低成本•解:1.计算初步配合比•1)确定混凝土配制强度(fcu,o)•题中无混凝土强度历史资料,因此按表5-32选取σ,σ=6.0MPa。由表5-31查取,取P(%)=95%,相应的t值为1.645。•fcu,o=fcu,k+tσ•=55+1.645*6=64.87(MPa•2)确定水胶比(W/B)•①确定胶凝材料28d胶砂抗压强度值fb。•查表5-26得粉煤灰影响系数γf=0.75。水泥28d胶砂抗压强度fce=45.8MPa。胶凝材料28d胶砂抗压强度fb=γf*fce=0.75*45.8=34.35(MPa)•②计算水胶比(W/B)•W/B=αa*fb/(fcu,o+αa*αb*fb)•=0.49*34.35/(64.87+0.49*0.13*34.35)=0.25•查表5-34,现浇钢筋混凝土梁处于盐渍土环境,最大水胶比为0.40,因此水胶比0.25符合耐久性要求。•查表5-35,对于采用最大粒径为31.5mm的卵石混凝土,当所需坍落度为160~180mm时,取坍落度为170mm,根据表5-35下的注释③可得Wo’=205kg/m³,所以1m³混凝土的用水量为Wo=Wo’*(1-β)=205*(1-20%)=164(kg)•4)计算胶凝材料用量(Bo)•Bo=Wo/(W/B)=164/0.25=656(kg)•查表5-36,最大水胶比为0.45时,对应的钢筋混凝土最小胶凝材料用量为330kg,因此Bo=656kg符合耐久性要求•5)计算Ⅱ级F类粉煤灰用量(Fo)•查表5-37可知,水胶比小于0.40时,用普通硅酸盐水泥配制的钢筋混凝土,其粉煤灰最大掺量为35%,结合表5-26粉煤灰影响系数γf(0.75),粉煤灰掺量βf定为30%。•Fo=Bo*βf=656*30%=196.8(kg)•6)计算水泥用量(Co)•Co=Bo-Fo=656-196.8=459.2(kg)•7)确定砂率(Sp)•查表5-38,对于最大粒径为31.5mm的卵石配制的混凝土,当水胶比为0.25时,其砂率值可选取Sp=31%•8)计算砂、石用量(So,Go)•用体积法计算,即•C0/3.1+F0/2.2+So/2.63+Go/2.66+164/1+10*1=1000•So/(So+Go)*100%=31%•解此联立方程得,So=567kg,Go=1262kg[这边结果不对,自己再算算]•9)列出混凝土初步配合比•1m³混凝土各材料用量:水泥459.2kg,粉煤灰196.8kg,砂子567kg,卵石1262kg,水164kg。•质量比为:水泥:粉煤灰:砂:石:水•=1:0.42:1.25:2.75:0.36•2.计算施工配合比•因为砂含水率为4.5%;石子含水率为2.2%。•则施工配合比如下:•水泥C施=459.2kg;•粉煤灰F施=196.8kg;•砂子S施=567*(1+2.2%)=579.474kg;•石子G施=1262*(1+4.5%)=1318.79kg;•水W施=164-567*2.2%-1262*4.5%=94.736kg。•第八组:田野、周荣、毛晓杰、李鸿洲、马琳
