镀铬与镀硬铬的区别VIP免费

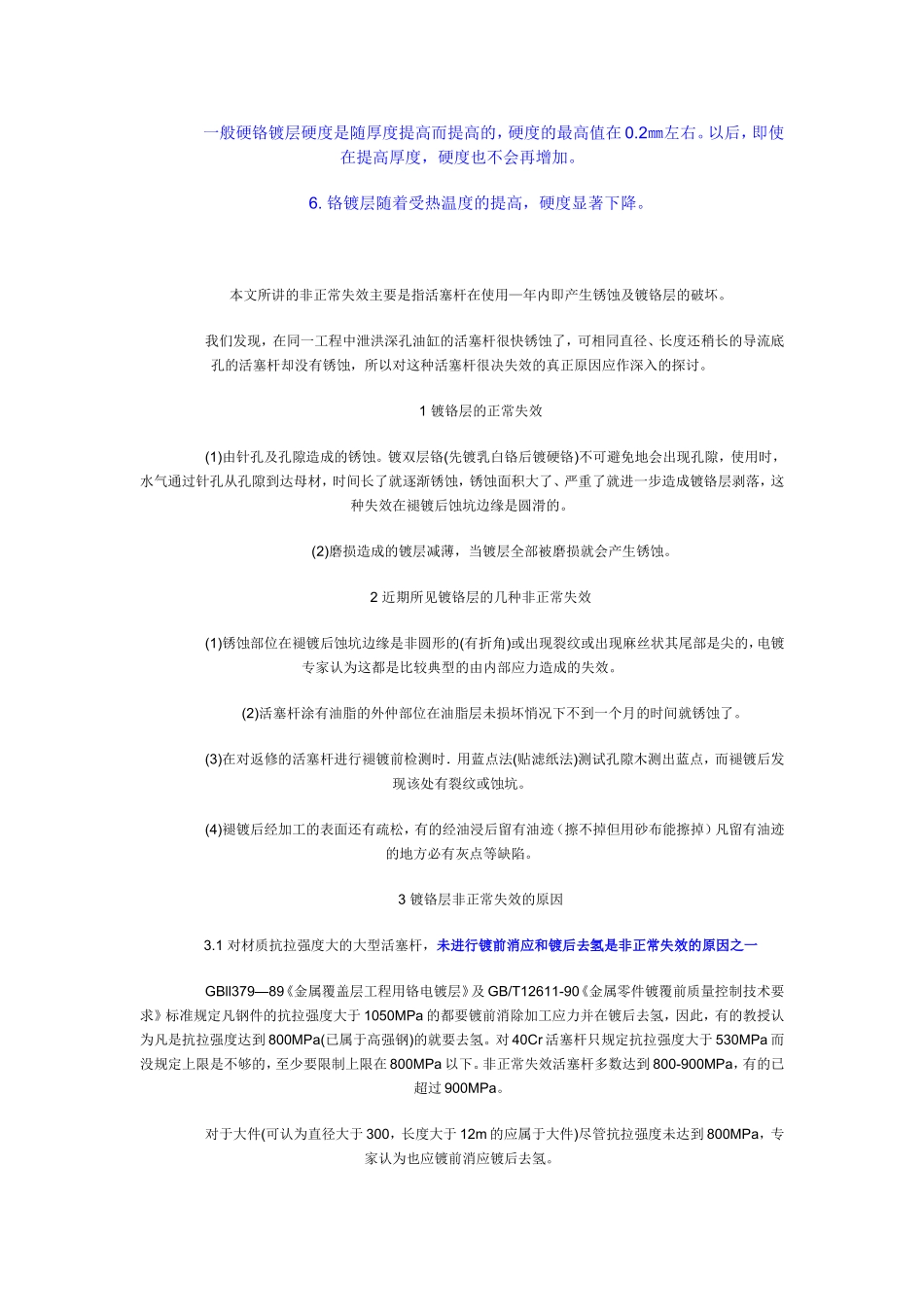

镀铬与镀硬铬有什么区别镀铬是泛指电镀铬镀铬有两种的，一种是装饰铬，一种是硬铬。镀硬铬是比较好的一种增加表面硬度的方法，但是它的优缺点很多，所以好多情况下都没采用。优点一，表面光洁度好，优点二，不会生锈，一点锈斑都不会有；三，镀的过程中原零件变形小。四，如果零件尺寸不到位，可以通过加几丝铬来达到尺寸（如12楼所说的修补，当然了，这是优点，也是个缺点，所以要镀铬的零件都要放余量了）。优点五，表面比较美观。等等缺点一，价格高，不光镀的费用高，而且镀后还要再加工。缺点二，不适合表面比较复杂的零件，缺点三，厚度太薄，一般只有0。05-0。15mm左右，缺点四，对零件表面的光洁度要求比较高。等等镀硬铬一般采用比较多的是常在高温条件下使用的机械，如：模具等镀装饰铬顾名思义，主要目的就是为了表面光亮、外形美观、防锈等等。根据其目的来判断要镀那种铬1.铬酐浓度和硬度的关系在其它工艺条件相同的时候，铬酐浓度低时硬度高。但浓度低，镀液变化快，不稳定。2.硫酸含量和硬度的关系在正常的镀铬工艺规范中。铬酐与硫酸的比值应该保持在100：1。在其它浓度不变时，提高硫酸含量，铬层的硬度也相应增高。但在二者比值为100：1.4，再提高硫酸含量硬度值又会下降。3.电流密度和硬度的关系在正常温度下，铬层硬度随着电流密度的增加而提高。当电流密度达到一定极限时硬度趋向稳定。4.镀铬液稳定和硬度的关系在较高温度（65～75℃）下，由稀溶液镀出的铬层比由浓镀液镀出的铬层硬度高15～20％；在较低温度（35～45℃）下，由稀溶液镀出的铬层比由浓镀液镀出的铬层硬度没有多大差别。5.镀铬层厚度与硬度的关系一般硬铬镀层硬度是随厚度提高而提高的，硬度的最高值在0.2㎜左右。以后，即使在提高厚度，硬度也不会再增加。6.铬镀层随着受热温度的提高，硬度显著下降。本文所讲的非正常失效主要是指活塞杆在使用—年内即产生锈蚀及镀铬层的破坏。我们发现，在同一工程中泄洪深孔油缸的活塞杆很快锈蚀了，可相同直径、长度还稍长的导流底孔的活塞杆却没有锈蚀，所以对这种活塞杆很决失效的真正原因应作深入的探讨。1镀铬层的正常失效(1)由针孔及孔隙造成的锈蚀。镀双层铬(先镀乳白铬后镀硬铬)不可避免地会出现孔隙，使用时，水气通过针孔从孔隙到达母材，时间长了就逐渐锈蚀，锈蚀面积大了、严重了就进一步造成镀铬层剥落，这种失效在褪镀后蚀坑边缘是圆滑的。(2)磨损造成的镀层减薄，当镀层全部被磨损就会产生锈蚀。2近期所见镀铬层的几种非正常失效(1)锈蚀部位在褪镀后蚀坑边缘是非圆形的(有折角)或出现裂纹或出现麻丝状其尾部是尖的，电镀专家认为这都是比较典型的由内部应力造成的失效。(2)活塞杆涂有油脂的外仲部位在油脂层未损坏悄况下不到一个月的时间就锈蚀了。(3)在对返修的活塞杆进行褪镀前检测时．用蓝点法(贴滤纸法)测试孔隙木测出蓝点，而褪镀后发现该处有裂纹或蚀坑。(4)褪镀后经加工的表面还有疏松，有的经油浸后留有油迹（擦不掉但用砂布能擦掉）凡留有油迹的地方必有灰点等缺陷。3镀铬层非正常失效的原因3.1对材质抗拉强度大的大型活塞杆，未进行镀前消应和镀后去氢是非正常失效的原因之一GBll379—89《金属覆盖层工程用铬电镀层》及GB/T12611-90《金属零件镀覆前质量控制技术要求》标准规定凡钢件的抗拉强度大于1050MPa的都要镀前消除加工应力并在镀后去氢，因此，有的教授认为凡是抗拉强度达到800MPa(已属于高强钢)的就要去氢。对40Cr活塞杆只规定抗拉强度大于530MPa而没规定上限是不够的，至少要限制上限在800MPa以下。非正常失效活塞杆多数达到800-900MPa，有的已超过900MPa。对于大件(可认为直径大于300，长度大于12m的应属于大件)尽管抗拉强度未达到800MPa，专家认为也应镀前消应镀后去氢。前面谈到的导流底孔活塞杆可能就是因为镀前采取停置(7D)时效消应和镀后又进行厂去氢才至今未锈蚀(泄洪深孔活塞杆却未进行镀前消应和镀后去氢)。关于镀前小消应及镀后不去氢的坏处，有些专家分析认为。镀铬时20%的电流用在镀铬上，20%的电流用在还原六价铬上，而60%的电流用于析氢。电镀时必然会折出镀液中的氢，析出的氢一部分进入人气，也有一部...
