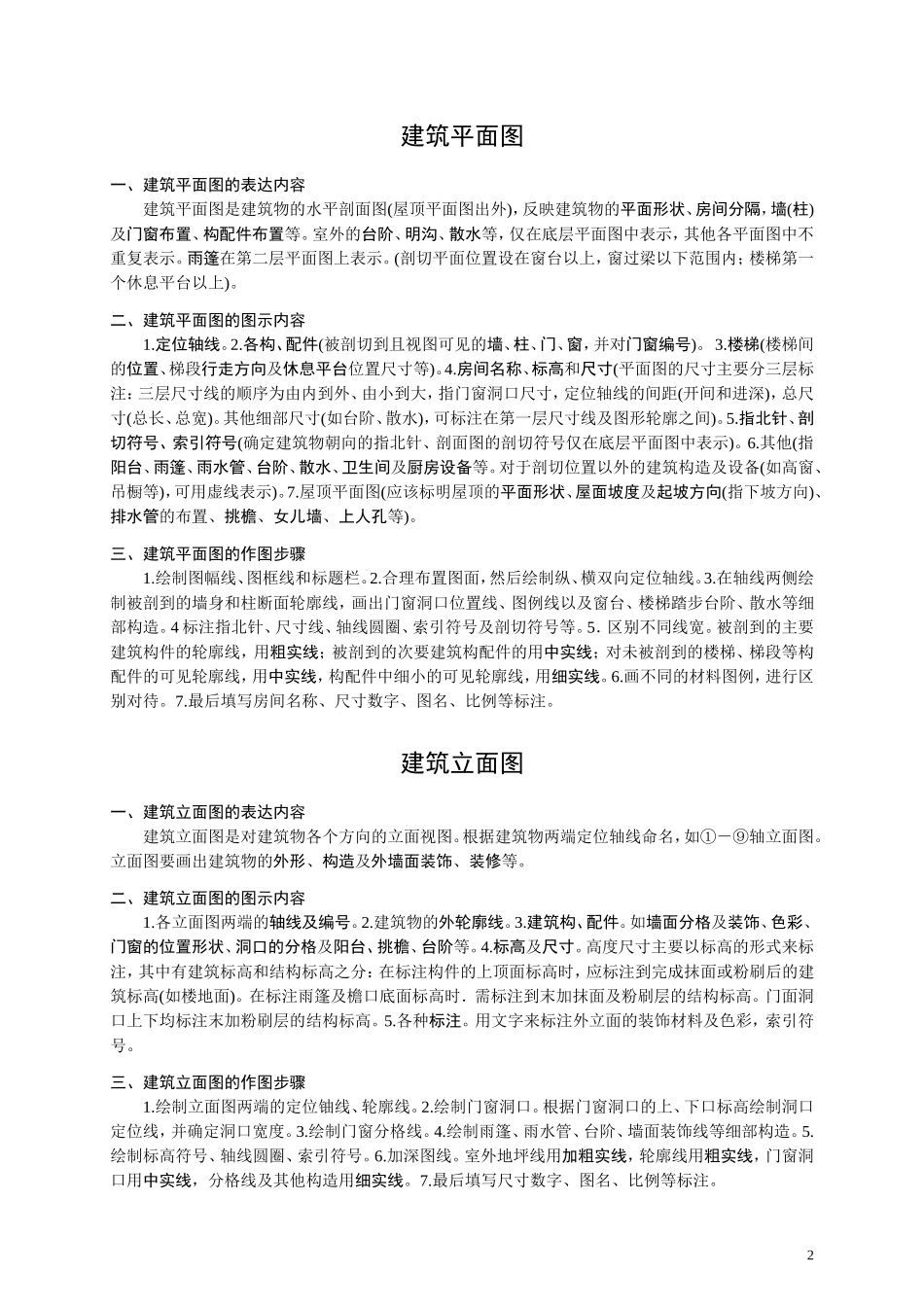

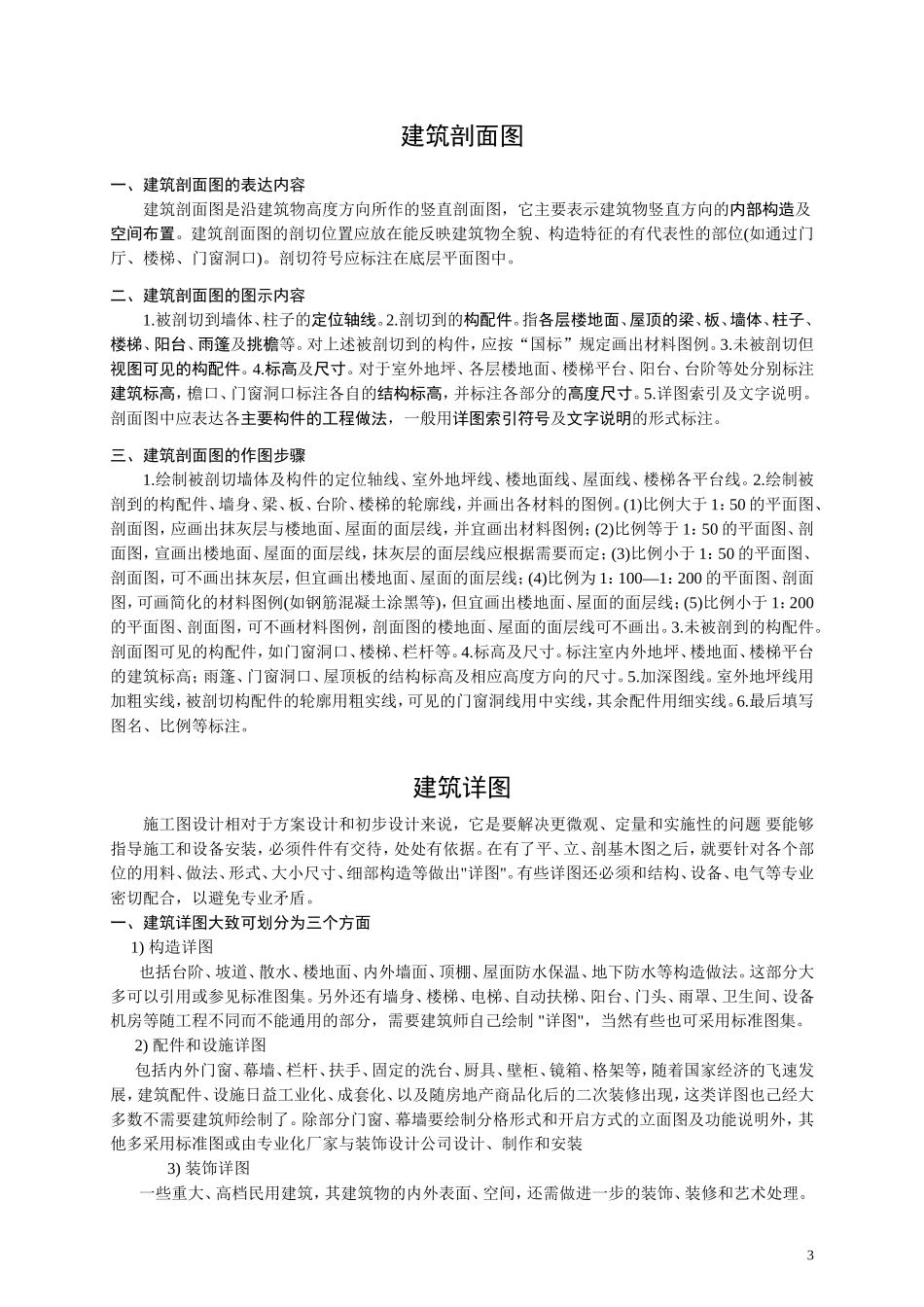

建筑施工图制图要求图幅——各号图纸按制图标准的尺寸。先画好边框线，再按标准尺寸画好图标（图标应在图纸的右下角），然后再布图。图纸编号——分建施和结施编号。用两位数，如建施01、建施02……，结施01、结施02……。图纸顺序——按目录、设计总说明、建施、结施的顺序装订。布图——可以横布，也可以竖布，竖布时图标相应改变位置。一张图纸上只能一个方向布图，不允许两个方向布图。一般底层平面图布在图纸的左下角，上北下南方向。底层平面图上面布主立面图，主立面图的右边布剖面图。注意留出标尺寸和写图名的地方1、平面图：表示柱子、墙体、门窗的位置，该平面的标高。在一个平面图上表示几个不同标高的平面，要分别标注标高；几个标高不同的平面用一个平面图表示，同时标注几个标高。剖切符号一定要标注在底层平面图上。2、立面图：建筑物立面上的可见线条和门窗的高度用标高表示。建筑物首尾和转折处标注轴线。标注建筑物外墙装修的材料和颜色。地平线伸出建筑物两端并加粗。不要出现尺寸标注。3、剖面图：表示建筑物内部构造、层高、门窗洞口高度、墙段的高度。左、右、下边均用尺寸线标注，各层楼地面和楼梯歇台上标注标高。索引符号均标注在剖面图上。尽量避免转折剖。要求——（1）图名——写在每个图的正下方。注意图名的正确性。图名下画粗线以显目。（2）线条——要有粗细对比。墙、柱子、剖到部分、直接看到部分用粗线，门窗、尺寸线、未剖到部分、间接看到部分用细线。（3）图例——各种材料的剖面均用其相应的图例表示。混凝土构件剖面均涂黑。1：100图上的轴线圆圈直径8mm。标注——（1）尺寸：除标高外其余尺寸单位均为毫米。平面图要标注三道尺寸线：最外面一道为建筑物总尺寸，第二道为开间或进深尺寸，第三道为门窗洞口宽度和墙段长度的尺寸。所有尺寸均为轴线之间尺寸。（2）轴线：细点划线表示。主轴线的横向轴线用阿拉伯数字表示，竖向轴线用大写的英文字母表示（不能用O、I、Z）。分轴线用前面主轴线为分母、分轴线的顺序为分子来表示。（3）比例：标注在图名的右下角。（4）剖切符号：注意标注视线的方向。注意剖切位置。（5）索引符号与详图符号：细线引出圆圈，注意本图和其他图的区别。详图符号圈里面只有一个数字。（6）引出线：细线引出到图外面。（7）对称：完全对称的建筑物可以只画一半，标注对称符号表示。（8）文字：注意文字方向。1建筑平面图一、建筑平面图的表达内容建筑平面图是建筑物的水平剖面图(屋顶平面图出外)，反映建筑物的平面形状、房间分隔，墙(柱)及门窗布置、构配件布置等。室外的台阶、明沟、散水等，仅在底层平面图中表示，其他各平面图中不重复表示。雨篷在第二层平面图上表示。(剖切平面位置设在窗台以上，窗过梁以下范围内；楼梯第一个休息平台以上)。二、建筑平面图的图示内容1.定位轴线。2.各构、配件(被剖切到且视图可见的墙、柱、门、窗，并对门窗编号)。3.楼梯(楼梯间的位置、梯段行走方向及休息平台位置尺寸等)。4.房间名称、标高和尺寸(平面图的尺寸主要分三层标注：三层尺寸线的顺序为由内到外、由小到大，指门窗洞口尺寸，定位轴线的间距(开间和进深)，总尺寸(总长、总宽)。其他细部尺寸(如台阶、散水)，可标注在第一层尺寸线及图形轮廓之间)。5.指北针、剖切符号、索引符号(确定建筑物朝向的指北针、剖面图的剖切符号仅在底层平面图中表示)。6.其他(指阳台、雨篷、雨水管、台阶、散水、卫生间及厨房设备等。对于剖切位置以外的建筑构造及设备(如高窗、吊橱等)，可用虚线表示)。7.屋顶平面图(应该标明屋顶的平面形状、屋面坡度及起坡方向(指下坡方向)、排水管的布置、挑檐、女儿墙、上人孔等)。三、建筑平面图的作图步骤1.绘制图幅线、图框线和标题栏。2.合理布置图面，然后绘制纵、横双向定位轴线。3.在轴线两侧绘制被剖到的墙身和柱断面轮廓线，画出门窗洞口位置线、图例线以及窗台、楼梯踏步台阶、散水等细部构造。4标注指北针、尺寸线、轴线圆圈、索引符号及剖切符号等。5．区别不同线宽。被剖到的主要建筑构件的轮廓线，用粗实线；被剖到的次要建筑构配件的用中实线；对未被剖到的楼梯、梯段等构配...
