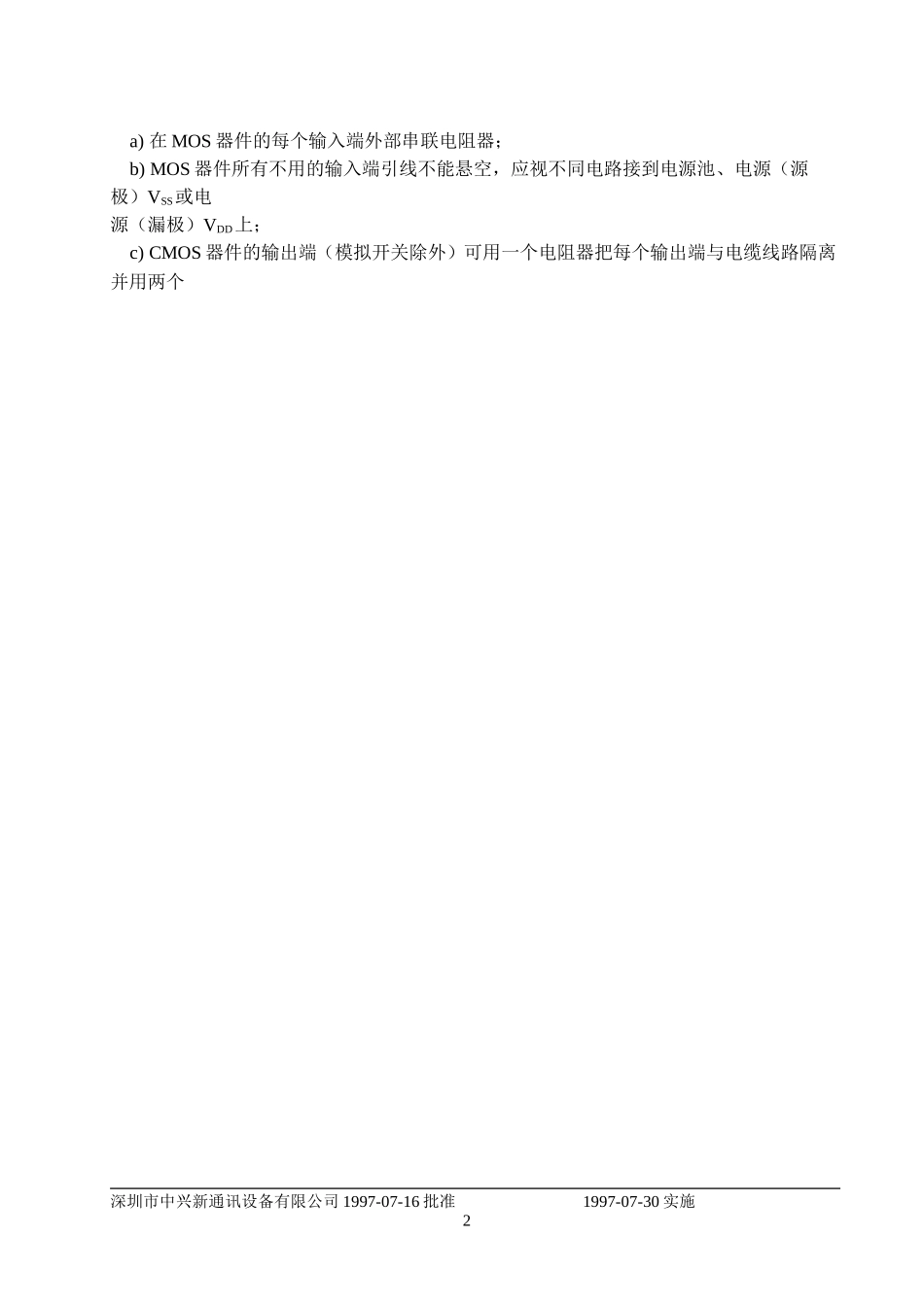

深圳市企业安全技术标准Ｑ／ＺＸ18001—1997静电防护要求1997－07－16发布1997－07－30实施深圳市中兴新通讯设备有限公司发布深圳市企业安全技术业标准静电防护要求Ｑ/ＺＸ18001—19971适用范围：适用于对静电放电敏感的电子设备的设计、制造、使用安装和维修。2引用文件QJ2245－92电子仪器和设备防静电要求QJ2846－96防静电操作系统通用规范GJ1649－93电子产品防静电放电控制大纲静电敏感电子元器件防静电郑鹏洲3定义3.1ESDElectrostaticDischarge静电放电：两个具有不同静电电位的物体，由于直接接触或静电场感应引起的两物体间的静电电荷的转移。3.2ESDSElectrostaticDischargeSensitivity静电放电敏感3.3操作在检查、制造、装配、试验、维修、安装、运输、失效分析、包装、打标志或挂标签等类活动中，用手搬运机器装运产品的活动。4防静电要求4.1敏感度分级1级不大于1999V2级2000～3999V3级4000～15999V元器件、组件和设备的ESD敏感电压为16000V或以上者为非静电敏感产品。元器件的ESDS分级见附录A4.2防静电设计4.2.1设计保护组件和设备的设计应能为最敏感的ESD元器件提供ESD保护，其最低要求是：a）组件—2000Vb）设备—4000Vc）关键和重要特性产品的耐ESD电压值应高于一般产品。4.2.2优先选用ESD敏感度不低于2级的电子元器件。4.2.3设计人员在电路设计中对ESDS器件必须采取防静电损伤设计，以提高电子元器件的抗静电能力。深圳市中兴新通讯设备有限公司1997-07-16批准1997-07-30实施1a)在MOS器件的每个输入端外部串联电阻器；b)MOS器件所有不用的输入端引线不能悬空，应视不同电路接到电源池、电源（源极）VSS或电源（漏极）VDD上；c)CMOS器件的输出端（模拟开关除外）可用一个电阻器把每个输出端与电缆线路隔离并用两个深圳市中兴新通讯设备有限公司1997-07-16批准1997-07-30实施2Q/ZX18001—1997高速开关二极管反电路箝位在VSS和VDD上；d)使用长输入电缆时，应采用滤波网络；e)在ESDS双极型元器件的输入端外接由一个电阻值较大的电阻器和一个容量不小于100pF的电容器组成的RC网络以降低ESD的影响。当电路特性有规定时，也可用两个并联二极管在每个极性上箝位0.5V电压，将输入分流到地；f)不准将安装在印制电路板上的ESDS元器件的引线，不经任何保护电路直接与电连接器的端子相连；g)产品的接口电路尽量采用ESD敏感度为3级或不敏感的元器件；h)与ESDS产品联结的键盘、控制面板、手控装置、开关及锁定装置等应设计成能通过机壳地线直接泄放人体上的静电荷；i)元器件和组件布置应将ESDS元器件远离产生静电场的部件如排风扇等，必要时应采用静电抑制技术或静电屏蔽；j)ESDS产品应设置与大地的金属壳体相连接的接地端子。4.2.4设计文件和图样中应明确提出：a)组件和产品的ESD敏感度级别和标志b)电子元器件ESD敏感度级别要求4.3防静电培训对有关人员（包括生产人员、管理人员、采购人员、库房保管人员及一切与ESDS电子元器件有接触的人员）均应结合其工作按下表的规定内容进行防静电培训和考核。培训内容培训人员静电原理和静电危害静电防护方法防静电器材性能产品防静电设计防静电工程设计地线基本知识有关防静电规定＃防静电包装和运输设计人员※※※※※※※管理人员※※※采购、库房人员※※※※生产线工作人员※※※※※检验人员※※※维修人员※※※※其它人员※※＃该规定应根据各类工种分别制订。至少应包括该工种应遵守的操作规程及该配备的防静电设施。※表示该有关人员应该培训和考核的内容。4.4制定防静电制度ESDS产品从使用、安装和维修应制订详细的防静电操作规程，并列入工艺文件和使用技术文件中。配备必要的防静电材料和设备。4.5各工作部位的防静电4.5.1部位线（插件、焊接）的防静电3Q/ZX18001—1997a)工作区设防静电警告标志b)工作区内的地板、桌面应铺设防静电垫，并按要求接地。c)工作区内的工作人员应穿着防静电工作服和防静电工作鞋、手套，配戴防静电腕带，并在上岗前检测腕带是否合格。d)在整个插件、焊接过程中，应把印制电路板放在防静电周转箱中传递。e)使用的电烙铁、吸锡器应硬接地。f)操作人员操作时应尽量避免直接接触器件的引脚。g)手工焊接时...
