铁矿石干基与湿基VIP免费

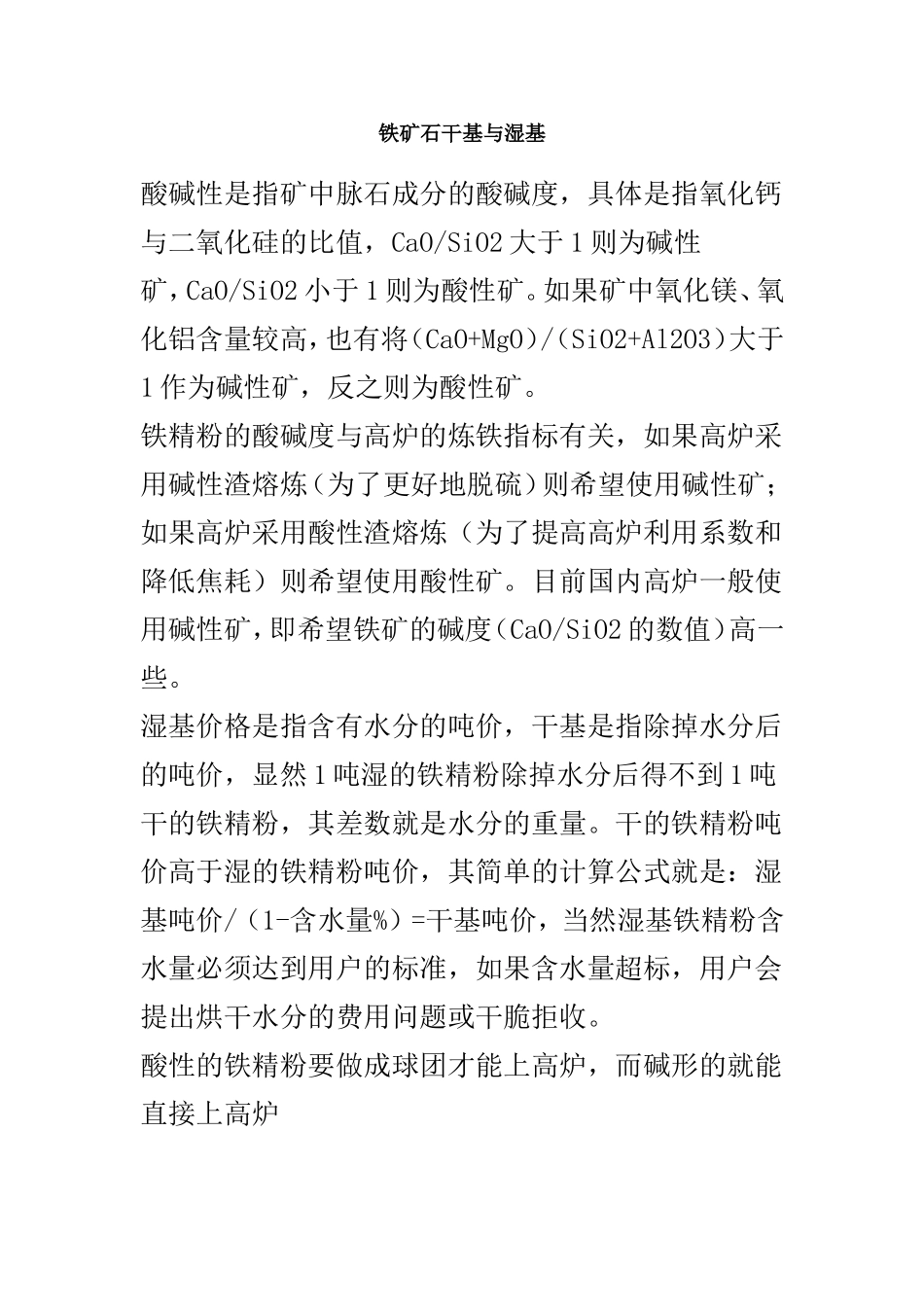

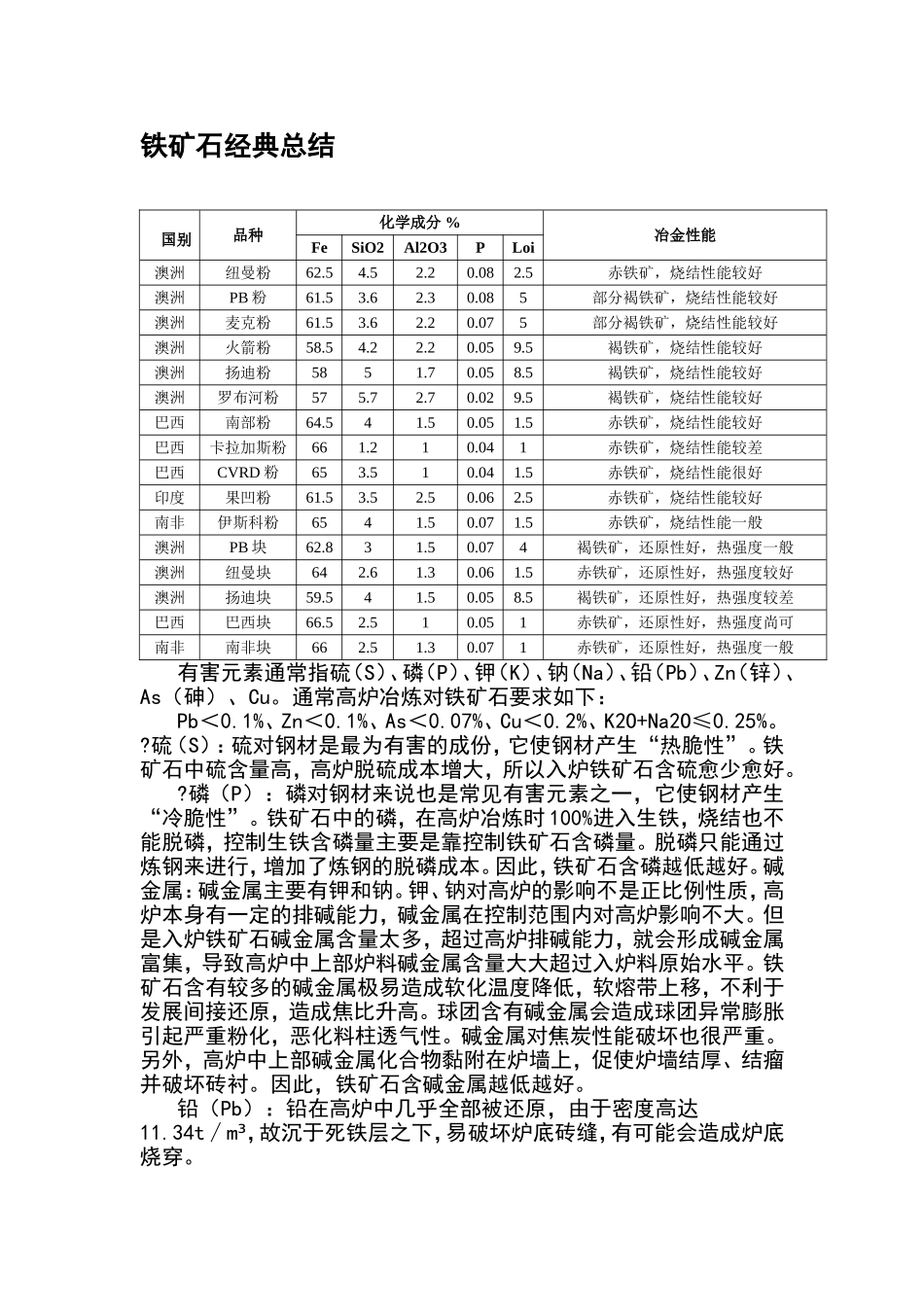

铁矿石干基与湿基酸碱性是指矿中脉石成分的酸碱度，具体是指氧化钙与二氧化硅的比值，CaO/SiO2大于1则为碱性矿，CaO/SiO2小于1则为酸性矿。如果矿中氧化镁、氧化铝含量较高，也有将（CaO+MgO）/（SiO2+Al2O3）大于1作为碱性矿，反之则为酸性矿。铁精粉的酸碱度与高炉的炼铁指标有关，如果高炉采用碱性渣熔炼（为了更好地脱硫）则希望使用碱性矿；如果高炉采用酸性渣熔炼（为了提高高炉利用系数和降低焦耗）则希望使用酸性矿。目前国内高炉一般使用碱性矿，即希望铁矿的碱度（CaO/SiO2的数值）高一些。湿基价格是指含有水分的吨价，干基是指除掉水分后的吨价，显然1吨湿的铁精粉除掉水分后得不到1吨干的铁精粉，其差数就是水分的重量。干的铁精粉吨价高于湿的铁精粉吨价，其简单的计算公式就是：湿基吨价/（1-含水量%）=干基吨价，当然湿基铁精粉含水量必须达到用户的标准，如果含水量超标，用户会提出烘干水分的费用问题或干脆拒收。酸性的铁精粉要做成球团才能上高炉，而碱形的就能直接上高炉铁矿石经典总结国别品种化学成分%冶金性能FeSiO2Al2O3PLoi澳洲纽曼粉62.54.52.20.082.5赤铁矿，烧结性能较好澳洲PB粉61.53.62.30.085部分褐铁矿，烧结性能较好澳洲麦克粉61.53.62.20.075部分褐铁矿，烧结性能较好澳洲火箭粉58.54.22.20.059.5褐铁矿，烧结性能较好澳洲扬迪粉5851.70.058.5褐铁矿，烧结性能较好澳洲罗布河粉575.72.70.029.5褐铁矿，烧结性能较好巴西南部粉64.541.50.051.5赤铁矿，烧结性能较好巴西卡拉加斯粉661.210.041赤铁矿，烧结性能较差巴西CVRD粉653.510.041.5赤铁矿，烧结性能很好印度果凹粉61.53.52.50.062.5赤铁矿，烧结性能较好南非伊斯科粉6541.50.071.5赤铁矿，烧结性能一般澳洲PB块62.831.50.074褐铁矿，还原性好，热强度一般澳洲纽曼块642.61.30.061.5赤铁矿，还原性好，热强度较好澳洲扬迪块59.541.50.058.5褐铁矿，还原性好，热强度较差巴西巴西块66.52.510.051赤铁矿，还原性好，热强度尚可南非南非块662.51.30.071赤铁矿，还原性好，热强度一般有害元素通常指硫（S）、磷（P）、钾（K）、钠（Na）、铅（Pb）、Zn（锌）、As（砷）、Cu。通常高炉冶炼对铁矿石要求如下：Pb＜0.1%、Zn＜0.1%、As＜0.07%、Cu＜0.2%、K2O+Na2O≤0.25%。?硫（S）：硫对钢材是最为有害的成份，它使钢材产生“热脆性”。铁矿石中硫含量高，高炉脱硫成本增大，所以入炉铁矿石含硫愈少愈好。?磷（P）：磷对钢材来说也是常见有害元素之一，它使钢材产生“冷脆性”。铁矿石中的磷，在高炉冶炼时100%进入生铁，烧结也不能脱磷，控制生铁含磷量主要是靠控制铁矿石含磷量。脱磷只能通过炼钢来进行，增加了炼钢的脱磷成本。因此，铁矿石含磷越低越好。碱金属：碱金属主要有钾和钠。钾、钠对高炉的影响不是正比例性质，高炉本身有一定的排碱能力，碱金属在控制范围内对高炉影响不大。但是入炉铁矿石碱金属含量太多，超过高炉排碱能力，就会形成碱金属富集，导致高炉中上部炉料碱金属含量大大超过入炉料原始水平。铁矿石含有较多的碱金属极易造成软化温度降低，软熔带上移，不利于发展间接还原，造成焦比升高。球团含有碱金属会造成球团异常膨胀引起严重粉化，恶化料柱透气性。碱金属对焦炭性能破坏也很严重。另外，高炉中上部碱金属化合物黏附在炉墙上，促使炉墙结厚、结瘤并破坏砖衬。因此，铁矿石含碱金属越低越好。铅（Pb）：铅在高炉中几乎全部被还原，由于密度高达11.34t∕m³，故沉于死铁层之下，易破坏炉底砖缝，有可能会造成炉底烧穿。?锌（Zn）：锌很容易气化，锌蒸汽容易进入砖缝，氧化成为ZnO后膨胀，破坏炉身上部耐火砖衬。?砷（As）：砷对钢材来说也是有害元素之一，它使钢材产生冷脆性，使得钢材焊接性能变差。铁矿石中砷基本还原进入生铁，影响生铁质量。此外砷在烧结过程中挥发，对环境影响较大。?铜（Cu）：铜会使钢材“热脆”，钢材不易轧制和焊接。少量铜能改善钢的耐蚀性。在高炉冶炼中，铜全部还原进入生铁中。?钛能改善钢的耐磨性和耐腐蚀性。但在高炉冶炼时，会使炉渣性质变坏，约有90%的钛进入炉渣。钛含量低时对炉渣及冶炼过程影响不大，含量高时，会使炉渣变稠，...
