电气照明装置的安装VIP免费

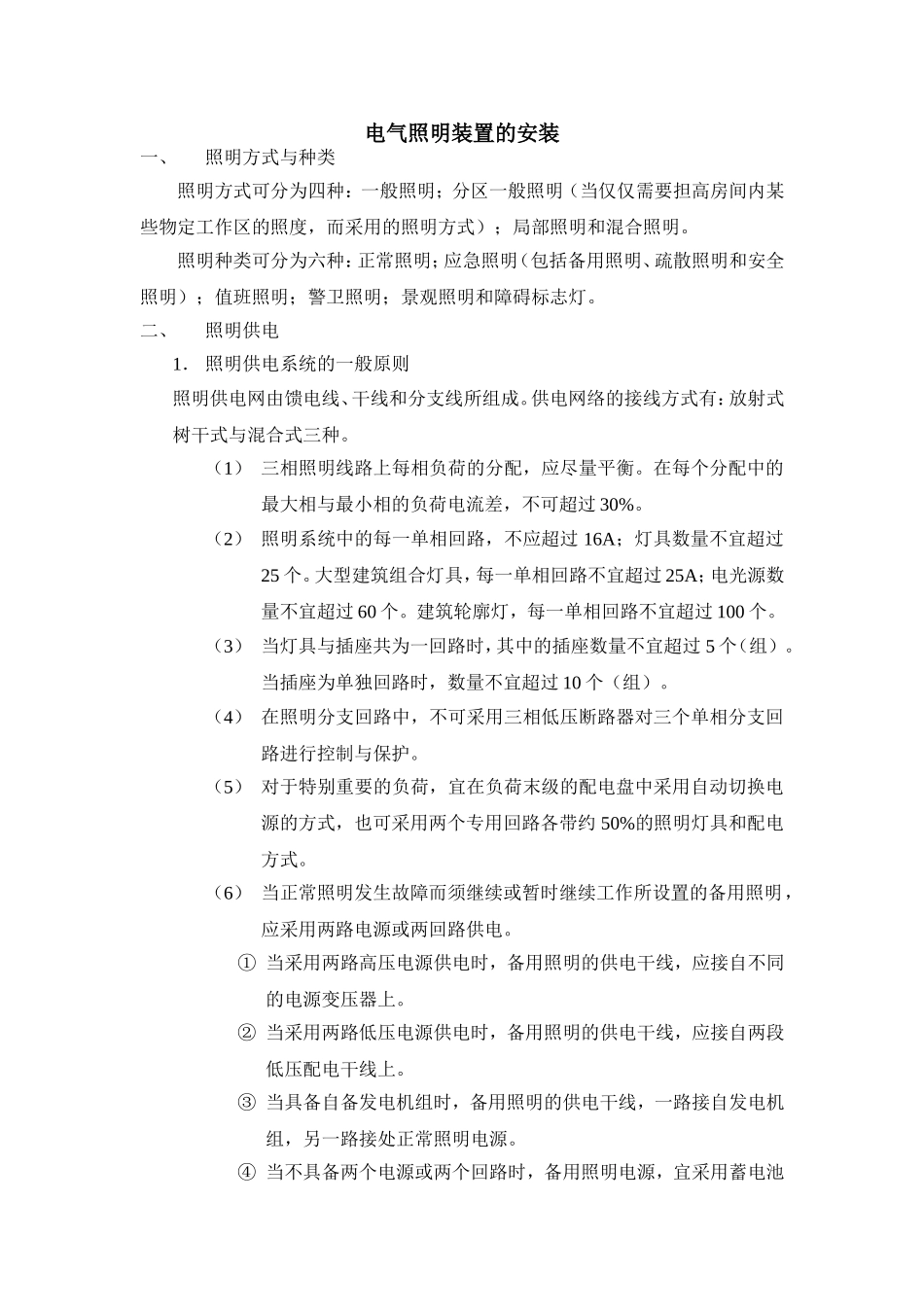

电气照明装置的安装一、照明方式与种类照明方式可分为四种：一般照明；分区一般照明（当仅仅需要担高房间内某些物定工作区的照度，而采用的照明方式）；局部照明和混合照明。照明种类可分为六种：正常照明；应急照明（包括备用照明、疏散照明和安全照明）；值班照明；警卫照明；景观照明和障碍标志灯。二、照明供电1．照明供电系统的一般原则照明供电网由馈电线、干线和分支线所组成。供电网络的接线方式有：放射式树干式与混合式三种。（1）三相照明线路上每相负荷的分配，应尽量平衡。在每个分配中的最大相与最小相的负荷电流差，不可超过30%。（2）照明系统中的每一单相回路，不应超过16A；灯具数量不宜超过25个。大型建筑组合灯具，每一单相回路不宜超过25A；电光源数量不宜超过60个。建筑轮廓灯，每一单相回路不宜超过100个。（3）当灯具与插座共为一回路时，其中的插座数量不宜超过5个（组）。当插座为单独回路时，数量不宜超过10个（组）。（4）在照明分支回路中，不可采用三相低压断路器对三个单相分支回路进行控制与保护。（5）对于特别重要的负荷，宜在负荷末级的配电盘中采用自动切换电源的方式，也可采用两个专用回路各带约50%的照明灯具和配电方式。（6）当正常照明发生故障而须继续或暂时继续工作所设置的备用照明，应采用两路电源或两回路供电。①当采用两路高压电源供电时，备用照明的供电干线，应接自不同的电源变压器上。②当采用两路低压电源供电时，备用照明的供电干线，应接自两段低压配电干线上。③当具备自备发电机组时，备用照明的供电干线，一路接自发电机组，另一路接处正常照明电源。④当不具备两个电源或两个回路时，备用照明电源，宜采用蓄电池组。（7）插座宜由单独回路供电。①一个房间内的插座，宜由同一回路配电。②潮湿房间（住宅中的厨房除外）内不允许装设一般插座，但设置有安全隔离变压器的插座可例外。③备用照明、疏散照明的回路中，不可设置插座。2．照明的基本线路常用的两种：一只单联开关控制一盏灯与两只双联开关控制一盏灯。（1）一只单联开关控制一盏灯的线路。接线时，要注意相线进开关、零线进灯头，再由开关引线接至灯头上。（2）两只双联开关节控制一盏灯的线路。注意两根联络线直接连接至两个开关的两个静触头，相线接一开关动触头，零线接灯头，灯头的另一触头线连接至另一开关的动触头。三、照明线路的敷设照明线路的敷设方式，同电力线路一样，有明敷和暗敷两大类。明敷，可分为瓷夹板、瓷瓶配线，钢索配线，塑料护套线配线等，而主要是采用塑料护套线配线暗敷，可分为用穿金属管配线，穿硬塑料管配线等。在照明线路中，除遵守相应配线方式的注意事项外，还应注意以下一些事项1．重要场所与负载为气体放电灯的照明线路，应考虑到照明负荷使用的不平衡性以及气体放电灯线路中存在着三次三的倍数次的谐波电流，所以中性线的截面积应与相线截面积的规格相同。2．对于高温灯具，应采用耐热导线配线，或采用其他隔热措施，并且线路不应敷在灯具的上部。3．为改善气体放电光源的频闪效应，可采取将同一或不同灯具的相邻灯管分别敷设在不同相别的线路上。4．住宅中，每一户内的一般照明与插座宜分开配线，并且在每户的分支回路中装设有过载保护、短路保护功能的保护装置，在插座回路中装设不漏电保护及过、欠电压保护功能的保护装置。四、照明灯具及开关、插座、配电箱等的安装1．照明灯具的安装：（1）做好灯具安装前的准备工作。（2）将木台固定到设计图纸要求的灯位上。（3）安装灯具的底座。（4）对灯座进行接线。（5）对灯具进行总装。照明灯具在安装中应该注意到：灯具的安装必须牢固，当灯具质量超过3公斤时，应将其固定在预埋的吊钩或螺栓上；固定灯具时，不可困灯具的自重，而使导线受到额外的张力；灯架及管内的导线不可有接头；导线在引入灯具处，不应受到应力与磨擦；必须接地和接零的金属外壳，应有专门的接地螺钉与接地线相连。照明灯具安装的高度，一般的厂房、车间、住宅等应不小于2.5米；在室外，应不小于3米，装在路灯杆上的路灯，应不小于4.5米；隧道照明灯，不宜低于4米。安装的部位，正常照明与备用照明，一...
