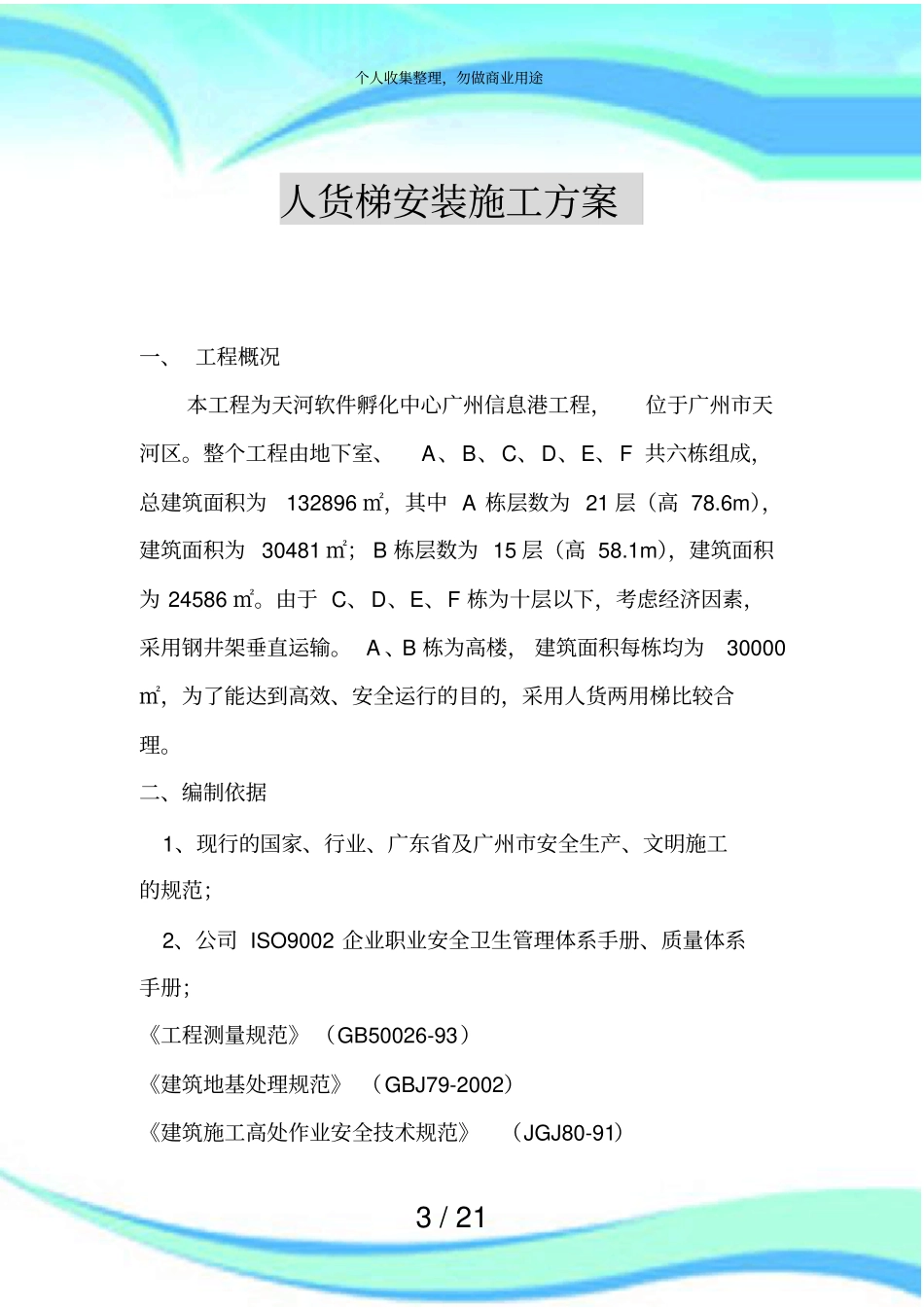

1/21人货梯安装施工实施方案2/21————————————————————————————————作者：————————————————————————————————日期：个人收集整理，勿做商业用途3/21人货梯安装施工方案一、工程概况本工程为天河软件孵化中心广州信息港工程，位于广州市天河区。整个工程由地下室、A、B、C、D、E、F共六栋组成，总建筑面积为132896㎡，其中A栋层数为21层（高78.6m），建筑面积为30481㎡；B栋层数为15层（高58.1m），建筑面积为24586㎡。由于C、D、E、F栋为十层以下，考虑经济因素，采用钢井架垂直运输。A、B栋为高楼，建筑面积每栋均为30000㎡，为了能达到高效、安全运行的目的，采用人货两用梯比较合理。二、编制依据1、现行的国家、行业、广东省及广州市安全生产、文明施工的规范；2、公司ISO9002企业职业安全卫生管理体系手册、质量体系手册；《工程测量规范》（GB50026-93）《建筑地基处理规范》（GBJ79-2002）《建筑施工高处作业安全技术规范》（JGJ80-91）个人收集整理，勿做商业用途4/21《建筑施工扣件式钢管脚手架安全技术规范》（JGJ128-2000）《建筑机械使用安全技术规范》（JGJ33-2001）《脚手架计算书（垂直运输）》文本三、施工部署（一）设备概况使用单位：浙江省东阳市建筑总公司设备名称：广州市京龙工程机械有限公司的SC200/200TD设备性能：主要技术参数见表项目单位参数额定载重kg2×2000吊笼内尺寸：3*1.3*2.7kg1200最大起升高度m150起升速度m/min40防坠安全器型号及制动距离mmSAJ3.0-1.2A≤100连续负载功率kw2×3×11标准节重量kg167标准节长度、规格m1.508整机重量kg7680安装位置：参附图使用高度：90米个人收集整理，勿做商业用途5/21使用时间：2005年4月10日～2005年11月20日（二）设备工作1、作业场地的准备a、构件堆放场地：堆放在D、E栋北侧C栋南侧，临时机修房边b、拼装场地：满足施工的需要2、工具及材料的准备a、辅助钢丝绳、麻绳及塔吊b、工具；锤子、撬棍、扳手、老虎钳c、安全帽及安全带，凡参与人员每人一套所有的工具及材料必须经过安全检查，发现有不合格的料具坚决更换，禁止使用不合格的产品。（三）人员的组成1、现场负责人：韦旭杭、楼振良负责提供人员、场地及料具，提供安全保证及措施，控制工程进度。2、安装作业技术指导：杜国有提供安装作业指导书，处理安装过程中出现的技术问题，监督安全作业，禁止违章行为。3、现场安装作业负责人：徐君、蔡晓永负责人员安排，料具准备，安装作业前进行安全与技术交底，具体为工作安排和安全监督。个人收集整理，勿做商业用途6/214、安装作业指挥人员：蔡晓永熟悉施工电梯结构，对安装的程序要做到心中有数，不违章指挥，对安装工作中出现问题要及时提出并会同处理。5、作业班组人员：专业人货梯安装技术人员（后附证书）作业前须由安装负责人对他们进行生产安全技术交底，并对他们的身体健康进行调查，有不合格的坚决不用，普工尽量选用曾参与过此项作业的人员。6、安全员：应连富、徐君安排现场安全防护人员，划出一个以安装中心最小半径约10m随着安装高度增高而扩大安全防护区，工作时禁止行人进入，监督整个安装作业，制止违章作业行为。7、电工：赵晓飞负责安装设备的电源线，检查限位开关是否灵敏可靠，检查设备的接地接零并摇测绝缘电阻和接地电阻。四、基础的设置1、施工电梯位置图参附图12、地脚螺栓布置图参附图23、基础计算基础承载组合：①P=（吊笼重＋底笼重＋导轨架重＋配重＋载重）×0.02KN其中：吊笼重（双笼）：2×1800Kg底笼重：1480Kg导轨架重：共需60节，每节重167Kg个人收集整理，勿做商业用途7/21天轮架重：240Kg载重（双笼）:2×2000Kg基础承载近似为P=（2×1800＋1480＋60×167＋240＋2×2000）×9.8N/kg×2=386.8KN按能承受最大压力Pmax=400KN制作基础，基础砼标号采用C30可满足承载要求。②、基础做法见附图2、5。③、基础配筋验算已知：L=4Mb=4Ma2=0.38Mb2=0.96MA1234=1/4(b+b2)(L-a2)=1/4(4+0.96)(4-0.38)=4.488m2梯形面积形心至螺栓形成矩形的距离y=（L-a2）（b2+b）/b（b+b2）=（4-0.38）×（0.96＋4）/4×（0.96＋4...
