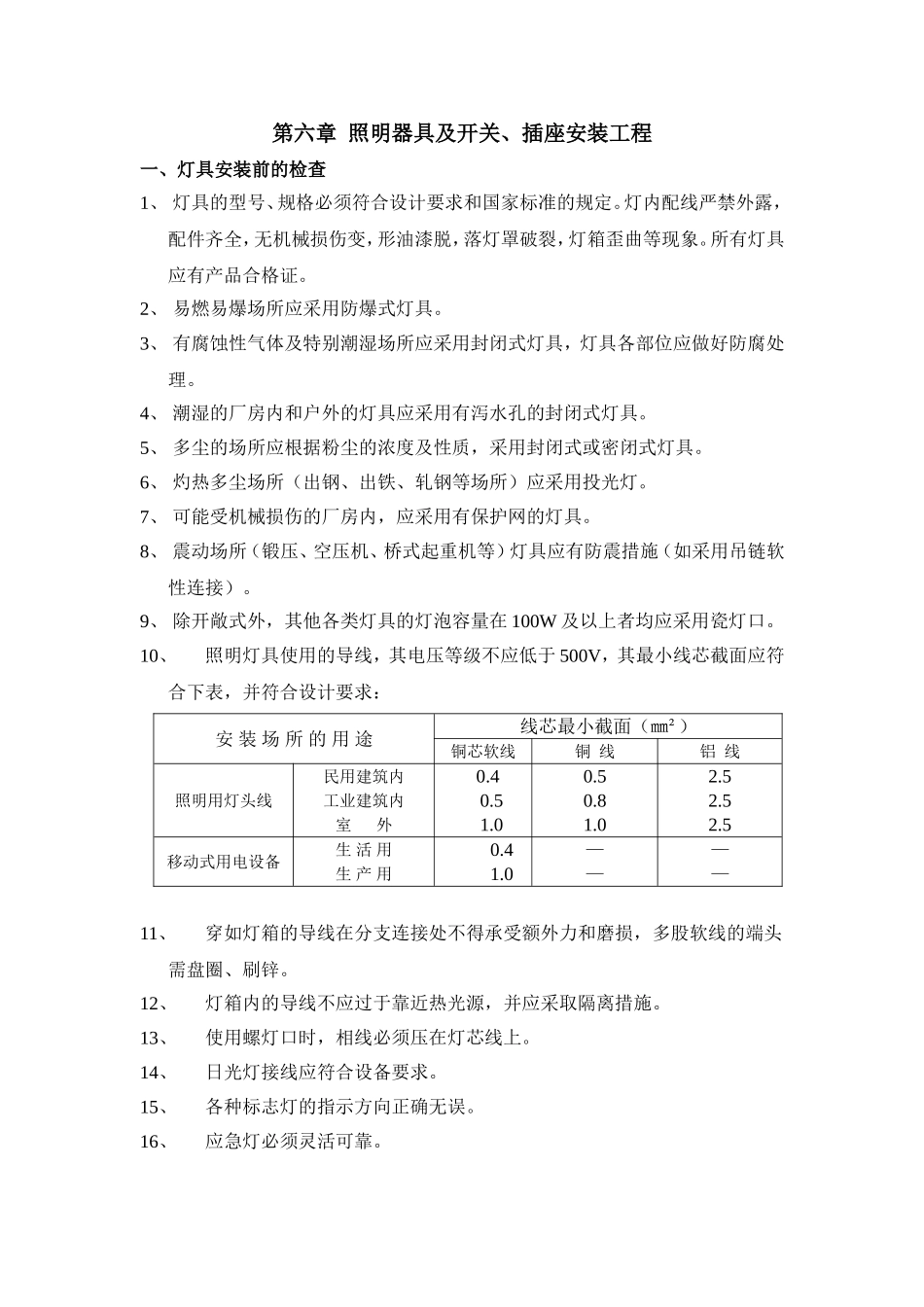

第六章照明器具及开关、插座安装工程一、灯具安装前的检查1、灯具的型号、规格必须符合设计要求和国家标准的规定。灯内配线严禁外露，配件齐全，无机械损伤变，形油漆脱，落灯罩破裂，灯箱歪曲等现象。所有灯具应有产品合格证。2、易燃易爆场所应采用防爆式灯具。3、有腐蚀性气体及特别潮湿场所应采用封闭式灯具，灯具各部位应做好防腐处理。4、潮湿的厂房内和户外的灯具应采用有泻水孔的封闭式灯具。5、多尘的场所应根据粉尘的浓度及性质，采用封闭式或密闭式灯具。6、灼热多尘场所（出钢、出铁、轧钢等场所）应采用投光灯。7、可能受机械损伤的厂房内，应采用有保护网的灯具。8、震动场所（锻压、空压机、桥式起重机等）灯具应有防震措施（如采用吊链软性连接）。9、除开敞式外，其他各类灯具的灯泡容量在100W及以上者均应采用瓷灯口。10、照明灯具使用的导线，其电压等级不应低于500V，其最小线芯截面应符合下表，并符合设计要求：安装场所的用途线芯最小截面（㎜²）铜芯软线铜线铝线照明用灯头线民用建筑内工业建筑内室外0.40.51.00.50.81.02.52.52.5移动式用电设备生活用生产用0.41.0————11、穿如灯箱的导线在分支连接处不得承受额外力和磨损，多股软线的端头需盘圈、刷锌。12、灯箱内的导线不应过于靠近热光源，并应采取隔离措施。13、使用螺灯口时，相线必须压在灯芯线上。14、日光灯接线应符合设备要求。15、各种标志灯的指示方向正确无误。16、应急灯必须灵活可靠。17、事故照明应有特殊标志。18、局部照明的变压器必须是双线圈的，初次级均应装有熔断器。19、携带式局部照明灯具用的导线，宜采用橡套导线，接地或接零线应在同一护套内。二、特殊灯具安装规定：1、行灯安装：1）电压不得超过50V；2）灯体及手柄应绝缘良好，坚固耐热、耐潮湿。3）灯头与灯体结合紧固，灯头应无开关；4）灯泡外部应有金属保护网；5）金属网、反光罩及悬挂构件，均应固定在灯具的绝缘部分上。在特殊潮湿的场所或导电良好的地面上，或工作地点狭窄，行动不便的场所（锅炉内、金属容器内等），行灯电压不得超过12V。2、携带式局部照明灯具所用的导线宜采用橡套软线。3、安装在重要场所大型灯具的玻璃罩，应有防止其碎裂后向下溅落的措施（除设计要求外），一般可用透明尼龙丝编织的保护网，网孔的规格应根据实际情况决定。4、金属卤化物灯（那铊铟灯、镝灯等）安装：1）灯具安装高度宜在5m以上，电源应经接线柱连接。并不的使电源线靠近灯具的表面；2）灯管必须与触发器和限流器配套使用。5、投光灯的底座固定牢固，按需要的方向将枢轴拧紧固定。6、事故照明的线路和白帜灯泡容量在100W以上的密封安装时，均应使用BV-0.5型的耐温线。7、疏散照明安全灯安装：1）疏散照明宜在疏散出口顶部或疏散走道及其转角处距地1m以下的墙面上。走道上的疏散指示灯间距不宜大于20m。2）安全出口标志灯宜安装在疏散门口的上方在首层的疏散楼梯应安装于楼梯口的里侧上方。安全出口标志灯距地高度易不低于2m。3）公共场所的安全灯应装有双灯。8、建筑物的彩灯安装：1）建筑物顶部彩灯灯具应使用具有防雨性能的灯具，安装时应将灯罩装紧。2）管路应按照明管敷设工艺安装，并应具有防雨水功能。管路连接和进入灯头盒均应丝接，丝头应缠防水胶带或缠麻抹铅油。3）垂直灯悬挂挑臂应采用10号槽钢，开口吊钩螺栓直径≥10㎜，上、下均附平垫，弹垫、螺母安装紧固。4）钢丝绳直径应≥4.5㎜，底盘可参照拉线底盘安装，底把≥16㎜圆钢。5）布线可参照钢索室外明配线工艺，灯口应采用防水吊线灯口。6）金属架构及钢索应做好保护接地。三、开关、插座接线及安装规定：1、开关接线1）同一场所的开关切断位置应一致，且操作灵活，接点接触可靠；2）电器、灯具的相线应经开关控制。2、插座接线1）单相两孔插座横装时，面对插座左零右相；竖装时下零上相。2）单相三孔及三相四孔的接地线或接零线均应在上方。3）交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。3、开关安装规定1）拉线开关距地高度一般2~3m；距门口150~200㎜；且拉线出口应向下；2）板把开关距地高度1.4m，...
