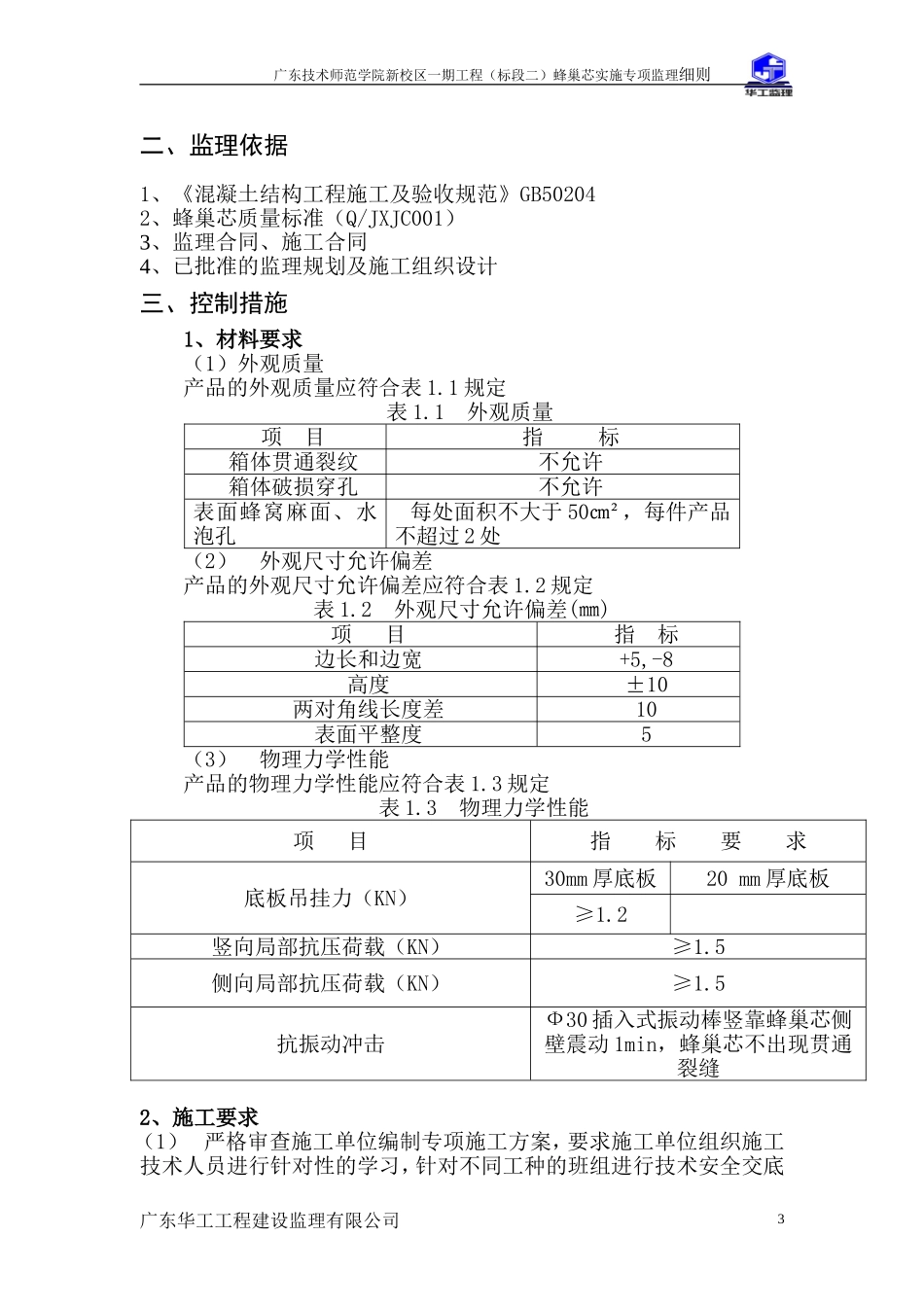

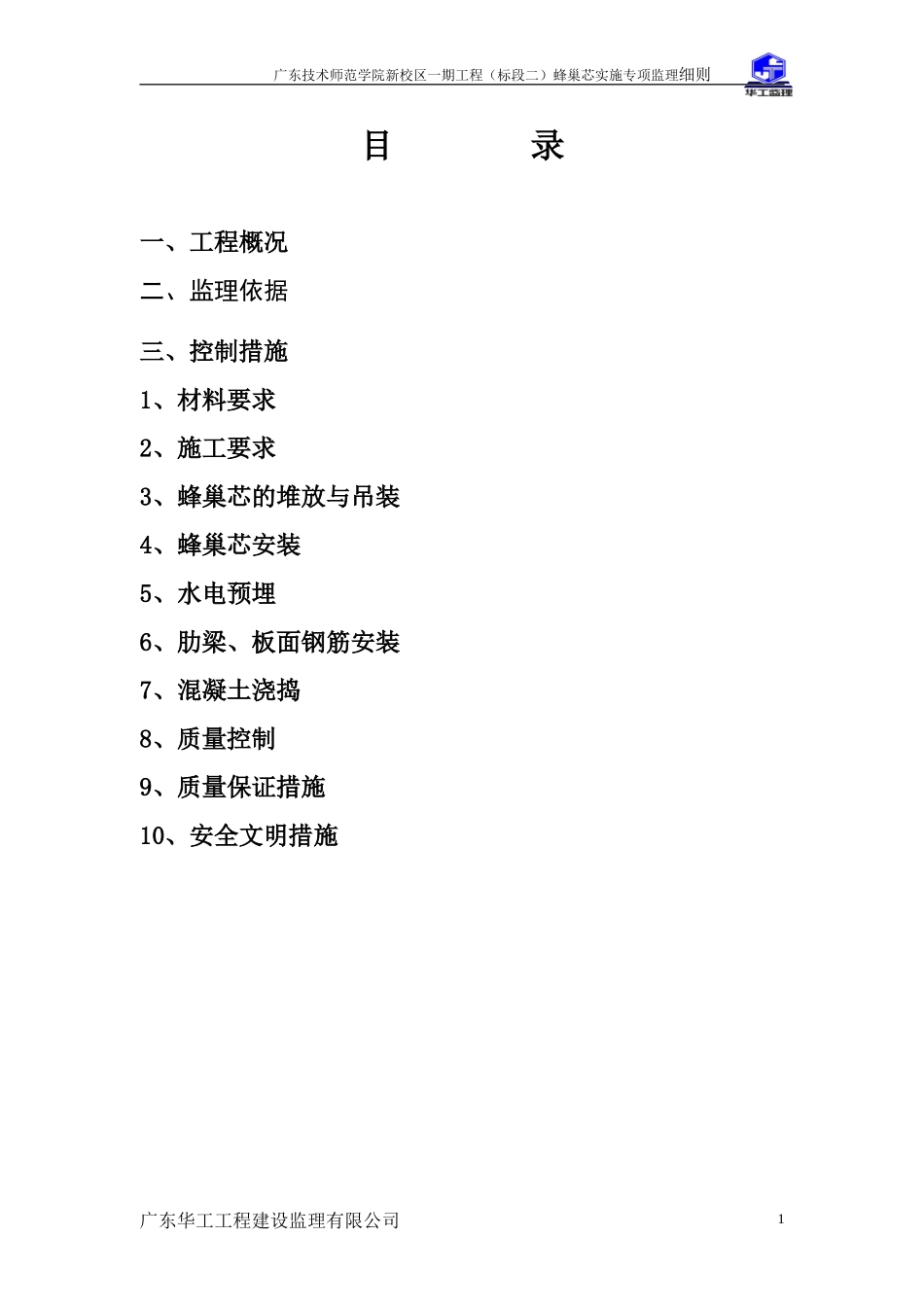

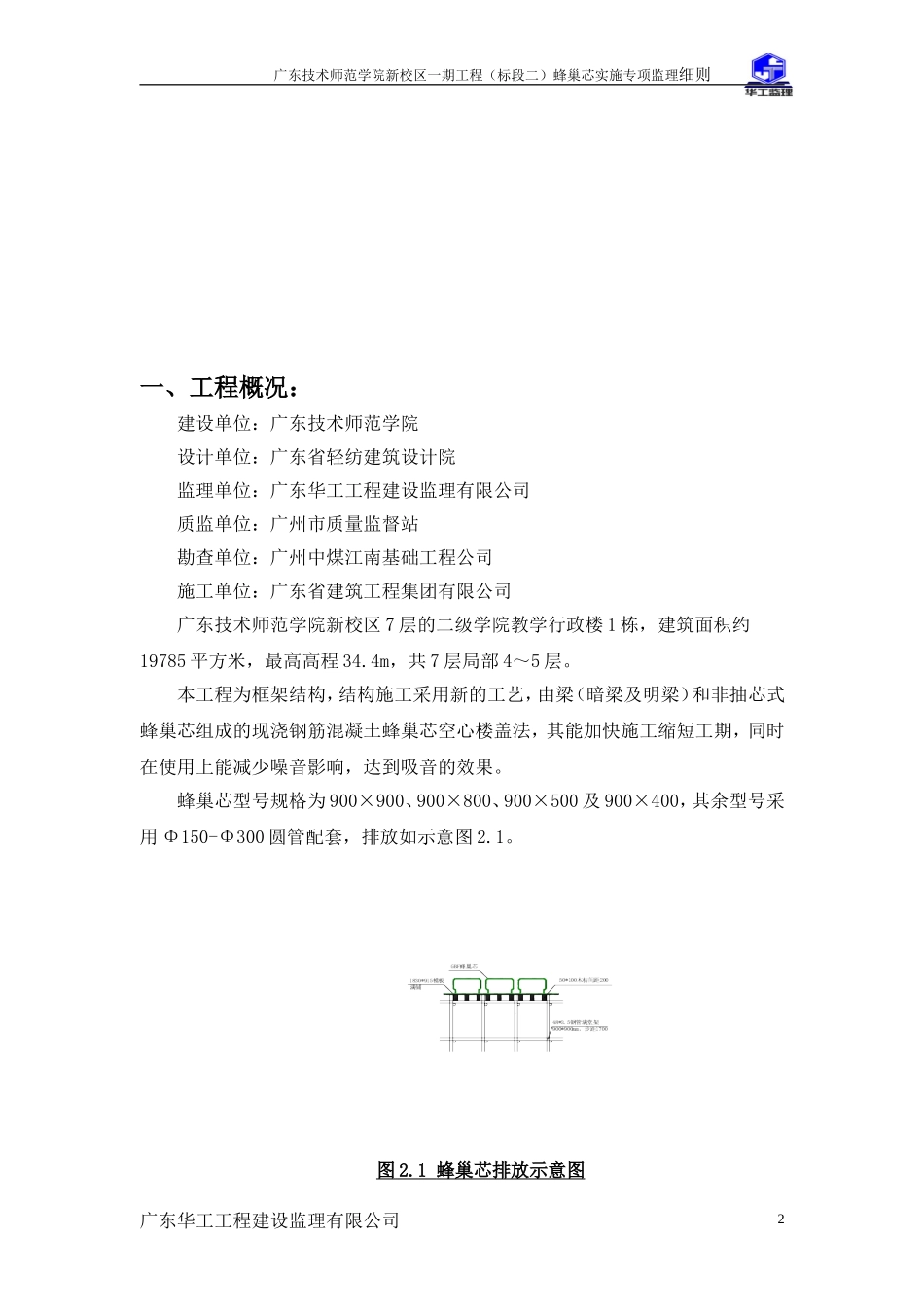

广东技术师范学院新校区一期工程（标段二）蜂巢芯实施专项监理细则目录一、工程概况二、监理依据三、控制措施1、材料要求2、施工要求3、蜂巢芯的堆放与吊装4、蜂巢芯安装5、水电预埋6、肋梁、板面钢筋安装7、混凝土浇捣8、质量控制9、质量保证措施10、安全文明措施广东华工工程建设监理有限公司1广东技术师范学院新校区一期工程（标段二）蜂巢芯实施专项监理细则一、工程概况：建设单位：广东技术师范学院设计单位：广东省轻纺建筑设计院监理单位：广东华工工程建设监理有限公司质监单位：广州市质量监督站勘查单位：广州中煤江南基础工程公司施工单位：广东省建筑工程集团有限公司广东技术师范学院新校区7层的二级学院教学行政楼1栋，建筑面积约19785平方米，最高高程34.4m，共7层局部4～5层。本工程为框架结构，结构施工采用新的工艺，由梁（暗梁及明梁）和非抽芯式蜂巢芯组成的现浇钢筋混凝土蜂巢芯空心楼盖法，其能加快施工缩短工期，同时在使用上能减少噪音影响，达到吸音的效果。蜂巢芯型号规格为900×900、900×800、900×500及900×400，其余型号采用Φ150-Φ300圆管配套，排放如示意图2.1。图2.1蜂巢芯排放示意图广东华工工程建设监理有限公司2广东技术师范学院新校区一期工程（标段二）蜂巢芯实施专项监理细则二、监理依据1、《混凝土结构工程施工及验收规范》GB502042、蜂巢芯质量标准（Q/JXJC001）3、监理合同、施工合同4、已批准的监理规划及施工组织设计三、控制措施1、材料要求（1）外观质量产品的外观质量应符合表1.1规定表1.1外观质量项目指标箱体贯通裂纹不允许箱体破损穿孔不允许表面蜂窝麻面、水泡孔每处面积不大于50㎝²，每件产品不超过2处（2）外观尺寸允许偏差产品的外观尺寸允许偏差应符合表1.2规定表1.2外观尺寸允许偏差(㎜)项目指标边长和边宽+5,-8高度±10两对角线长度差10表面平整度5（3）物理力学性能产品的物理力学性能应符合表1.3规定表1.3物理力学性能项目指标要求底板吊挂力（KN）30mm厚底板20mm厚底板≥1.2竖向局部抗压荷载（KN）≥1.5侧向局部抗压荷载（KN）≥1.5抗振动冲击Ф30插入式振动棒竖靠蜂巢芯侧壁震动1min，蜂巢芯不出现贯通裂缝2、施工要求（1）严格审查施工单位编制专项施工方案，要求施工单位组织施工技术人员进行针对性的学习，针对不同工种的班组进行技术安全交底广东华工工程建设监理有限公司3广东技术师范学院新校区一期工程（标段二）蜂巢芯实施专项监理细则并做好劳力准备。（2）审查施工单位根据图纸尺寸和蜂巢芯型号规格编制材料进场计划，确保材料进场及时。（3）施工前在现场划分出专门的材料场地，并根据蜂巢芯堆放的相关规定对场地进行处理。（4）蜂巢芯进场后应对其外观逐个检查，蜂巢芯箱体破损的须进行封补、填塞。缺损严重超标者不得使用。（5）根据施工图进行蜂巢板的排版设计；（6）模板安装；蜂巢芯模板支撑方案按一般楼板模板支撑的方案要求布置，支撑完毕先安装框架梁模板，最后铺设蜂巢芯底模，模板是否平整对后序的装修工程影响很大，应使其最大限度地与蜂巢芯底板相接触，以避免混凝土中的浆液漏到蜂巢芯底部，形成凸凹面，给装修工程造成影响。（7）施工单位根据排版图进行放线，放出肋梁的位置线，防线完毕自检合格后报检验收，验收合格进行蜂巢芯安装，确保蜂巢芯的安装位置正确。按常规进行钢筋安装。3、蜂巢芯的堆放与吊运⑴、蜂巢芯的堆放场地应坚实、平整、洁净。⑵、应按规格型号分类平卧叠层堆放，叠加层数应符合表3.1之规定，且不得高于1.5m，并应明显警示禁止人员攀爬、踩踏。表2.1蜂巢芯最大叠放层数表蜂巢芯高度/mm≤200200～300300～400>400容许叠层≤8≤6≤43⑶、应采用专门的吊笼（箱）吊运蜂巢芯，其内允许叠放层数同表2规定，且不得高出笼（箱）侧挡板。严禁用缆绳直接绑扎吊运。⑷、蜂巢芯吊至安装楼层后应及时摆放，不宜再叠层堆放。4、蜂巢芯安装（1）将蜂巢芯吊运到板面上，并分散堆放，以免造成过大的集中荷载。（2）蜂巢芯铺设前，应安排工人将板面清扫干净，确保蜂巢芯与模板面的紧密接触。（3）安装时应安排四个人同时抬放，按事先弹好的分格线摆放。(4)摆放完毕后，安排专人...
