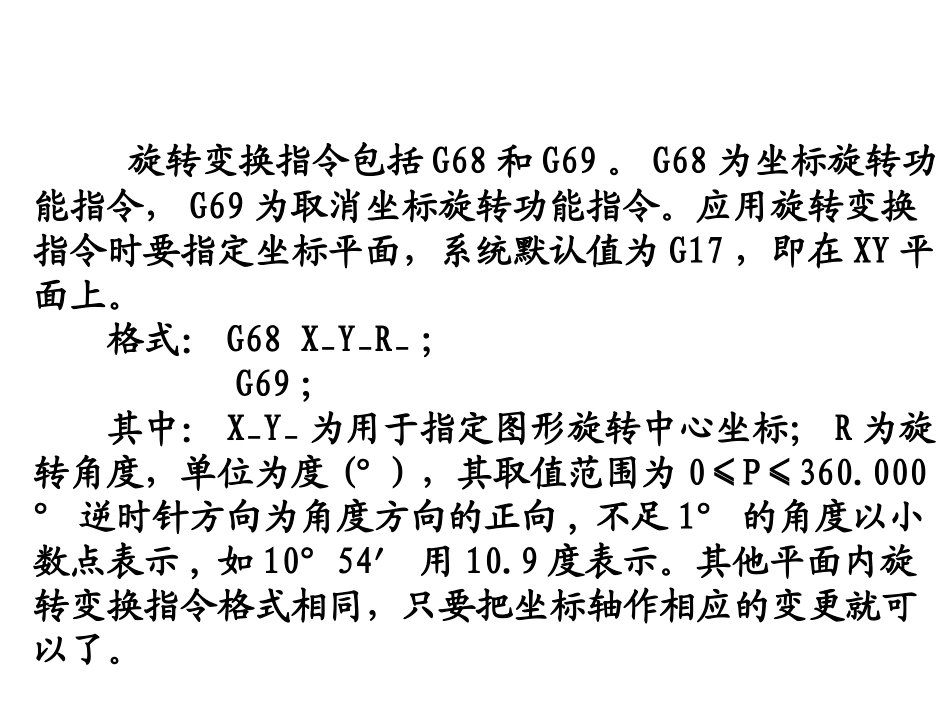

数控铣削编程与加工项目十三坐标系旋转编程旋转变换指令包括G68和G69。G68为坐标旋转功能指令，G69为取消坐标旋转功能指令。应用旋转变换指令时要指定坐标平面，系统默认值为G17，即在XY平面上。格式：G68X_Y_R_；G69；其中：X_Y_为用于指定图形旋转中心坐标；R为旋转角度，单位为度(°)，其取值范围为0≤P≤360.000°逆时针方向为角度方向的正向,不足1°的角度以小数点表示,如10°54′用10.9度表示。其他平面内旋转变换指令格式相同，只要把坐标轴作相应的变更就可以了。坐标系旋转编程说明:1.在坐标系旋转取消指令(G69)以后的第一个移动指令必须用绝对值指定.如果采用增量值指令,则不执行正确的移动.2.CNC数据处理的顺序是:程序镜像-----比例缩放------坐标系旋转------刀具半径补偿C方式.所以在指定这些指令时,应按顺序指定,取消时,按相反顺序.如果坐标系旋转指令前有比例缩放指令,则在比例缩放过程中不缩放旋转角度.3.在坐标系旋转方式中,不能指定返回参考点的G代码(G27-G30),也不能指定坐标系的G代码(G52-59,G92).若一定要指令这些G代码,应在取消坐标系旋转功能后指定.
