高层建筑临时供水管道剪力墙内暗敷设VIP免费

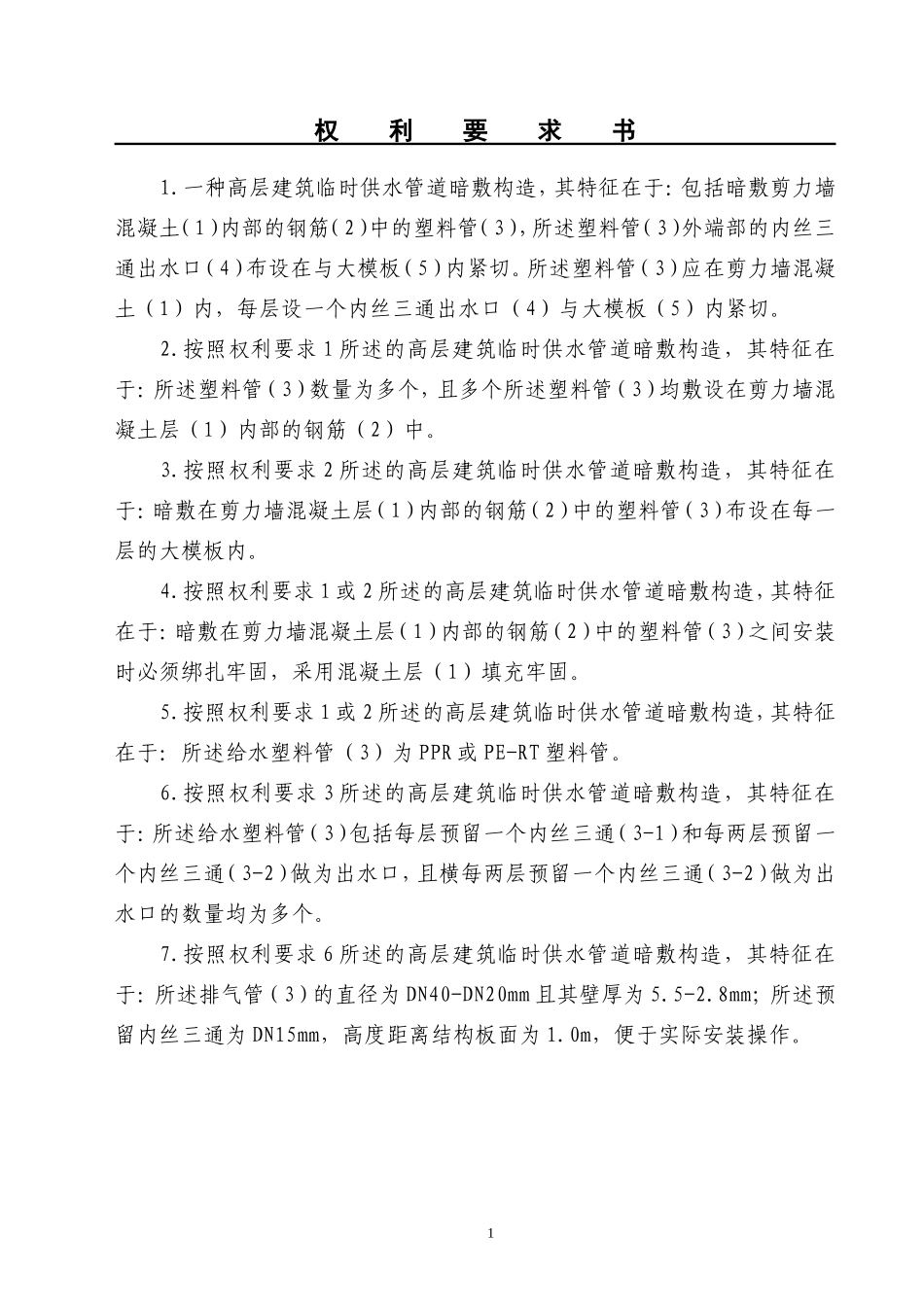

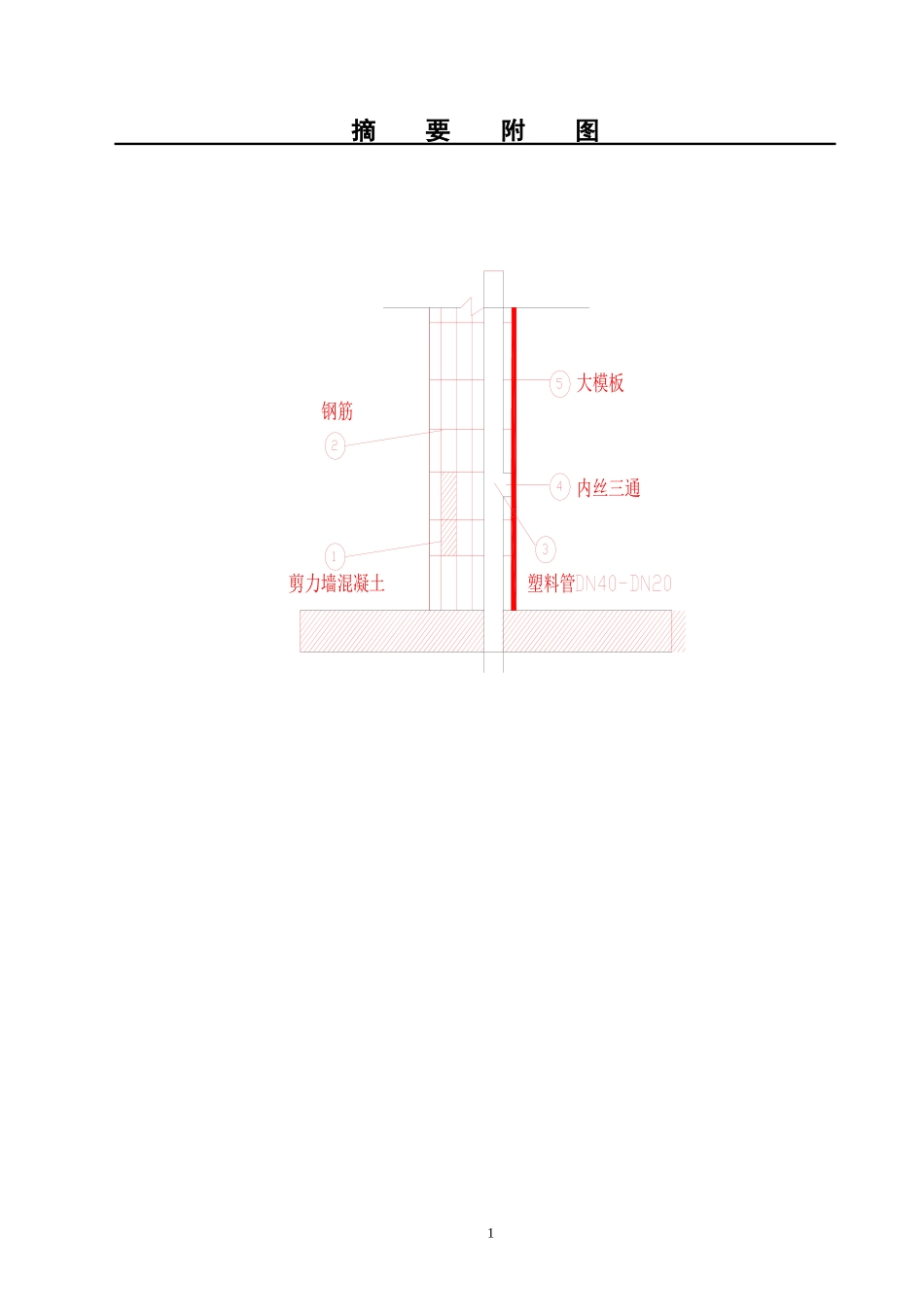

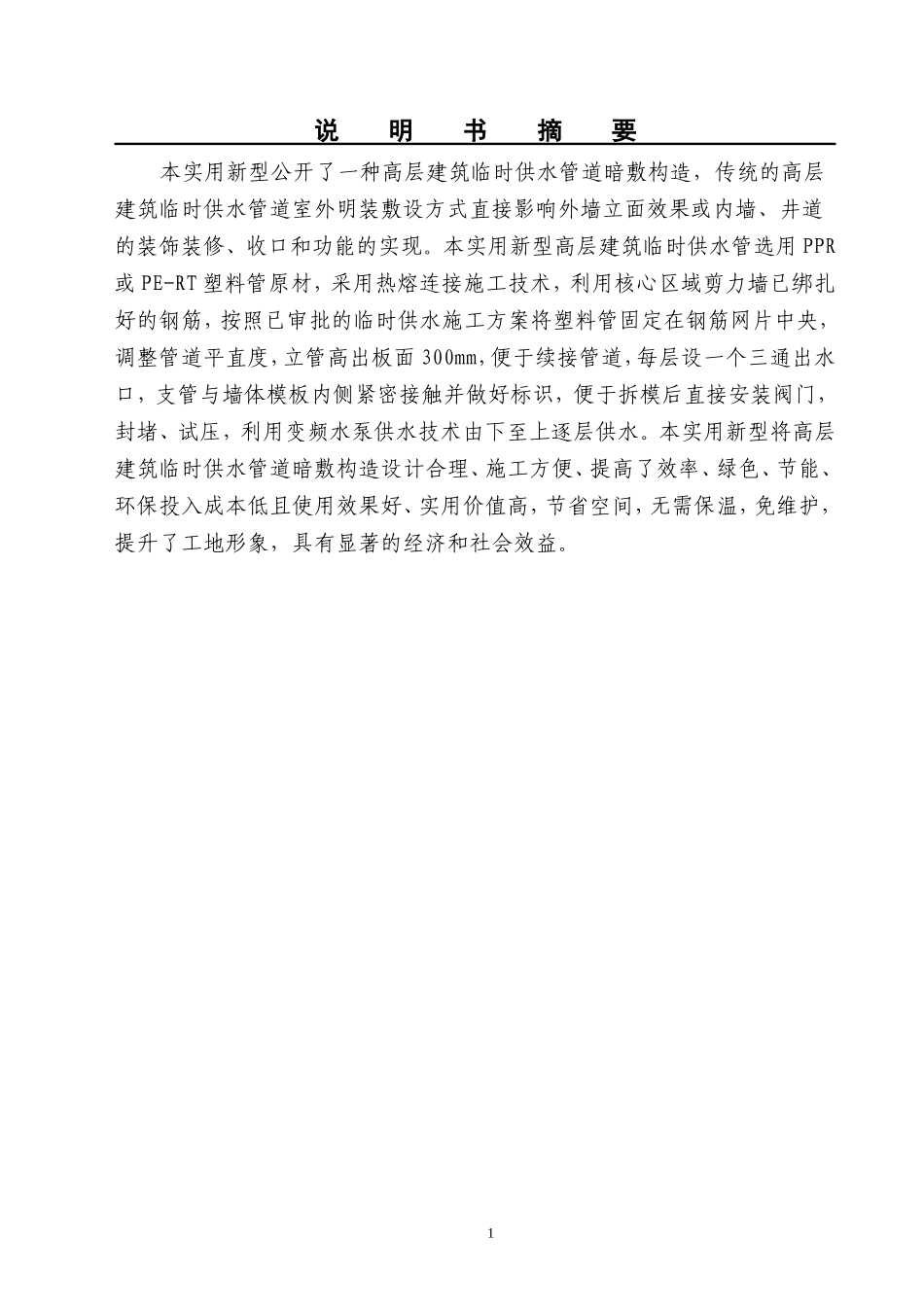

说明书摘要本实用新型公开了一种高层建筑临时供水管道暗敷构造，传统的高层建筑临时供水管道室外明装敷设方式直接影响外墙立面效果或内墙、井道的装饰装修、收口和功能的实现。本实用新型高层建筑临时供水管选用PPR或PE-RT塑料管原材，采用热熔连接施工技术，利用核心区域剪力墙已绑扎好的钢筋，按照已审批的临时供水施工方案将塑料管固定在钢筋网片中央，调整管道平直度，立管高出板面300mm，便于续接管道，每层设一个三通出水口，支管与墙体模板内侧紧密接触并做好标识，便于拆模后直接安装阀门，封堵、试压，利用变频水泵供水技术由下至上逐层供水。本实用新型将高层建筑临时供水管道暗敷构造设计合理、施工方便、提高了效率、绿色、节能、环保投入成本低且使用效果好、实用价值高，节省空间，无需保温，免维护，提升了工地形象，具有显著的经济和社会效益。1摘要附图塑料管内丝三通大模板剪力墙混凝土钢筋1权利要求书1.一种高层建筑临时供水管道暗敷构造，其特征在于：包括暗敷剪力墙混凝土（1）内部的钢筋（2）中的塑料管（3），所述塑料管（3）外端部的内丝三通出水口（4）布设在与大模板（5）内紧切。所述塑料管（3）应在剪力墙混凝土（1）内，每层设一个内丝三通出水口（4）与大模板（5）内紧切。2.按照权利要求1所述的高层建筑临时供水管道暗敷构造，其特征在于：所述塑料管（3）数量为多个，且多个所述塑料管（3）均敷设在剪力墙混凝土层（1）内部的钢筋（2）中。3.按照权利要求2所述的高层建筑临时供水管道暗敷构造，其特征在于：暗敷在剪力墙混凝土层（1）内部的钢筋（2）中的塑料管（3）布设在每一层的大模板内。4.按照权利要求1或2所述的高层建筑临时供水管道暗敷构造，其特征在于：暗敷在剪力墙混凝土层（1）内部的钢筋（2）中的塑料管（3）之间安装时必须绑扎牢固，采用混凝土层（1）填充牢固。5.按照权利要求1或2所述的高层建筑临时供水管道暗敷构造，其特征在于：所述给水塑料管（3）为PPR或PE-RT塑料管。6.按照权利要求3所述的高层建筑临时供水管道暗敷构造，其特征在于：所述给水塑料管（3）包括每层预留一个内丝三通（3-1）和每两层预留一个内丝三通（3-2）做为出水口，且横每两层预留一个内丝三通（3-2）做为出水口的数量均为多个。7.按照权利要求6所述的高层建筑临时供水管道暗敷构造，其特征在于：所述排气管（3）的直径为DN40-DN20mm且其壁厚为5.5-2.8mm；所述预留内丝三通为DN15mm，高度距离结构板面为1.0m，便于实际安装操作。1说明书高层建筑临时供水管道暗敷构造技术领域本实用新型属于高层建筑临时供水施工技术领域，尤其是涉及一种高层建筑临时供水管道暗敷构造。背景技术传统的高层建筑建设临时供水管道的敷设方式一般是顺着管道井、施工电梯或者沿着外墙明装到楼顶，采用变频水泵供水。上述供水方式虽然能够解决楼上供水的问题，但是直接影响外墙立面效果或内墙、井道的装饰装修、收口和功能的实现，占用施工空间，冬季还要进行保温（北方施工地区），施工完毕还要进行拆除，同时增加了好多费用。实用新型内容本实用新型所要解决的技术问题在于针对上述现有技术中的不足，提供一种高层建筑临时供水管道暗敷构造，其设计合理、施工方便、投入成本低且使用效果好、实用价值高，省去了二次拆除管道的不便，且降低了土建的收口费用，同时不占用施工空间，冬季不用保温（北方施工地区），节能环保。为解决上述技术问题，本实用新型采用的技术方案是：一种高层建筑临时供水管道暗敷构造，其特征在于：包括暗敷剪力墙混凝土内部的钢筋中的塑料管，所述给水塑料管外端部的内丝三通出水口布设在与大模板内紧切。所述给水塑料管应在剪力墙混凝土内，每层设一个内丝三通出水口与大模板内紧切。上述的高层建筑临时供水管道暗敷构造，其特征在于：所述给水塑料管数量为多个，且多个所述给水塑料管均敷设在剪力墙混凝土层内部的钢筋中。上述的高层建筑临时供水管道暗敷构造，其特征在于：暗敷在剪力墙混凝土层内部的钢筋中的塑料管布设在每一层的大模板内。1上述的高层建筑临时供水管道暗敷构造，其特征在于：暗敷在剪力墙混凝土层内部的钢筋中的给水塑料管之间...
