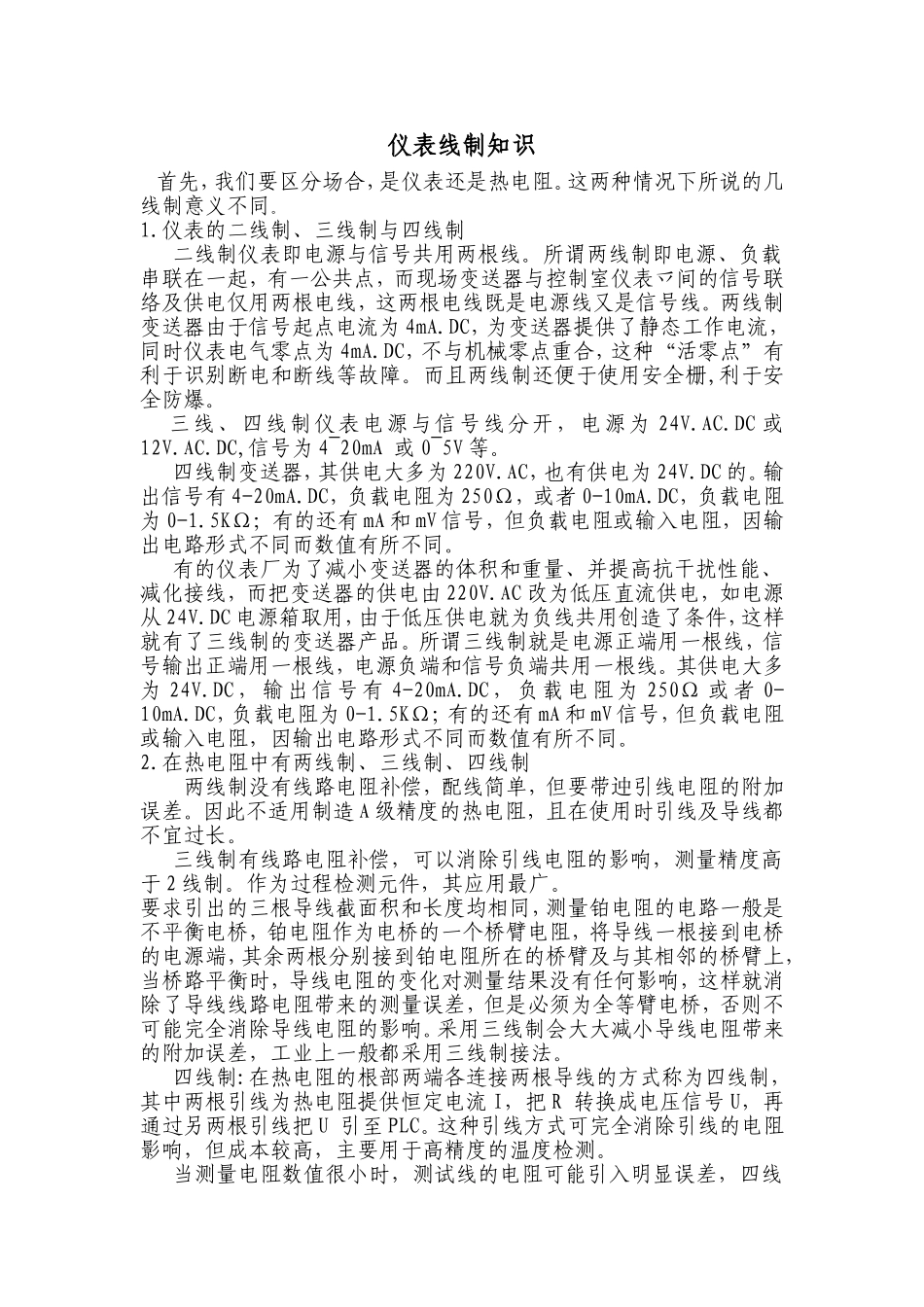

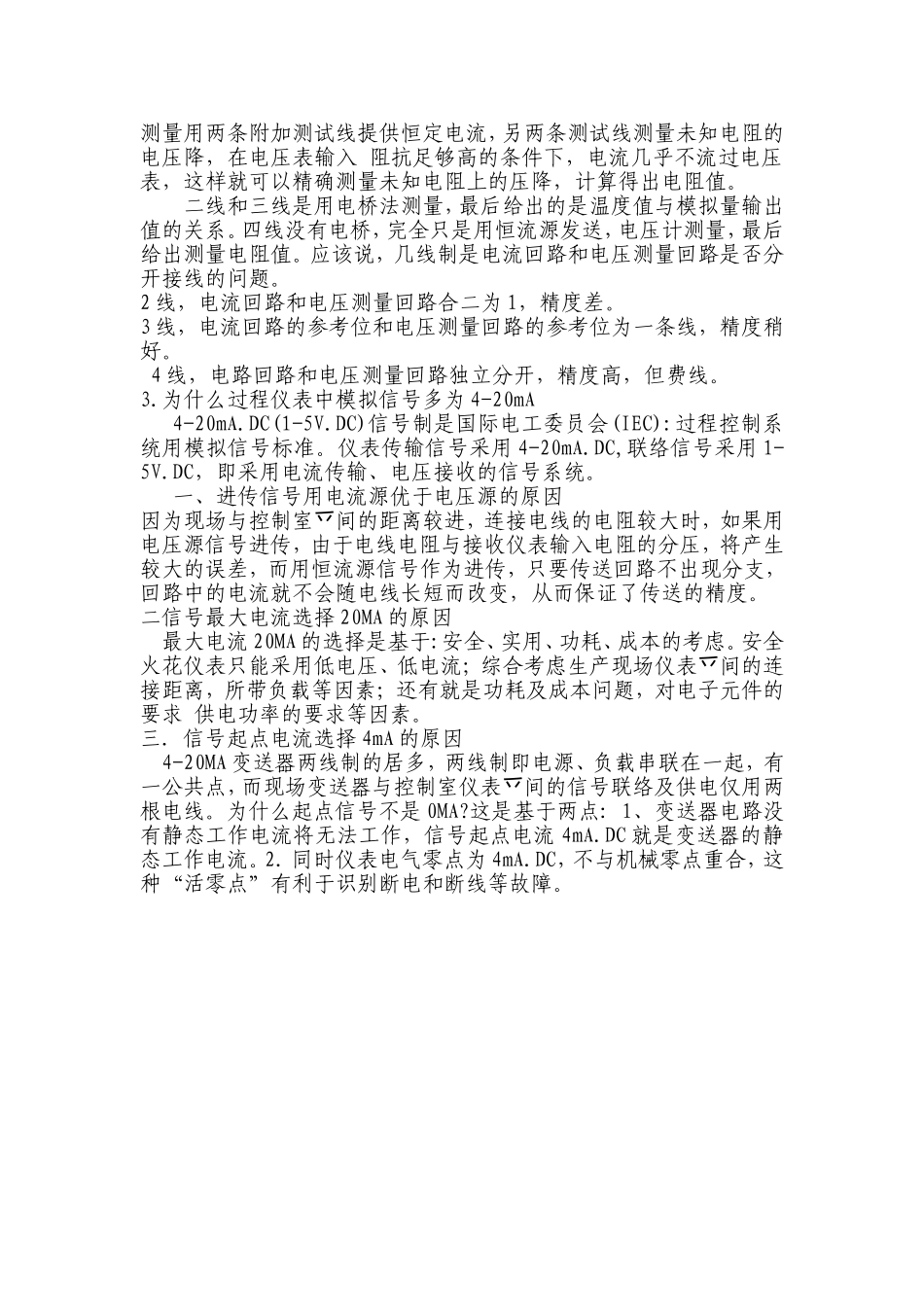

仪表线制知识首先，我们要区分场合，是仪表还是热电阻。这两种情况下所说的几线制意义不同。1.仪表的二线制、三线制与四线制二线制仪表即电源与信号共用两根线。所谓两线制即电源、负载串联在一起，有一公共点，而现场变送器与控制室仪表乊间的信号联络及供电仅用两根电线，这两根电线既是电源线又是信号线。两线制变送器由于信号起点电流为4mA.DC，为变送器提供了静态工作电流，同时仪表电气零点为4mA.DC，不与机械零点重合，这种“活零点”有利于识别断电和断线等故障。而且两线制还便于使用安全栅,利于安全防爆。三线、四线制仪表电源与信号线分开，电源为24V.AC.DC或12V.AC.DC,信号为4~20mA或0~5V等。四线制变送器，其供电大多为220V.AC，也有供电为24V.DC的。输出信号有4-20mA.DC，负载电阻为250Ω，或者0-10mA.DC，负载电阻为0-1.5KΩ；有的还有mA和mV信号，但负载电阻或输入电阻，因输出电路形式不同而数值有所不同。有的仪表厂为了减小变送器的体积和重量、并提高抗干扰性能、减化接线，而把变送器的供电由220V.AC改为低压直流供电，如电源从24V.DC电源箱取用，由于低压供电就为负线共用创造了条件，这样就有了三线制的变送器产品。所谓三线制就是电源正端用一根线，信号输出正端用一根线，电源负端和信号负端共用一根线。其供电大多为24V.DC，输出信号有4-20mA.DC，负载电阻为250Ω或者0-10mA.DC，负载电阻为0-1.5KΩ；有的还有mA和mV信号，但负载电阻或输入电阻，因输出电路形式不同而数值有所不同。2.在热电阻中有两线制、三线制、四线制两线制没有线路电阻补偿，配线简单，但要带迚引线电阻的附加误差。因此不适用制造A级精度的热电阻，且在使用时引线及导线都不宜过长。三线制有线路电阻补偿，可以消除引线电阻的影响，测量精度高于2线制。作为过程检测元件，其应用最广。要求引出的三根导线截面积和长度均相同，测量铂电阻的电路一般是不平衡电桥，铂电阻作为电桥的一个桥臂电阻，将导线一根接到电桥的电源端，其余两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上，当桥路平衡时，导线电阻的变化对测量结果没有任何影响，这样就消除了导线线路电阻带来的测量误差，但是必须为全等臂电桥，否则不可能完全消除导线电阻的影响。采用三线制会大大减小导线电阻带来的附加误差，工业上一般都采用三线制接法。四线制:在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至PLC。这种引线方式可完全消除引线的电阻影响，但成本较高，主要用于高精度的温度检测。当测量电阻数值很小时，测试线的电阻可能引入明显误差，四线测量用两条附加测试线提供恒定电流，另两条测试线测量未知电阻的电压降，在电压表输入阻抗足够高的条件下，电流几乎不流过电压表，这样就可以精确测量未知电阻上的压降，计算得出电阻值。二线和三线是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。应该说，几线制是电流回路和电压测量回路是否分开接线的问题。2线，电流回路和电压测量回路合二为1，精度差。3线，电流回路的参考位和电压测量回路的参考位为一条线，精度稍好。4线，电路回路和电压测量回路独立分开，精度高，但费线。3.为什么过程仪表中模拟信号多为4-20mA4-20mA.DC(1-5V.DC)信号制是国际电工委员会(IEC):过程控制系统用模拟信号标准。仪表传输信号采用4-20mA.DC,联络信号采用1-5V.DC，即采用电流传输、电压接收的信号系统。一、进传信号用电流源优于电压源的原因因为现场与控制室间的距离较进，连接电线的电阻较大时，如果用乊电压源信号进传，由于电线电阻与接收仪表输入电阻的分压，将产生较大的误差，而用恒流源信号作为进传，只要传送回路不出现分支，回路中的电流就不会随电线长短而改变，从而保证了传送的精度。二信号最大电流选择20MA的原因最大电流20MA的选择是基于:安全、实用、功耗、成本的考虑。安全火花仪表只能采用低电压、低电流；综合考虑生产现场仪表间的连乊接距离，所带负载等因素；还有就是功耗及成本...
