脱硫运行中石膏含水量大的原因分析VIP免费

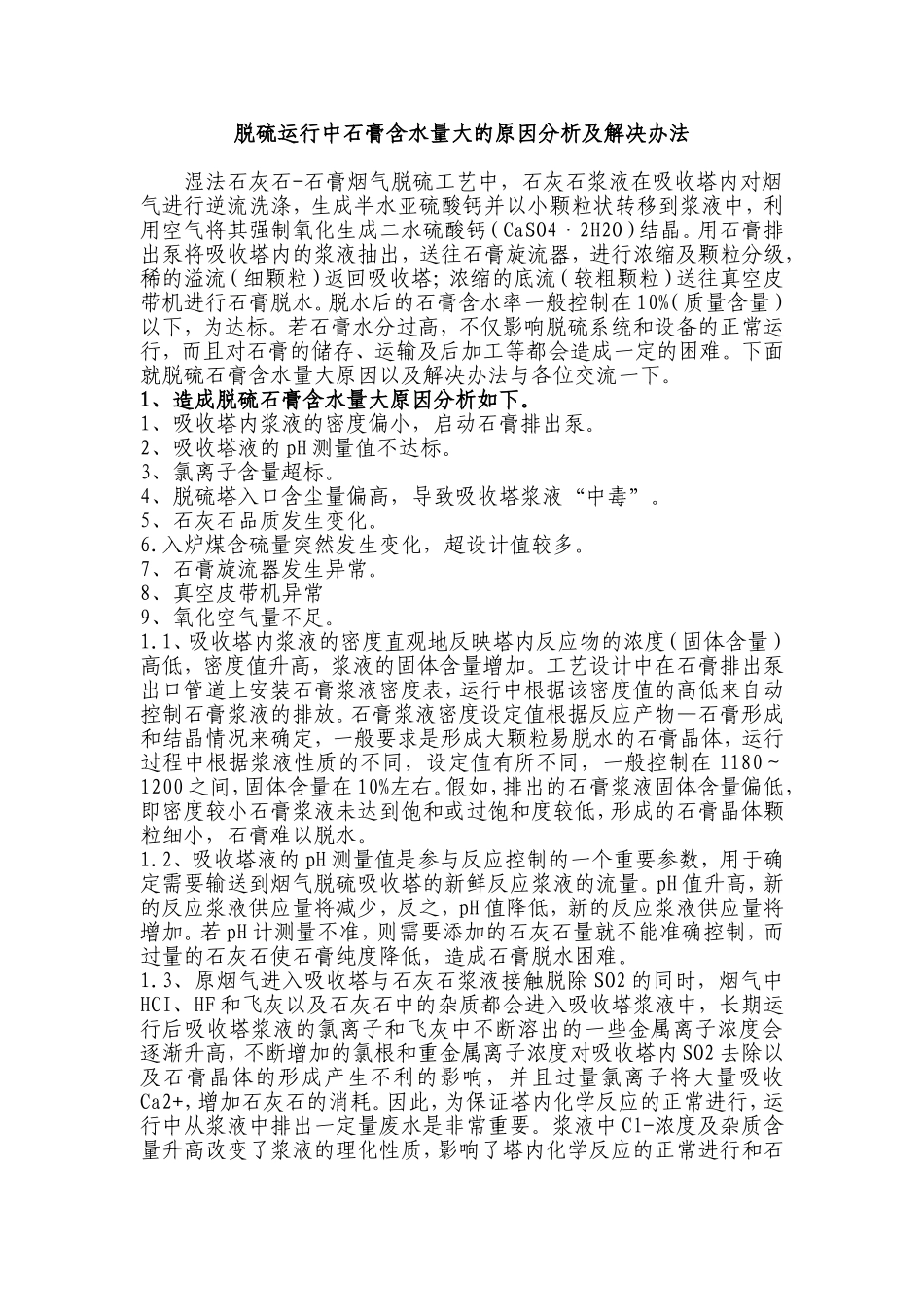

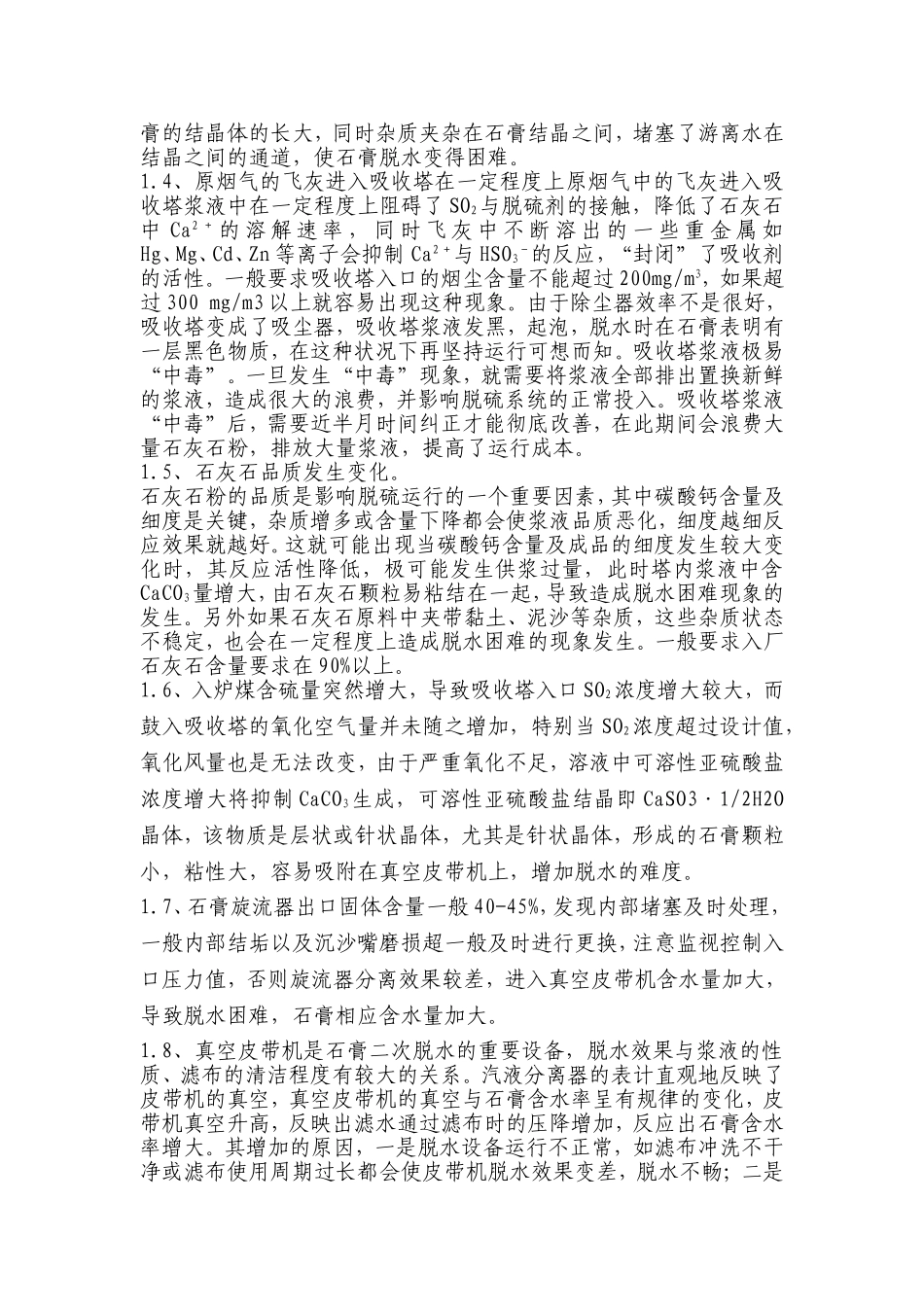

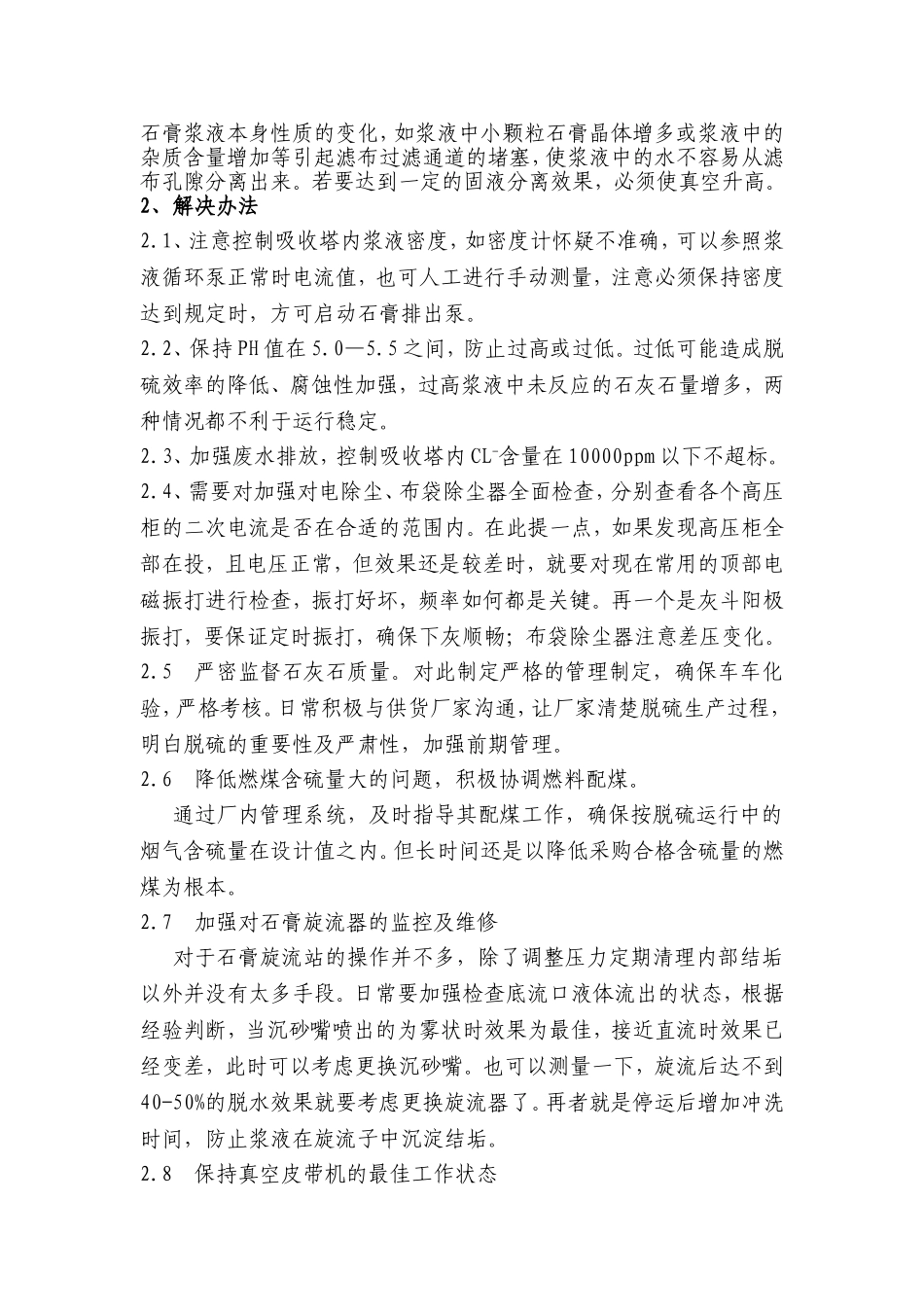

脱硫运行中石膏含水量大的原因分析及解决办法湿法石灰石-石膏烟气脱硫工艺中，石灰石浆液在吸收塔内对烟气进行逆流洗涤，生成半水亚硫酸钙并以小颗粒状转移到浆液中，利用空气将其强制氧化生成二水硫酸钙（CaSO4·2H2O）结晶。用石膏排出泵将吸收塔内的浆液抽出，送往石膏旋流器，进行浓缩及颗粒分级，稀的溢流（细颗粒）返回吸收塔；浓缩的底流（较粗颗粒）送往真空皮带机进行石膏脱水。脱水后的石膏含水率一般控制在10%（质量含量）以下，为达标。若石膏水分过高，不仅影响脱硫系统和设备的正常运行，而且对石膏的储存、运输及后加工等都会造成一定的困难。下面就脱硫石膏含水量大原因以及解决办法与各位交流一下。1、造成脱硫石膏含水量大原因分析如下。1、吸收塔内浆液的密度偏小，启动石膏排出泵。2、吸收塔液的pH测量值不达标。3、氯离子含量超标。4、脱硫塔入口含尘量偏高，导致吸收塔浆液“中毒”。5、石灰石品质发生变化。6.入炉煤含硫量突然发生变化，超设计值较多。7、石膏旋流器发生异常。8、真空皮带机异常9、氧化空气量不足。1.1、吸收塔内浆液的密度直观地反映塔内反应物的浓度（固体含量）高低，密度值升高，浆液的固体含量增加。工艺设计中在石膏排出泵出口管道上安装石膏浆液密度表，运行中根据该密度值的高低来自动控制石膏浆液的排放。石膏浆液密度设定值根据反应产物—石膏形成和结晶情况来确定，一般要求是形成大颗粒易脱水的石膏晶体，运行过程中根据浆液性质的不同，设定值有所不同，一般控制在1180～1200之间，固体含量在10%左右。假如，排出的石膏浆液固体含量偏低，即密度较小石膏浆液未达到饱和或过饱和度较低，形成的石膏晶体颗粒细小，石膏难以脱水。1.2、吸收塔液的pH测量值是参与反应控制的一个重要参数，用于确定需要输送到烟气脱硫吸收塔的新鲜反应浆液的流量。pH值升高，新的反应浆液供应量将减少，反之，pH值降低，新的反应浆液供应量将增加。若pH计测量不准，则需要添加的石灰石量就不能准确控制，而过量的石灰石使石膏纯度降低，造成石膏脱水困难。1.3、原烟气进入吸收塔与石灰石浆液接触脱除SO2的同时，烟气中HCI、HF和飞灰以及石灰石中的杂质都会进入吸收塔浆液中，长期运行后吸收塔浆液的氯离子和飞灰中不断溶出的一些金属离子浓度会逐渐升高，不断增加的氯根和重金属离子浓度对吸收塔内SO2去除以及石膏晶体的形成产生不利的影响，并且过量氯离子将大量吸收Ca2+，增加石灰石的消耗。因此，为保证塔内化学反应的正常进行，运行中从浆液中排出一定量废水是非常重要。浆液中Cl-浓度及杂质含量升高改变了浆液的理化性质，影响了塔内化学反应的正常进行和石膏的结晶体的长大，同时杂质夹杂在石膏结晶之间，堵塞了游离水在结晶之间的通道，使石膏脱水变得困难。1.4、原烟气的飞灰进入吸收塔在一定程度上原烟气中的飞灰进入吸收塔浆液中在一定程度上阻碍了SO2与脱硫剂的接触，降低了石灰石中Ca2＋的溶解速率，同时飞灰中不断溶出的一些重金属如Hg、Mg、Cd、Zn等离子会抑制Ca2＋与HSO3－的反应，“封闭”了吸收剂的活性。一般要求吸收塔入口的烟尘含量不能超过200mg/m3，如果超过300mg/m3以上就容易出现这种现象。由于除尘器效率不是很好，吸收塔变成了吸尘器，吸收塔浆液发黑，起泡，脱水时在石膏表明有一层黑色物质，在这种状况下再坚持运行可想而知。吸收塔浆液极易“中毒”。一旦发生“中毒”现象，就需要将浆液全部排出置换新鲜的浆液，造成很大的浪费，并影响脱硫系统的正常投入。吸收塔浆液“中毒”后，需要近半月时间纠正才能彻底改善，在此期间会浪费大量石灰石粉，排放大量浆液，提高了运行成本。1.5、石灰石品质发生变化。石灰石粉的品质是影响脱硫运行的一个重要因素，其中碳酸钙含量及细度是关键，杂质增多或含量下降都会使浆液品质恶化，细度越细反应效果就越好。这就可能出现当碳酸钙含量及成品的细度发生较大变化时，其反应活性降低，极可能发生供浆过量，此时塔内浆液中含CaCO3量增大，由石灰石颗粒易粘结在一起，导致造成脱水困难现象的发生。另外如果石灰石原料中夹带黏土、泥沙等杂质，这些杂质状态不稳定，也会在一定程度上...
