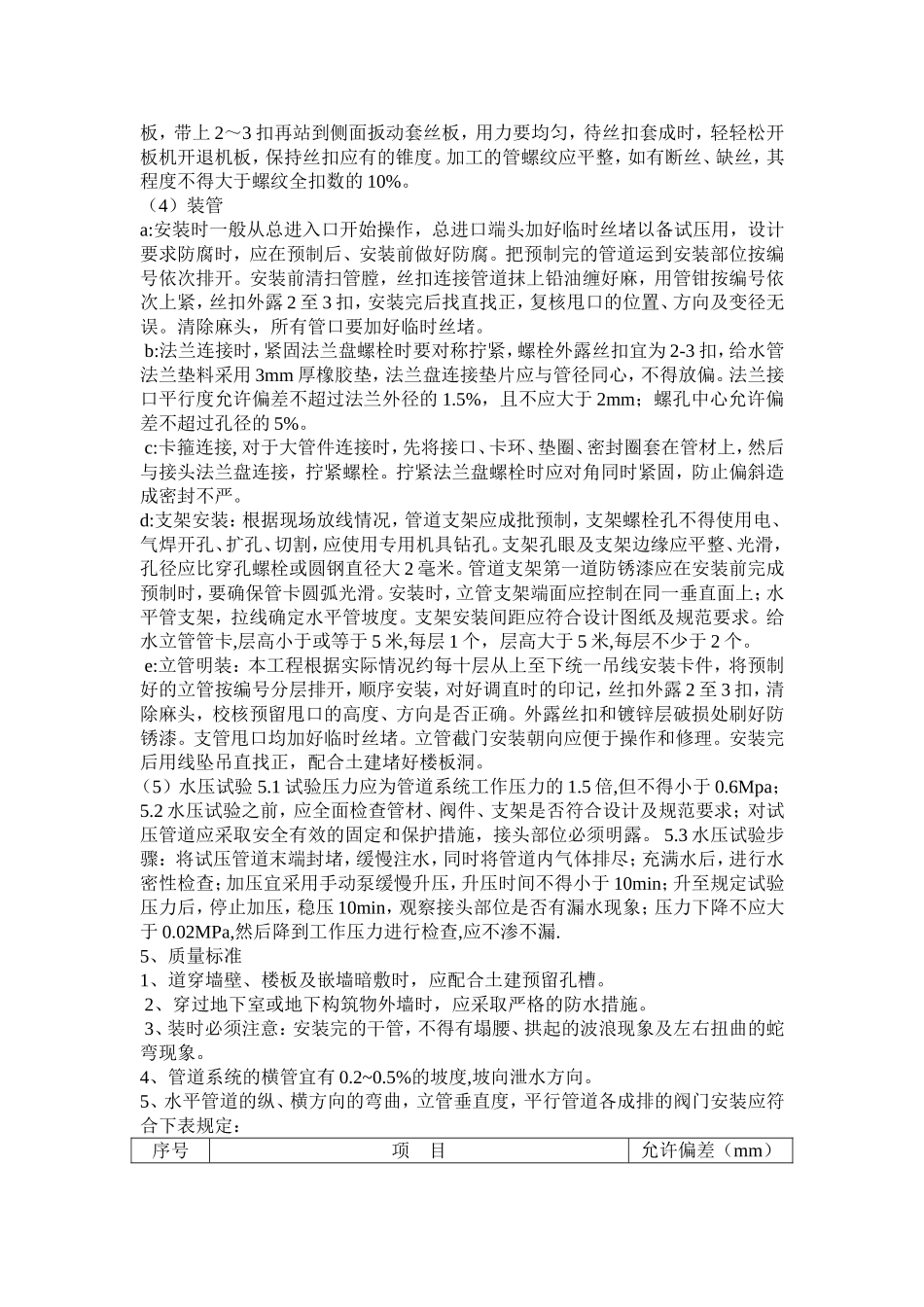

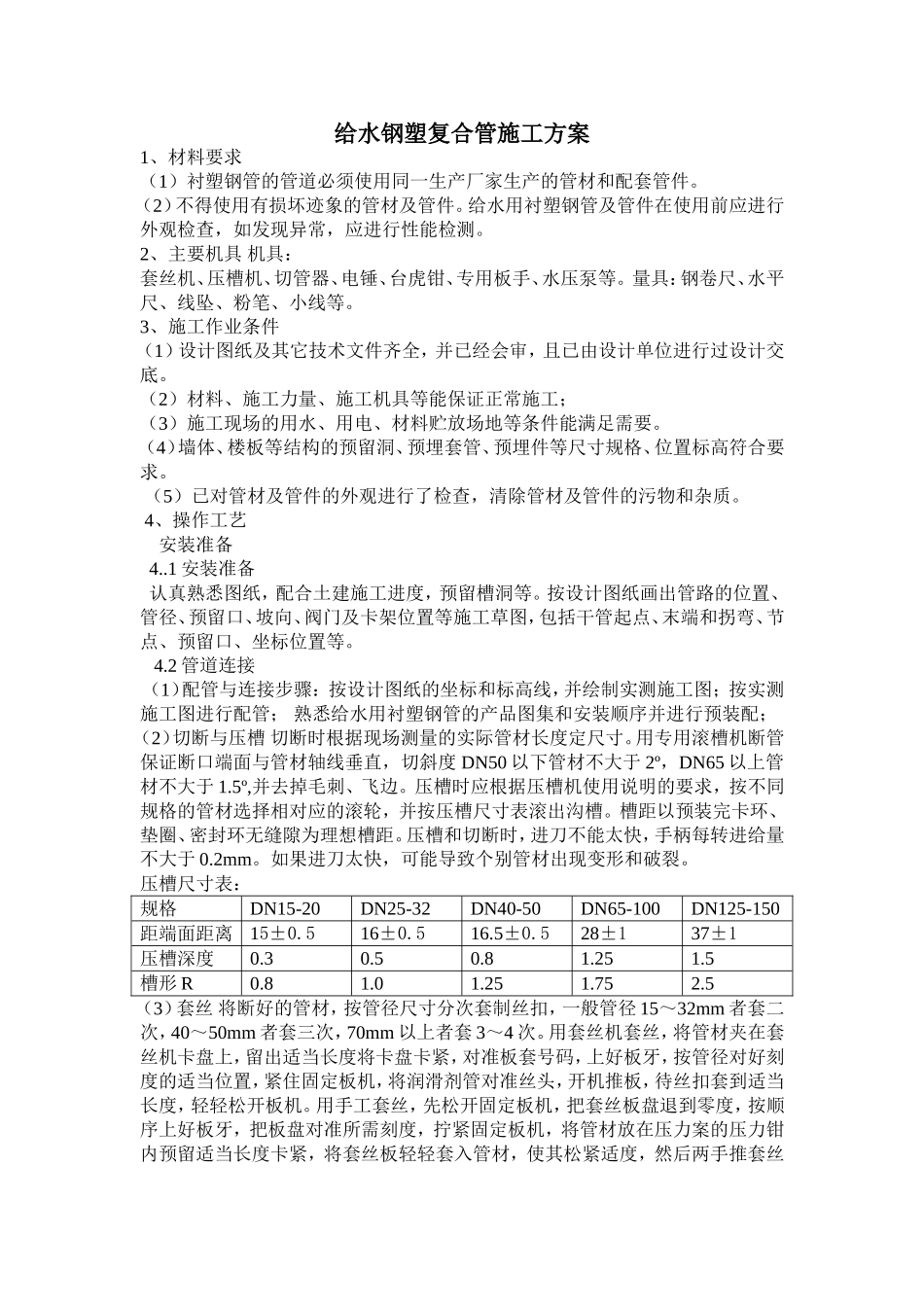

给水钢塑复合管施工方案1、材料要求（1）衬塑钢管的管道必须使用同一生产厂家生产的管材和配套管件。（2）不得使用有损坏迹象的管材及管件。给水用衬塑钢管及管件在使用前应进行外观检查，如发现异常，应进行性能检测。2、主要机具机具：套丝机、压槽机、切管器、电锤、台虎钳、专用板手、水压泵等。量具：钢卷尺、水平尺、线坠、粉笔、小线等。3、施工作业条件（1）设计图纸及其它技术文件齐全，并已经会审，且已由设计单位进行过设计交底。（2）材料、施工力量、施工机具等能保证正常施工；（3）施工现场的用水、用电、材料贮放场地等条件能满足需要。（4）墙体、楼板等结构的预留洞、预埋套管、预埋件等尺寸规格、位置标高符合要求。（5）已对管材及管件的外观进行了检查，清除管材及管件的污物和杂质。4、操作工艺安装准备4..1安装准备认真熟悉图纸，配合土建施工进度，预留槽洞等。按设计图纸画出管路的位置、管径、预留口、坡向、阀门及卡架位置等施工草图，包括干管起点、末端和拐弯、节点、预留口、坐标位置等。4.2管道连接（1）配管与连接步骤：按设计图纸的坐标和标高线，并绘制实测施工图；按实测施工图进行配管；熟悉给水用衬塑钢管的产品图集和安装顺序并进行预装配；（2）切断与压槽切断时根据现场测量的实际管材长度定尺寸。用专用滚槽机断管保证断口端面与管材轴线垂直，切斜度DN50以下管材不大于2º，DN65以上管材不大于1.5º,并去掉毛刺、飞边。压槽时应根据压槽机使用说明的要求，按不同规格的管材选择相对应的滚轮，并按压槽尺寸表滚出沟槽。槽距以预装完卡环、垫圈、密封环无缝隙为理想槽距。压槽和切断时，进刀不能太快，手柄每转进给量不大于0.2mm。如果进刀太快，可能导致个别管材出现变形和破裂。压槽尺寸表：规格DN15-20DN25-32DN40-50DN65-100DN125-150距端面距离15±0.516±0.516.5±0.528±137±1压槽深度0.30.50.81.251.5槽形R0.81.01.251.752.5（3）套丝将断好的管材，按管径尺寸分次套制丝扣，一般管径15～32mm者套二次，40～50mm者套三次，70mm以上者套3～4次。用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘卡紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定板机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开板机。用手工套丝，先松开固定板机，把套丝板盘退到零度，按顺序上好板牙，把板盘对准所需刻度，拧紧固定板机，将管材放在压力案的压力钳内预留适当长度卡紧，将套丝板轻轻套入管材，使其松紧适度，然后两手推套丝板，带上2～3扣再站到侧面扳动套丝板，用力要均匀，待丝扣套成时，轻轻松开板机开退机板，保持丝扣应有的锥度。加工的管螺纹应平整，如有断丝、缺丝，其程度不得大于螺纹全扣数的10%。（4）装管a:安装时一般从总进入口开始操作，总进口端头加好临时丝堵以备试压用，设计要求防腐时，应在预制后、安装前做好防腐。把预制完的管道运到安装部位按编号依次排开。安装前清扫管膛，丝扣连接管道抹上铅油缠好麻，用管钳按编号依次上紧，丝扣外露2至3扣，安装完后找直找正，复核甩口的位置、方向及变径无误。清除麻头，所有管口要加好临时丝堵。b:法兰连接时，紧固法兰盘螺栓时要对称拧紧，螺栓外露丝扣宜为2-3扣，给水管法兰垫料采用3mm厚橡胶垫，法兰盘连接垫片应与管径同心，不得放偏。法兰接口平行度允许偏差不超过法兰外径的1.5%，且不应大于2mm；螺孔中心允许偏差不超过孔径的5%。c:卡箍连接,对于大管件连接时，先将接口、卡环、垫圈、密封圈套在管材上，然后与接头法兰盘连接，拧紧螺栓。拧紧法兰盘螺栓时应对角同时紧固，防止偏斜造成密封不严。d:支架安装：根据现场放线情况，管道支架应成批预制，支架螺栓孔不得使用电、气焊开孔、扩孔、切割，应使用专用机具钻孔。支架孔眼及支架边缘应平整、光滑，孔径应比穿孔螺栓或圆钢直径大2毫米。管道支架第一道防锈漆应在安装前完成预制时，要确保管卡圆弧光滑。安装时，立管支架端面应控制在同一垂直面上；水平管支架，拉线确定水平管坡度。支架安装间距应符合设计图纸及规范要求。给水立管管卡,层高小于或等于5米,每层1个，层高...
