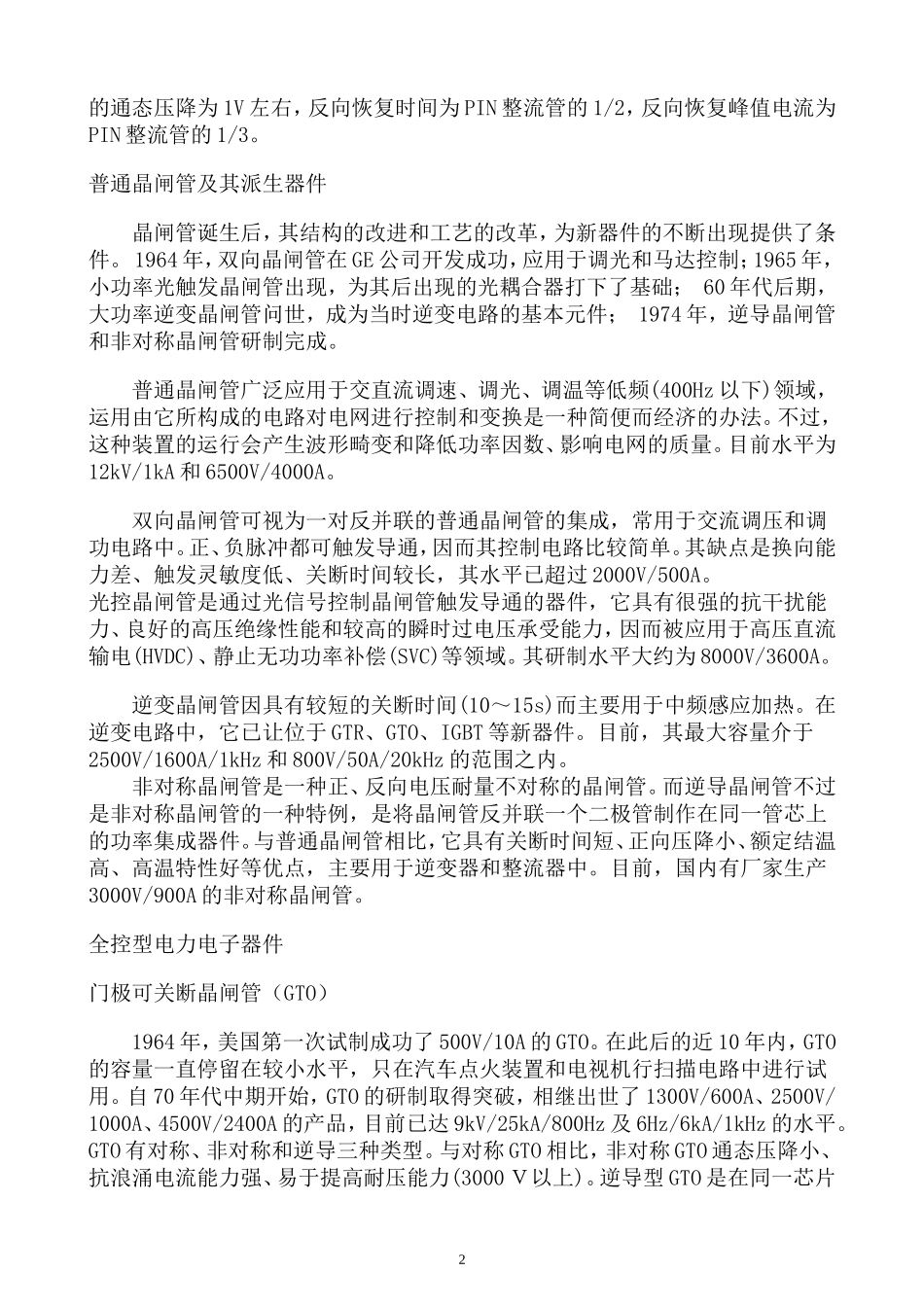

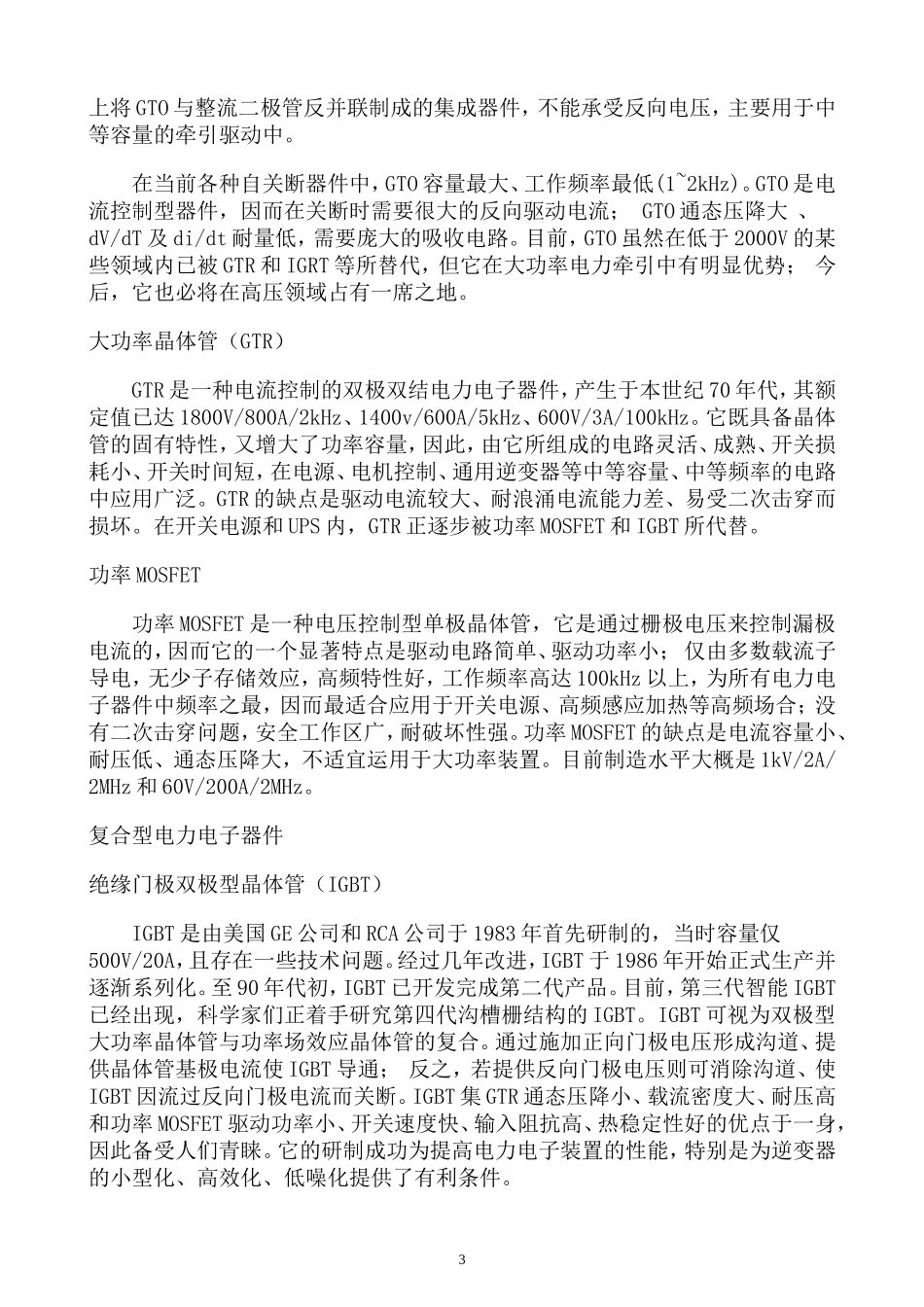

功率器件的发展历程IGBT、GTR、GTO、MOSFET、IGBT、IGCT……2009-12-0808:49引言电力电子技术包括功率半导体器件与IC技术、功率变换技术及控制技术等几个方面，其中电力电子器件是电力电子技术的重要基础，也是电力电子技术发展的“龙头”。从1958年美国通用电气(GE)公司研制出世界上第一个工业用普通晶闸管开始，电能的变换和控制从旋转的变流机组和静止的离子变流器进入由电力电子器件构成的变流器时代，这标志着电力电子技术的诞生。到了70年代，晶闸管开始形成由低压小电流到高压大电流的系列产品。同时，非对称晶闸管、逆导晶闸管、双向晶闸管、光控晶闸管等晶闸管派生器件相继问世，广泛应用于各种变流装置。由于它们具有体积小、重量轻、功耗小、效率高、响应快等优点，其研制及应用得到了飞速发展。由于普通晶闸管不能自关断，属于半控型器件，因而被称作第一代电力电子器件。在实际需要的推动下，随着理论研究和工艺水平的不断提高，电力电子器件在容量和类型等方面得到了很大发展，先后出现了GTR、GTO、功率MOSET等自关断、全控型器件，被称为第二代电力电子器件。近年来，电力电子器件正朝着复合化、模块化及功率集成的方向发展，如IGPT、MCT、HVIC等就是这种发展的产物。电力整流管整流管产生于本世纪40年代，是电力电子器件中结构最简单、使用最广泛的一种器件。目前已形成普通整流管、快恢复整流管和肖特基整流管等三种主要类型。其中普通整流管的特点是：漏电流小、通态压降较高(10～18V)、反向恢复时间较长(几十微秒)、可获得很高的电压和电流定额。多用于牵引、充电、电镀等对转换速度要求不高的装置中。较快的反向恢复时间(几百纳秒至几微秒)是快恢复整流管的显著特点，但是它的通态压降却很高(16～40V)。它主要用于斩波、逆变等电路中充当旁路二极管或阻塞二极管。肖特基整流管兼有快的反向恢复时间(几乎为零)和低的通态压降(0.3～0.6V)的优点，不过其漏电流较大、耐压能力低，常用于高频低压仪表和开关电源。目前的研制水平为:普通整流管(8000V/5000A/400Hz)；快恢复整流管(6000V/1200A/1000Hz)；肖特基整流管(1000V/100A/200kHz)。电力整流管对改善各种电力电子电路的性能、降低电路损耗和提高电源使用效率等方面都具有非常重要的作用。随着各种高性能电力电子器件的出现，开发具有良好高频性能的电力整流管显得非常必要。目前，人们已通过新颖结构的设计和大规模集成电路制作工艺的运用，研制出集PIN整流管和肖特基整流管的优点于一体的具有MPS、SPEED和SSD等结构的新型高压快恢复整流管。它们1的通态压降为1V左右，反向恢复时间为PIN整流管的1/2，反向恢复峰值电流为PIN整流管的1/3。普通晶闸管及其派生器件晶闸管诞生后，其结构的改进和工艺的改革，为新器件的不断出现提供了条件。1964年，双向晶闸管在GE公司开发成功，应用于调光和马达控制；1965年，小功率光触发晶闸管出现，为其后出现的光耦合器打下了基础；60年代后期，大功率逆变晶闸管问世，成为当时逆变电路的基本元件；1974年，逆导晶闸管和非对称晶闸管研制完成。普通晶闸管广泛应用于交直流调速、调光、调温等低频(400Hz以下)领域，运用由它所构成的电路对电网进行控制和变换是一种简便而经济的办法。不过，这种装置的运行会产生波形畸变和降低功率因数、影响电网的质量。目前水平为12kV/1kA和6500V/4000A。双向晶闸管可视为一对反并联的普通晶闸管的集成，常用于交流调压和调功电路中。正、负脉冲都可触发导通，因而其控制电路比较简单。其缺点是换向能力差、触发灵敏度低、关断时间较长，其水平已超过2000V/500A。光控晶闸管是通过光信号控制晶闸管触发导通的器件，它具有很强的抗干扰能力、良好的高压绝缘性能和较高的瞬时过电压承受能力，因而被应用于高压直流输电(HVDC)、静止无功功率补偿(SVC)等领域。其研制水平大约为8000V/3600A。逆变晶闸管因具有较短的关断时间(10～15s)而主要用于中频感应加热。在逆变电路中，它已让位于GTR、GTO、IGBT等新器件。目前，其最大容量介于2500V/1600A/1kHz和800V/50A/20kHz的范围之内。非对称晶闸管是一种正、反向电压耐量不对称的晶闸管。而逆导晶闸...
