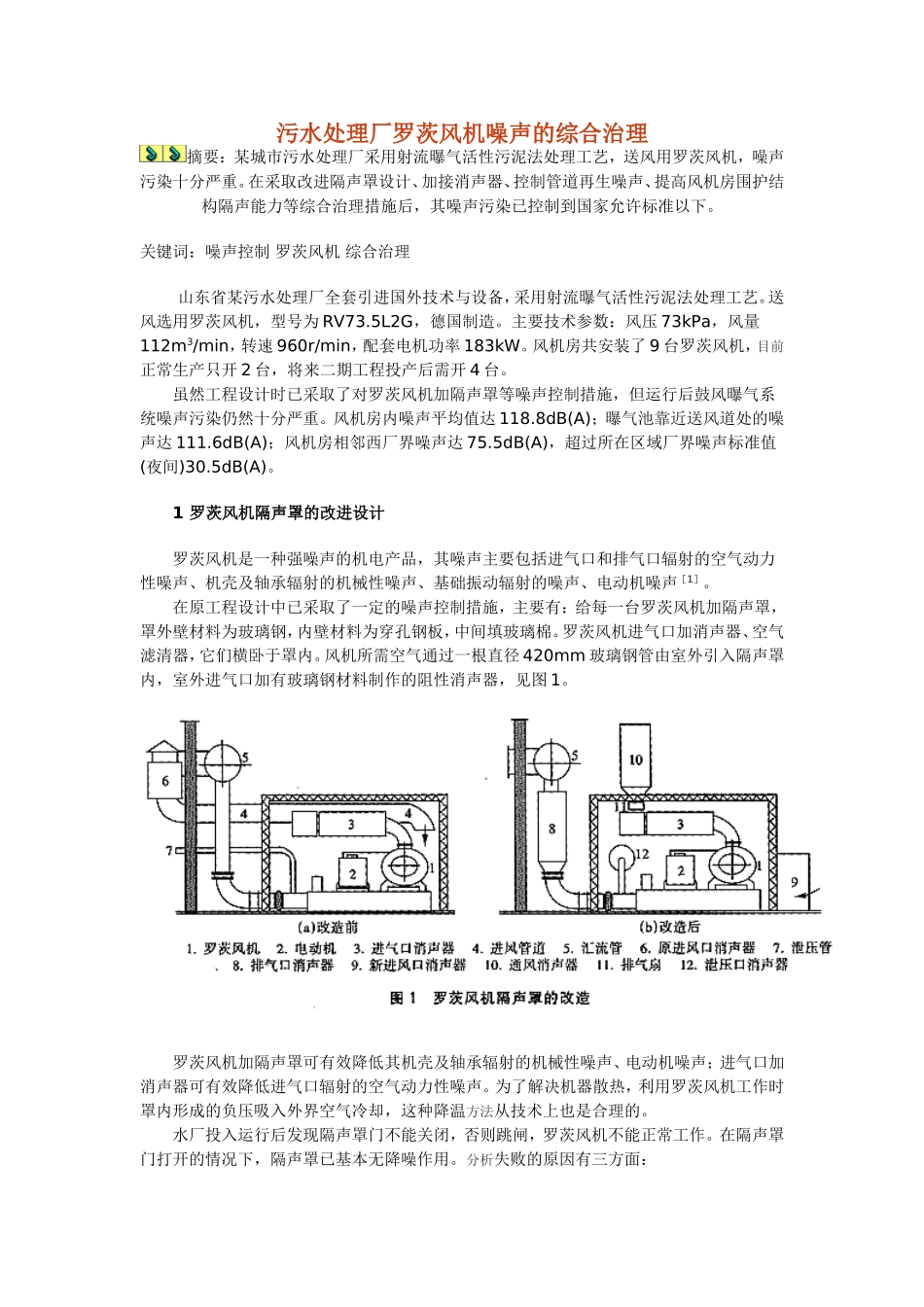

污水处理厂罗茨风机噪声的综合治理_第1页
1/4

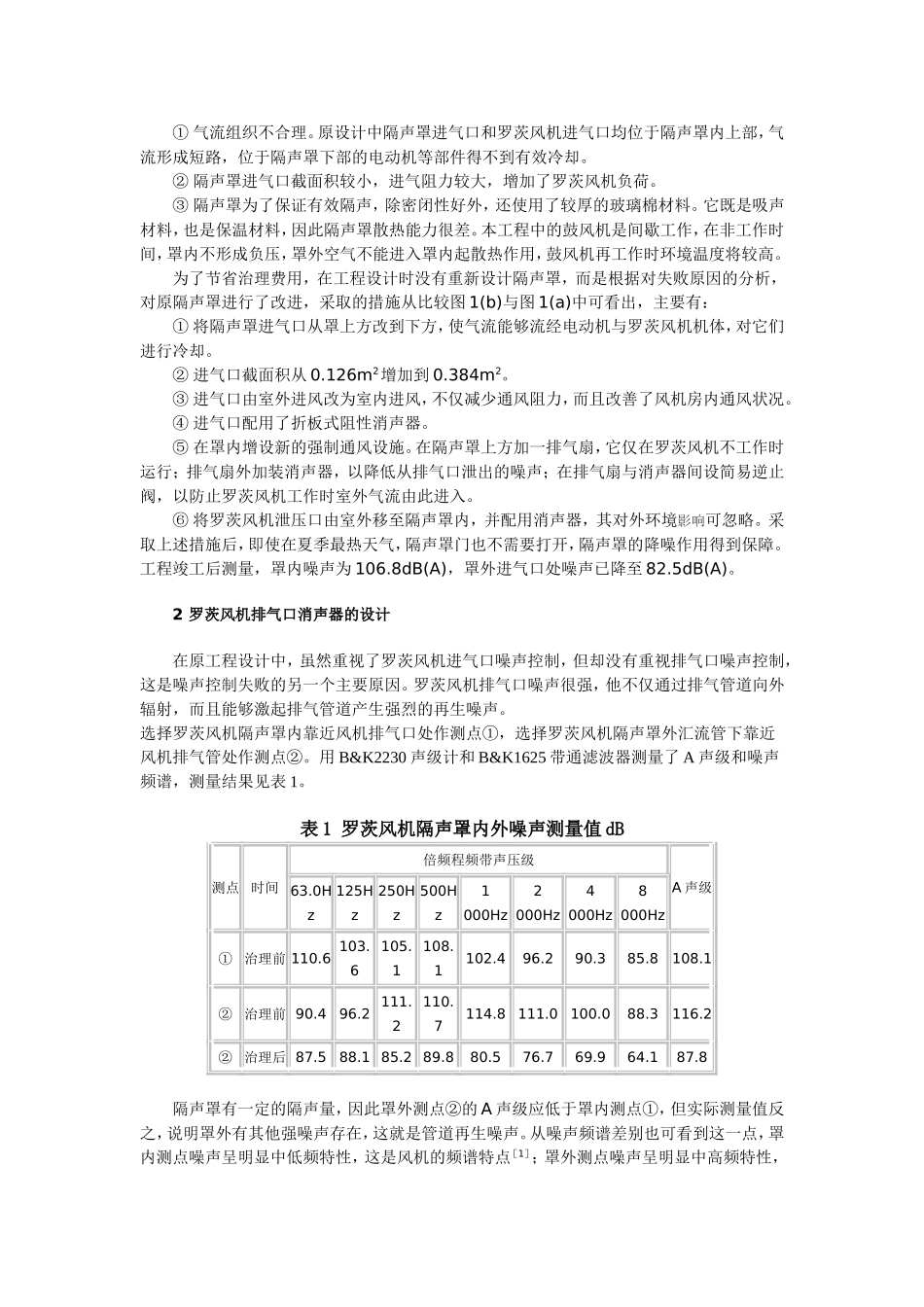

污水处理厂罗茨风机噪声的综合治理_第2页
2/4

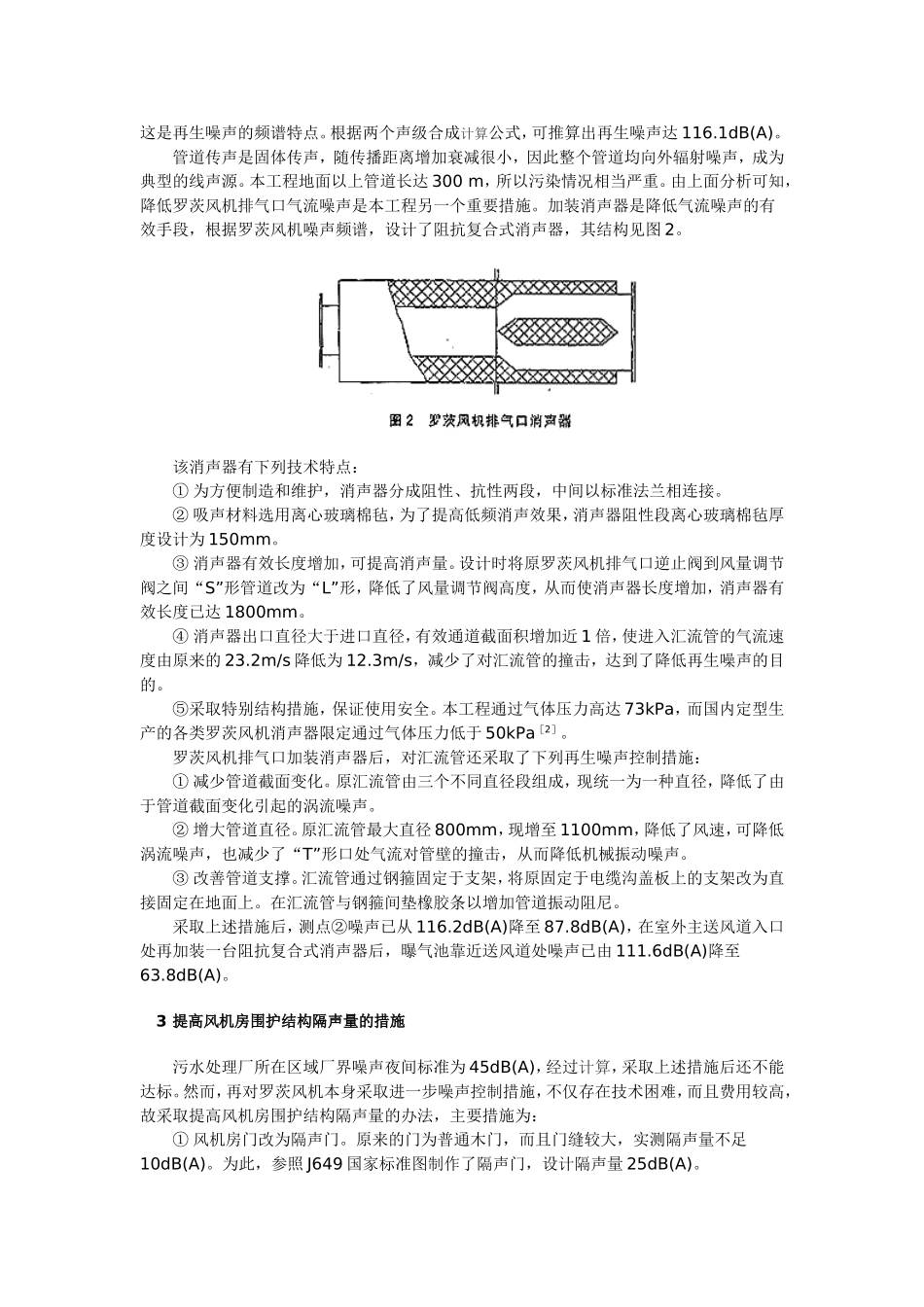

污水处理厂罗茨风机噪声的综合治理_第3页
3/4
污水处理厂罗茨风机噪声的综合治理摘要:某城市污水处理厂采用射流曝气活性污泥法处理工艺,送风用罗茨风机,噪声污染十分严重。在采取改进隔声罩设计、加接消声器、控制管道再生噪声、提高风机房围护结构隔声能力等综合治理措施后,其噪声污染已控制到国家允许标准以下。关键词:噪声控制罗茨风机综合治理山东省某污水处理厂全套引进国外技术与设备,采用射流曝气活性污泥法处理工艺。送风选用罗茨风机,型号为RV73.5L2G,德国制造。主要技术参数:风压73kPa,风量112m3/min,转速960r/min,配套电机功率183kW。风机房共安装了9台罗茨风机,目前正常生产只开2台,将来二期工程投产后需开4台。虽然工程设计时已采取了对罗茨风机加隔声罩等噪声控制措施,但运行后鼓风曝气系统噪声污染仍然十分严重。风机房内噪声平均值达118.8dB(A);曝气池靠近送风道处的噪声达111.6dB(A);风机房相邻西厂界噪声达75.5dB(A),超过所在区域厂界噪声标准值(夜间)30.5dB(A)。1罗茨风机隔声罩的改进设计罗茨风机是一种强噪声的机电产品,其噪声主要包括进气口和排气口辐射的空气动力性噪声、机壳及轴承辐射的机械性噪声、基础振动辐射的噪声、电动机噪声[1]。在原工程设计中已采取了一定的噪声控制措施,主要有:给每一台罗茨风机加隔声罩,罩外壁材料为玻璃钢,内壁材料为穿孔钢板,中间填玻璃棉。罗茨风机进气口加消声器、空气滤清器,它们横卧于罩内。风机所需空气通过一根直径420mm玻璃钢管由室外引入隔声罩内,室外进气口加有玻璃钢材料制作的阻性消声器,见图1。罗茨风机加隔声罩可有效降低其机壳及轴承辐射的机械性噪声、电动机噪声;进气口加消声器可有效降低进气口辐射的空气动力性噪声。为了解决机器散热,利用罗茨风机工作时罩内形成的负压吸入外界空气冷却,这种降温方法从技术上也是合理的。水厂投入运行后发现隔声罩门不能关闭,否则跳闸,罗茨风机不能正常工作。在隔声罩门打开的情况下,隔声罩已基本无降噪作用。分析失败的原因有三方面:①气流组织不合理。原设计中隔声罩进气口和罗茨风机进气口均位于隔声罩内上部,气流形成短路,位于隔声罩下部的电动机等部件得不到有效冷却。②隔声罩进气口截面积较小,进气阻力较大,增加了罗茨风机负荷。③隔声罩为了保证有效隔声,除密闭性好外,还使用了较厚的玻璃棉材料。它既是吸声材料,也是保温材料,因此隔声罩散热能力很差。本工程中的鼓风机是间歇工作,在非工作时间,罩内不形成负压,罩外空气不能进入罩内起散热作用,鼓风机再工作时环境温度将较高。为了节省治理费用,在工程设计时没有重新设计隔声罩,而是根据对失败原因的分析,对原隔声罩进行了改进,采取的措施从比较图1(b)与图1(a)中可看出,主要有:①将隔声罩进气口从罩上方改到下方,使气流能够流经电动机与罗茨风机机体,对它们进行冷却。②进气口截面积从0.126m2增加到0.384m2。③进气口由室外进风改为室内进风,不仅减少通风阻力,而且改善了风机房内通风状况。④进气口配用了折板式阻性消声器。⑤在罩内增设新的强制通风设施。在隔声罩上方加一排气扇,它仅在罗茨风机不工作时运行;排气扇外加装消声器,以降低从排气口泄出的噪声;在排气扇与消声器间设简易逆止阀,以防止罗茨风机工作时室外气流由此进入。⑥将罗茨风机泄压口由室外移至隔声罩内,并配用消声器,其对外环境影响可忽略。采取上述措施后,即使在夏季最热天气,隔声罩门也不需要打开,隔声罩的降噪作用得到保障。工程竣工后测量,罩内噪声为106.8dB(A),罩外进气口处噪声已降至82.5dB(A)。2罗茨风机排气口消声器的设计在原工程设计中,虽然重视了罗茨风机进气口噪声控制,但却没有重视排气口噪声控制,这是噪声控制失败的另一个主要原因。罗茨风机排气口噪声很强,他不仅通过排气管道向外辐射,而且能够激起排气管道产生强烈的再生噪声。选择罗茨风机隔声罩内靠近风机排气口处作测点①,选择罗茨风机隔声罩外汇流管下靠近风机排气管处作测点②。用B&K2230声级计和B&K1625带通滤波器测量了A声级和噪声频谱,测量结果见表1。表1罗茨风机隔声罩内外噪声测量值dB测点时间倍频程频带声压级A声级63.0Hz125Hz...
