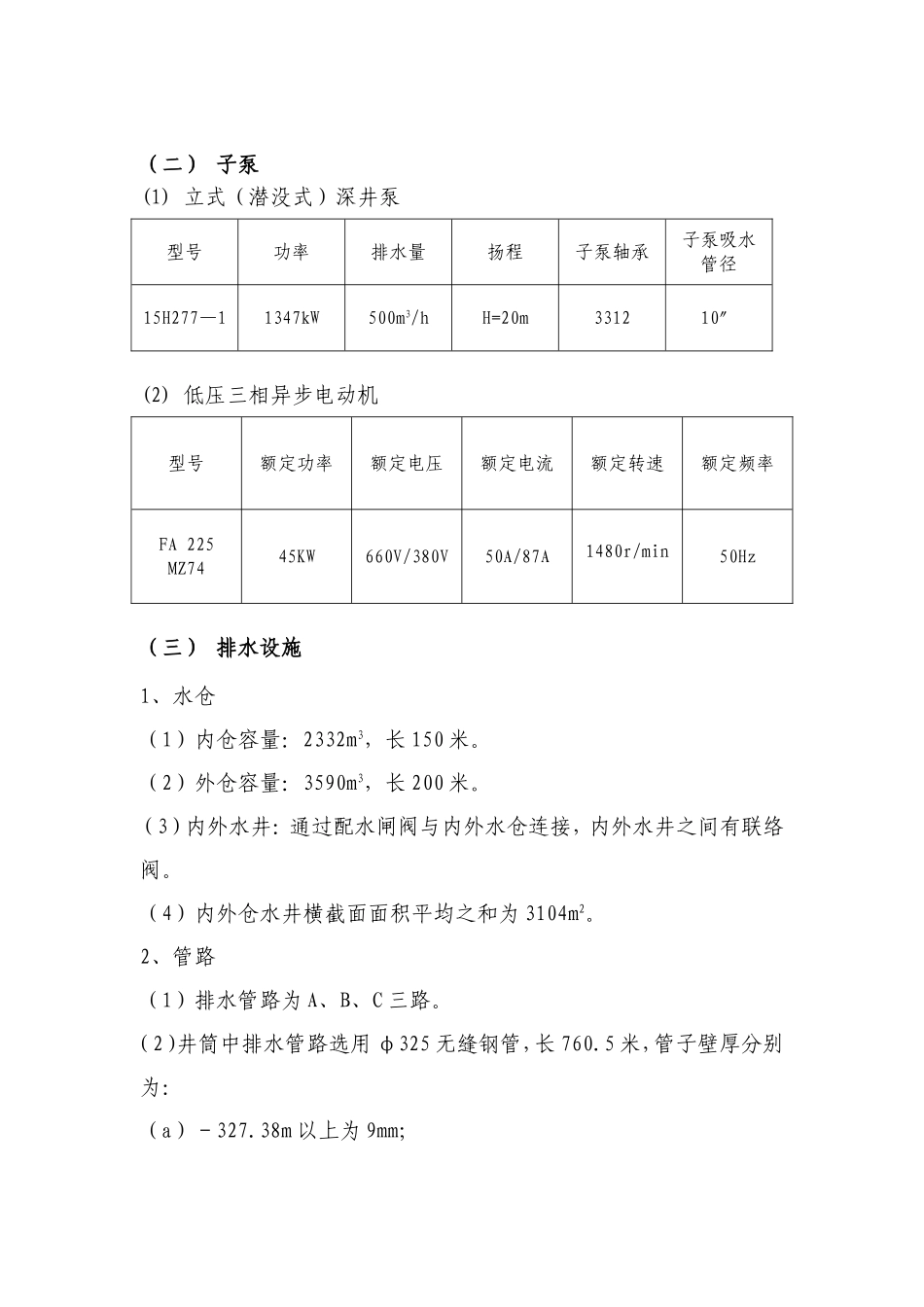

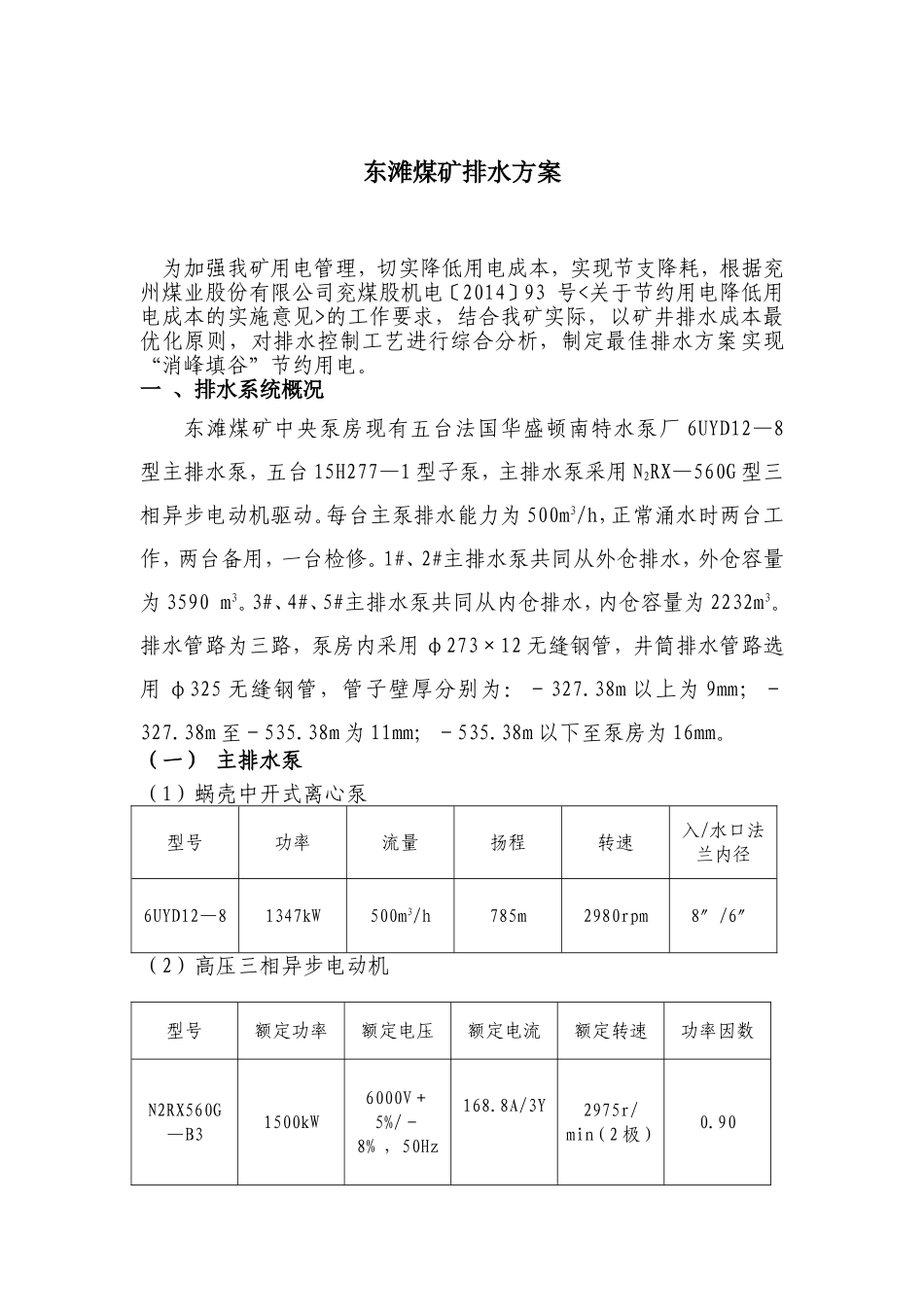

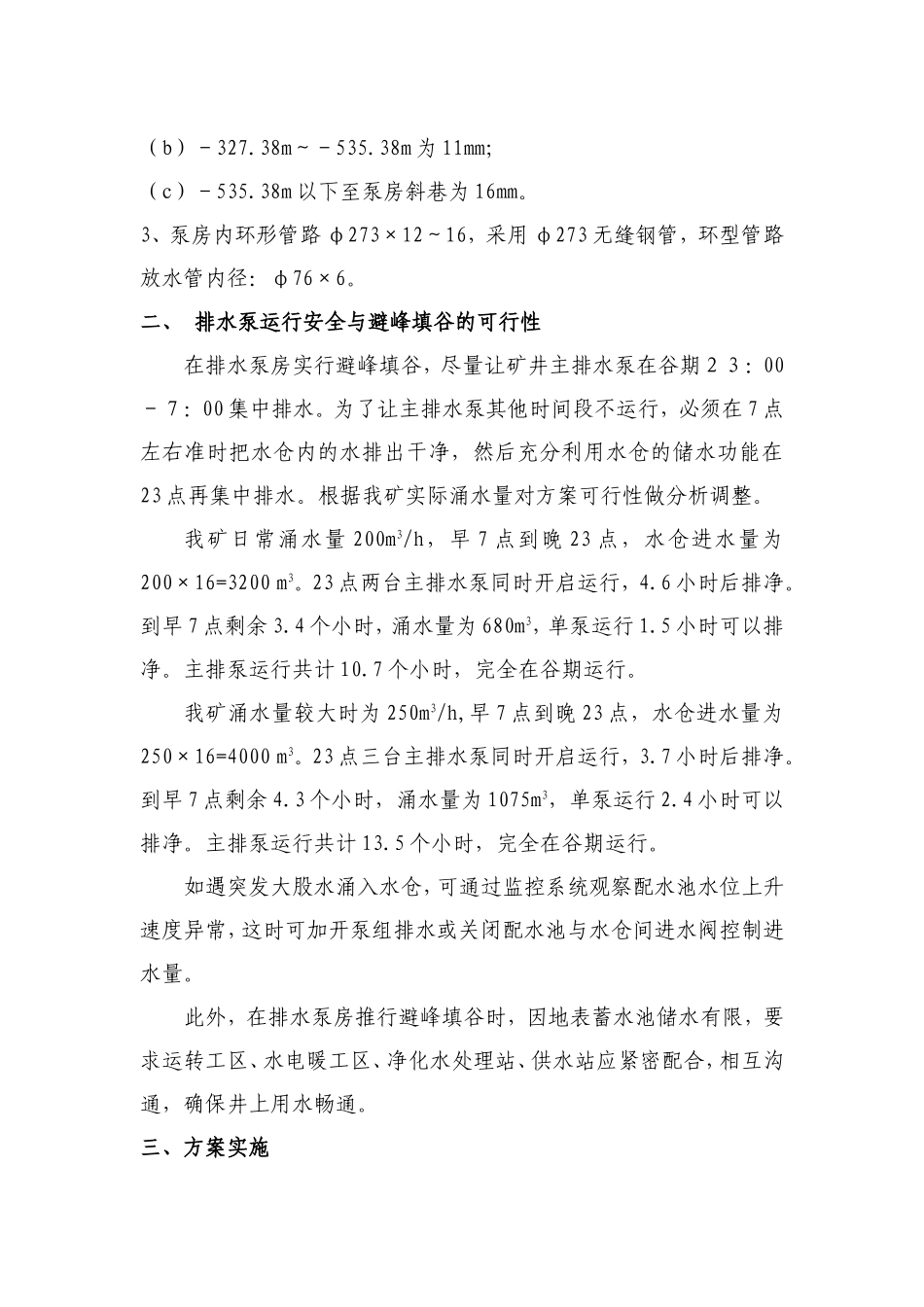

东滩煤矿排水方案为加强我矿用电管理，切实降低用电成本，实现节支降耗，根据兖州煤业股份有限公司兖煤股机电〔2014〕93号<关于节约用电降低用电成本的实施意见>的工作要求，结合我矿实际，以矿井排水成本最优化原则，对排水控制工艺进行综合分析，制定最佳排水方案实现“消峰填谷”节约用电。一、排水系统概况东滩煤矿中央泵房现有五台法国华盛顿南特水泵厂6UYD12—8型主排水泵，五台15H277—1型子泵，主排水泵采用N2RX—560G型三相异步电动机驱动。每台主泵排水能力为500m3/h，正常涌水时两台工作，两台备用，一台检修。1#、2#主排水泵共同从外仓排水，外仓容量为3590m3。3#、4#、5#主排水泵共同从内仓排水，内仓容量为2232m3。排水管路为三路，泵房内采用φ273×12无缝钢管，井筒排水管路选用φ325无缝钢管，管子壁厚分别为：－327.38m以上为9mm；－327.38m至－535.38m为11mm；－535.38m以下至泵房为16mm。（一）主排水泵（1）蜗壳中开式离心泵型号功率流量扬程转速入/水口法兰内径6UYD12—81347kW500m3/h785m2980rpm8″/6″（2）高压三相异步电动机型号额定功率额定电压额定电流额定转速功率因数N2RX560G—B31500kW6000V＋5%/－8%，50Hz168.8A/3Y2975r/min（2极）0.90（二）子泵(1)立式（潜没式）深井泵型号功率排水量扬程子泵轴承子泵吸水管径15H277—11347kW500m3/hH=20m331210″(2)低压三相异步电动机型号额定功率额定电压额定电流额定转速额定频率FA225MZ7445KW660V/380V50A/87A1480r/min50Hz（三）排水设施1、水仓（1）内仓容量：2332m3，长150米。（2）外仓容量：3590m3，长200米。（3）内外水井：通过配水闸阀与内外水仓连接，内外水井之间有联络阀。（4）内外仓水井横截面面积平均之和为3104m2。2、管路（1）排水管路为A、B、C三路。（2）井筒中排水管路选用φ325无缝钢管，长760.5米，管子壁厚分别为：（a）－327.38m以上为9mm；（b）－327.38m～－535.38m为11mm；（c）－535.38m以下至泵房斜巷为16mm。3、泵房内环形管路φ273×12～16，采用φ273无缝钢管，环型管路放水管内径：φ76×6。二、排水泵运行安全与避峰填谷的可行性在排水泵房实行避峰填谷，尽量让矿井主排水泵在谷期２３：00－７：00集中排水。为了让主排水泵其他时间段不运行，必须在7点左右准时把水仓内的水排出干净，然后充分利用水仓的储水功能在23点再集中排水。根据我矿实际涌水量对方案可行性做分析调整。我矿日常涌水量200m3/h，早7点到晚23点，水仓进水量为200×16=3200m3。23点两台主排水泵同时开启运行，4.6小时后排净。到早7点剩余3.4个小时，涌水量为680m3，单泵运行1.5小时可以排净。主排泵运行共计10.7个小时，完全在谷期运行。我矿涌水量较大时为250m3/h,早7点到晚23点，水仓进水量为250×16=4000m3。23点三台主排水泵同时开启运行，3.7小时后排净。到早7点剩余4.3个小时，涌水量为1075m3，单泵运行2.4小时可以排净。主排泵运行共计13.5个小时，完全在谷期运行。如遇突发大股水涌入水仓，可通过监控系统观察配水池水位上升速度异常，这时可加开泵组排水或关闭配水池与水仓间进水阀控制进水量。此外，在排水泵房推行避峰填谷时，因地表蓄水池储水有限，要求运转工区、水电暖工区、净化水处理站、供水站应紧密配合，相互沟通，确保井上用水畅通。三、方案实施1.中央泵房排水时间：井下开泵时间开泵台数处理水量（吨）23:00-2:00（3h）227004:00-7:00（3h）22700注：如果出现井下水量过大或地面急需供水等特殊情况，可在中班增加一次排水，开泵台数为1台，时长不超过1小时。2.地面矿井水处理及回用要求：⑴矿井地面净化水处理站夜间边处理边向洗煤厂水仓、电厂水仓、空调蓄水池打水，确保满仓。水电暖工区供水站夜间保证井下供水仓满。⑵矿井地面净化水处理站根据水量情况，可在5点左右停泵，确保清水池满仓，并留有一调节池水供白天处理。⑶白天调节池内水根据回用水量情况调节处理量，确保清水仓满且不外溢，以防水资源浪费。⑷运转工区、水电暖工区净化水处理站、供水站应紧密配合，相互沟通。3.考核：本规定即日起执行。违反本规定时间段排水，或因配合、协调不畅造成水资源浪费的，对相关责任单位每次罚款100元。
