三峡工程泄洪深孔工作弧门安装工艺VIP免费

三峡工程泄洪深孔工作弧门安装工艺_第1页
1/6
三峡工程泄洪深孔工作弧门安装工艺_第2页
2/6
三峡工程泄洪深孔工作弧门安装工艺_第3页
3/6

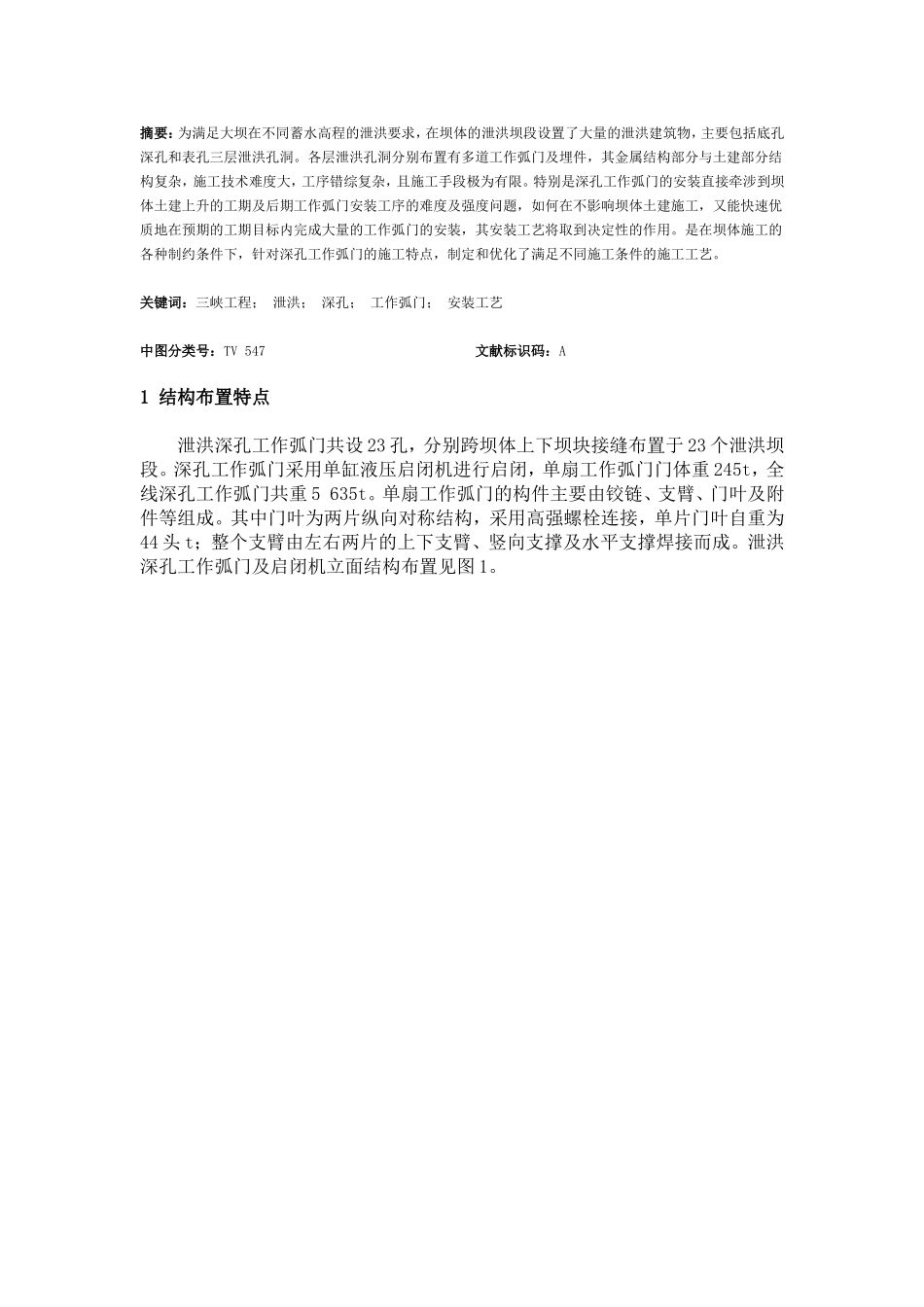

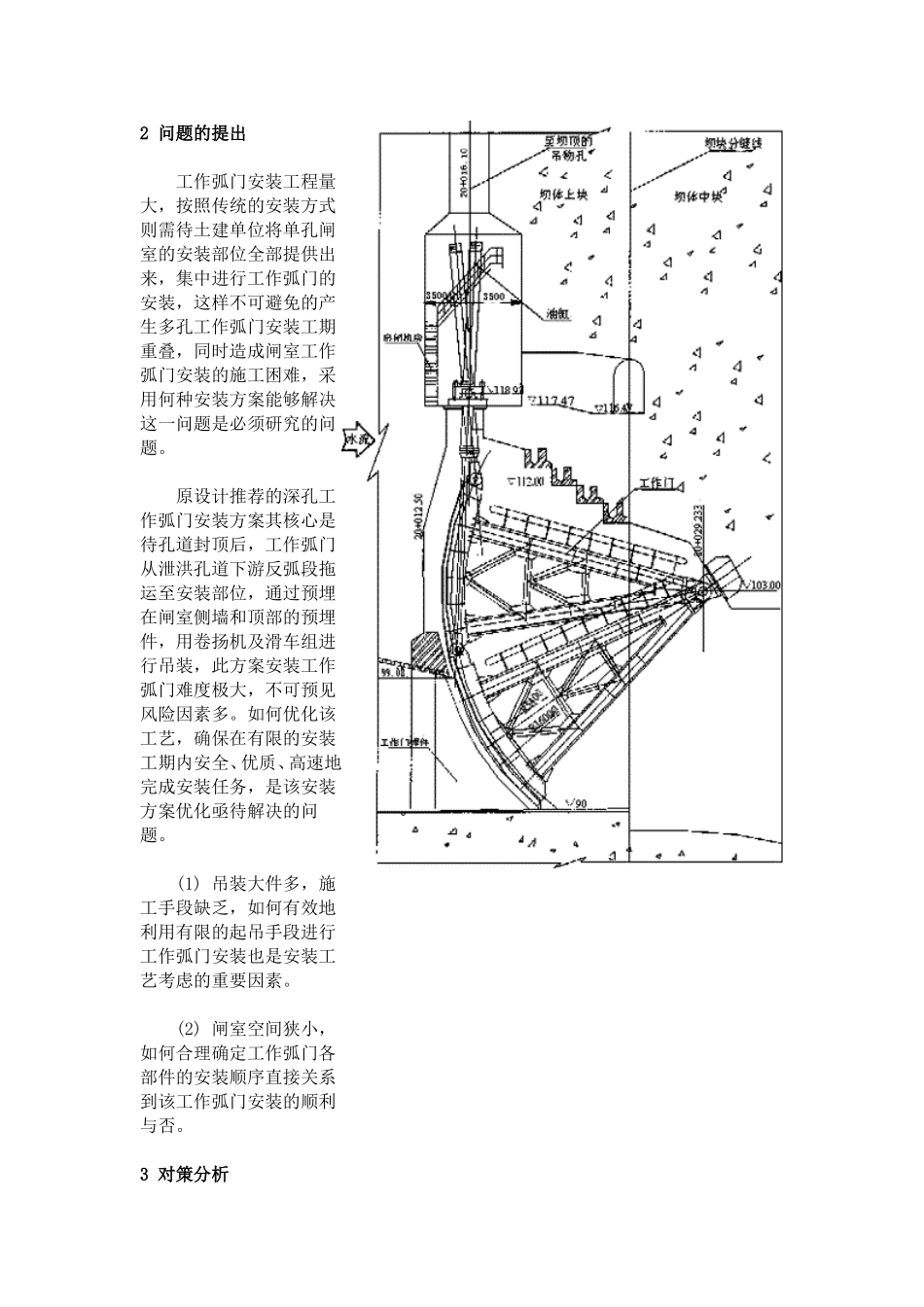

摘要:为满足大坝在不同蓄水高程的泄洪要求,在坝体的泄洪坝段设置了大量的泄洪建筑物,主要包括底孔深孔和表孔三层泄洪孔洞。各层泄洪孔洞分别布置有多道工作弧门及埋件,其金属结构部分与土建部分结构复杂,施工技术难度大,工序错综复杂,且施工手段极为有限。特别是深孔工作弧门的安装直接牵涉到坝体土建上升的工期及后期工作弧门安装工序的难度及强度问题,如何在不影响坝体土建施工,又能快速优质地在预期的工期目标内完成大量的工作弧门的安装,其安装工艺将取到决定性的作用。是在坝体施工的各种制约条件下,针对深孔工作弧门的施工特点,制定和优化了满足不同施工条件的施工工艺。关键词:三峡工程;泄洪;深孔;工作弧门;安装工艺中图分类号:TV547文献标识码:A1结构布置特点泄洪深孔工作弧门共设23孔,分别跨坝体上下坝块接缝布置于23个泄洪坝段。深孔工作弧门采用单缸液压启闭机进行启闭,单扇工作弧门门体重245t,全线深孔工作弧门共重5635t。单扇工作弧门的构件主要由铰链、支臂、门叶及附件等组成。其中门叶为两片纵向对称结构,采用高强螺栓连接,单片门叶自重为44头t;整个支臂由左右两片的上下支臂、竖向支撑及水平支撑焊接而成。泄洪深孔工作弧门及启闭机立面结构布置见图1。2问题的提出工作弧门安装工程量大,按照传统的安装方式则需待土建单位将单孔闸室的安装部位全部提供出来,集中进行工作弧门的安装,这样不可避免的产生多孔工作弧门安装工期重叠,同时造成闸室工作弧门安装的施工困难,采用何种安装方案能够解决这一问题是必须研究的问题。原设计推荐的深孔工作弧门安装方案其核心是待孔道封顶后,工作弧门从泄洪孔道下游反弧段拖运至安装部位,通过预埋在闸室侧墙和顶部的预埋件,用卷扬机及滑车组进行吊装,此方案安装工作弧门难度极大,不可预见风险因素多。如何优化该工艺,确保在有限的安装工期内安全、优质、高速地完成安装任务,是该安装方案优化亟待解决的问题。(1)吊装大件多,施工手段缺乏,如何有效地利用有限的起吊手段进行工作弧门安装也是安装工艺考虑的重要因素。(2)闸室空间狭小,如何合理确定工作弧门各部件的安装顺序直接关系到该工作弧门安装的顺利与否。3对策分析3.1施工部位的分析图深孔工作弧门及启闭机立面布置图考虑到泄洪坝段施工战线长,各坝块施工存在时间差,高程不一,同时闸室部位土建结构复杂,施工工期较长,这为各坝块依次提供安装部位创造了条件,同时也为各孔工作弧门安装方案的多样化提出了更高的要求。为此经研究认为对吊装手段具备直接将工作弧门各部件吊入闸室的各部位,待坝体上升到安装高程112m(即土建单位对闸室尚未封顶的敞孔状态下),土建部位暂停施工数天,集中进行工作弧门各部件的吊装,吊装完毕后移交部位给土建单位进行下道工序施工;对吊装手段不具备直接将工作弧门各部件吊入闸室的部位可待土建单位将闸室封顶后采用土法进行工作弧门的安装方案。这对缓解工作弧门安装部位大量形成后集中安装造成的施工高峰重叠的问题极为有利。3.2吊装手段及能力的分析泄洪坝段坝体在土建上升到深孔施工部位能够提供工作弧门安装的主要吊装手段上游有SDTQ1800型高架门机两台,下游有TC2400型塔带机4台,坝体顶上有25t缆机两台。其中缆机的布置位置只能满足20#坝段以左部分工作弧门的安装,双机抬吊的额定起重能力为46t,塔带机主要担负坝体的混凝土浇筑任务,只有极少的空闲时间投入金结安装,且在深孔工作弧门安装部位的起吊能力均只有30t;高架门机也以坝体混凝土浇筑为主,且在112m以下才能提供坝面金结安装服务,其起吊能力只有20t。由上述分析可知对20#坝段以左部分的工作弧门可采用闸室未封顶前的敞孔安装方案;对20#以右部分的工作弧门只能采用闸室封顶后的闭孔安装方案。3.3金结安装与土建施工相互关系分析(1)对具备敞孔状态下工作弧门安装的坝段其土建施工的坝体上块和中块的高程必须在106m~112m之间才能进行工作弧门的吊装要求。为确保工作弧门各部件吊装就位,同时减少土建仓面施工的暂停期,必须对土建施工的坝体上块、中块高程做出严格的规定才能满足工作弧门的顺利安装。具体要求为:坝体中块...
