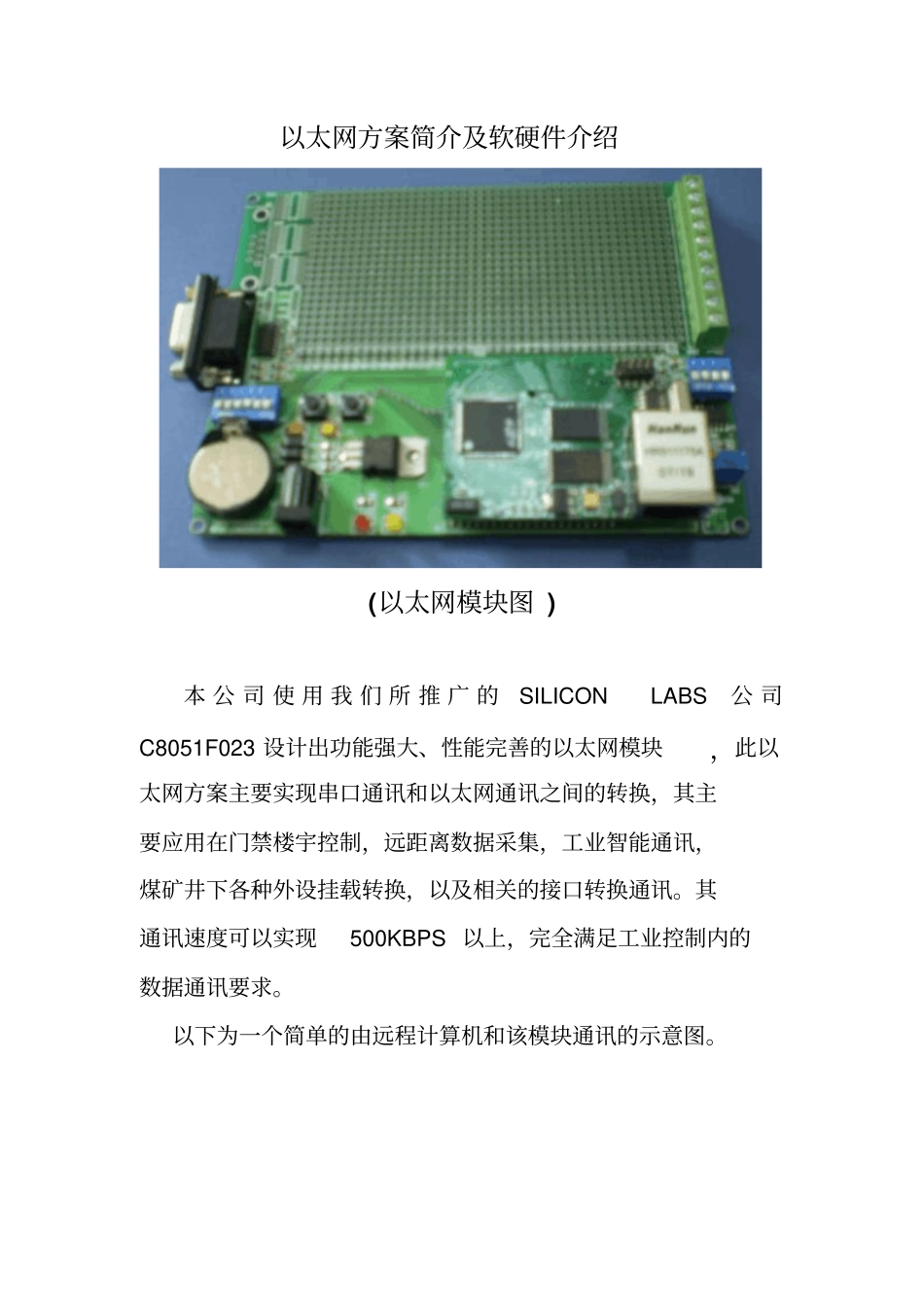

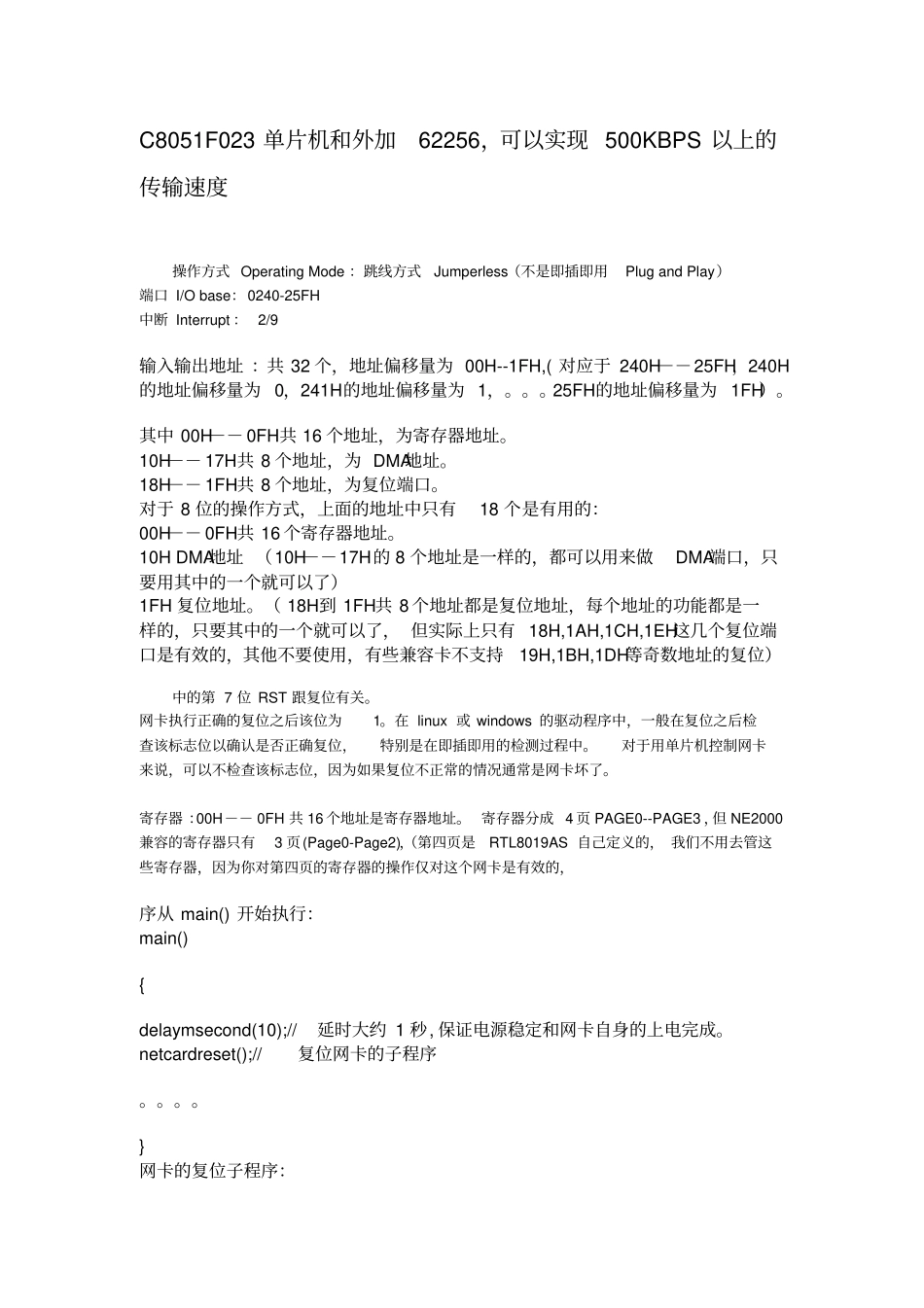

以太网方案简介及软硬件介绍(以太网模块图)本公司使用我们所推广的SILICONLABS公司C8051F023设计出功能强大、性能完善的以太网模块，此以太网方案主要实现串口通讯和以太网通讯之间的转换，其主要应用在门禁楼宇控制，远距离数据采集，工业智能通讯，煤矿井下各种外设挂载转换，以及相关的接口转换通讯。其通讯速度可以实现500KBPS以上，完全满足工业控制内的数据通讯要求。以下为一个简单的由远程计算机和该模块通讯的示意图。该232-TCP/IP模块可以挂接在世界上任意的以太网上，只要知道其IP地址，可以在世界上任意角落进行互联。在Internet可以随意的进行控制和访问，进行远距离的控制更是得心应手。随着网络的逐渐普及，家居安全智能设备也应运而生，232-TCP/IP模块解决了高智能性设备和以太网之接桥接的作用，也可以使用在门禁楼宇控制上，组建局域网。主要芯片有MAX232(串口的电平转换),24c02(IIC总线的eeprom），373（8位锁存），62256（32K的RAM).其中的24C02也可以不要，可以通过存取网卡芯片（RTL8019）上的93C46来实现，62256为外部32K的Ram，也可以不用，可以用网卡心片上的RAM来代替，但是网卡上的Ram的存取比较复杂，速度会比加62256慢。为了编程的方便，和实现快的传输速度，以及为完成更为复杂的应用，选择使用62256，用远程PC数据采集模块Internet以太网232-TCP/IP模块232PC1PC2数据采集模块232-TCP/IP模块C8051F023单片机和外加62256，可以实现500KBPS以上的传输速度操作方式OperatingMode：跳线方式Jumperless（不是即插即用PlugandPlay）端口I/Obase：0240-25FH中断Interrupt：2/9输入输出地址：共32个，地址偏移量为00H--1FH,(对应于240H－－25FH，240H的地址偏移量为0，241H的地址偏移量为1，。。。25FH的地址偏移量为1FH）。其中00H－－0FH共16个地址，为寄存器地址。10H－－17H共8个地址，为DMA地址。18H－－1FH共8个地址，为复位端口。对于8位的操作方式，上面的地址中只有18个是有用的：00H－－0FH共16个寄存器地址。10HDMA地址（10H－－17H的8个地址是一样的，都可以用来做DMA端口，只要用其中的一个就可以了）1FH复位地址。（18H到1FH共8个地址都是复位地址，每个地址的功能都是一样的，只要其中的一个就可以了，但实际上只有18H,1AH,1CH,1EH这几个复位端口是有效的，其他不要使用，有些兼容卡不支持19H,1BH,1DH等奇数地址的复位）中的第7位RST跟复位有关。网卡执行正确的复位之后该位为1。在linux或windows的驱动程序中，一般在复位之后检查该标志位以确认是否正确复位，特别是在即插即用的检测过程中。对于用单片机控制网卡来说，可以不检查该标志位，因为如果复位不正常的情况通常是网卡坏了。寄存器：00H－－0FH共16个地址是寄存器地址。寄存器分成4页PAGE0--PAGE3，但NE2000兼容的寄存器只有3页(Page0-Page2)，（第四页是RTL8019AS自己定义的，我们不用去管这些寄存器，因为你对第四页的寄存器的操作仅对这个网卡是有效的，序从main()开始执行：main(){delaymsecond(10);//延时大约1秒,保证电源稳定和网卡自身的上电完成。netcardreset();//复位网卡的子程序。。。。}网卡的复位子程序：#definereg1fXBYTE[0xdf00]//网卡的复位端口的地址，对应于网卡的地址25FH。#defineuintunsignedint//uint代表unsignedint,#defineucharunsignedchar//uchar代表unsignedchar,我比较懒，不愿意多写sbitreset=p3^4;//单片机的p3.4脚连接到网卡的RSTDRV复位引脚voidnetcardreset(){uintdatai;uchardatatemp;reset=1;//使网卡的RSTDRV引脚变成高电平，网卡是高电平复位的。for(i=0;i<250;i++);//延时程序，至少需要reset=0;//使网卡的RSTDRV引脚变成低电平，网卡上电复位完毕for(i=0;i<250;i++);temp=reg1f;//读网卡的复位端口reg1f=temp;//写网卡的复位端口for(i=0;i<250;i++);}上面实际上是网卡复位的两种情况，reset=1;reset=0相当于冷复位temp=reg1f;reg1f=temp相当于热复位对网卡的复位端口的读或写将复位网卡，网卡内部将执行复位过程。读写是随意的，写入任意的数都将复位网卡。实际上只要使用冷复位就可以了，热复位程序可以不要。热复位主要在电脑里有用...
