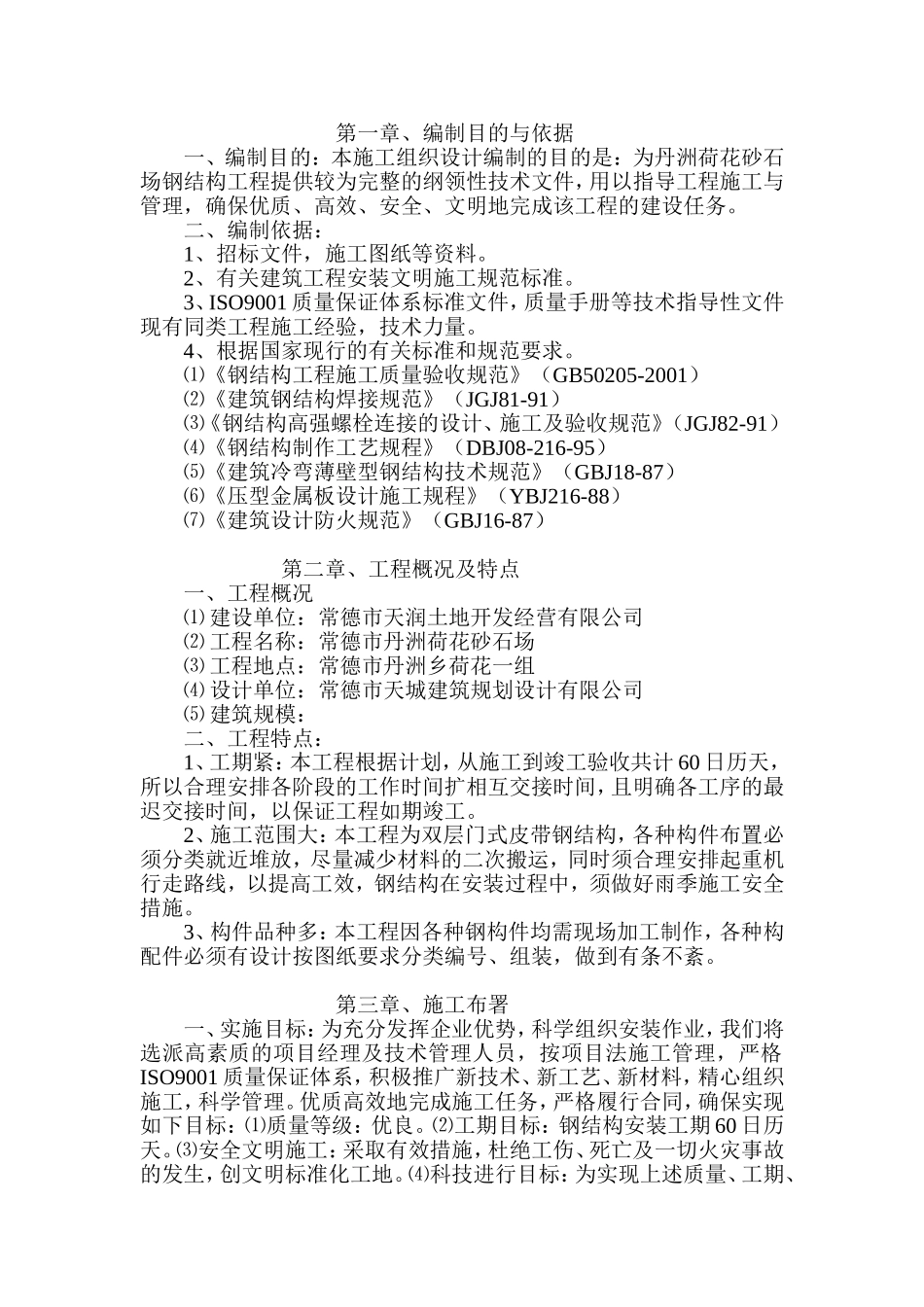

第一章、编制目的与依据一、编制目的：本施工组织设计编制的目的是：为丹洲荷花砂石场钢结构工程提供较为完整的纲领性技术文件，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。二、编制依据：1、招标文件，施工图纸等资料。2、有关建筑工程安装文明施工规范标准。3、ISO9001质量保证体系标准文件，质量手册等技术指导性文件现有同类工程施工经验，技术力量。4、根据国家现行的有关标准和规范要求。⑴《钢结构工程施工质量验收规范》（GB50205-2001）⑵《建筑钢结构焊接规范》（JGJ81-91）⑶《钢结构高强螺栓连接的设计、施工及验收规范》（JGJ82-91）⑷《钢结构制作工艺规程》（DBJ08-216-95）⑸《建筑冷弯薄壁型钢结构技术规范》（GBJ18-87）⑹《压型金属板设计施工规程》（YBJ216-88）⑺《建筑设计防火规范》（GBJ16-87）第二章、工程概况及特点一、工程概况⑴建设单位：常德市天润土地开发经营有限公司⑵工程名称：常德市丹洲荷花砂石场⑶工程地点：常德市丹洲乡荷花一组⑷设计单位：常德市天城建筑规划设计有限公司⑸建筑规模：二、工程特点：1、工期紧：本工程根据计划，从施工到竣工验收共计60日历天，所以合理安排各阶段的工作时间扩相互交接时间，且明确各工序的最迟交接时间，以保证工程如期竣工。2、施工范围大：本工程为双层门式皮带钢结构，各种构件布置必须分类就近堆放，尽量减少材料的二次搬运，同时须合理安排起重机行走路线，以提高工效，钢结构在安装过程中，须做好雨季施工安全措施。3、构件品种多：本工程因各种钢构件均需现场加工制作，各种构配件必须有设计按图纸要求分类编号、组装，做到有条不紊。第三章、施工布署一、实施目标：为充分发挥企业优势，科学组织安装作业，我们将选派高素质的项目经理及技术管理人员，按项目法施工管理，严格ISO9001质量保证体系，积极推广新技术、新工艺、新材料，精心组织施工，科学管理。优质高效地完成施工任务，严格履行合同，确保实现如下目标：⑴质量等级：优良。⑵工期目标：钢结构安装工期60日历天。⑶安全文明施工：采取有效措施，杜绝工伤、死亡及一切火灾事故的发生，创文明标准化工地。⑷科技进行目标：为实现上述质量、工期、安全文明施工等目标，充分发挥科技的作用，在施工中积极采用成熟的科技成果和现代化技术。二、施工准备工作1、设计阶段：根据建设单位意图，了解总体设想，并根据设计单位设计的施工图进行施工；积极参与图纸会审，及时提出问题请求答复，并积极向建设单位及设计单位推荐优秀建筑节点图集；设计过程中，设计单位积极协助建设单位对各种材料进行选型、定货。2、原材料供应阶段：根据建设单位审核的施工图要求积极采用原材料，所有原材料的供应必须符合钢结构质量标准要求；原材料采购过程中，如某些材料市场未能采购到，应积极同业主联系，在业主签字认可的情况下，遵循等强度代换原则方可使用；所有采购材料必须索取材料分析单，、检验书等合格证明文件。3、制作运输阶段：钢构件开始制作时，应安排相关人员进行技术交底；技术交底完工后，根据工程设计要求编制详细的制作工艺方案，，提出施工机具及安排制作人员、焊接材料等工作；因工程钢构件为现场制作，在制作过程中，应注意各种资料的收集整理工作；钢结构制作完工后，应清理现场，做好成品保护。4、安装阶段：⑴机械设备：采用两台60吨汽车吊；⑵主要安装顺序：放线→柱脚预埋→吊装钢柱→安装→校正→吊装第一跨钢架→安装→然后吊装第二跨钢架→安装→焊接、补刷油漆→…→收尾修整→调试→验收交付使用。⑶安装前的各项准备工作：①测量放线、定位控制：基础控制轴线（不少于4条），水准标点（不少于3点）及临时定位桩和基层钢柱预埋螺栓的位置，经监理复测后确认。②柱脚螺栓的预埋质量控制：可采用地脚螺栓一次或二次预埋方法，螺栓丝扣长度及标高、位移必须符合图纸及规范要求。埋设后进行交检，螺栓丝扣在安装前须抹黄油防生锈，在螺栓上设置调整标高螺母，以精确控制柱底面钢板的标高，柱底板与基础间预留的空隙应用无收缩砂浆以捻浆法垫实。③构件进场准备：应与综合吊装相对应，构件应...
