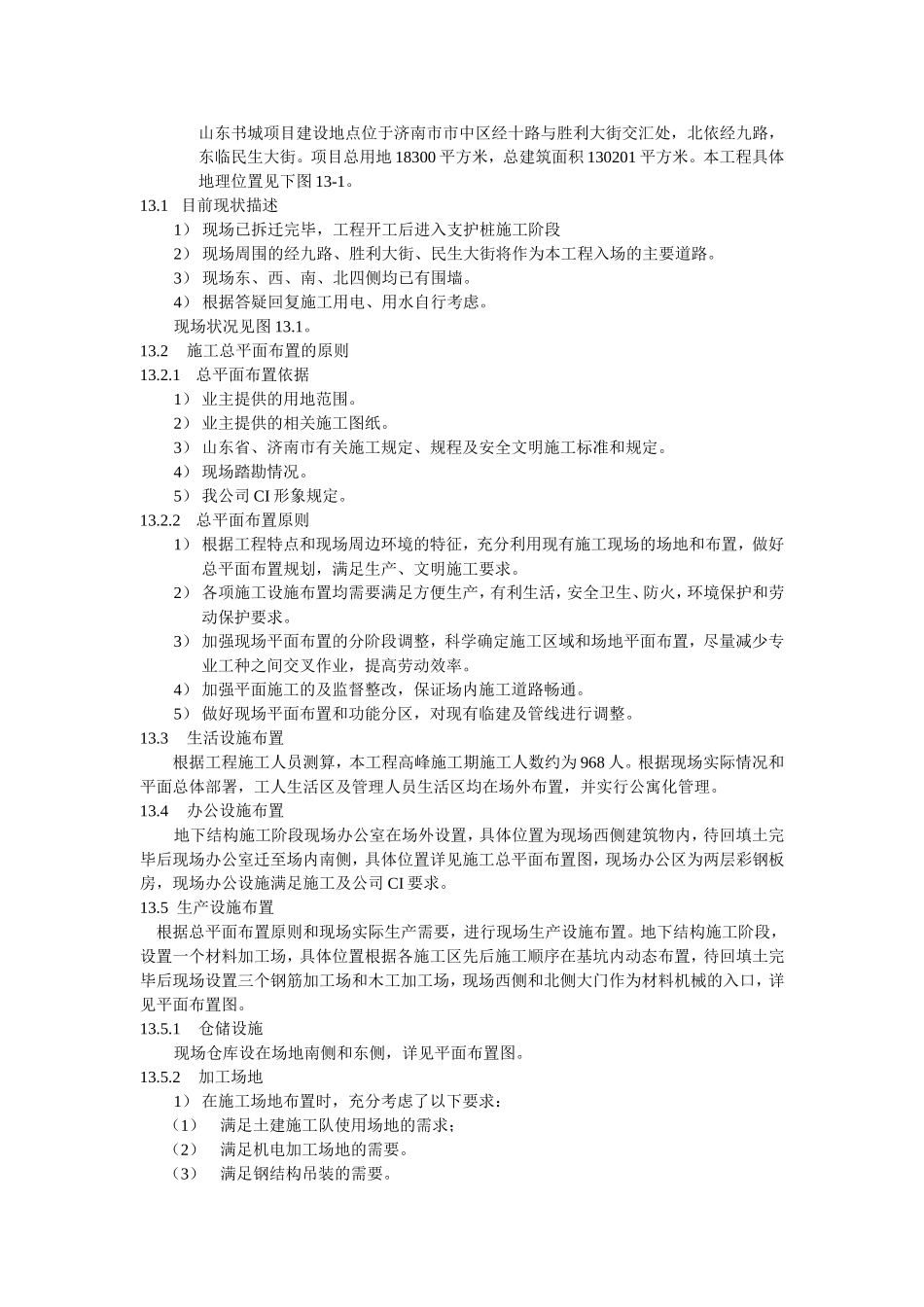

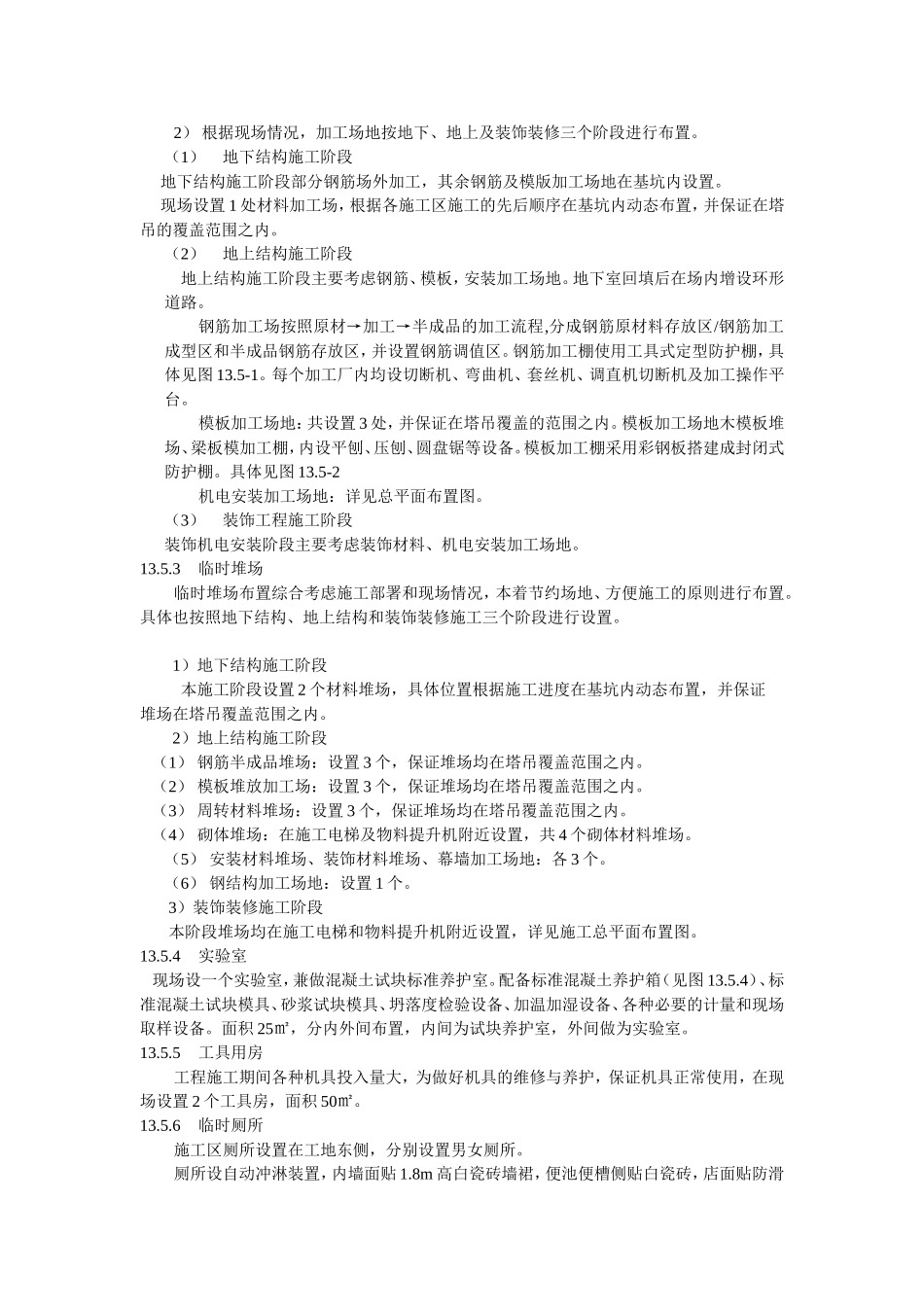

山东书城项目建设地点位于济南市市中区经十路与胜利大街交汇处，北依经九路，东临民生大街。项目总用地18300平方米，总建筑面积130201平方米。本工程具体地理位置见下图13-1。13.1目前现状描述1）现场已拆迁完毕，工程开工后进入支护桩施工阶段2）现场周围的经九路、胜利大街、民生大街将作为本工程入场的主要道路。3）现场东、西、南、北四侧均已有围墙。4）根据答疑回复施工用电、用水自行考虑。现场状况见图13.1。13.2施工总平面布置的原则13.2.1总平面布置依据1）业主提供的用地范围。2）业主提供的相关施工图纸。3）山东省、济南市有关施工规定、规程及安全文明施工标准和规定。4）现场踏勘情况。5）我公司CI形象规定。13.2.2总平面布置原则1）根据工程特点和现场周边环境的特征，充分利用现有施工现场的场地和布置，做好总平面布置规划，满足生产、文明施工要求。2）各项施工设施布置均需要满足方便生产，有利生活，安全卫生、防火，环境保护和劳动保护要求。3）加强现场平面布置的分阶段调整，科学确定施工区域和场地平面布置，尽量减少专业工种之间交叉作业，提高劳动效率。4）加强平面施工的及监督整改，保证场内施工道路畅通。5）做好现场平面布置和功能分区，对现有临建及管线进行调整。13.3生活设施布置根据工程施工人员测算，本工程高峰施工期施工人数约为968人。根据现场实际情况和平面总体部署，工人生活区及管理人员生活区均在场外布置，并实行公寓化管理。13.4办公设施布置地下结构施工阶段现场办公室在场外设置，具体位置为现场西侧建筑物内，待回填土完毕后现场办公室迁至场内南侧，具体位置详见施工总平面布置图，现场办公区为两层彩钢板房，现场办公设施满足施工及公司CI要求。13.5生产设施布置根据总平面布置原则和现场实际生产需要，进行现场生产设施布置。地下结构施工阶段，设置一个材料加工场，具体位置根据各施工区先后施工顺序在基坑内动态布置，待回填土完毕后现场设置三个钢筋加工场和木工加工场，现场西侧和北侧大门作为材料机械的入口，详见平面布置图。13.5.1仓储设施现场仓库设在场地南侧和东侧，详见平面布置图。13.5.2加工场地1）在施工场地布置时，充分考虑了以下要求：（1）满足土建施工队使用场地的需求；（2）满足机电加工场地的需要。（3）满足钢结构吊装的需要。2）根据现场情况，加工场地按地下、地上及装饰装修三个阶段进行布置。（1）地下结构施工阶段地下结构施工阶段部分钢筋场外加工，其余钢筋及模版加工场地在基坑内设置。现场设置1处材料加工场，根据各施工区施工的先后顺序在基坑内动态布置，并保证在塔吊的覆盖范围之内。（2）地上结构施工阶段地上结构施工阶段主要考虑钢筋、模板，安装加工场地。地下室回填后在场内增设环形道路。钢筋加工场按照原材→加工→半成品的加工流程,分成钢筋原材料存放区/钢筋加工成型区和半成品钢筋存放区，并设置钢筋调值区。钢筋加工棚使用工具式定型防护棚，具体见图13.5-1。每个加工厂内均设切断机、弯曲机、套丝机、调直机切断机及加工操作平台。模板加工场地：共设置3处，并保证在塔吊覆盖的范围之内。模板加工场地木模板堆场、梁板模加工棚，内设平刨、压刨、圆盘锯等设备。模板加工棚采用彩钢板搭建成封闭式防护棚。具体见图13.5-2机电安装加工场地：详见总平面布置图。（3）装饰工程施工阶段装饰机电安装阶段主要考虑装饰材料、机电安装加工场地。13.5.3临时堆场临时堆场布置综合考虑施工部署和现场情况，本着节约场地、方便施工的原则进行布置。具体也按照地下结构、地上结构和装饰装修施工三个阶段进行设置。1）地下结构施工阶段本施工阶段设置2个材料堆场，具体位置根据施工进度在基坑内动态布置，并保证堆场在塔吊覆盖范围之内。2）地上结构施工阶段（1）钢筋半成品堆场：设置3个，保证堆场均在塔吊覆盖范围之内。（2）模板堆放加工场：设置3个，保证堆场均在塔吊覆盖范围之内。（3）周转材料堆场：设置3个，保证堆场均在塔吊覆盖范围之内。（4）砌体堆场：在施工电梯及物料提升机附近设置，共4个砌体材料堆场。（5）安装材料堆场、装饰材料堆场、幕墙加工场地：各3个。（6）钢结构...
