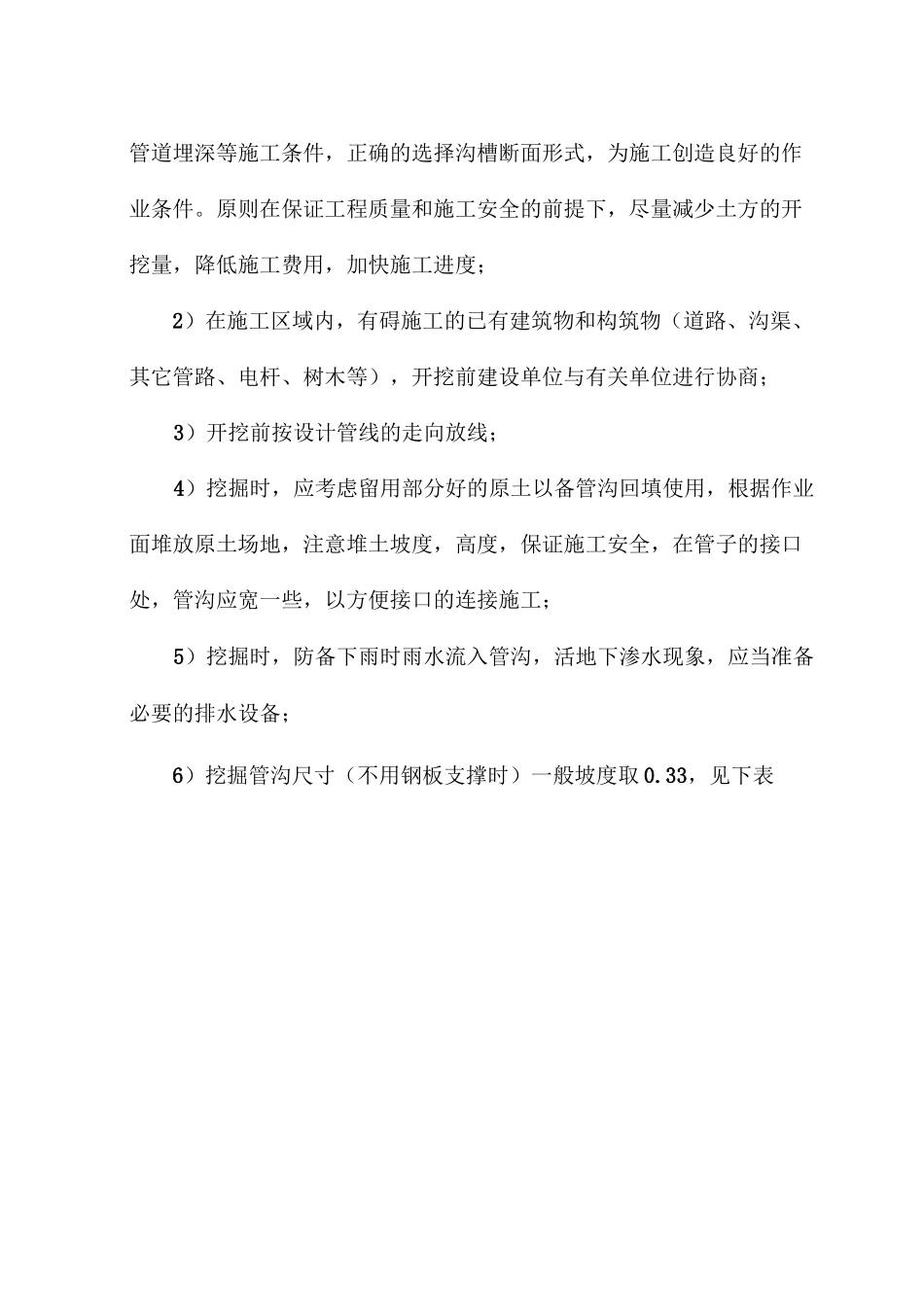

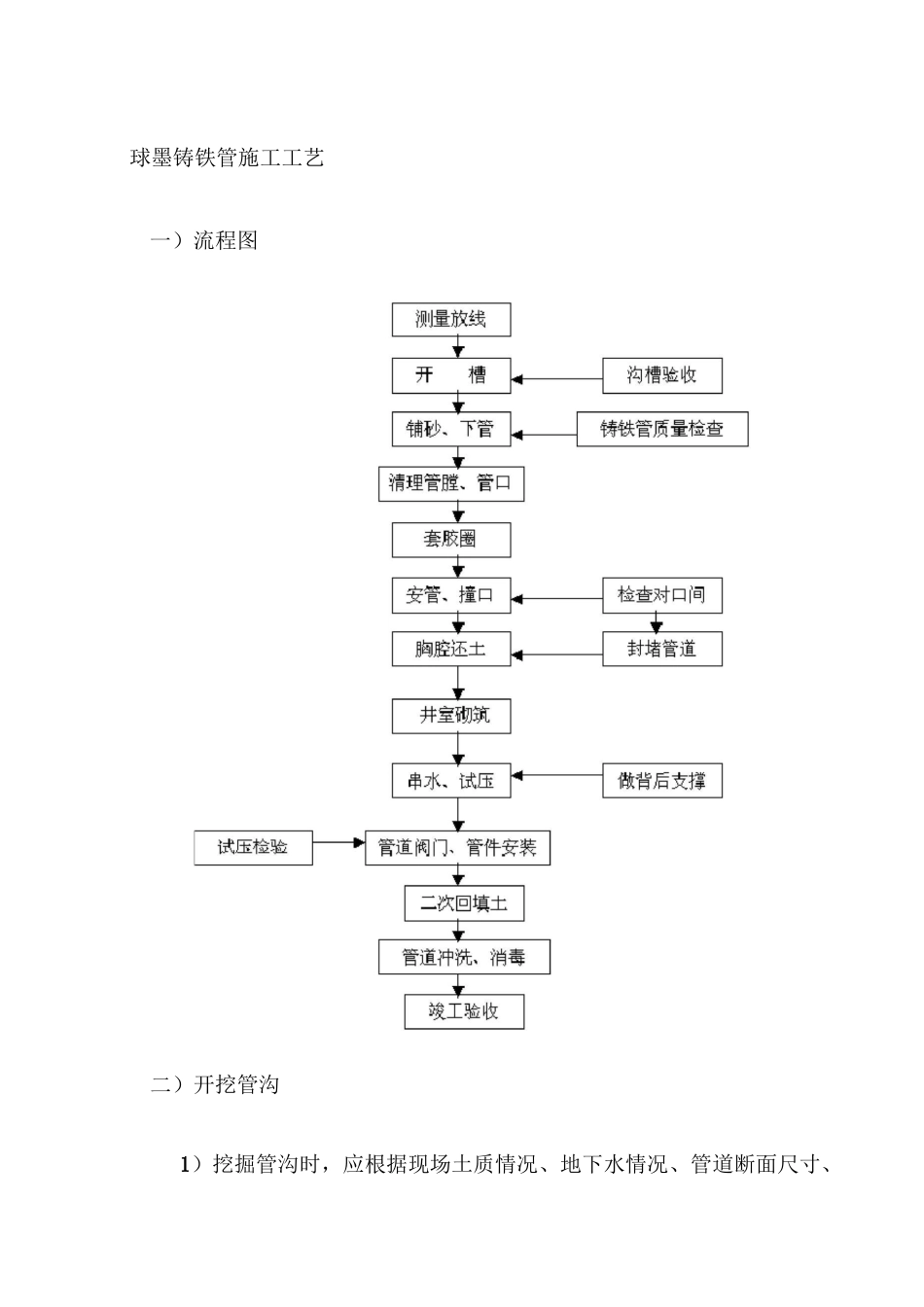

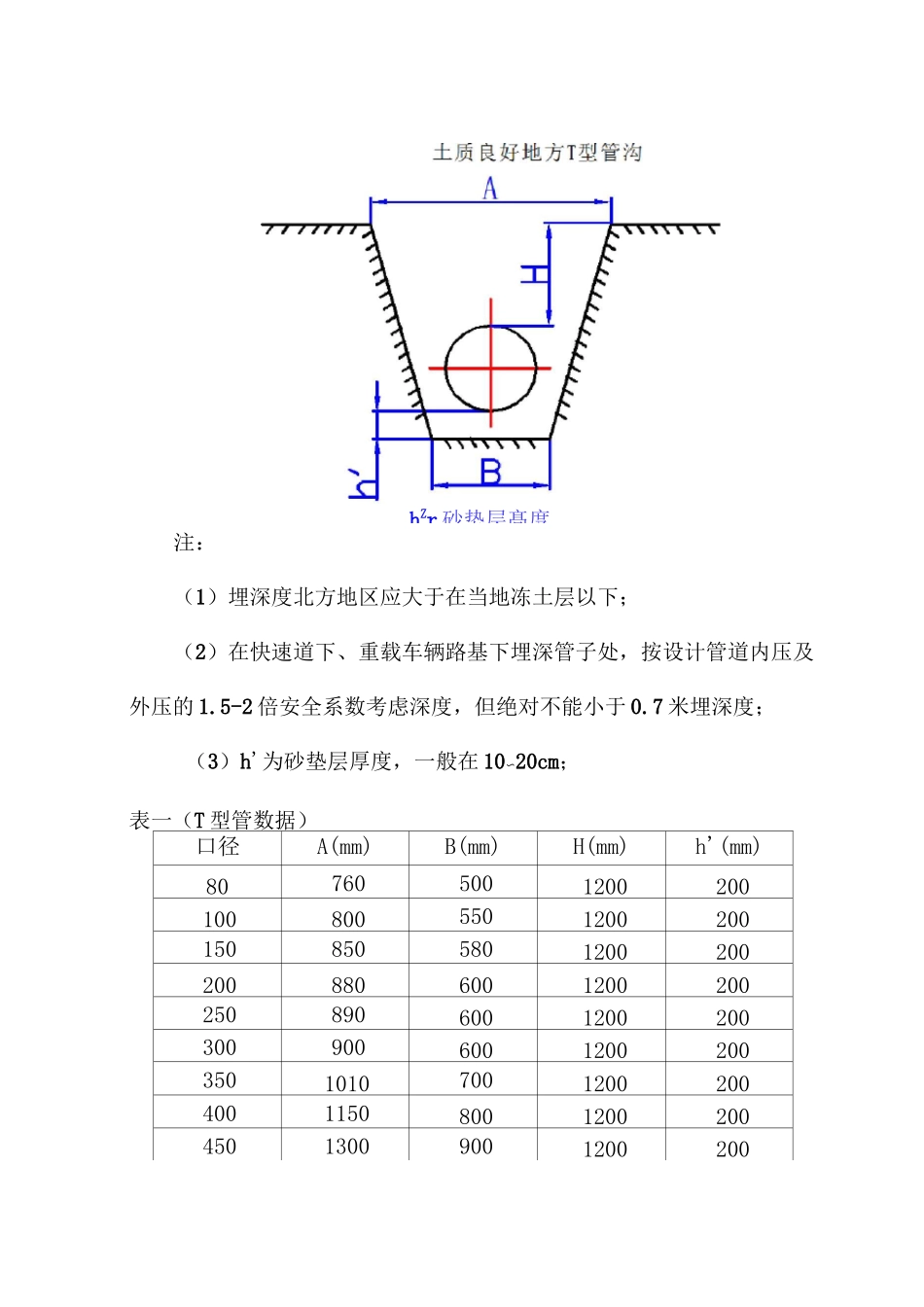

球墨铸铁管施工工艺一)流程图二)开挖管沟1)挖掘管沟时,应根据现场土质情况、地下水情况、管道断面尺寸、管道埋深等施工条件,正确的选择沟槽断面形式,为施工创造良好的作业条件。原则在保证工程质量和施工安全的前提下,尽量减少土方的开挖量,降低施工费用,加快施工进度;2)在施工区域内,有碍施工的已有建筑物和构筑物(道路、沟渠、其它管路、电杆、树木等),开挖前建设单位与有关单位进行协商;3)开挖前按设计管线的走向放线;4)挖掘时,应考虑留用部分好的原土以备管沟回填使用,根据作业面堆放原土场地,注意堆土坡度,高度,保证施工安全,在管子的接口处,管沟应宽一些,以方便接口的连接施工;5)挖掘时,防备下雨时雨水流入管沟,活地下渗水现象,应当准备必要的排水设备;6)挖掘管沟尺寸(不用钢板支撑时)一般坡度取0.33,见下表注:(1)埋深度北方地区应大于在当地冻土层以下;(2)在快速道下、重载车辆路基下埋深管子处,按设计管道内压及外压的1.5-2倍安全系数考虑深度,但绝对不能小于0.7米埋深度;(3)h'为砂垫层厚度,一般在10〜20cm;表一(T型管数据)口径A(mm)B(mm)H(mm)h'(mm)80760500120020010080055012002001508505801200200200880600120020025089060012002003009006001200200350101070012002004001150800120020045013009001200200hZr砂垫层髙度500147011001200200600173013001200200700180013501200200800185013801200200100019281450120020012002000150013002001400206015501400200管沟开挖质量应符合下列规定:1)地基处理要符合设计要求;2)沟壁平整,边坡坡度应符合施工设计的规定;3)沟槽底高度的偏差,开挖土方时应为20mm,开挖石方时应为30一150mm,用机械挖沟时,槽底应预留50-100mm左右的厚土层暂不开挖,改为人工清理沟底至标高;4)沟槽开挖深度较大时,应合理确定分层开挖的深度,人工开挖超过3米时应分层开挖,每层深度不宜超过1米;5)管沟的直立壁和有边坡,在开挖过程中和敞露期间应防止塌陷,应根据施工现场的具体情况进行支撑的选择,确保施工安全;6)每一个作业组开挖沟槽修平至标高,最长不应超过多2公里,以免塌陷变形。1)管道地基应同时满足容许沉降量和容许垂直承载力的要求,如不满足时,应按设计要求采取加固措施,如个别管基段岩土勘测不明,设计未考虑到,开挖后现场发现淤泥质及松质粘土,施工单位应及时通知施工监理及业主,地基采用置换土垫层法或打地基桩等方法解决;2)一般情况下球管管基垂直承载力满足设计要求,不需要设特别基础,个别地段为减少管子产生的应力,施工现场有时把管子的支撑面挖成圆形,使管子安装时管体尽量与原来地基紧密接触;3)管基一般砂垫层为200mm.4)过路口采用套管或混凝土承台式基础;过非主干道路口应对管子两侧强夯提高回填土密实度三)管道安装一、安装程序本规定按照中华人民共和国GB50268给排水施工及验收规范6-5-1铸铁管道安装基础。1600mm以下T型球管安装要点:1、用钢丝刷、25mm油灰平铲、毛刷、抹布清理T型承口工作面槽内杂物,检查另一支管插口倒角情况,插口和胶圈要保持干净;T型管清理承口的工作面2、将胶圈装入承口凹槽(DN800以下把胶圈捏成8字型DN800以上胶圈捏成三等分或梅花形容易安装)(见下图);3、给胶圈内表面和插口接触面涂以润滑油(见下图);4、插口端涂油位置(见下图);从倒角处开始涂为正确涂油法5、第一支管下沟槽按设计承口方向应朝水流方向,对正中心线定位,小于DN300mm的管下管时人工抬入用绳子导滑至沟底,>400mm的管用设备提升吊人沟底,与前一支管装配应找水平,DN150以下管用绳索叉杆将插口推入承口,>200以上管用钢丝绳和导链拉入承口(注意装配内外涂聚胺酯与环氧陶瓷管,装配用钢丝绳应套胶管,包括钩头、导链用橡胶保护,以免外壁碰伤)(见下图)L/BJT200--DJT600^gj法钩去握盍—4-仏导吨—3吨导琏DK700-DX1200装配法两-^5吨--吕吨导链6、注意回填时重要的是要做到均匀回填,否则局部沉陷会造成管子位移,必须小心均匀的做好回填工作按设计要求取样达到密实度.回填注意事项倒土示图:按GB50268给排水管道工程施工及验收规范3.5:沟槽回填条款规对园...
