工业X射线探伤放射卫生防护标准2006VIP免费

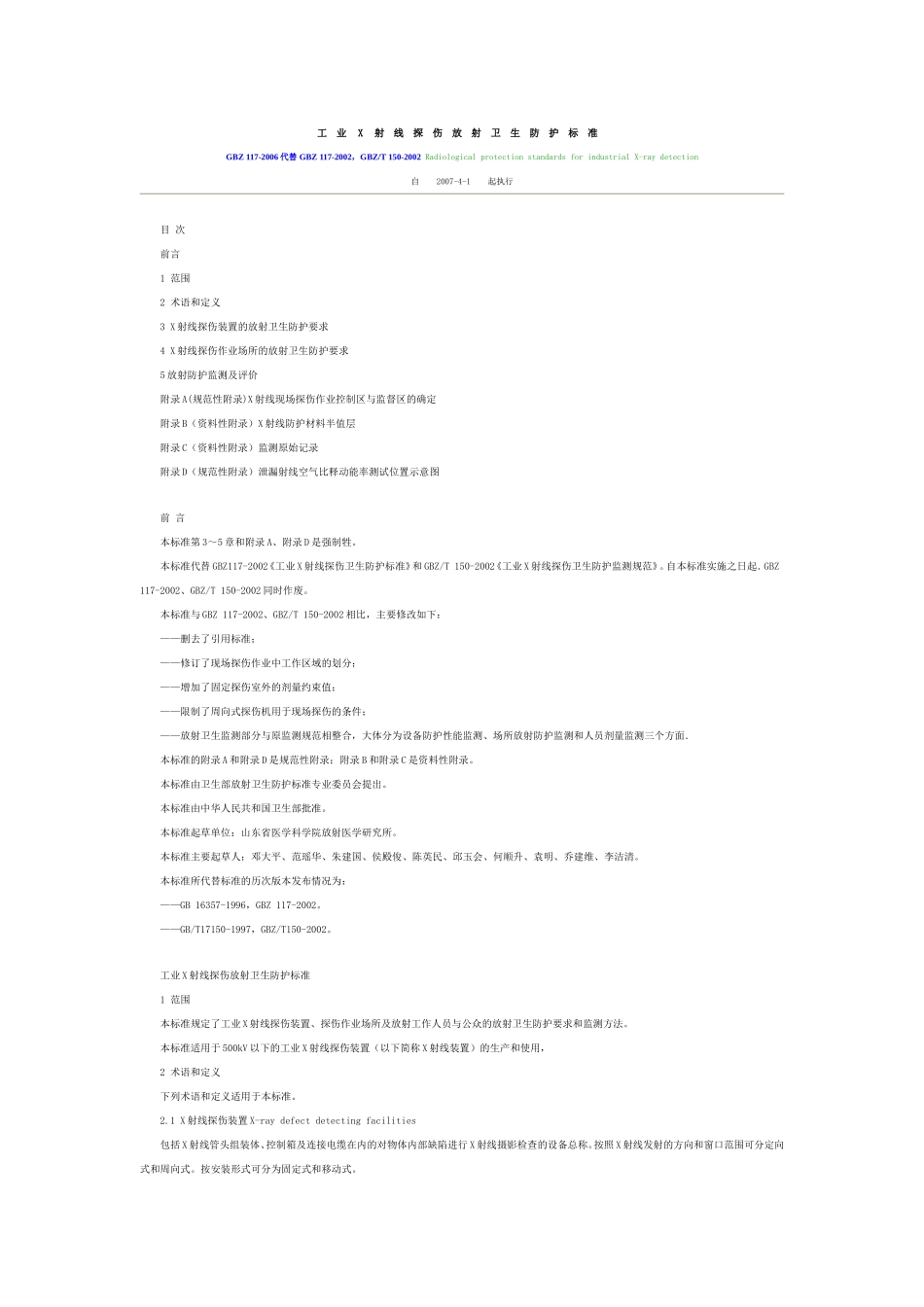

工业X射线探伤放射卫生防护标准GBZ117-2006代替GBZ117-2002，GBZ/T150-2002RadiologicalprotectionstandardsforindustrialX-raydetection自2007-4-1起执行目次前言1范围2术语和定义3X射线探伤装置的放射卫生防护要求4X射线探伤作业场所的放射卫生防护要求5放射防护监测及评价附录A(规范性附录)X射线现场探伤作业控制区与监督区的确定附录B（资料性附录）X射线防护材料半值层附录C（资料性附录）监测原始记录附录D（规范性附录）泄漏射线空气比释动能率测试位置示意图前言本标准第3～5章和附录A、附录D是强制牲。本标准代替GBZ117-2002《工业X射线探伤卫生防护标准》和GBZ/T150-2002《工业X射线探伤卫生防护监测规范》。自本标准实施之日起．GBZ117-2002、GBZ/T150-2002同时作废。本标准与GBZ117-2002、GBZ/T150-2002相比，主要修改如下：——删去了引用标准；——修订了现场探伤作业中工作区域的划分；——增加了固定探伤室外的剂量约束值；——限制了周向式探伤机用于现场探伤的条件；——放射卫生监测部分与原监测规范相整合，大体分为设备防护性能监测、场所放射防护监测和人员剂量监测三个方面．本标准的附录A和附录D是规范性附录；附录B和附录C是资料性附录。本标准由卫生部放射卫生防护标准专业委员会提出。本标准由中华人民共和国卫生部批准。本标准起草单位：山东省医学科学院放射医学研究所。本标准主要起草人：邓大平、范瑶华、朱建国、侯殿俊、陈英民、邱玉会、何顺升、袁明、乔建维、李洁清。本标准所代替标准的历次版本发布情况为：——GB16357-1996，GBZ117-2002。——GB/T17150-1997，GBZ/T150-2002。工业X射线探伤放射卫生防护标准1范围本标准规定了工业X射线探伤装置、探伤作业场所及放射工作人员与公众的放射卫生防护要求和监测方法。本标准适用于500kV以下的工业X射线探伤装置（以下简称X射线装置）的生产和使用，2术语和定义下列术语和定义适用于本标准。2.1X射线探伤装置X-raydefectdetectingfacilities包括X射线管头组装体、控制箱及连接电缆在内的对物体内部缺陷进行X射线摄影检查的设备总称。按照X射线发射的方向和窗口范围可分定向式和周向式。按安装形式可分为固定式和移动式。2.2X射线探伤宣探伤X-raydefectdetectingtheroom在探伤室对物体内部缺陷进行X射线摄影检查的工作过程。2.3X射线现插探伤X-raydefectdetectingon-the-spot在室外、生产车间或安装现场使用移动式X射线探伤装置对物体内部缺陷进行X射线摄影检查的工作过程，3X射线探伤装置的放射卫生防护要求3.1防护技术要求3.1.1X射线管头组装体3.1.1.1移动式或固定式的X射线装置管头组装体应能固定在任何需要的位置上并加以锁紧。3.1.12X射线管头应设有限束装置。3.1.1.3X射线管偷窗口孔径不得大于额定最大有用线束射出所需尺寸。3.1.1.4X射线管头应具有如下标志：a)制造厂名称或商标；b)型号及顺序编号；c)X射线管的额定管电压，额定管电流；d)焦点的位置：e)出厂日期。3.1.1.5X射线管头组装体漏射线空气比释动能率X射线装置在额定工作条件下，距X射线管焦点1m处的漏射线空气比释曲能率应符台如下要求：表3.1X射线管头组装体漏射线空气比释动能率控制值3.1.2控制台3.1.2.1控制台应设置有X射线管电压及其通或断状态的显示，以及管电压、管电流和照射时间选取和设定值显示装置。3.1.2.2应设置有高压接通时的外部报警或指示装置。3.1.2.3控制台或x射线管头组装体上应设置探伤室连锁接口,并没有钥匙开关。3.1.3连接电缆对于移动武X射线装置，控制器与X射线管头或高压发生器的连接电缆不得短于20m。3.1.4产品说明书产品说明书应注明X射线装置的型号、规格和主要技术指标与防护性能。4X射线探伤作业场所的放射卫生防护要求4.1X射想专用探伤室挥伤4.1.1探伤室的设置应充分考虑周围的放射安全，操作室应与探伤室分开并避开有用线束照射的方向。4.1.2屏蔽设计应充分考虑有用线束照射的方向和范围，装置的工作负荷及室外情况。在进行屏蔽墙设计时可取公众剂量约束值0.3mSv/a,并要求探伤室屏蔽墙外30cm处空气比释动能率不大于2.5μGy•h-1,无迷路探伤室门的防护性能应与同侧墙的防护性能相同。4.1.3应安装...
