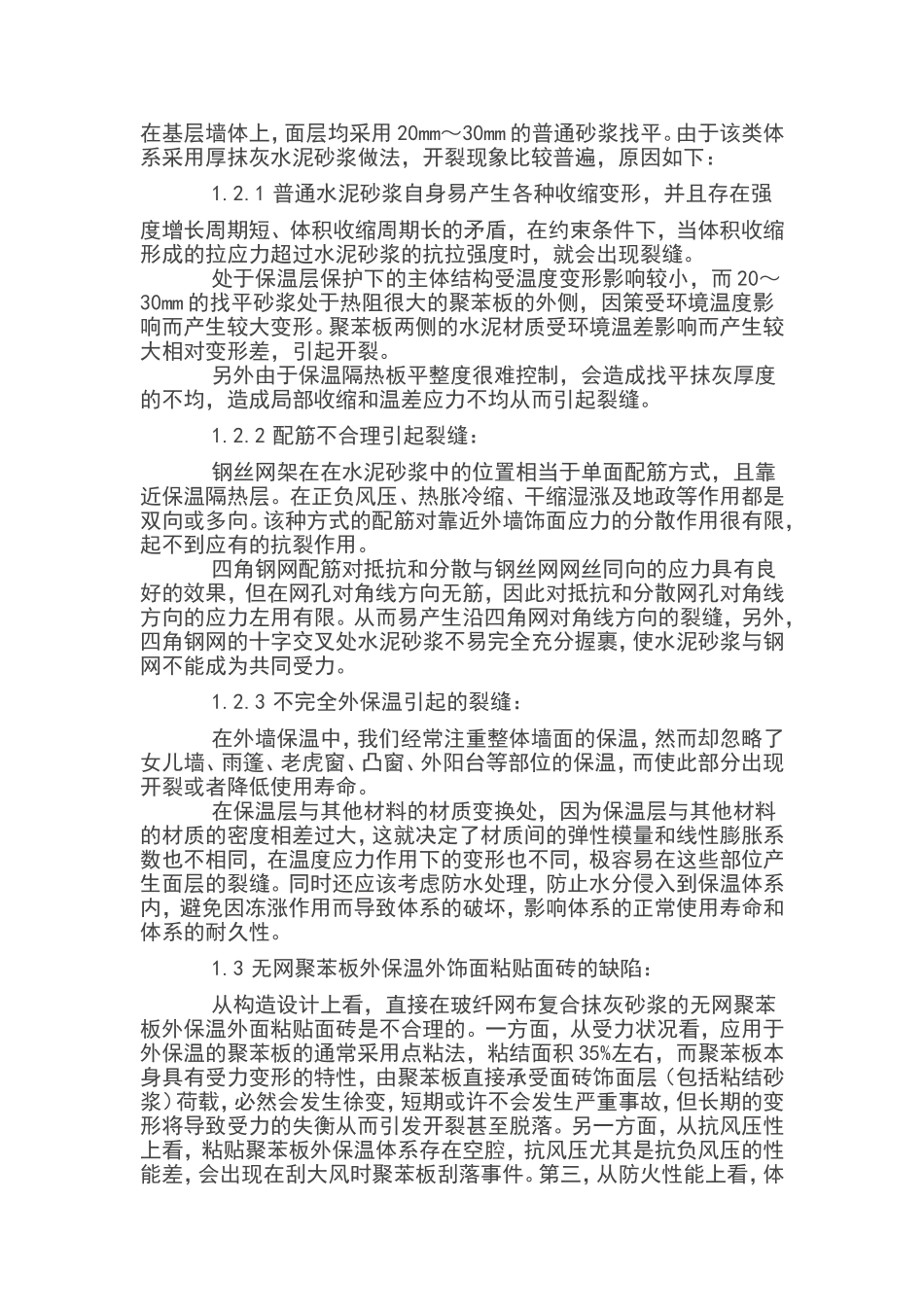

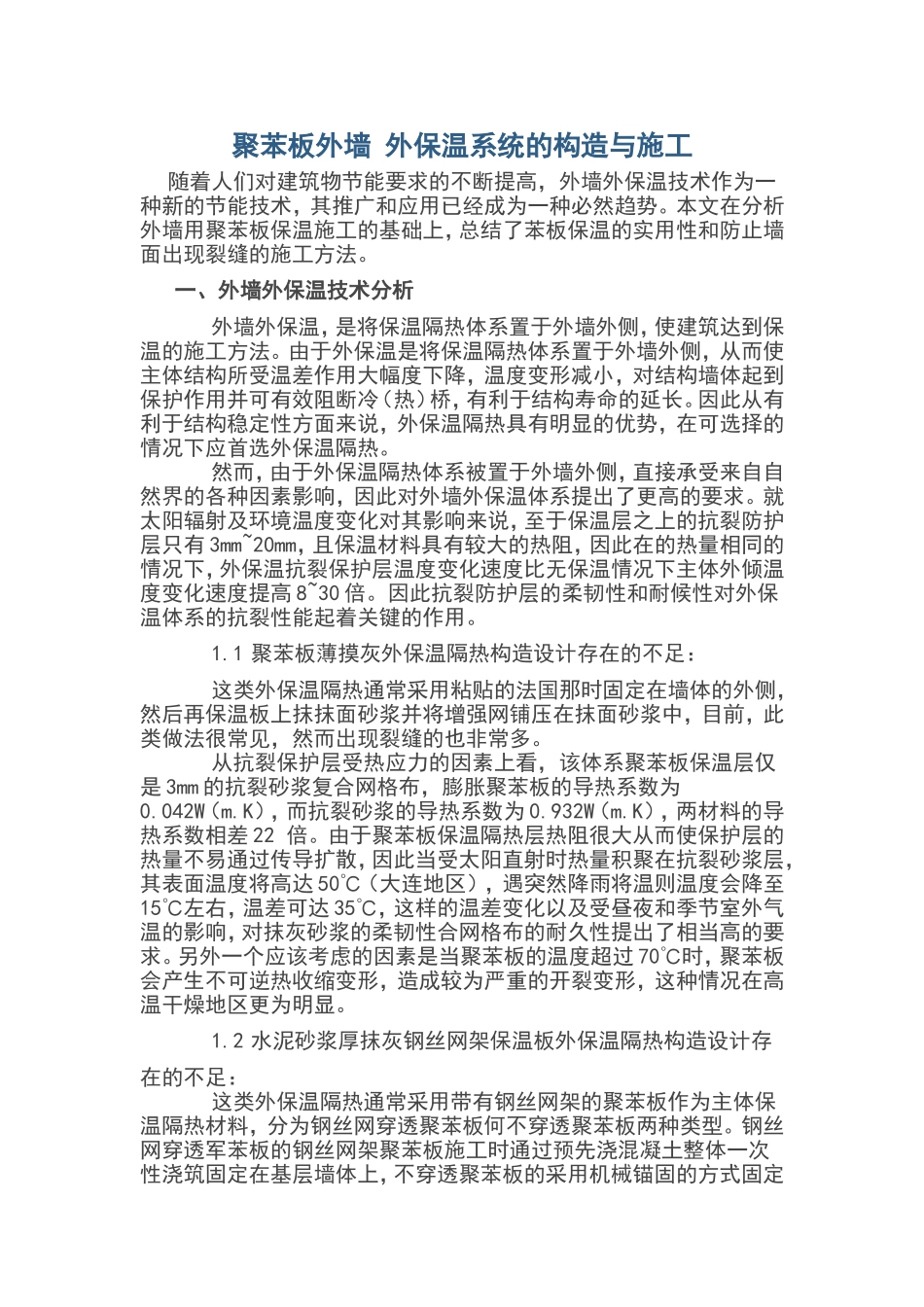

聚苯板外墙外保温系统的构造与施工随着人们对建筑物节能要求的不断提高，外墙外保温技术作为一种新的节能技术，其推广和应用已经成为一种必然趋势。本文在分析外墙用聚苯板保温施工的基础上，总结了苯板保温的实用性和防止墙面出现裂缝的施工方法。一、外墙外保温技术分析外墙外保温，是将保温隔热体系置于外墙外侧，使建筑达到保温的施工方法。由于外保温是将保温隔热体系置于外墙外侧，从而使主体结构所受温差作用大幅度下降，温度变形减小，对结构墙体起到保护作用并可有效阻断冷（热）桥，有利于结构寿命的延长。因此从有利于结构稳定性方面来说，外保温隔热具有明显的优势，在可选择的情况下应首选外保温隔热。然而，由于外保温隔热体系被置于外墙外侧，直接承受来自自然界的各种因素影响，因此对外墙外保温体系提出了更高的要求。就太阳辐射及环境温度变化对其影响来说，至于保温层之上的抗裂防护层只有3mm~20mm，且保温材料具有较大的热阻，因此在的热量相同的情况下，外保温抗裂保护层温度变化速度比无保温情况下主体外倾温度变化速度提高8~30倍。因此抗裂防护层的柔韧性和耐候性对外保温体系的抗裂性能起着关键的作用。1.1聚苯板薄摸灰外保温隔热构造设计存在的不足：这类外保温隔热通常采用粘贴的法国那时固定在墙体的外侧，然后再保温板上抹抹面砂浆并将增强网铺压在抹面砂浆中，目前，此类做法很常见，然而出现裂缝的也非常多。从抗裂保护层受热应力的因素上看，该体系聚苯板保温层仅是3mm的抗裂砂浆复合网格布，膨胀聚苯板的导热系数为0.042W（m.K），而抗裂砂浆的导热系数为0.932W（m.K），两材料的导热系数相差22倍。由于聚苯板保温隔热层热阻很大从而使保护层的热量不易通过传导扩散，因此当受太阳直射时热量积聚在抗裂砂浆层，其表面温度将高达50℃（大连地区），遇突然降雨将温则温度会降至15℃左右，温差可达35℃，这样的温差变化以及受昼夜和季节室外气温的影响，对抹灰砂浆的柔韧性合网格布的耐久性提出了相当高的要求。另外一个应该考虑的因素是当聚苯板的温度超过70℃时，聚苯板会产生不可逆热收缩变形，造成较为严重的开裂变形，这种情况在高温干燥地区更为明显。1.2水泥砂浆厚抹灰钢丝网架保温板外保温隔热构造设计存在的不足：这类外保温隔热通常采用带有钢丝网架的聚苯板作为主体保温隔热材料，分为钢丝网穿透聚苯板何不穿透聚苯板两种类型。钢丝网穿透军苯板的钢丝网架聚苯板施工时通过预先浇混凝土整体一次性浇筑固定在基层墙体上，不穿透聚苯板的采用机械锚固的方式固定在基层墙体上，面层均采用20mm～30mm的普通砂浆找平。由于该类体系采用厚抹灰水泥砂浆做法，开裂现象比较普遍，原因如下：1.2.1普通水泥砂浆自身易产生各种收缩变形，并且存在强度增长周期短、体积收缩周期长的矛盾，在约束条件下，当体积收缩形成的拉应力超过水泥砂浆的抗拉强度时，就会出现裂缝。处于保温层保护下的主体结构受温度变形影响较小，而20～30mm的找平砂浆处于热阻很大的聚苯板的外侧，因策受环境温度影响而产生较大变形。聚苯板两侧的水泥材质受环境温差影响而产生较大相对变形差，引起开裂。另外由于保温隔热板平整度很难控制，会造成找平抹灰厚度的不均，造成局部收缩和温差应力不均从而引起裂缝。1.2.2配筋不合理引起裂缝：钢丝网架在在水泥砂浆中的位置相当于单面配筋方式，且靠近保温隔热层。在正负风压、热胀冷缩、干缩湿涨及地政等作用都是双向或多向。该种方式的配筋对靠近外墙饰面应力的分散作用很有限，起不到应有的抗裂作用。四角钢网配筋对抵抗和分散与钢丝网网丝同向的应力具有良好的效果，但在网孔对角线方向无筋，因此对抵抗和分散网孔对角线方向的应力左用有限。从而易产生沿四角网对角线方向的裂缝，另外，四角钢网的十字交叉处水泥砂浆不易完全充分握裹，使水泥砂浆与钢网不能成为共同受力。1.2.3不完全外保温引起的裂缝：在外墙保温中，我们经常注重整体墙面的保温，然而却忽略了女儿墙、雨篷、老虎窗、凸窗、外阳台等部位的保温，而使此部分出现开裂或者降低使用寿命。在保温层与其他材料的材质变换处，因为保温层与其他材料的材质的密度相差过...
