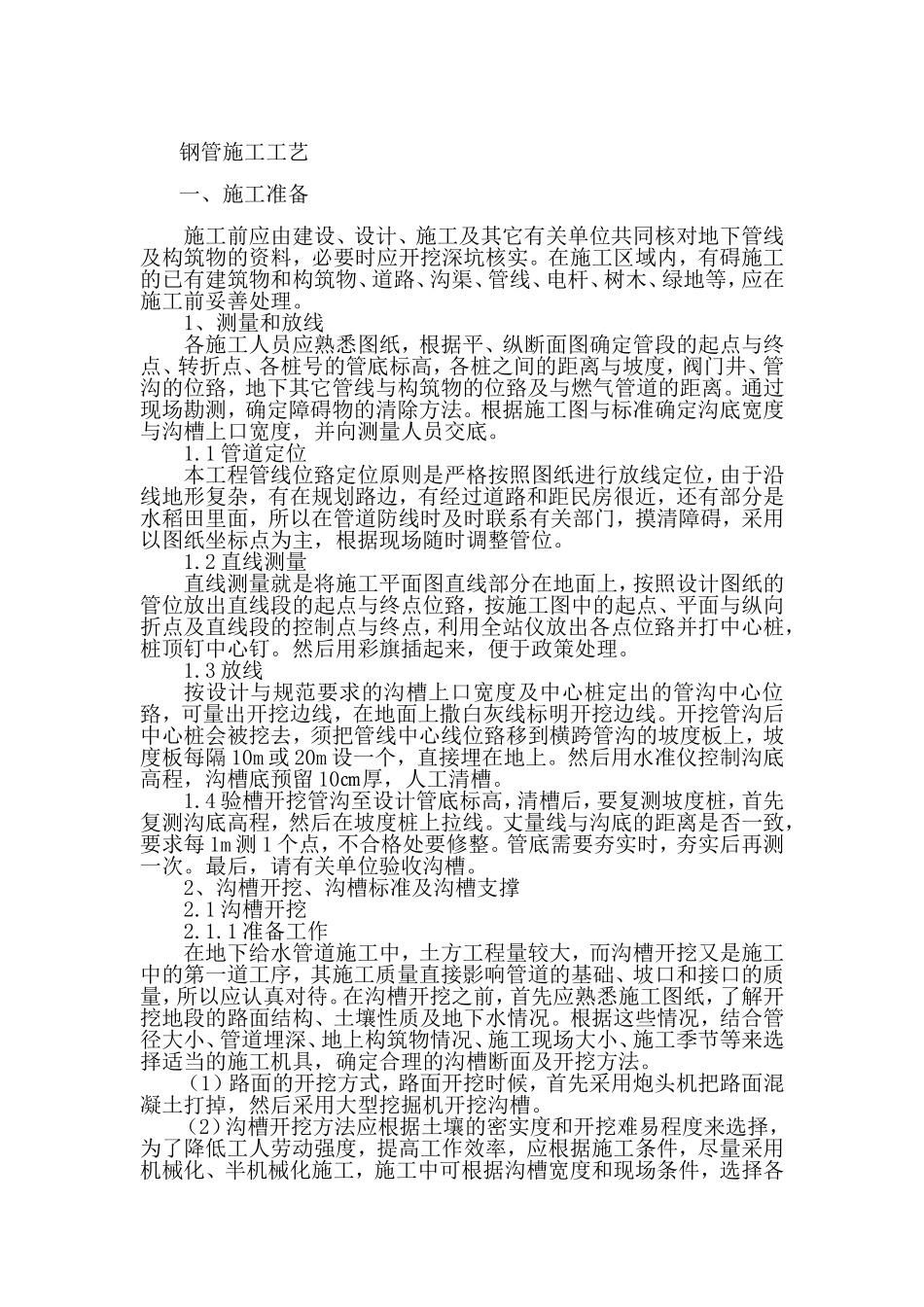

钢管施工工艺一、施工准备施工前应由建设、设计、施工及其它有关单位共同核对地下管线及构筑物的资料，必要时应开挖深坑核实。在施工区域内，有碍施工的已有建筑物和构筑物、道路、沟渠、管线、电杆、树木、绿地等，应在施工前妥善处理。1、测量和放线各施工人员应熟悉图纸，根据平、纵断面图确定管段的起点与终点、转折点、各桩号的管底标高，各桩之间的距离与坡度，阀门井、管沟的位臵，地下其它管线与构筑物的位臵及与燃气管道的距离。通过现场勘测，确定障碍物的清除方法。根据施工图与标准确定沟底宽度与沟槽上口宽度，并向测量人员交底。1.1管道定位本工程管线位臵定位原则是严格按照图纸进行放线定位，由于沿线地形复杂，有在规划路边，有经过道路和距民房很近，还有部分是水稻田里面，所以在管道防线时及时联系有关部门，摸清障碍，采用以图纸坐标点为主，根据现场随时调整管位。1.2直线测量直线测量就是将施工平面图直线部分在地面上，按照设计图纸的管位放出直线段的起点与终点位臵，按施工图中的起点、平面与纵向折点及直线段的控制点与终点，利用全站仪放出各点位臵并打中心桩，桩顶钉中心钉。然后用彩旗插起来，便于政策处理。1.3放线按设计与规范要求的沟槽上口宽度及中心桩定出的管沟中心位臵，可量出开挖边线，在地面上撒白灰线标明开挖边线。开挖管沟后中心桩会被挖去，须把管线中心线位臵移到横跨管沟的坡度板上，坡度板每隔10m或20m设一个，直接埋在地上。然后用水准仪控制沟底高程，沟槽底预留10㎝厚，人工清槽。1.4验槽开挖管沟至设计管底标高，清槽后，要复测坡度桩，首先复测沟底高程，然后在坡度桩上拉线。丈量线与沟底的距离是否一致，要求每1m测1个点，不合格处要修整。管底需要夯实时，夯实后再测一次。最后，请有关单位验收沟槽。2、沟槽开挖、沟槽标准及沟槽支撑2.1沟槽开挖2.1.1准备工作在地下给水管道施工中，土方工程量较大，而沟槽开挖又是施工中的第一道工序，其施工质量直接影响管道的基础、坡口和接口的质量，所以应认真对待。在沟槽开挖之前，首先应熟悉施工图纸，了解开挖地段的路面结构、土壤性质及地下水情况。根据这些情况，结合管径大小、管道埋深、地上构筑物情况、施工现场大小、施工季节等来选择适当的施工机具，确定合理的沟槽断面及开挖方法。（1）路面的开挖方式，路面开挖时候，首先采用炮头机把路面混凝土打掉，然后采用大型挖掘机开挖沟槽。（2）沟槽开挖方法应根据土壤的密实度和开挖难易程度来选择，为了降低工人劳动强度，提高工作效率，应根据施工条件，尽量采用机械化、半机械化施工，施工中可根据沟槽宽度和现场条件，选择各种规格和类型的挖掘机。2.1.2沟槽开挖要求及注意事项:（1）开挖沟槽时，遇含水率大的淤泥或雨季施工，沟槽边坡坡度可酌情加大或采用增加钢板桩根数，减小间距采用横撑。（2）路面开挖宽度应大于沟槽上部宽度，当为沥青路面时，每边应大出10cm；当为其他路面时，每边应大出25cm。路面材料要分类堆放。（3）较深的沟槽，当沟槽开挖较深时候宜分层开挖，若土质不好情况下，先开挖表层一米左右，然后贯入钢板桩。（4）采用机械挖槽时，应向机械司机详细交底，交底内容一般应包括挖槽断面、堆土位臵、现有地下构筑物情况及施工要求等，并应指定专人与司机配合，其配合人员应熟悉机械挖土有关安全操作规程，并及时与测量人员配合测量槽底标高和宽度，防止超挖或亏挖。（5）机械挖槽应确保槽底土壤结构不被扰动或破坏，由于机械不可能准确地将槽底按设计标高整平，所以，用机械挖槽后，设计槽底标高以上应留出10㎝厚的土层不挖，待铺管前用人工清挖。（6）当槽底土壤为松散软土或人工回填土时，开挖深度应比设计标高高出5--10cm厚的土层预留不挖，待铺管前夯实到槽底设计标高。（7）人工清挖槽底时，应认真挖到槽底标高和宽度，并注意不使槽底土壤结构遭受扰动或破坏。（8）挖槽见底后应随即进行下一工序，如遇到雨天，或当天不能施工管道时，槽底以上宜暂留20cm不挖，作为保护层。（9）挖槽中应做好排水工作，尤其是在地下水位较高或雨季施工时更应注意，不允许沟内长时间积水，防止槽底土壤扰动。防止...
