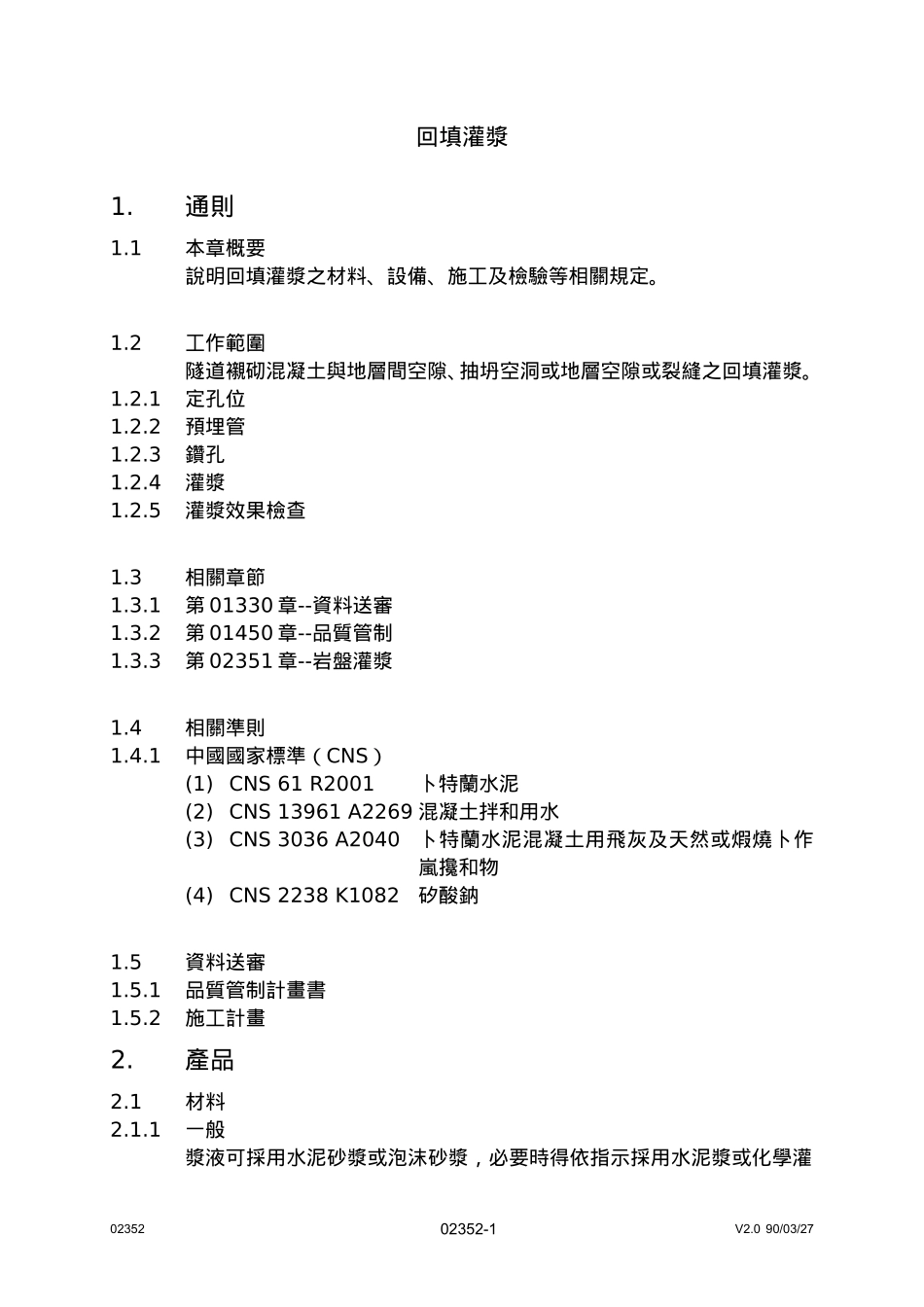

回填灌漿1.通則1.1本章概要說明回填灌漿之材料、設備、施工及檢驗等相關規定。1.2工作範圍隧道襯砌混凝土與地層間空隙、抽坍空洞或地層空隙或裂縫之回填灌漿。1.2.1定孔位1.2.2預埋管1.2.3鑽孔1.2.4灌漿1.2.5灌漿效果檢查1.3相關章節1.3.1第01330章--資料送審1.3.2第01450章--品質管制1.3.3第02351章--岩盤灌漿1.4相關準則1.4.1中國國家標準（CNS）(1)CNS61R2001卜特蘭水泥(2)CNS13961A2269混凝土拌和用水(3)CNS3036A2040卜特蘭水泥混凝土用飛灰及天然或煆燒卜作嵐攙和物(4)CNS2238K1082矽酸鈉1.5資料送審1.5.1品質管制計畫書1.5.2施工計畫2.產品2.1材料2.1.1一般漿液可採用水泥砂漿或泡沫砂漿，必要時得依指示採用水泥漿或化學灌0235202352-1V2.090/03/27漿。水泥砂漿係由水泥、砂與水拌和而成，必要時得另加飛灰；泡沫砂漿係由水泥、砂、起泡劑與水拌和而成；化學灌漿由無機或有機化學藥劑或附加劑混合而成。漿液之混合、配比及步驟以及任何其他添加物或附加劑等之使用，應由工程司認可或指定，並視空隙（洞）大小、出水量及實際狀況，由工程司調整或改變之。2.1.2水鑽孔及拌漿之用水需符合[CNS13961A2269][]之規定。2.1.3水泥除工程司另行核可或指示外，水泥之品質需符合[CNS61R2001卜特Ⅰ蘭水泥第型][]之規定。若水泥在使用前已發現有結塊，對灌漿有礙時，應先以美國100號標準篩乾篩之，拌妥之漿液須通過美國12號標準篩濕濾之。2.1.4砂砂應潔淨不含雜物，若工程司認為必要時，得指示承包商抽樣試驗其品質。但有關砂之級配及細度模數等性質，除工程司另有指示外，應逐車檢驗，其級配及細度模數應符合下列規定︰(1)級配美國標準（方孔）篩號通過累積重量百分比8[100][]16[95～100][]30[60～85][]50[20～50][]100[10～30][]200[0～5][](2)細度模數為[1.40～2.10][]之間。2.1.5飛灰飛灰之品質需符合[CNS3036A2040卜特蘭水泥混凝土用飛灰及天然或蝦燒卜作嵐攙和物][]之規定。2.1.6起泡劑起泡劑須完全發泡，不含多餘水份，穩定性100%，pH值為6～8。使用前，承包商應將有關資料，包括配比、強度、灌注方法及實例等，提請工程司核可。2.1.7化學灌漿材料於破碎帶（含剪裂帶、斷層帶）、湧水帶抽坍地層或局部空隙（洞），若使用水泥砂漿、泡沫砂漿無法達到灌漿目的時，應使用化學灌漿，所使用之化0235202352-2V2.090/03/27學藥劑分為無機化合物及有機化合物兩大類，兩者均由兩劑混合而成。無機化學藥劑主劑通常為矽酸鈉系（含有30%之矽酸鈉），一般為3號矽酸鈉（俗稱水玻璃）液，其品質須符合[CNS2238K1082][]；硬化劑大都為無機化合物。兩劑混合凝結硬化後為中性，強度低（通常小於50kgf/cm2）且會隨時間衰減，易溶脫，屬臨時性灌漿材料。有機化學藥劑為聚異氰酸鹽（Polyisocyanate）與聚醚聚烯烴（PolyetherPolyols）或其他如多元酯（Polyesters）、合成矽酸鈉、附加劑等，混合反應形成具韌性之聚胺酯樹脂（PolyurethaneResin）或類似性能之樹脂、或矽酸鹽樹脂（SilicateResin），強度高（可大於210kgf/cm2）且不衰減、亦不會水解，屬永久性灌漿材料。化學藥劑使用前，承包商應將有關詳細資料，包括物理及化學特性、配比、凝結時間與詳細灌注方法及灌注實例等，提請工程司核可。3.施工3.1施工方法3.1.1定孔位灌漿孔之施鑽位置、深度、角度、數量及要求，須依契約設計圖說或工程司之指示辦理。3.1.2預埋管灌漿孔所需之鐵管及其配件、灌漿孔之聯接管及排氣管等，均應由承包商提供。除設計圖說或另有規定外，鐵管應經工程司核可，其直徑需符合設計圖說或工程司指示。所有鐵管均應由承包商負責裁切、加工、裝配與安裝。灌漿前預埋管之露出端應經常加蓋保護，附近灌漿時應即改裝閥門或裝設栓塞並暫時將閥門打開以利空氣與水排出。灌漿完成時，預埋管外之混凝土面上之供漿接頭等應由承包商負責拆除，其遺留之孔或凹窪處應以半乾砂漿（DryPackMortar，1份水泥，兩份通過美國16號標準篩之砂）平順填實。3.1.3鑽孔灌漿孔依契約設計圖說或工程司指示之孔徑，選擇適用之鑽機施鑽。3.1.4灌漿(1)隧道混凝土襯砌完成至少[21天][]後或經工程司認可後方得開始回填灌漿。水泥砂漿稠度之流錐讀數應在[14～...
