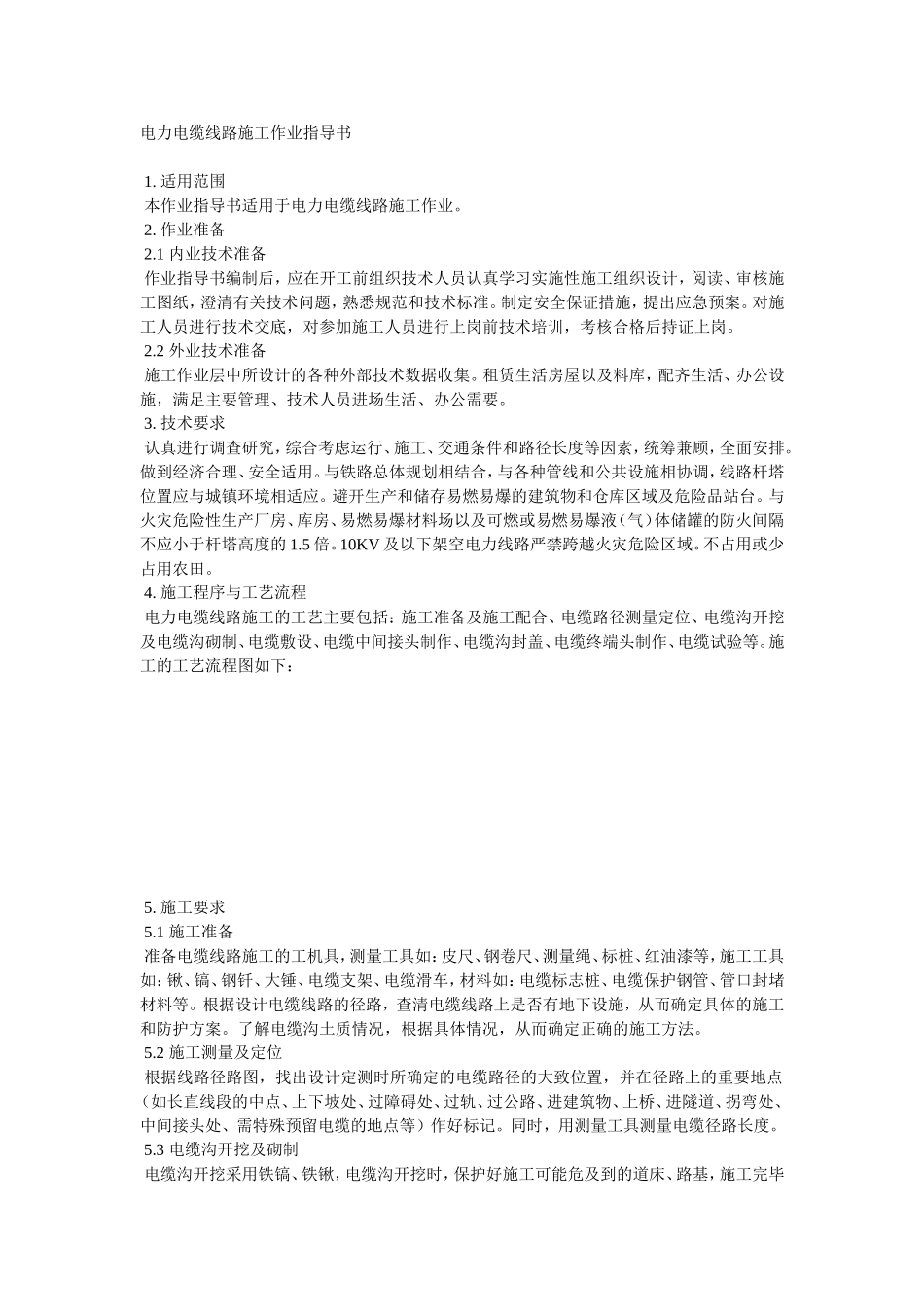

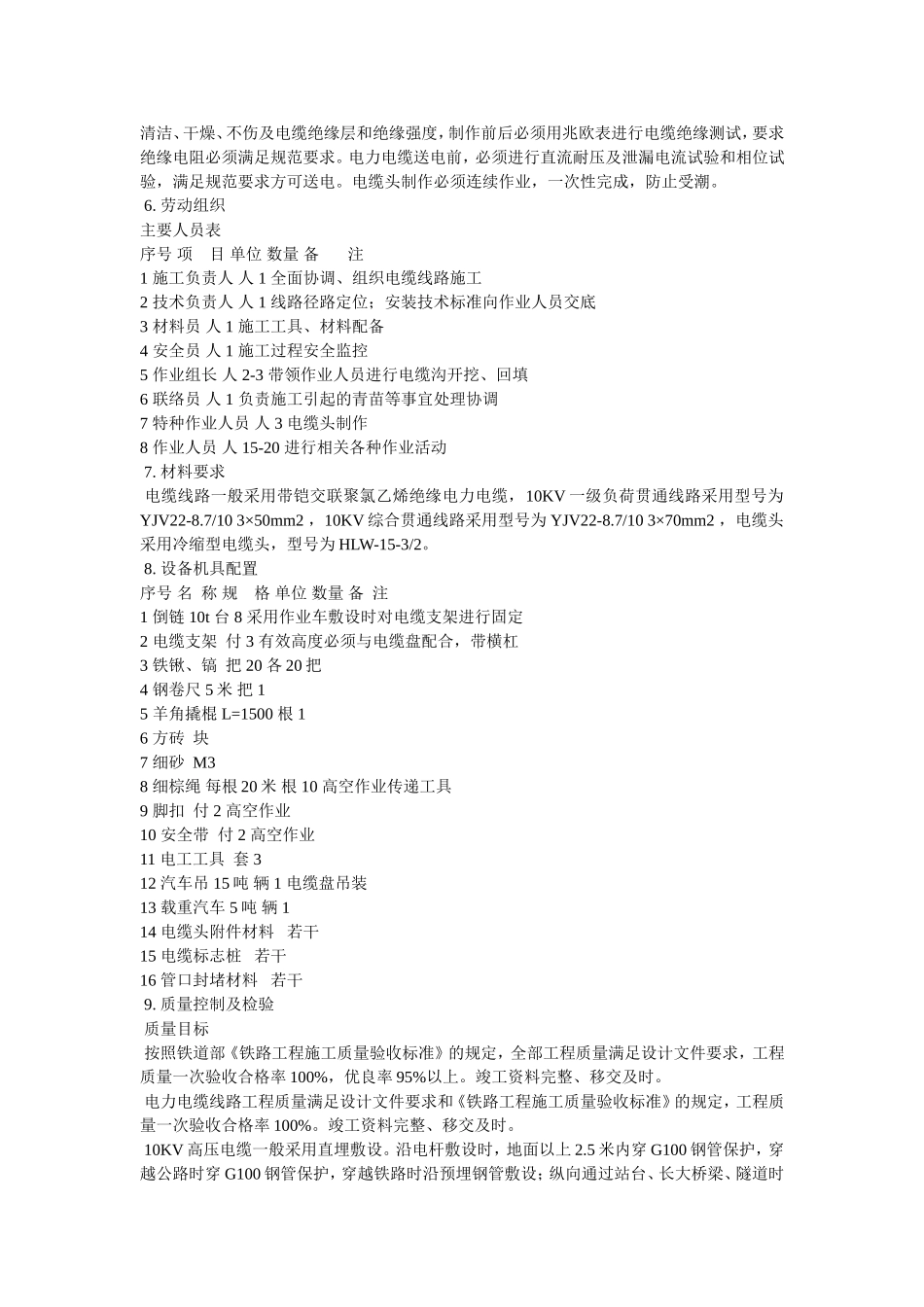

电力电缆线路施工作业指导书1.适用范围本作业指导书适用于电力电缆线路施工作业。2.作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2外业技术准备施工作业层中所设计的各种外部技术数据收集。租赁生活房屋以及料库，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。3.技术要求认真进行调查研究，综合考虑运行、施工、交通条件和路径长度等因素，统筹兼顾，全面安排。做到经济合理、安全适用。与铁路总体规划相结合，与各种管线和公共设施相协调，线路杆塔位置应与城镇环境相适应。避开生产和储存易燃易爆的建筑物和仓库区域及危险品站台。与火灾危险性生产厂房、库房、易燃易爆材料场以及可燃或易燃易爆液（气）体储罐的防火间隔不应小于杆塔高度的1.5倍。10KV及以下架空电力线路严禁跨越火灾危险区域。不占用或少占用农田。4.施工程序与工艺流程电力电缆线路施工的工艺主要包括：施工准备及施工配合、电缆路径测量定位、电缆沟开挖及电缆沟砌制、电缆敷设、电缆中间接头制作、电缆沟封盖、电缆终端头制作、电缆试验等。施工的工艺流程图如下：5.施工要求5.1施工准备准备电缆线路施工的工机具，测量工具如：皮尺、钢卷尺、测量绳、标桩、红油漆等，施工工具如：锹、镐、钢钎、大锤、电缆支架、电缆滑车，材料如：电缆标志桩、电缆保护钢管、管口封堵材料等。根据设计电缆线路的径路，查清电缆线路上是否有地下设施，从而确定具体的施工和防护方案。了解电缆沟土质情况，根据具体情况，从而确定正确的施工方法。5.2施工测量及定位根据线路径路图，找出设计定测时所确定的电缆路径的大致位置，并在径路上的重要地点（如长直线段的中点、上下坡处、过障碍处、过轨、过公路、进建筑物、上桥、进隧道、拐弯处、中间接头处、需特殊预留电缆的地点等）作好标记。同时，用测量工具测量电缆径路长度。5.3电缆沟开挖及砌制电缆沟开挖采用铁镐、铁锹，电缆沟开挖时，保护好施工可能危及到的道床、路基，施工完毕后，按照原样进行恢复。直线部分开挖时应保持其直线性，以免出现电缆径路偏移。电缆沟应垂直开挖，挖出的泥土，放置于距沟边0.3m以外。电缆过轨（温福线预留有过轨通道）、过公路必须加强埋设电缆保护管保护。电缆保护管按电缆外径的1.5～1.7倍选择镀锌钢管。电缆沟深度不能满足规范和标准要求时，采用保护管或水泥电缆槽的方式进行保护。电缆沟开挖完后，请监理工程师检查确认电缆沟开挖深度符合设计要求，达不到要求的立即返工。5.4电缆敷设5.4.1电缆沟开挖及砌制敷设电缆前，先进行电缆配盘，根据电缆沟长度选择适合的电缆盘，并根据电缆的电压等级对即将敷设的电缆进行测试，检查电缆型号、规格、电压等级是否符合设计要求，检查电缆是否存在铠装压扁，电缆绞拧、护层折断等未消除的机械损伤。电缆敷设若采用人力牵引的方式进行，敷设较长电缆前，应在电缆行径的路线上每隔20m放一个电缆滑车，在路面磨擦太大的地方每隔10m放一个电缆滑车，在转弯处放万向转弯滑车，以防磨坏电缆的外绝缘层或受到机械性损伤。电缆敷设时，在电缆的两端按技术规范预留长度。5.4.1电缆敷设隧道内的电缆敷设原则上采用电缆作业车进行敷设以加快进度。电缆作业车敷设方法如下：按照占用行车区运输及施工计划及电缆的统计长度进行配盘，配好的电缆盘必须标示清楚，并分区摆放。5.4.1.1电缆敷设装车前应先用规定的兆欧表摇测电缆绝缘，并将终端密封。将准备敷设的高压电缆依次直接装在平板车的电缆支架上，并将电缆支架固定牢固。5.4.1.2装车在作业区段两端各100米放置红色信号灯进行防护（或设专人防护）。调节电缆盘支架高度，使电缆盘与地（平板车平面）之间的距离保持在小于100mm。然后牢牢将电缆支架牢牢固定。调整导向轮（旋转管）的高度，并固定妥当，实验电缆盘刹车装置，保证其处于完好状态。将电缆头端部拉下，人力扯动电缆，电缆作业车随电...
