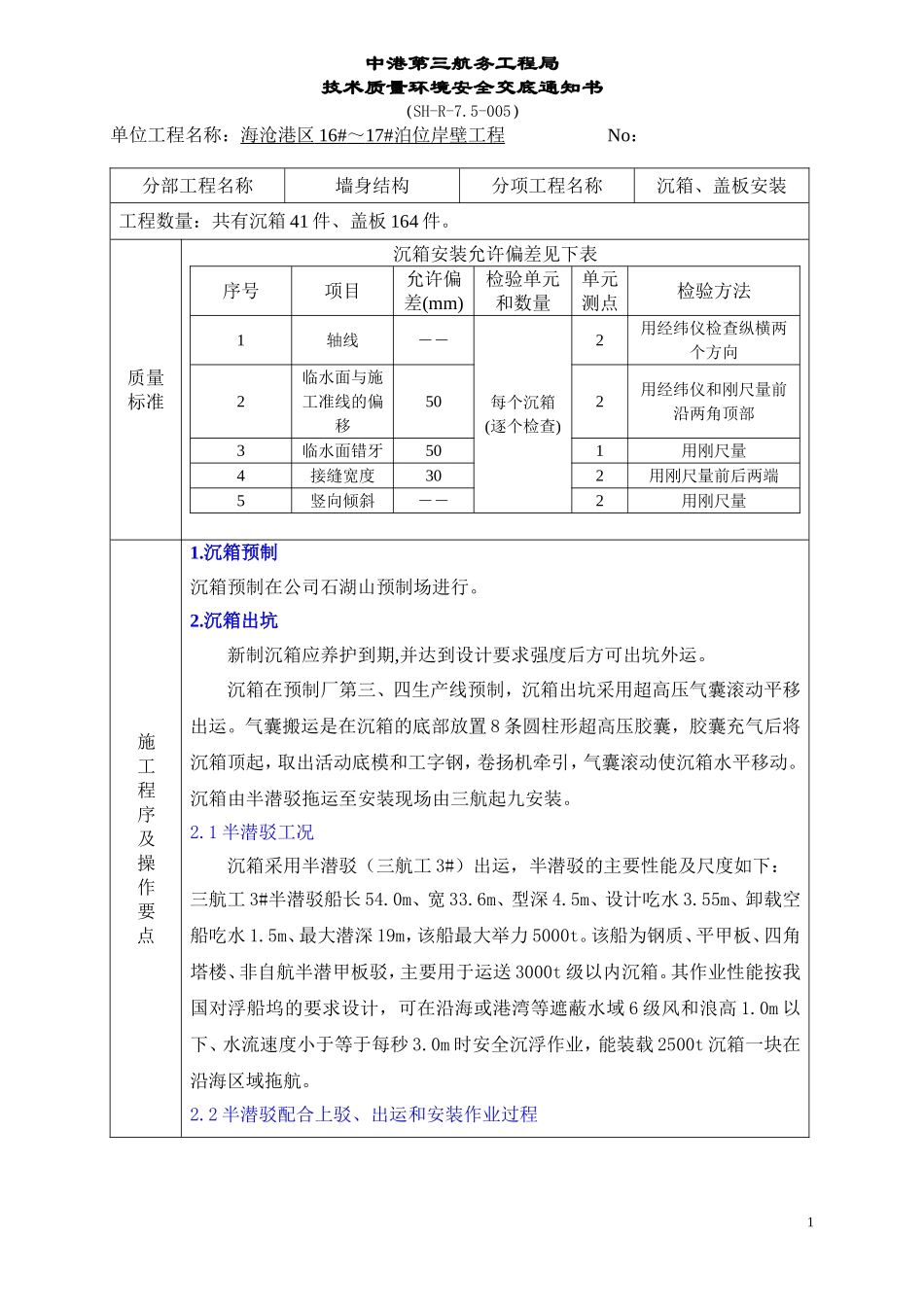

中港第三航务工程局技术质量环境安全交底通知书（SH-R-7.5-005）单位工程名称：海沧港区16#～17#泊位岸壁工程No：分部工程名称墙身结构分项工程名称沉箱、盖板安装工程数量：共有沉箱41件、盖板164件。质量标准沉箱安装允许偏差见下表序号项目允许偏差(mm)检验单元和数量单元测点检验方法1轴线――每个沉箱(逐个检查)2用经纬仪检查纵横两个方向2临水面与施工准线的偏移502用经纬仪和刚尺量前沿两角顶部3临水面错牙501用刚尺量4接缝宽度302用刚尺量前后两端5竖向倾斜――2用刚尺量施工程序及操作要点1.沉箱预制沉箱预制在公司石湖山预制场进行。2.沉箱出坑新制沉箱应养护到期,并达到设计要求强度后方可出坑外运。沉箱在预制厂第三、四生产线预制，沉箱出坑采用超高压气囊滚动平移出运。气囊搬运是在沉箱的底部放置8条圆柱形超高压胶囊，胶囊充气后将沉箱顶起，取出活动底模和工字钢，卷扬机牵引，气囊滚动使沉箱水平移动。沉箱由半潜驳拖运至安装现场由三航起九安装。2.1半潜驳工况沉箱采用半潜驳（三航工3#）出运，半潜驳的主要性能及尺度如下：三航工3#半潜驳船长54.0m、宽33.6m、型深4.5m、设计吃水3.55m、卸载空船吃水1.5m、最大潜深19m，该船最大举力5000t。该船为钢质、平甲板、四角塔楼、非自航半潜甲板驳，主要用于运送3000t级以内沉箱。其作业性能按我国对浮船坞的要求设计，可在沿海或港湾等遮蔽水域6级风和浪高1.0m以下、水流速度小于等于每秒3.0m时安全沉浮作业，能装载2500t沉箱一块在沿海区域拖航。2.2半潜驳配合上驳、出运和安装作业过程1施工程序及操作要点其作业方式为：采用半潜驳与临时码头对接，用直径1m的气囊（压力0.2~0.3MPa）支撑沉箱，用二台卷扬机将沉箱拖到半潜驳上：沉箱上驳后，沉箱底板四周用方木垫稳，抽出气囊：拖轮将半潜驳运到现场；半潜驳一起下沉，下沉过程按计算要求加压舱水，使沉箱达到浮游稳定要求，当沉箱能自由稳定地漂浮在水中时，方可用起重船将其吊离半潜驳。2.3上驳条件2890t沉箱上半潜驳后，半潜驳装载1件沉箱吃水3.25m(此时干舷高度1.25m)，预制厂出运码头前沿港池底标高为-2.0m左右，因此半潜驳需趁潮停靠出运码头。2.4上驳控制要点沉箱上半潜驳的时间要安排在涨潮进行，当潮位涨至+4.5m时，半潜驳靠近出运码头。调节半潜驳压载舱内的压载水，使船艏高于支座面20cm左右时，绞紧缆绳，半潜驳垂直靠岸，就位好后，注水使船艏支承于码头承台支座上，同时把船体调平。半潜驳就位后，用设于半潜驳上的牵引系统把堆放在出运码头上的沉箱牵引上船。沉箱上半潜驳的水平移动方法与上述沉箱堆放场内的水平移动方法相同。沉箱在上半潜驳的过程中，通过调节半潜驳船艏或船艉压载舱的压载水，使得半潜驳甲板始终保持水平，并使半潜驳的甲板标高始终与出运码头顶面标高相一致以确保沉箱上半潜驳的安全。半潜驳每次装载一件沉箱，沉箱上船后位于按工3划出的摆放位置的半潜驳的中部，保证沉箱的中心线与半潜驳的中心线重合，采用方木作为支垫，并做好临时加固工作，垫木应用钢丝绳固定在半潜驳上，以防止沉箱浮起时枕木的跟着漂浮。2.5封孔板的安装：沉箱移至半潜驳前，利用吊机吊装施工爬梯和挂篮，安装好沉箱前壁的封孔板。安装时应有专人的起重工负责指挥。2.6操作平台的吊装：出坑前应在厂内利用生产线上的门机吊装安装用的平台。安装时应有专人的起重工负责指挥。2沉箱上半潜驳并经加固后，半潜驳排水或趁潮涨起浮，船艏离开出运码头因此本工程安装后，沉箱顶部在低水位时可以露出水面，这时控制沉箱的安装gfdf,l,3装质量74施工程序及操作要点3.沉箱拖运沉箱上半潜驳并经加固后，半潜驳排水或趁潮涨起浮，船艏离开出运码头支座，绞缆后退起锚。半潜驳起锚后，用1艘2000HP拖轮带拖前进。拖航时，半潜驳的艉部要在前面。为确保拖带安全，按照厦门市有关规定，要提前告知海监局出运沉箱的时间、地点及航道占用的时间、区间，需申请、领取航行通行证。沉箱拖运必须在风浪小于4级情况下进行。4.构件安装4.1安装要点4.1.1沉箱由4090t半潜驳运至施工现场，由200t起重船铺助安装，计划一件沉箱安装时间为一天。4.1.2安装时于陆上架设测量仪器，控制沉...
