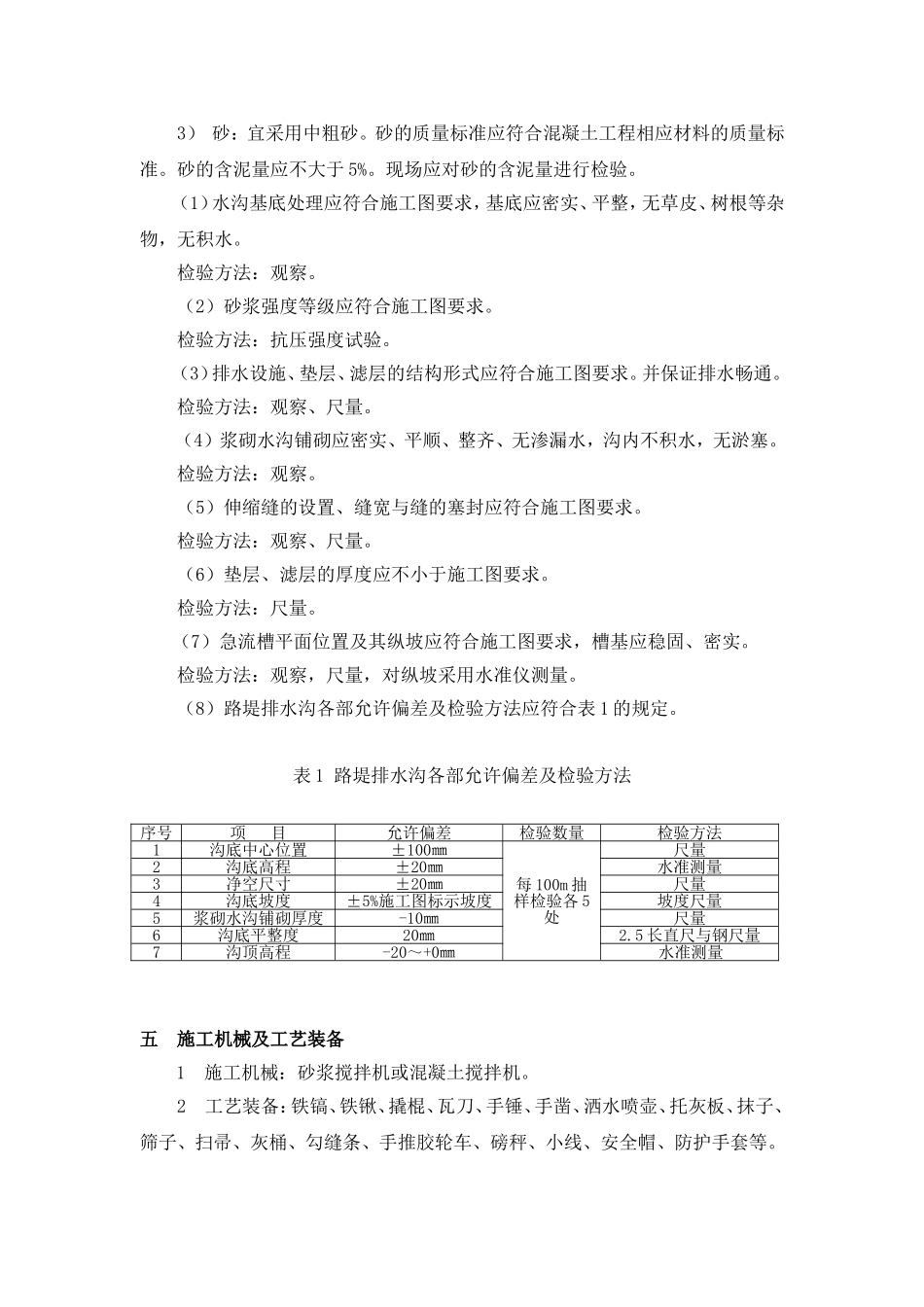

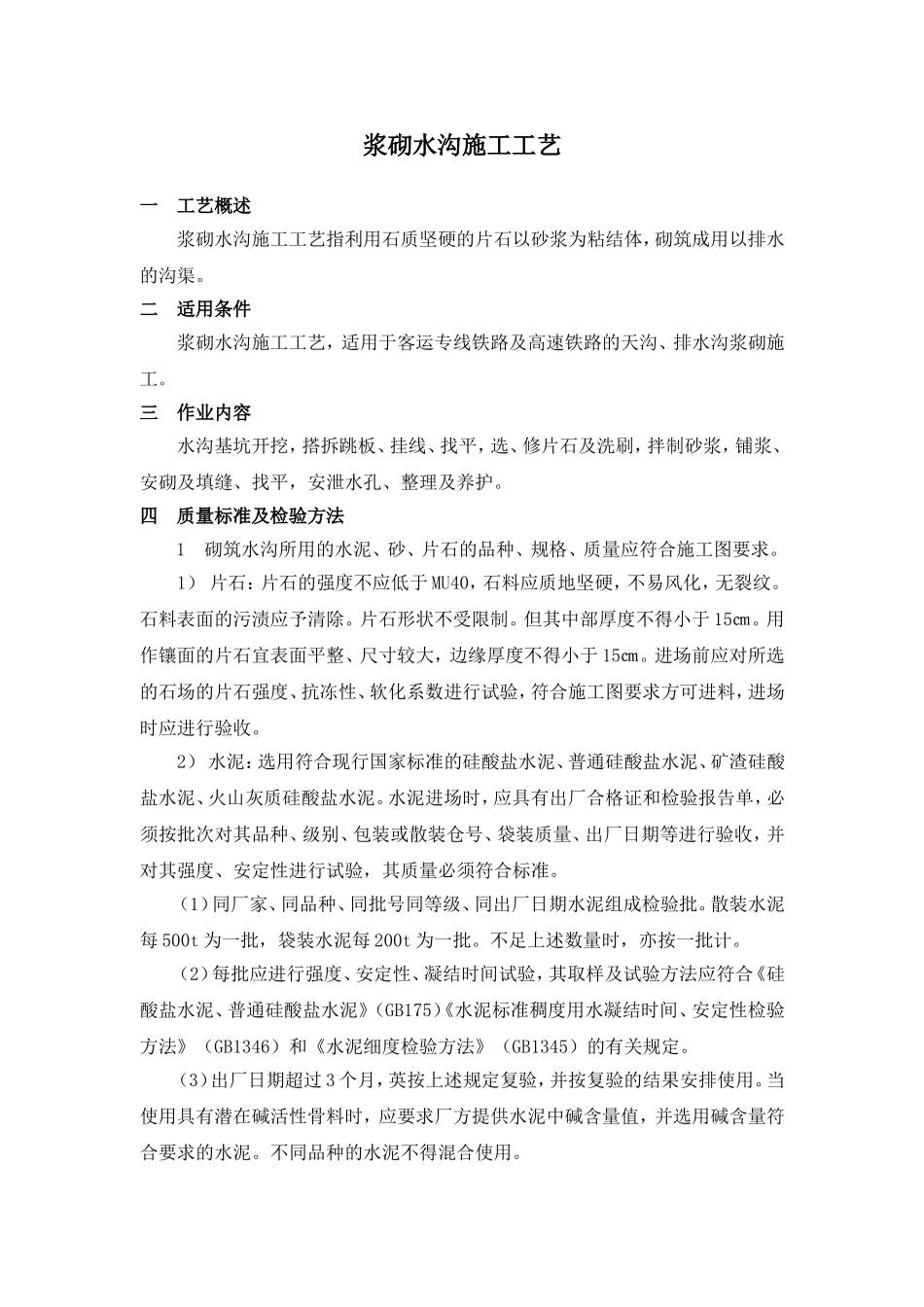

浆砌水沟施工工艺一工艺概述浆砌水沟施工工艺指利用石质坚硬的片石以砂浆为粘结体，砌筑成用以排水的沟渠。二适用条件浆砌水沟施工工艺，适用于客运专线铁路及高速铁路的天沟、排水沟浆砌施工。三作业内容水沟基坑开挖，搭拆跳板、挂线、找平，选、修片石及洗刷，拌制砂浆，铺浆、安砌及填缝、找平，安泄水孔、整理及养护。四质量标准及检验方法1砌筑水沟所用的水泥、砂、片石的品种、规格、质量应符合施工图要求。1）片石：片石的强度不应低于MU40，石料应质地坚硬，不易风化，无裂纹。石料表面的污渍应予清除。片石形状不受限制。但其中部厚度不得小于15㎝。用作镶面的片石宜表面平整、尺寸较大，边缘厚度不得小于15㎝。进场前应对所选的石场的片石强度、抗冻性、软化系数进行试验，符合施工图要求方可进料，进场时应进行验收。2）水泥：选用符合现行国家标准的硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥。水泥进场时，应具有出厂合格证和检验报告单，必须按批次对其品种、级别、包装或散装仓号、袋装质量、出厂日期等进行验收，并对其强度、安定性进行试验，其质量必须符合标准。（1）同厂家、同品种、同批号同等级、同出厂日期水泥组成检验批。散装水泥每500t为一批，袋装水泥每200t为一批。不足上述数量时，亦按一批计。（2）每批应进行强度、安定性、凝结时间试验，其取样及试验方法应符合《硅酸盐水泥、普通硅酸盐水泥》（GB175）《水泥标准稠度用水凝结时间、安定性检验方法》（GB1346）和《水泥细度检验方法》（GB1345）的有关规定。（3）出厂日期超过3个月，英按上述规定复验，并按复验的结果安排使用。当使用具有潜在碱活性骨料时，应要求厂方提供水泥中碱含量值，并选用碱含量符合要求的水泥。不同品种的水泥不得混合使用。3）砂：宜采用中粗砂。砂的质量标准应符合混凝土工程相应材料的质量标准。砂的含泥量应不大于5%。现场应对砂的含泥量进行检验。（1）水沟基底处理应符合施工图要求，基底应密实、平整，无草皮、树根等杂物，无积水。检验方法：观察。（2）砂浆强度等级应符合施工图要求。检验方法：抗压强度试验。（3）排水设施、垫层、滤层的结构形式应符合施工图要求。并保证排水畅通。检验方法：观察、尺量。（4）浆砌水沟铺砌应密实、平顺、整齐、无渗漏水，沟内不积水，无淤塞。检验方法：观察。（5）伸缩缝的设置、缝宽与缝的塞封应符合施工图要求。检验方法：观察、尺量。（6）垫层、滤层的厚度应不小于施工图要求。检验方法：尺量。（7）急流槽平面位置及其纵坡应符合施工图要求，槽基应稳固、密实。检验方法：观察，尺量，对纵坡采用水准仪测量。（8）路堤排水沟各部允许偏差及检验方法应符合表1的规定。表1路堤排水沟各部允许偏差及检验方法五施工机械及工艺装备1施工机械：砂浆搅拌机或混凝土搅拌机。2工艺装备：铁镐、铁锹、撬棍、瓦刀、手锤、手凿、洒水喷壶、托灰板、抹子、筛子、扫帚、灰桶、勾缝条、手推胶轮车、磅秤、小线、安全帽、防护手套等。序号项目允许偏差检验数量检验方法1沟底中心位置±100㎜每100m抽样检验各5处尺量2沟底高程±20㎜水准测量3净空尺寸±20㎜尺量4沟底坡度±5%施工图标示坡度坡度尺量5浆砌水沟铺砌厚度-10㎜尺量6沟底平整度20㎜2.5长直尺与钢尺量7沟顶高程-20～+0㎜水准测量六施工准备1技术准备1）现场核对施工图。确定施工管段内的排水系统是否完备与妥善，对衔接不上或位置、长度需要变更的水沟应按规定程序办理变更，按批准的变更设计图组织施工。2）编制天沟、排水沟、侧沟等浆砌水沟的施工方案。3）对有关施工人员进行技术交底。4）确定砂浆配合比。2材料准备1）水泥、片石、砂等材料进场并经检验合格。水泥硬入库或堆放在工地不受潮的地点并盖好不受雨淋。水沟砌筑前应组织石工进行修凿，选出面石。2）砂浆拌制用水：宜采用饮水。当采用其他水源时，其水质应符合《混凝土拌制用水标准》（JGJ63）的规定。3作业条件1）征地拆迁工作已完成，地界已确定。2）路基边线已确定。3）机械设备和劳动力能满足施工需要。4）安全质量措施齐全。5）工地布置、施工用水、用电、临时房屋和便道能满足要求...
