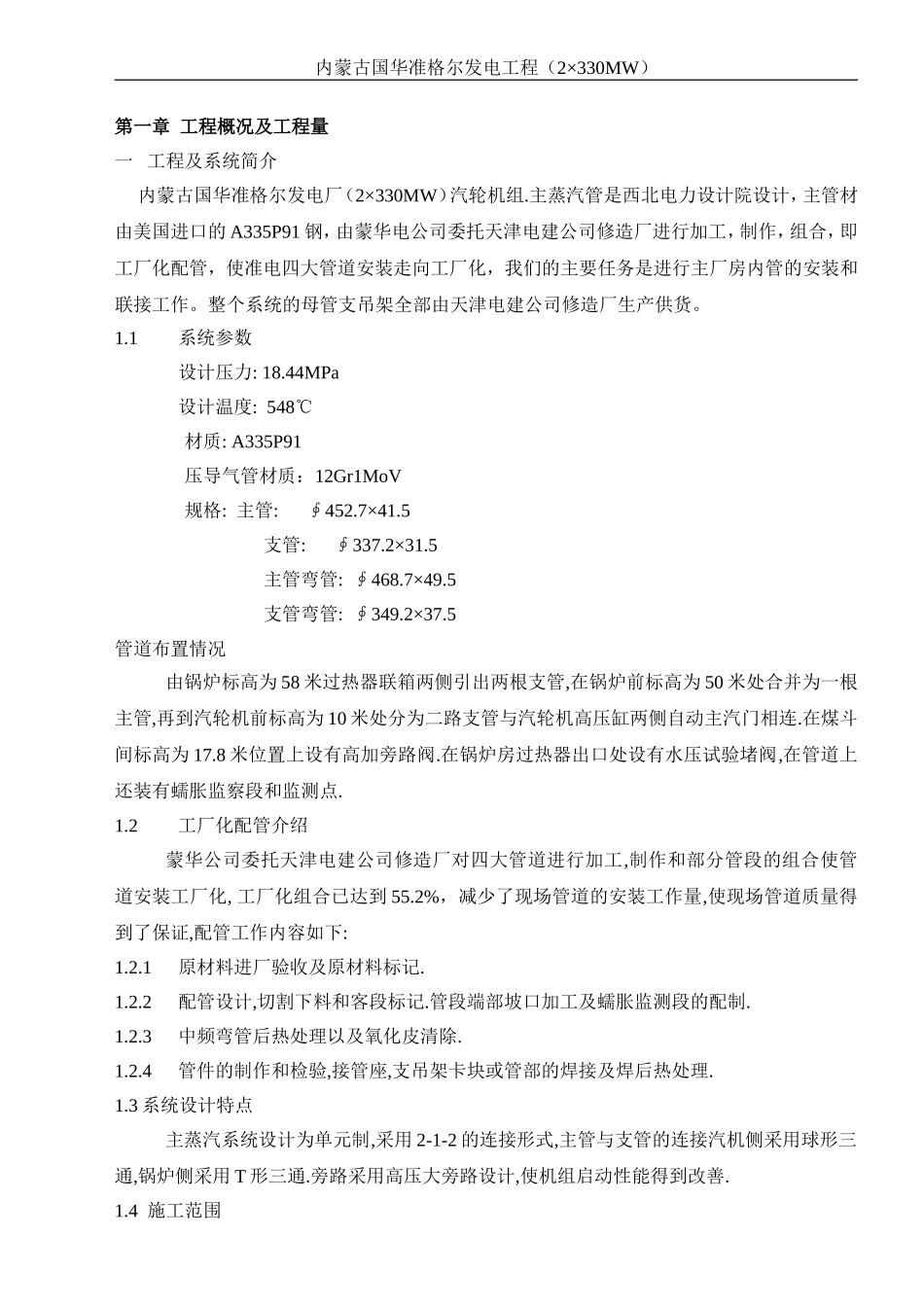

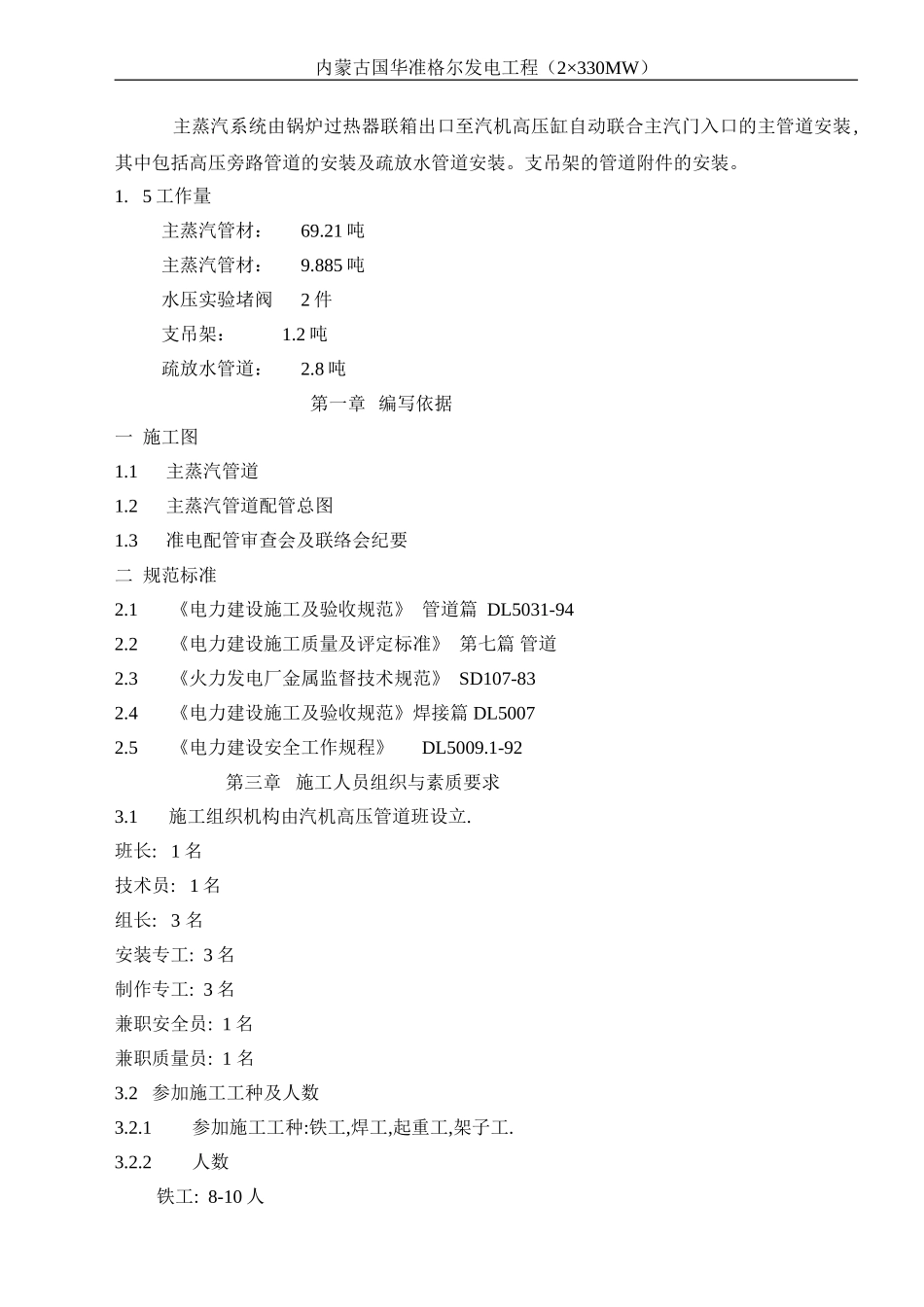

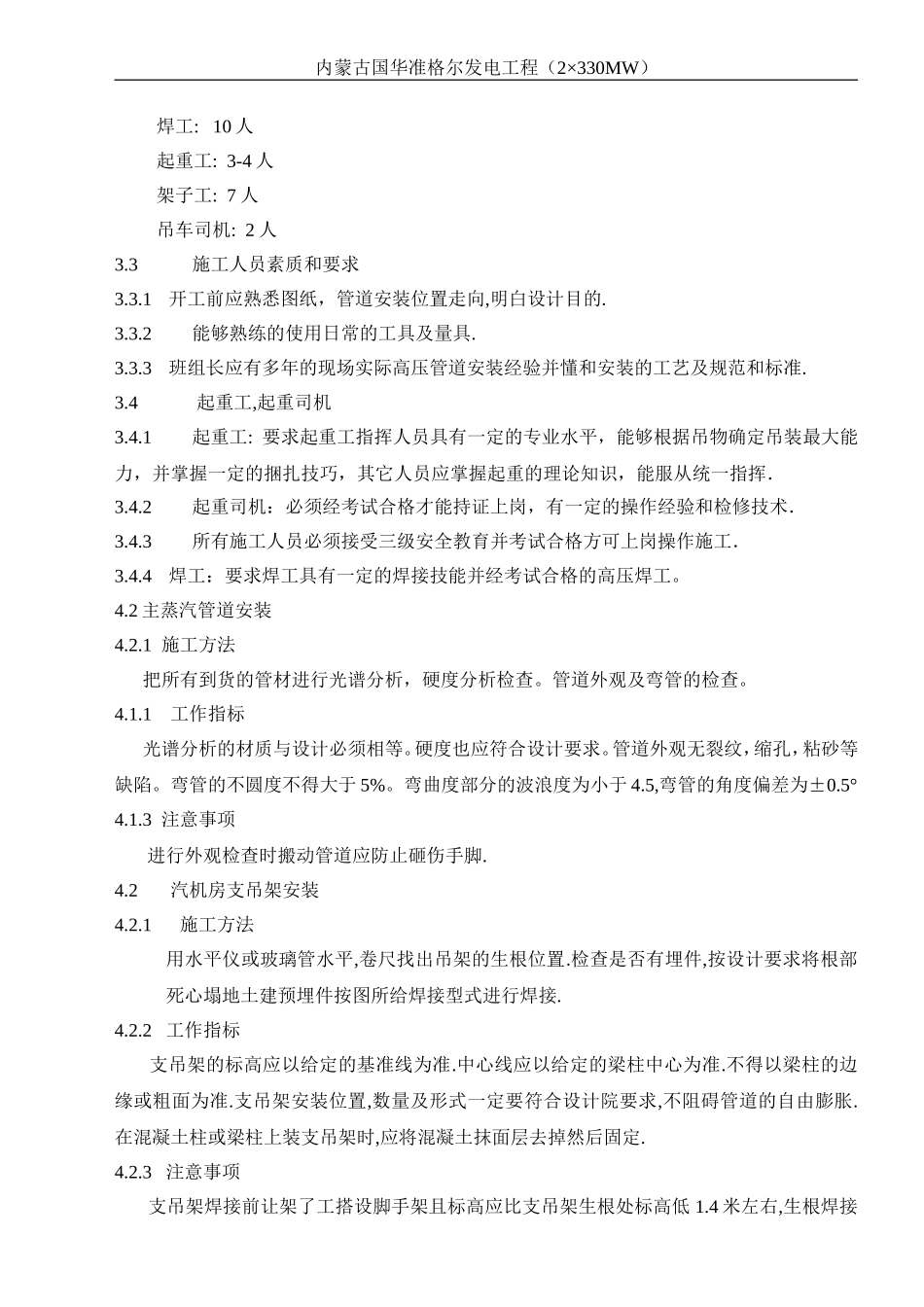

内蒙古国华准格尔发电工程（2×330MW）第一章工程概况及工程量一工程及系统简介内蒙古国华准格尔发电厂（2×330MW）汽轮机组.主蒸汽管是西北电力设计院设计，主管材由美国进口的A335P91钢，由蒙华电公司委托天津电建公司修造厂进行加工，制作，组合，即工厂化配管，使准电四大管道安装走向工厂化，我们的主要任务是进行主厂房内管的安装和联接工作。整个系统的母管支吊架全部由天津电建公司修造厂生产供货。1.1系统参数设计压力:18.44MPa设计温度:548℃材质:A335P91压导气管材质：12Gr1MoV规格:主管:∮452.7×41.5支管:∮337.2×31.5主管弯管:∮468.7×49.5支管弯管:∮349.2×37.5管道布置情况由锅炉标高为58米过热器联箱两侧引出两根支管,在锅炉前标高为50米处合并为一根主管,再到汽轮机前标高为10米处分为二路支管与汽轮机高压缸两侧自动主汽门相连.在煤斗间标高为17.8米位置上设有高加旁路阀.在锅炉房过热器出口处设有水压试验堵阀,在管道上还装有蠕胀监察段和监测点.1.2工厂化配管介绍蒙华公司委托天津电建公司修造厂对四大管道进行加工,制作和部分管段的组合使管道安装工厂化,工厂化组合已达到55.2%，减少了现场管道的安装工作量,使现场管道质量得到了保证,配管工作内容如下:1.2.1原材料进厂验收及原材料标记.1.2.2配管设计,切割下料和客段标记.管段端部坡口加工及蠕胀监测段的配制.1.2.3中频弯管后热处理以及氧化皮清除.1.2.4管件的制作和检验,接管座,支吊架卡块或管部的焊接及焊后热处理.1.3系统设计特点主蒸汽系统设计为单元制,采用2-1-2的连接形式,主管与支管的连接汽机侧采用球形三通,锅炉侧采用T形三通.旁路采用高压大旁路设计,使机组启动性能得到改善.1.4施工范围内蒙古国华准格尔发电工程（2×330MW）主蒸汽系统由锅炉过热器联箱出口至汽机高压缸自动联合主汽门入口的主管道安装,其中包括高压旁路管道的安装及疏放水管道安装。支吊架的管道附件的安装。1.5工作量主蒸汽管材：69.21吨主蒸汽管材：9.885吨水压实验堵阀2件支吊架：1.2吨疏放水管道：2.8吨第一章编写依据一施工图1.1主蒸汽管道1.2主蒸汽管道配管总图1.3准电配管审查会及联络会纪要二规范标准2.1《电力建设施工及验收规范》管道篇DL5031-942.2《电力建设施工质量及评定标准》第七篇管道2.3《火力发电厂金属监督技术规范》SD107-832.4《电力建设施工及验收规范》焊接篇DL50072.5《电力建设安全工作规程》DL5009.1-92第三章施工人员组织与素质要求3.1施工组织机构由汽机高压管道班设立.班长:1名技术员:1名组长:3名安装专工:3名制作专工:3名兼职安全员:1名兼职质量员:1名3.2参加施工工种及人数3.2.1参加施工工种:铁工,焊工,起重工,架子工.3.2.2人数铁工:8-10人内蒙古国华准格尔发电工程（2×330MW）焊工:10人起重工:3-4人架子工:7人吊车司机:2人3.3施工人员素质和要求3.3.1开工前应熟悉图纸，管道安装位置走向,明白设计目的.3.3.2能够熟练的使用日常的工具及量具.3.3.3班组长应有多年的现场实际高压管道安装经验并懂和安装的工艺及规范和标准.3.4起重工,起重司机3.4.1起重工:要求起重工指挥人员具有一定的专业水平，能够根据吊物确定吊装最大能力，并掌握一定的捆扎技巧，其它人员应掌握起重的理论知识，能服从统一指挥．3.4.2起重司机：必须经考试合格才能持证上岗，有一定的操作经验和检修技术．3.4.3所有施工人员必须接受三级安全教育并考试合格方可上岗操作施工．3.4.4焊工：要求焊工具有一定的焊接技能并经考试合格的高压焊工。4.2主蒸汽管道安装4.2.1施工方法把所有到货的管材进行光谱分析，硬度分析检查。管道外观及弯管的检查。4.1.1工作指标光谱分析的材质与设计必须相等。硬度也应符合设计要求。管道外观无裂纹，缩孔，粘砂等缺陷。弯管的不圆度不得大于5%。弯曲度部分的波浪度为小于4.5,弯管的角度偏差为±0.5°4.1.3注意事项进行外观检查时搬动管道应防止砸伤手脚.4.2汽机房支吊架安装4.2.1施工方法用水平仪或玻璃管水平,卷尺找出吊架的生根位置.检查是否有埋件,按设计要求将根部死心塌地土建预埋件按图所给焊接型式进行焊接.4.2.2工作指标支吊架的标高应以给定的基准线为准.中心线应以给定的梁柱...
