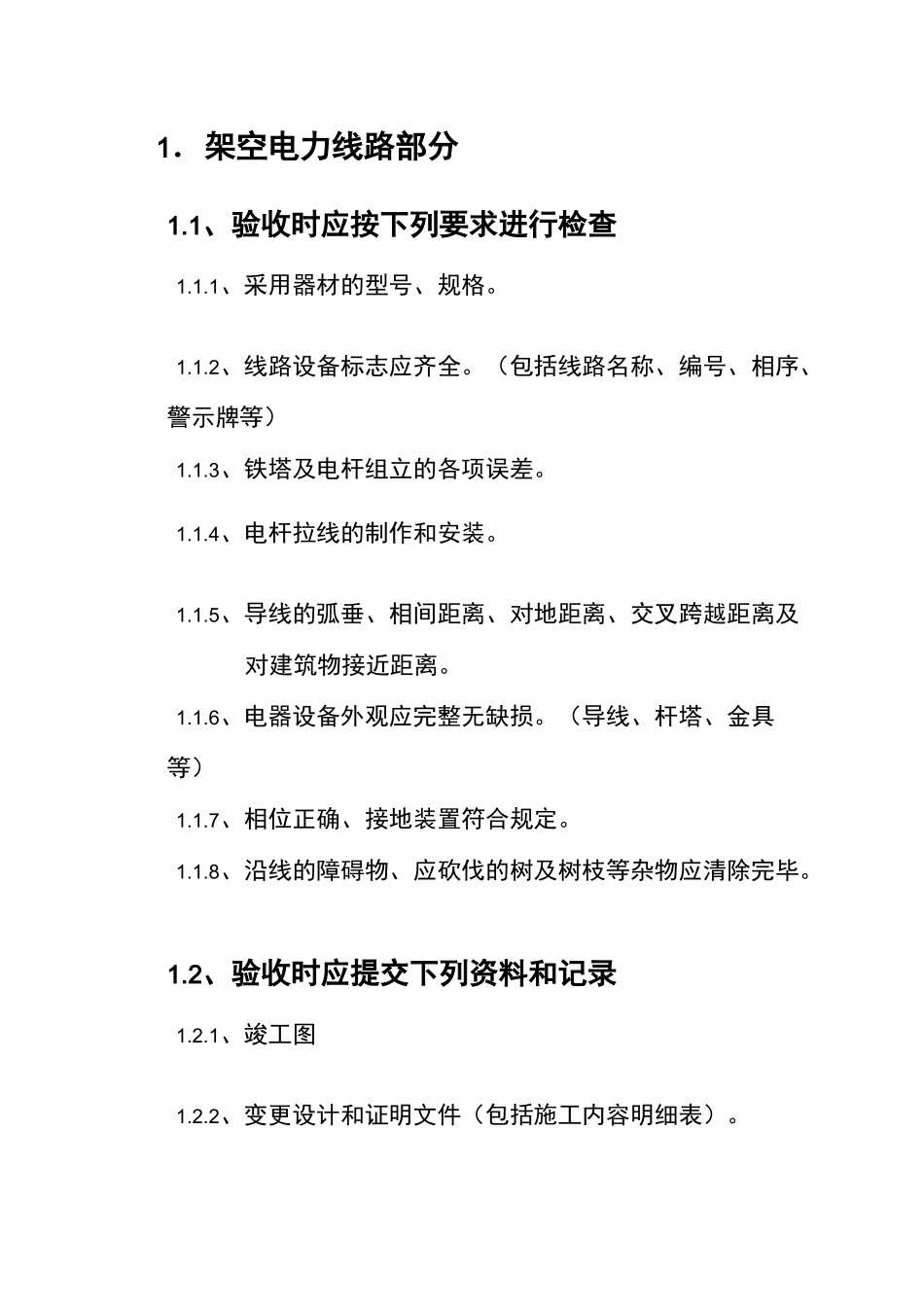

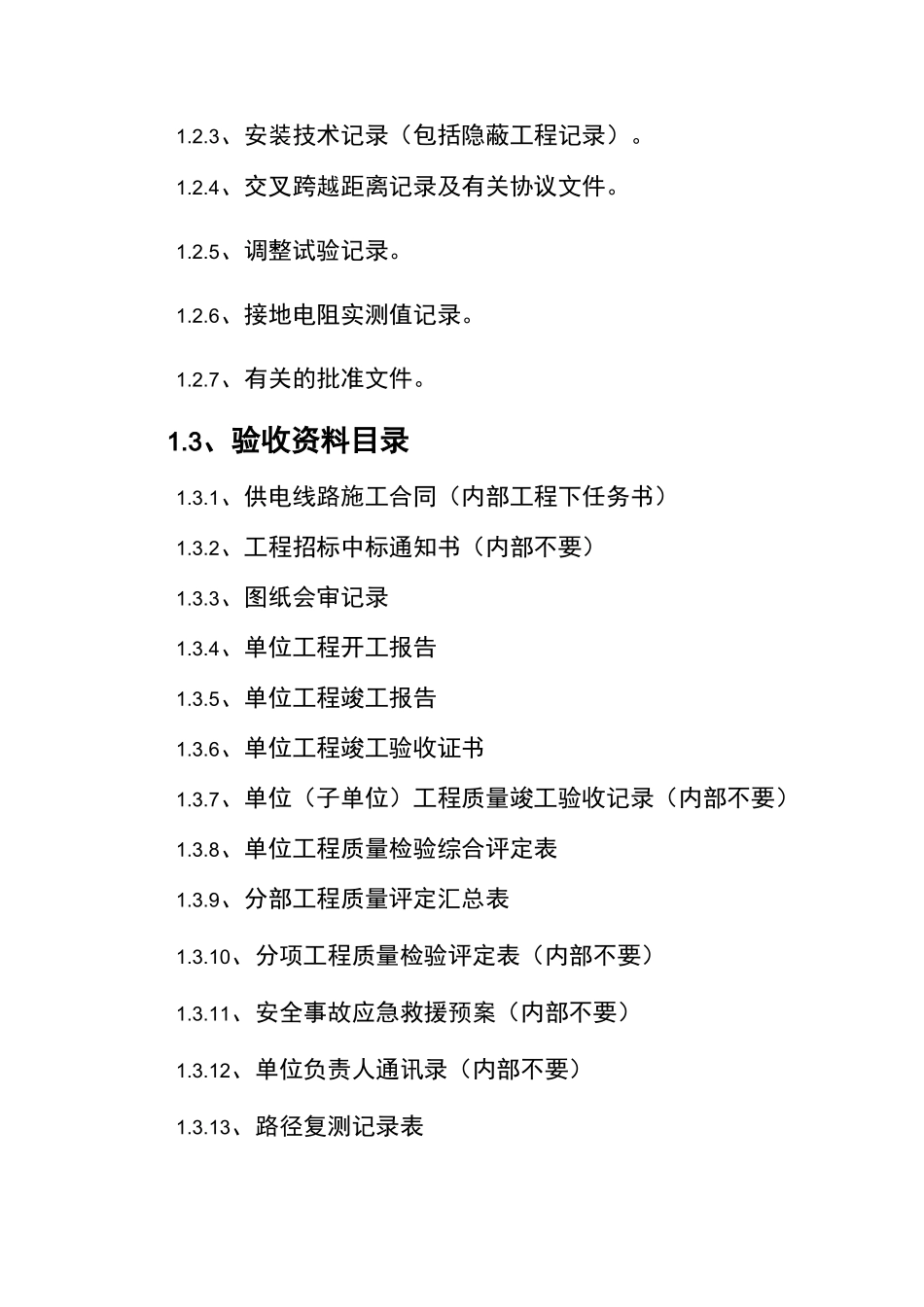

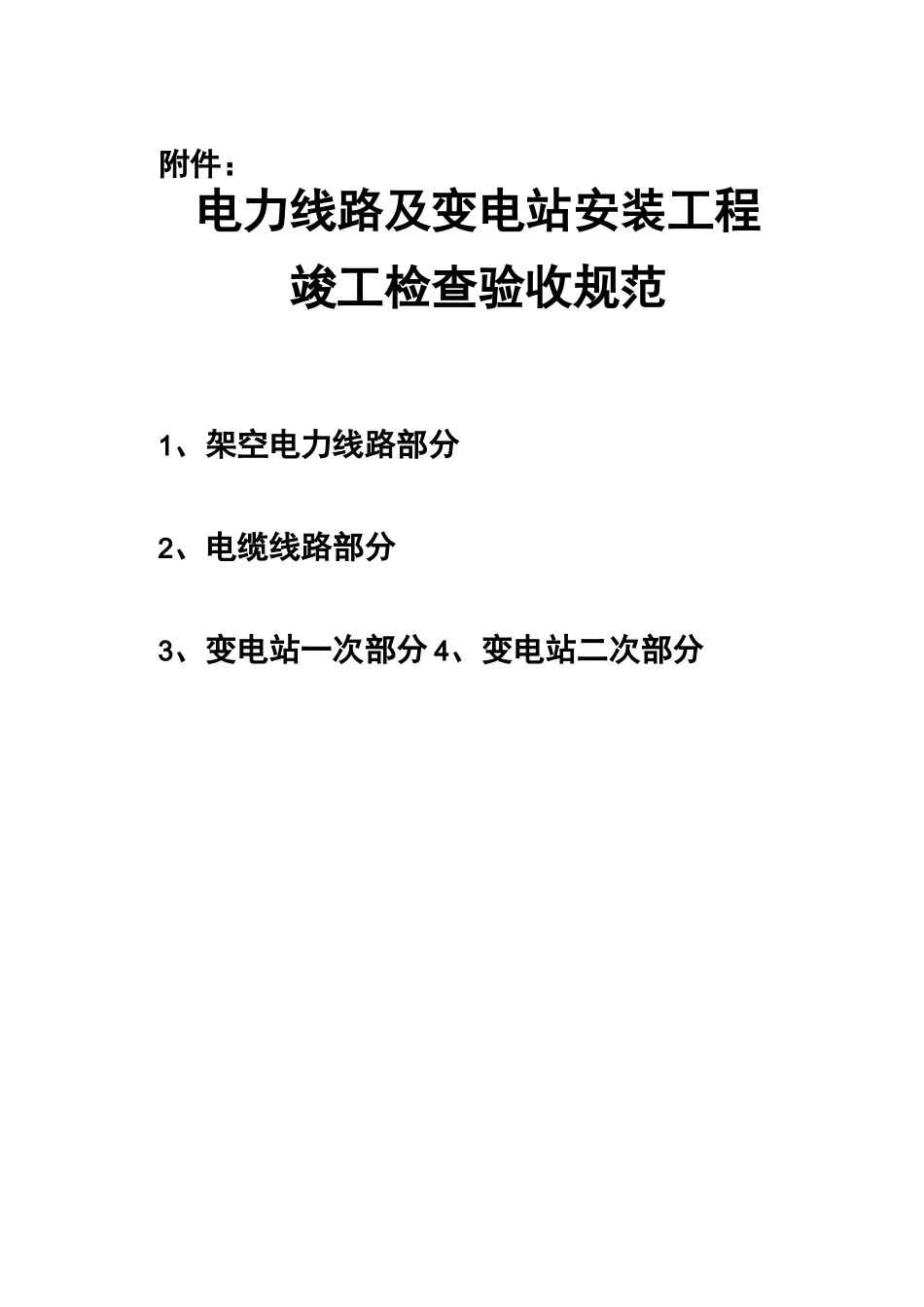

附件：电力线路及变电站安装工程竣工检查验收规范1、架空电力线路部分2、电缆线路部分3、变电站一次部分4、变电站二次部分1．架空电力线路部分1.1、验收时应按下列要求进行检查1.1.1、采用器材的型号、规格。1.1.2、线路设备标志应齐全。（包括线路名称、编号、相序、警示牌等）1.1.3、铁塔及电杆组立的各项误差。1.1.4、电杆拉线的制作和安装。1.1.5、导线的弧垂、相间距离、对地距离、交叉跨越距离及对建筑物接近距离。1.1.6、电器设备外观应完整无缺损。（导线、杆塔、金具等）1.1.7、相位正确、接地装置符合规定。1.1.8、沿线的障碍物、应砍伐的树及树枝等杂物应清除完毕。1.2、验收时应提交下列资料和记录1.2.1、竣工图1.2.2、变更设计和证明文件（包括施工内容明细表）。1.2.3、安装技术记录（包括隐蔽工程记录）。1.2.4、交叉跨越距离记录及有关协议文件。1.2.5、调整试验记录。1.2.6、接地电阻实测值记录。1.2.7、有关的批准文件。1.3、验收资料目录1.3.1、供电线路施工合同（内部工程下任务书）1.3.2、工程招标中标通知书（内部不要）1.3.3、图纸会审记录1.3.4、单位工程开工报告1.3.5、单位工程竣工报告1.3.6、单位工程竣工验收证书1.3.7、单位（子单位）工程质量竣工验收记录（内部不要）1.3.8、单位工程质量检验综合评定表1.3.9、分部工程质量评定汇总表1.3.10、分项工程质量检验评定表（内部不要）1.3.11、安全事故应急救援预案（内部不要）1.3.12、单位负责人通讯录（内部不要）1.3.13、路径复测记录表1.3.14、现浇铁塔基础检查及评级记录1.3.15、自立式铁塔组立检查及评级记录1.3.16、电杆底、拉、卡盘检查及评级记录1.3.17、电杆组立检查及评级记录1.3.18、附件安装检查及评级记录1.3.19、导、地线展放施工检查及评级记录1.3.20、交叉跨越检查及评级记录1.3.21、紧线施工检查及评级记录（耐张段）1.3.22、耐张塔跳线安装检查及评级记录1.3.23、接地装置施工检查及评级记录1.3.24、铁塔基础混凝土抗压强度检验报告1.3.25、线路金具产品质量证明书1.3.26、镀锌钢绞线、混凝土构件合格证1.3.27、施工组织设计暨报审表（内部不要）1.3.28、高压线路工程施工安全措施1.3.29、高压线路工程施工技术措施1.3.30、施工单位营业执照及施工资格证书复印件（内部不要）1.3.31、施工人员及施工作业操作证复印件（内部不要）1.3.31、竣工图1.3.33、变更设计和证明文件（包括施工内容明细表）1.3.34、有关的批准文件（如规划许可证、线路通道协议等）1.3.35、施工日志（包括隐蔽工程的处理方法及签证）说明：外部工程要求施工单位按照以上所有内容编制竣工资料；内部工程第14、24项由技术科提供，第25、26项由供应科提供。其余项目由施工单位提供。1.4、有关表格附后（电子版）2、电缆线路部分2.1、在工程验收时，应按下列要求进行检查2.1.1、电缆型号、规格应符合设计规定；排列整齐，无机械损伤；标志牌应装设齐全、正确、清晰。2.1.2、电缆的固定、弯曲半径、有关距离和单芯电力电缆的金属护层的接线等应符合本规范的规定；相序排列与设备连接相序一致，并符合设计要求。2.1.3、电缆线路所有应接地的接点应与接地极接触良好，接地电阻值应符合设计要求。2.1.4、电缆终端的相色应正确，电缆支架等的金属部件防腐层应完好。电缆管口封堵应严密。2.1.5、电缆沟内应无杂物，无积水，盖板齐全；隧道内应无杂物，照明、通风、排水等设施应符合设计要求。2.1.6、直埋电缆路径标志，应与实际路径相符。路径标志应清晰、牢固。2.1.7、防火措施应符合设计，且施工质量合格。2.1.8、隐蔽工程应在施工过程中进行中间验收，并做好签证2.2、在电缆线路工程验收时，应提交下列资料和记录2.2.1、电缆线路路径的协议文件。2.2.2、设计变更的证明文件和竣工图资料。2.2.3、有符合实际的平面示意图，图上必须标明各线路附近参照物。2.2.4、制造厂提供的产品说明书、试验记录、合格证件及安装图纸等技术文件。2.2.5、电缆线路的原始记录：2.2.5.1、电缆的型号、规格及实际敷设总长度及分段长度，电缆终端和接头的形式及安装日期。2.2.5.2、电缆终端和接头中填充的绝缘材料名称、型号。2.2.6、电缆线路的施工记录2.2.6.1、隐蔽工程隐蔽前检查记录或签证。2.2.6.2、电缆敷设记录。2.2.6.3、质量检验评定记录。2.2.7、电缆试验记录。
