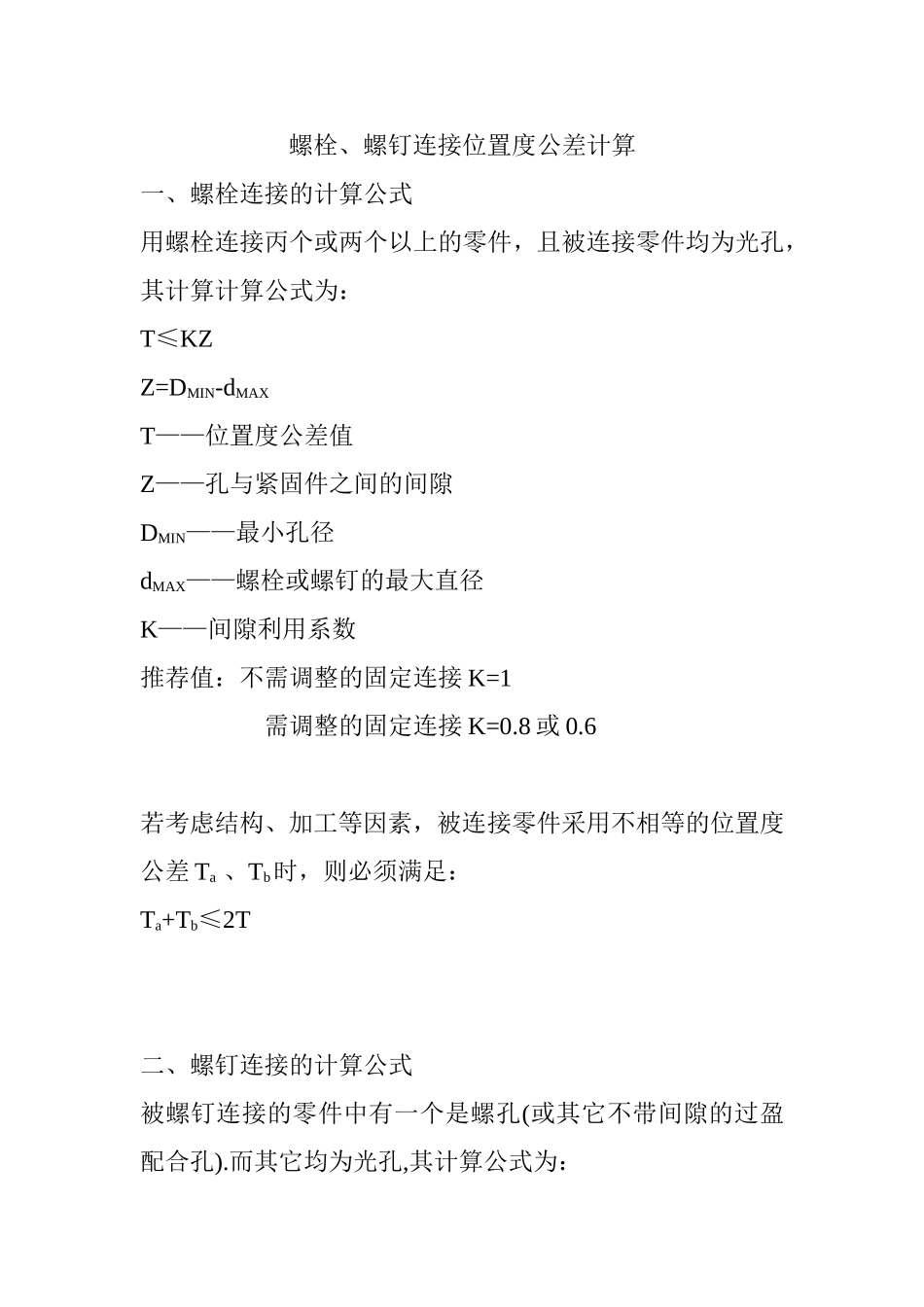

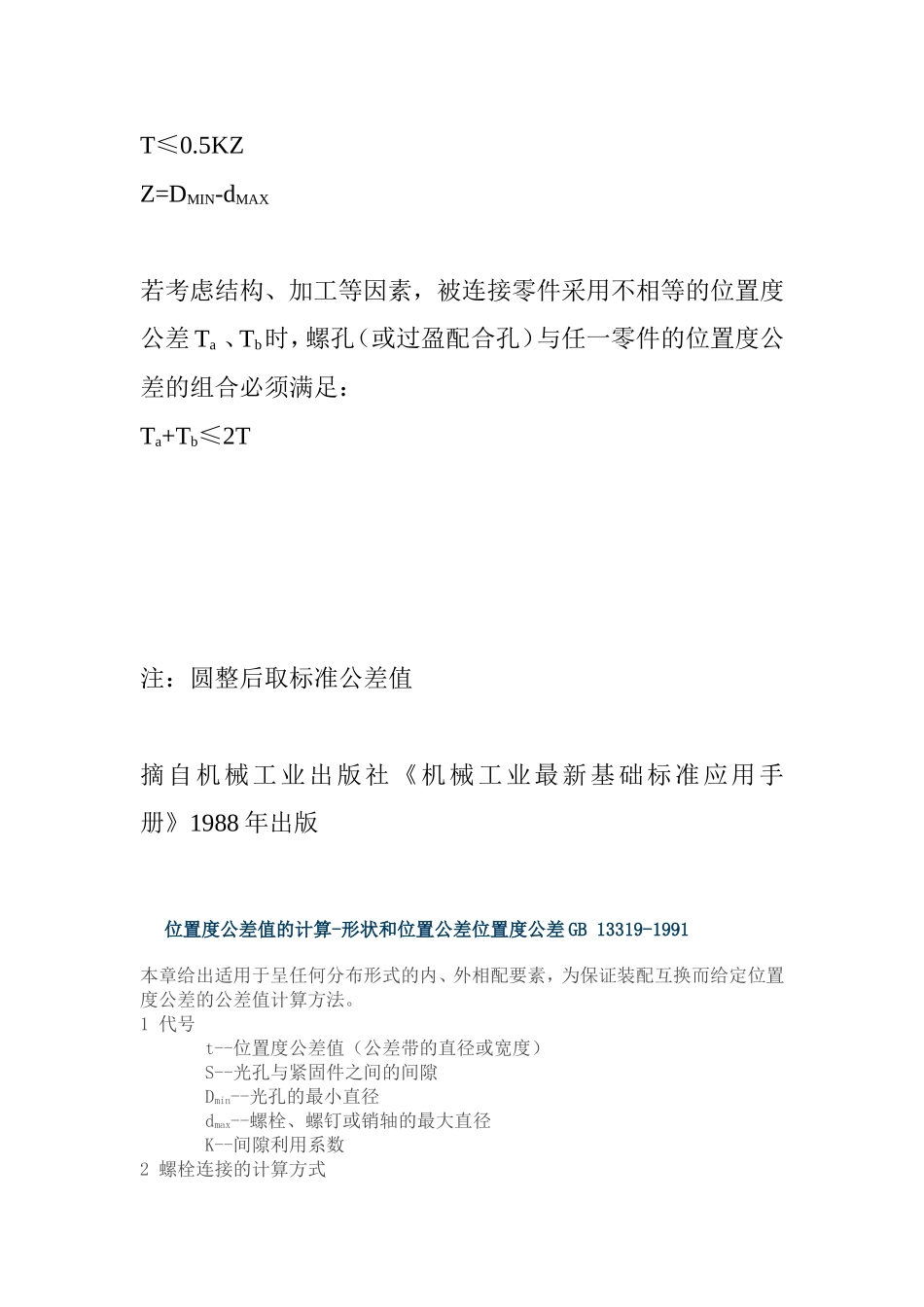

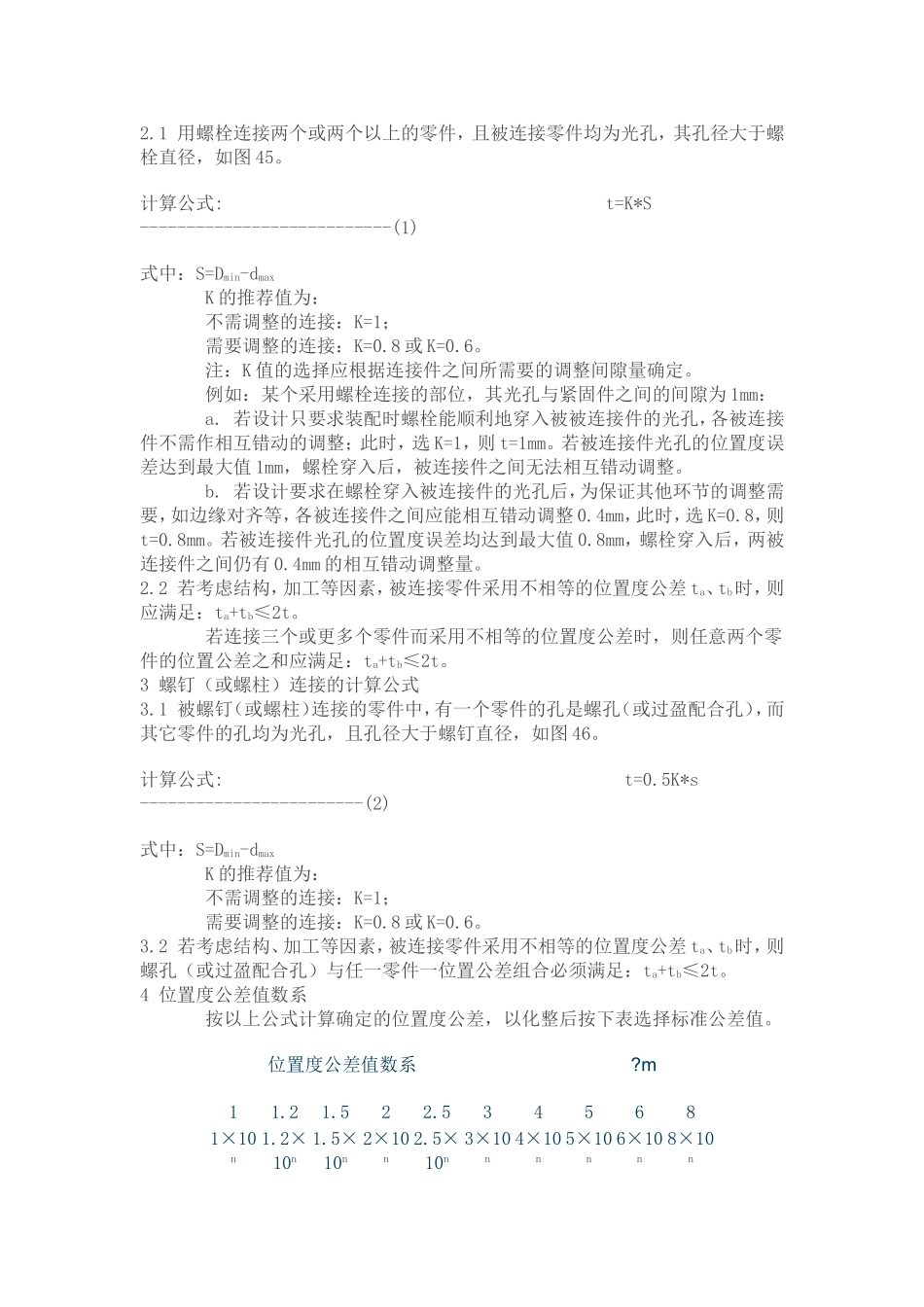

螺栓、螺钉连接位置度公差计算一、螺栓连接的计算公式用螺栓连接丙个或两个以上的零件,且被连接零件均为光孔,其计算计算公式为:T≤KZZ=DMIN-dMAXT——位置度公差值Z——孔与紧固件之间的间隙DMIN——最小孔径dMAX——螺栓或螺钉的最大直径K——间隙利用系数推荐值:不需调整的固定连接K=1需调整的固定连接K=0.8或0.6若考虑结构、加工等因素,被连接零件采用不相等的位置度公差Ta、Tb时,则必须满足:Ta+Tb≤2T二、螺钉连接的计算公式被螺钉连接的零件中有一个是螺孔(或其它不带间隙的过盈配合孔).而其它均为光孔,其计算公式为:T≤0.5KZZ=DMIN-dMAX若考虑结构、加工等因素,被连接零件采用不相等的位置度公差Ta、Tb时,螺孔(或过盈配合孔)与任一零件的位置度公差的组合必须满足:Ta+Tb≤2T注:圆整后取标准公差值摘自机械工业出版社《机械工业最新基础标准应用手册》1988年出版位置度公差值的计算-形状和位置公差位置度公差GB13319-1991本章给出适用于呈任何分布形式的内、外相配要素,为保证装配互换而给定位置度公差的公差值计算方法。1代号t--位置度公差值(公差带的直径或宽度)S--光孔与紧固件之间的间隙Dmin--光孔的最小直径dmax--螺栓、螺钉或销轴的最大直径K--间隙利用系数2螺栓连接的计算方式2.1用螺栓连接两个或两个以上的零件,且被连接零件均为光孔,其孔径大于螺栓直径,如图45。计算公式:t=K*S---------------------------(1)式中:S=Dmin-dmaxK的推荐值为:不需调整的连接:K=1;需要调整的连接:K=0.8或K=0.6。注:K值的选择应根据连接件之间所需要的调整间隙量确定。例如:某个采用螺栓连接的部位,其光孔与紧固件之间的间隙为1mm:a.若设计只要求装配时螺栓能顺利地穿入被被连接件的光孔,各被连接件不需作相互错动的调整;此时,选K=1,则t=1mm。若被连接件光孔的位置度误差达到最大值1mm,螺栓穿入后,被连接件之间无法相互错动调整。b.若设计要求在螺栓穿入被连接件的光孔后,为保证其他环节的调整需要,如边缘对齐等,各被连接件之间应能相互错动调整0.4mm,此时,选K=0.8,则t=0.8mm。若被连接件光孔的位置度误差均达到最大值0.8mm,螺栓穿入后,两被连接件之间仍有0.4mm的相互错动调整量。2.2若考虑结构,加工等因素,被连接零件采用不相等的位置度公差ta、tb时,则应满足:ta+tb≤2t。若连接三个或更多个零件而采用不相等的位置度公差时,则任意两个零件的位置公差之和应满足:ta+tb≤2t。3螺钉(或螺柱)连接的计算公式3.1被螺钉(或螺柱)连接的零件中,有一个零件的孔是螺孔(或过盈配合孔),而其它零件的孔均为光孔,且孔径大于螺钉直径,如图46。计算公式:t=0.5K*s------------------------(2)式中:S=Dmin-dmaxK的推荐值为:不需调整的连接:K=1;需要调整的连接:K=0.8或K=0.6。3.2若考虑结构、加工等因素,被连接零件采用不相等的位置度公差ta、tb时,则螺孔(或过盈配合孔)与任一零件一位置公差组合必须满足:ta+tb≤2t。4位置度公差值数系按以上公式计算确定的位置度公差,以化整后按下表选择标准公差值。位置度公差值数系?m11.21.522.5345681×10n1.2×10n1.5×10n2×10n2.5×10n3×10n4×10n5×10n6×10n8×10n5当采用螺钉连接时,如螺孔(或过盈配合孔)的垂直度误差影响较大时,则以上公式不能保证自由装配。此时,为了保证自由装配的要求,螺孔(或过盈配合孔)的位置度公差可采用“延伸公差带
