压密注浆施工方案VIP专享VIP免费

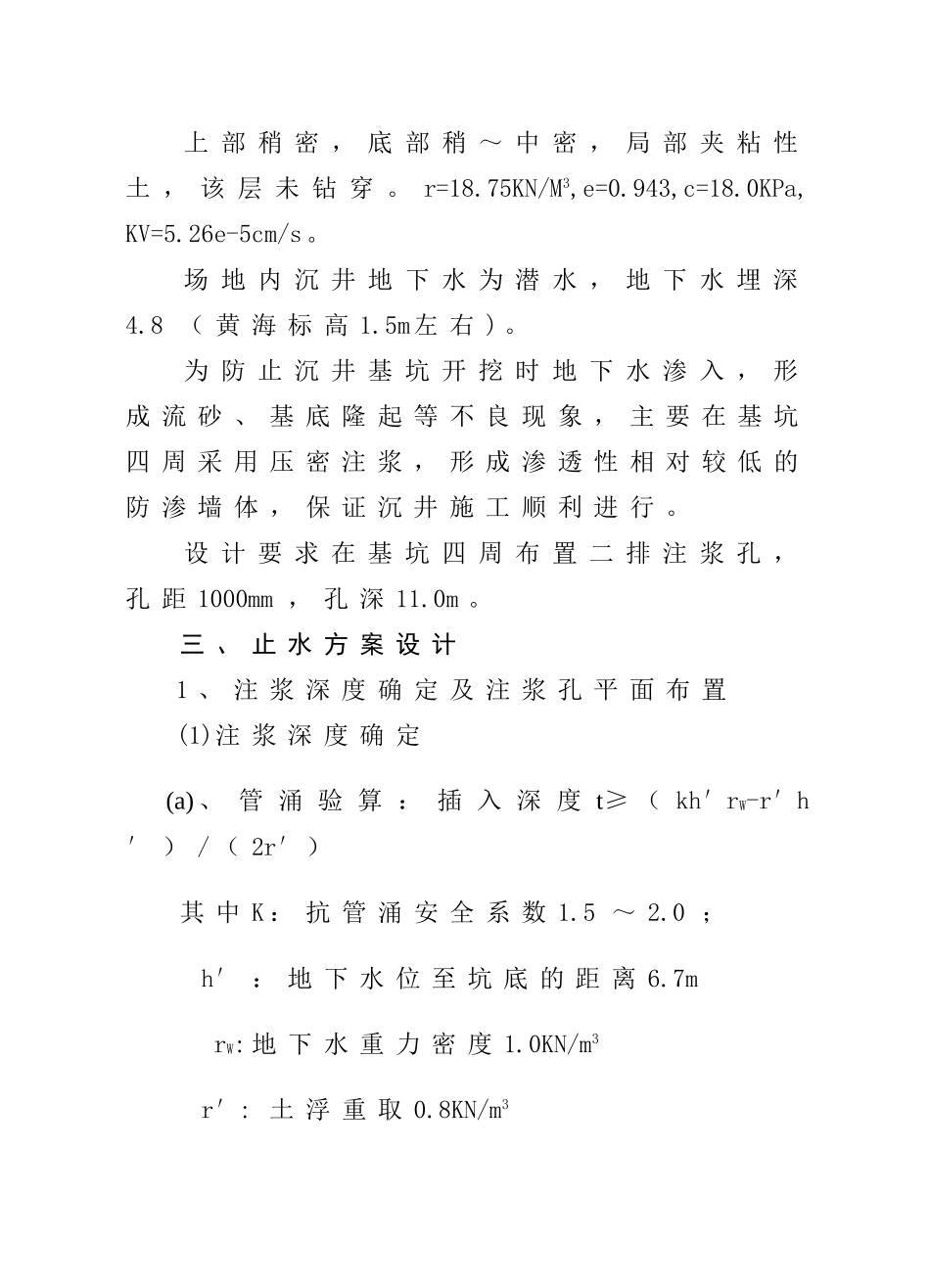

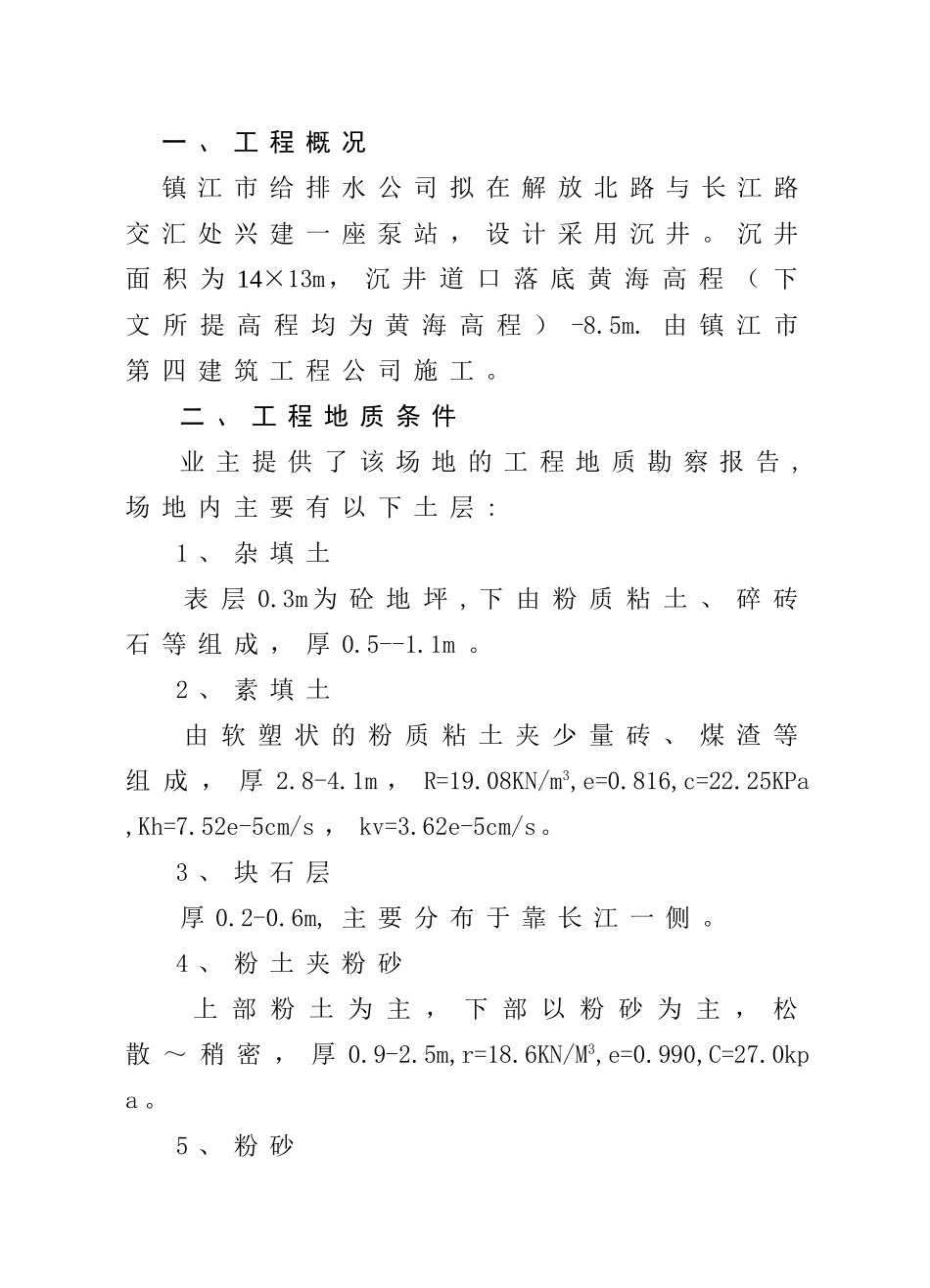

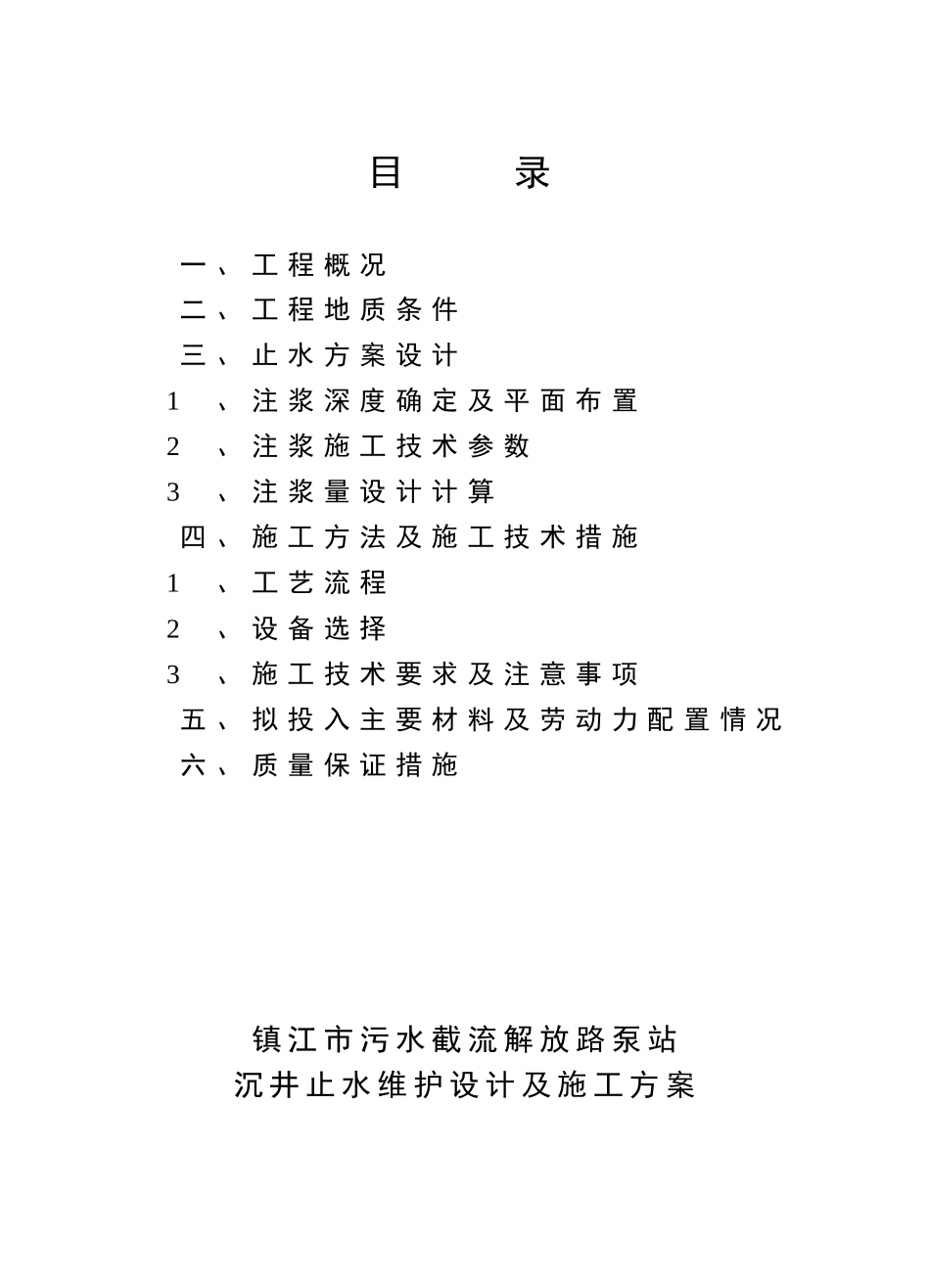

目录一、工程概况二、工程地质条件三、止水方案设计1、注浆深度确定及平面布置2、注浆施工技术参数3、注浆量设计计算四、施工方法及施工技术措施1、工艺流程2、设备选择3、施工技术要求及注意事项五、拟投入主要材料及劳动力配置情况六、质量保证措施镇江市污水截流解放路泵站沉井止水维护设计及施工方案一、工程概况镇江市给排水公司拟在解放北路与长江路交汇处兴建一座泵站，设计采用沉井。沉井面积为14×13m，沉井道口落底黄海高程（下文所提高程均为黄海高程）-8.5m.由镇江市第四建筑工程公司施工。二、工程地质条件业主提供了该场地的工程地质勘察报告,场地内主要有以下土层:1、杂填土表层0.3m为砼地坪,下由粉质粘土、碎砖石等组成，厚0.5--1.1m。2、素填土由软塑状的粉质粘土夹少量砖、煤渣等组成，厚2.8-4.1m，R=19.08KN/m3,e=0.816,c=22.25KPa,Kh=7.52e-5cm/s，kv=3.62e-5cm/s。3、块石层厚0.2-0.6m,主要分布于靠长江一侧。4、粉土夹粉砂上部粉土为主，下部以粉砂为主，松散～稍密，厚0.9-2.5m,r=18.6KN/M3,e=0.990,C=27.0kpa。5、粉砂上部稍密，底部稍～中密，局部夹粘性土，该层未钻穿。r=18.75KN/M3,e=0.943,c=18.0KPa,KV=5.26e-5cm/s。场地内沉井地下水为潜水，地下水埋深4.8（黄海标高1.5m左右)。为防止沉井基坑开挖时地下水渗入，形成流砂、基底隆起等不良现象，主要在基坑四周采用压密注浆，形成渗透性相对较低的防渗墙体，保证沉井施工顺利进行。设计要求在基坑四周布置二排注浆孔，孔距1000mm，孔深11.0m。三、止水方案设计1、注浆深度确定及注浆孔平面布置(1)注浆深度确定(a)、管涌验算：插入深度t≥（kh′rW-r′h′）/（2r′）其中K：抗管涌安全系数1.5～2.0；h′：地下水位至坑底的距离6.7mrW:地下水重力密度1.0KN/m3r′:土浮重取0.8KN/m3则：t≥（1.5～2.0)×6.7×1-0.8×6.7)/(2×0.8)≥2.93m～5.03m根据地质报告以及工程安全性能，取k=1.8则t≥4.20m所以桩长取值为11.0m。（b）桩中心与沉井外壁距：考虑施工场地以及施工工序要求，以及施工经验，地质情况确定，沉井外壁与内排桩中心距1.50m,两桩中心距取1.0m。(2)注浆孔平面布置二排注浆孔拟呈三角形布置，线距1000mm,纵距800mm,需布置注浆孔136个，具体布孔见附图一。2、注浆施工技术参数：注浆孔深度（m）注浆段距注浆材料注浆压力（MPa）灰浆允许变化范围标高间距(m)水泥外加剂水灰比15.20+2.50--8.6011.10425#PO三乙醇胺0.04%0.502-31.78-1.823、注浆量设计计算：据有关资料上述外加剂配方所拌制水泥浆，除速凝早强外：粘度小（约1～1.2×10-3Pa.s)可喷性好,扩散半径0.50～0.60m,则帷幕厚度为2.00m。地层孔隙比平均0.99，孔隙度0.497%。则：Q=n.L.B.h.K其中:n:孔隙度取0.497%L:周边长度69.8mB:帷幕宽度过2.00mh:注浆段间距离11.10mK:孔隙充填系数30%则：总注浆量：Q=231.04m3单孔注浆量Q=1.65m3四、施工方法及施工技术措施1、工艺流程2、拟投入主要施工设备情况名称型数主要技术参数工程钻G11Φ110孔径最大注浆泵BW200/402台最大工作压力4MPa流量200L/min灰浆拌11m3液压式插管机1台工作压力8T注浆管Φ25100m污水泵ZPNL1集浆桶1m323、施工要点及施工技术措施（1）注浆孔距1.00m，线距0.80m,排列方式“梅花”展布。孔位允许偏差5cm。（2）、成孔方式：回转式钻成孔，或静压成孔，可由试成孔决定。但孔斜应≤1/100H，孔深允许误差10cm。（3）插管前应逐根检查管内是否有残留灰浆块等异物，若有异物应及时清除，以免堵管。插管时认真检查管扣，弯曲度，不合格者应剔除，连结时用生料带封扣，并连结牢固避免脱落。（4）进入灰浆拌和机的水泥过筛，剔除水泥块、纸屑、尼龙编袋碎屑物等。进水量用容积法控制，事先在灰浆桶上设立标尺，使水灰比控制在0.48-0.52。外加剂在注浆前，按比例加入并拌和，不宜过早投入。集浆桶灰浆内要经常搅动，避免离析、沉淀。（5）注浆量根据地质情况及实际注浆情况进行控制，注浆流量：8-15L/min。注浆压力砂土：0.2-0.4MPa；粉土：0.3-0.5MPa；素填：＜0.2MPa。下部压力适当加大，上部降低。（6）为防止串浆，提高注浆孔与时俱增的约束性，分2-3序进行灌注。灌注先外围，后内...
