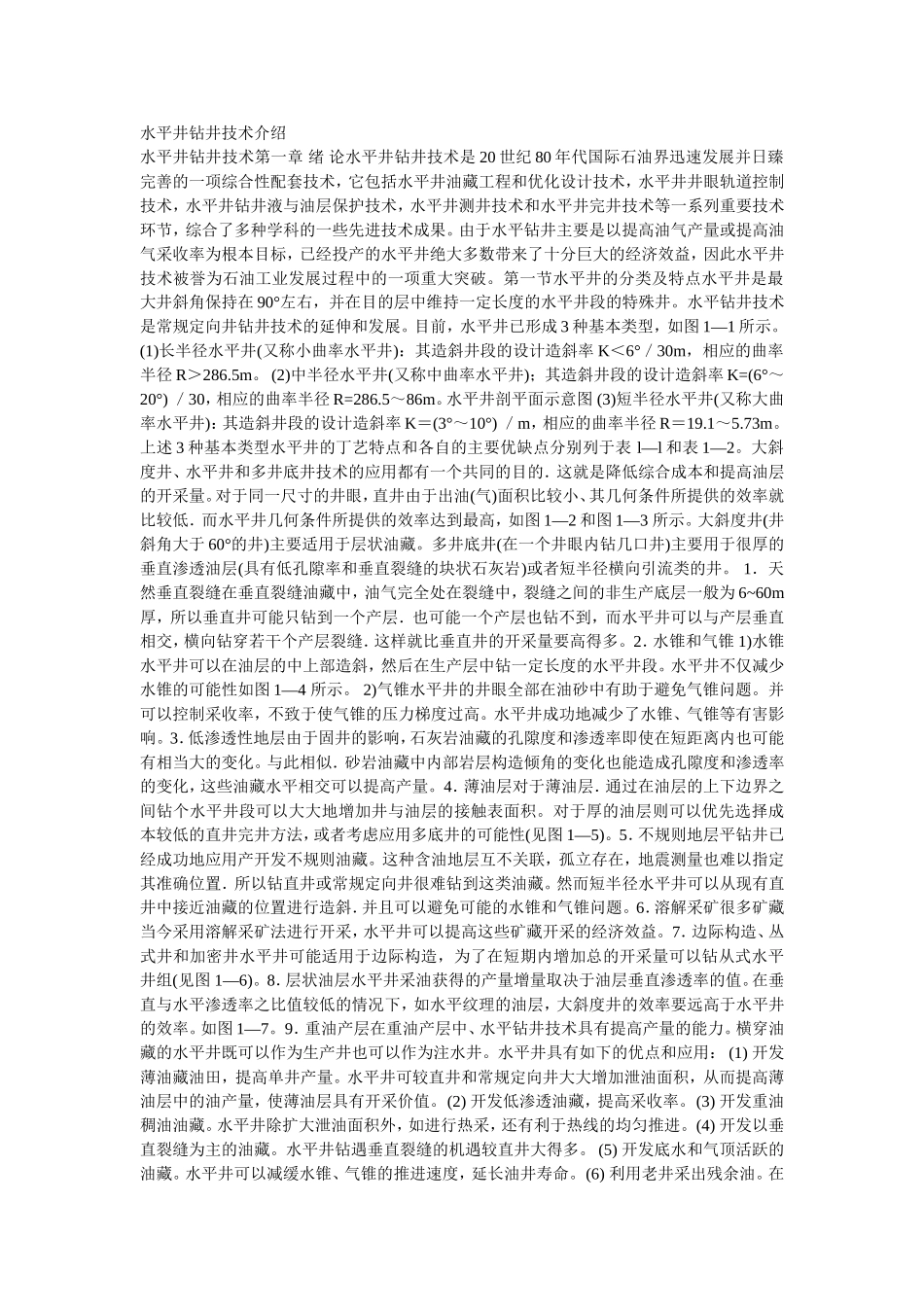

水平井钻井技术介绍水平井钻井技术第一章绪论水平井钻井技术是20世纪80年代国际石油界迅速发展并日臻完善的一项综合性配套技术，它包括水平井油藏工程和优化设计技术，水平井井眼轨道控制技术，水平井钻井液与油层保护技术，水平井测井技术和水平井完井技术等一系列重要技术环节，综合了多种学科的一些先进技术成果。由于水平钻井主要是以提高油气产量或提高油气采收率为根本目标，已经投产的水平井绝大多数带来了十分巨大的经济效益，因此水平井技术被誉为石油工业发展过程中的一项重大突破。第一节水平井的分类及特点水平井是最大井斜角保持在90°左右，并在目的层中维持一定长度的水平井段的特殊井。水平钻井技术是常规定向井钻井技术的延伸和发展。目前，水平井已形成3种基本类型，如图1—1所示。(1)长半径水平井(又称小曲率水平井)：其造斜井段的设计造斜率K＜6°／30m，相应的曲率半径R＞286.5m。(2)中半径水平井(又称中曲率水平井)；其造斜井段的设计造斜率K=(6°～20°)／30，相应的曲率半径R=286.5～86m。水平井剖平面示意图(3)短半径水平井(又称大曲率水平井)：其造斜井段的设计造斜率K＝(3°～10°)／m，相应的曲率半径R＝19.1～5.73m。上述3种基本类型水平井的丁艺特点和各自的主要优缺点分别列于表l—l和表1—2。大斜度井、水平井和多井底井技术的应用都有一个共同的目的．这就是降低综合成本和提高油层的开采量。对于同一尺寸的井眼，直井由于出油(气)面积比较小、其几何条件所提供的效率就比较低．而水平井几何条件所提供的效率达到最高，如图1—2和图1—3所示。大斜度井(井斜角大于60°的井)主要适用于层状油藏。多井底井(在一个井眼内钻几口井)主要用于很厚的垂直渗透油层(具有低孔隙率和垂直裂缝的块状石灰岩)或者短半径横向引流类的井。1．天然垂直裂缝在垂直裂缝油藏中，油气完全处在裂缝中，裂缝之间的非生产底层一般为6~60m厚，所以垂直井可能只钻到一个产层．也可能一个产层也钻不到，而水平井可以与产层垂直相交，横向钻穿若干个产层裂缝．这样就比垂直井的开采量要高得多。2．水锥和气锥1)水锥水平井可以在油层的中上部造斜，然后在生产层中钻一定长度的水平井段。水平井不仅减少水锥的可能性如图1—4所示。2)气锥水平井的井眼全部在油砂中有助于避免气锥问题。并可以控制采收率，不致于使气锥的压力梯度过高。水平井成功地减少了水锥、气锥等有害影响。3．低渗透性地层由于固井的影响，石灰岩油藏的孔隙度和渗透率即使在短距离内也可能有相当大的变化。与此相似．砂岩油藏中内部岩层构造倾角的变化也能造成孔隙度和渗透率的变化，这些油藏水平相交可以提高产量。4．薄油层对于薄油层．通过在油层的上下边界之间钻个水平井段可以大大地增加井与油层的接触表面积。对于厚的油层则可以优先选择成本较低的直井完井方法，或者考虑应用多底井的可能性(见图1—5)。5．不规则地层平钻井已经成功地应用产开发不规则油藏。这种含油地层互不关联，孤立存在，地震测量也难以指定其准确位置．所以钻直井或常规定向井很难钻到这类油藏。然而短半径水平井可以从现有直井中接近油藏的位置进行造斜．并且可以避免可能的水锥和气锥问题。6．溶解采矿很多矿藏当今采用溶解采矿法进行开采，水平井可以提高这些矿藏开采的经济效益。7．边际构造、丛式井和加密井水平井可能适用于边际构造，为了在短期内增加总的开采量可以钻从式水平井组(见图1—6)。8．层状油层水平井采油获得的产量增量取决于油层垂直渗透率的值。在垂直与水平渗透率之比值较低的情况下，如水平纹理的油层，大斜度井的效率要远高于水平井的效率。如图1—7。9．重油产层在重油产层中、水平钻井技术具有提高产量的能力。横穿油藏的水平井既可以作为生产井也可以作为注水井。水平井具有如下的优点和应用：(1)开发薄油藏油田，提高单井产量。水平井可较直井和常规定向井大大增加泄油面积，从而提高薄油层中的油产量，使薄油层具有开采价值。(2)开发低渗透油藏，提高采收率。(3)开发重油稠油油藏。水平井除扩大泄油面积外，如进行热采，还有利于热线的均匀推进。(4)开发以垂直裂缝为主的油藏。水平井钻遇垂直裂缝...
